Подключение кнопки пуск стоп

Поскольку зачастую возникает необходимость управлять пускателем (контактором) из двух и более мест, например освещением в большом промышленном помещении, управление транспортиром или конвейером, то следует собрать схему управления из нескольких кнопочных постов. Для начала давайте вспомним принцип действия магнитного пускателя (контактора).

Магнитный пускатель управляет силовыми цепями, через включение (и отключение) подвижных силовых контактов (находящихся на диэлектрической траверсе) к неподвижным силовым контактам к которым подключены силовые цепи.

Этим процессом управляет электромагнитная катушка к подвижной части (якорю) которой и прикреплена траверса с подвижными контактами. Срабатывание самой катушки осуществляется подачей (или отключением) на нее номинальным напряжением (12, 24, 36, 42, 110, 220, 380 вольт).

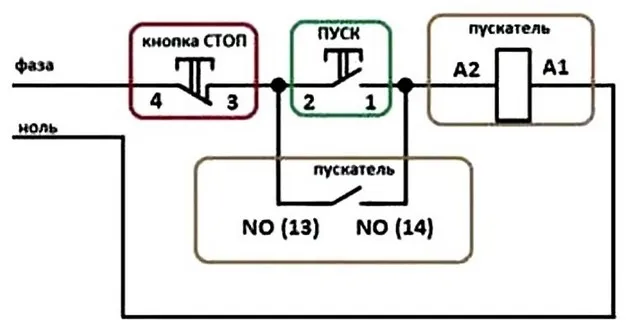

А самой катушкой (через подачу и отключение напряжения) управляет кнопочный пост, состоящий из двух кнопок:

  • Кнопки «Пуск» (нормально разомкнутые контакты)
  • И кнопки «Стоп» (нормально замкнутые контакты)

После включения катушки ее питание обеспечивается через замкнутые дополнительные контакты 13/1HO — 14/1HO, которые в нормальном состоянии разомкнуты.

Теперь рассмотрим, разные варианты схем подключения магнитного пускателя и контактора.

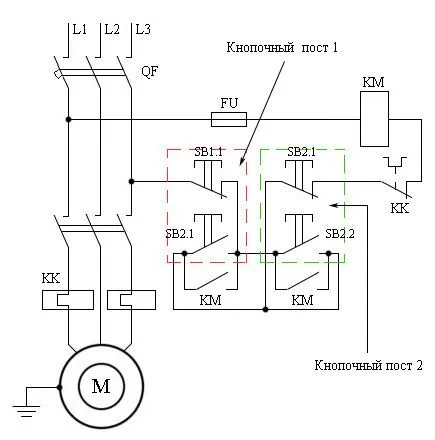

Наглядная схема подключения с двух мест

Катушка должна соответствовать подаваемому номинальному напряжению

Наглядная схема подключения с трех мест

Как видим из схемы по такому принципу количество кнопочных постов можно увеличить до необходимого нам количества.

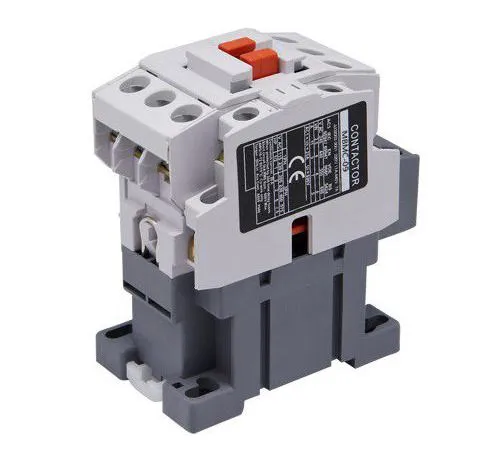

Электромагнитный пускатель на 380 или 220 В состоит из таких элементов:

  • сердечник;
  • катушка электромагнитного типа;
  • якорь;
  • соединительный каркас;
  • датчики механического типа;
  • центральная и вспомогательная система контакторов.

В числе дополнительных узлов прибора могут быть электрические предохранители, дополнительный набор клемм, устройство пуска и реле защиты.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

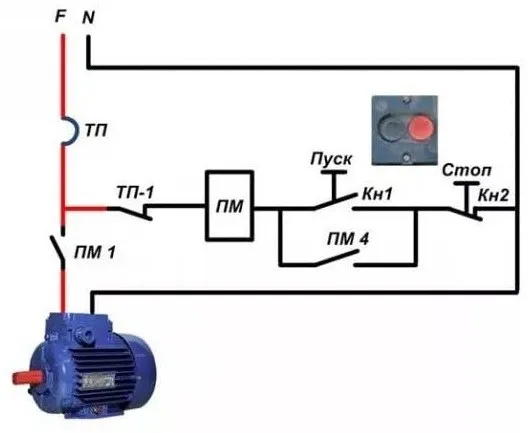

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

  • Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
  • Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
  • Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
  • Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
  • Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
  • При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
  • При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
  • Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

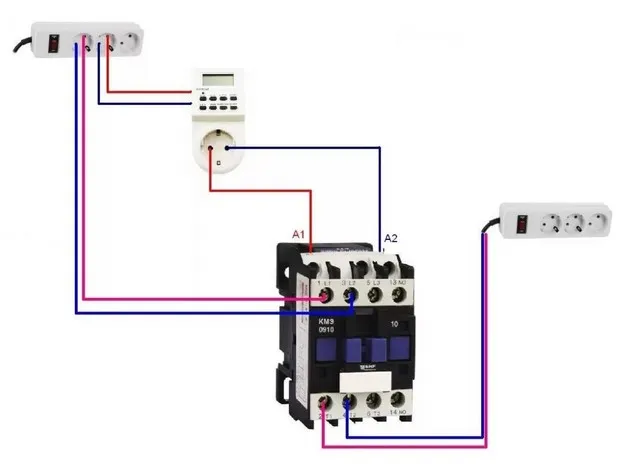

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

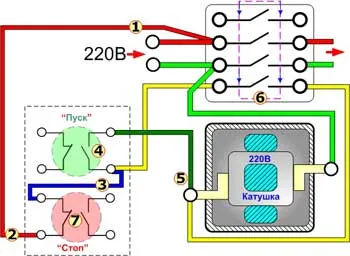

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Применение реверсивных пускателей

Подключение кнопки пуска-стопа через реверсивные пускатели осуществляется с преобразователями и без них. Если рассматривать первый вариант, то конденсаторы применяются с полупроводниковыми изоляторами. Непосредственно обмотка используется на 15 В. Показатель сопротивления на ней должен составлять не менее 30 Ом.

Компаратор для переключателя используется на два выхода. Первый контакт замыкается по первой фазе. Стабилизатор при этом должен находиться в разомкнутом состоянии. Некоторые модификации продаются с фильтрами. Также стоит отметить, что существуют контакторы с однопереходными резисторами.

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

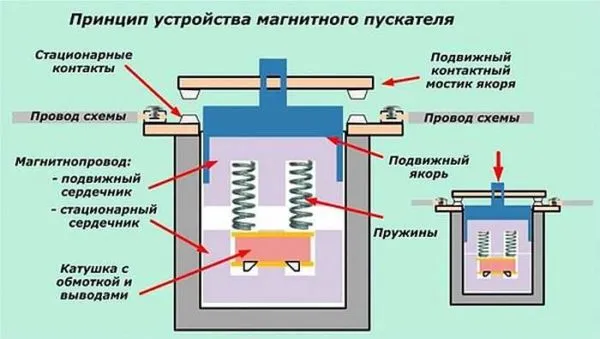

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

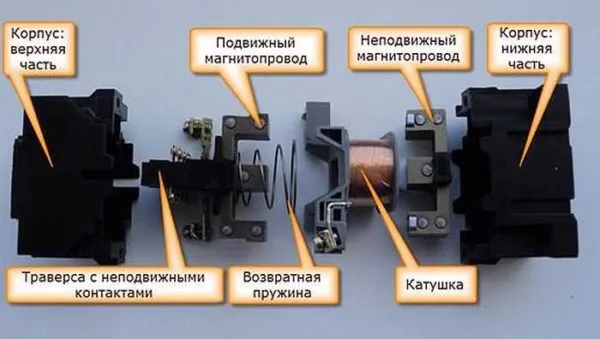

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схема управления магнитным пускателем с двух и трех мест

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

После публикации статьи про схему подключения магнитного пускателя мне очень часто стали приходить вопросы о том, как осуществить управление двигателем с двух или трех мест.

И не удивительно, ведь такая необходимость может возникнуть довольно часто, например, при управлении двигателем из двух разных помещений или в одном большом помещении, но с противоположных сторон или на разных уровнях высот, и т.п.

Вот я и решил написать об этом отдельную статью, чтобы вновь обратившимся с подобным вопросом каждый раз не объяснять, что и куда необходимо подключить, а просто давать ссылочку на эту статью, где все подробно разъяснено.

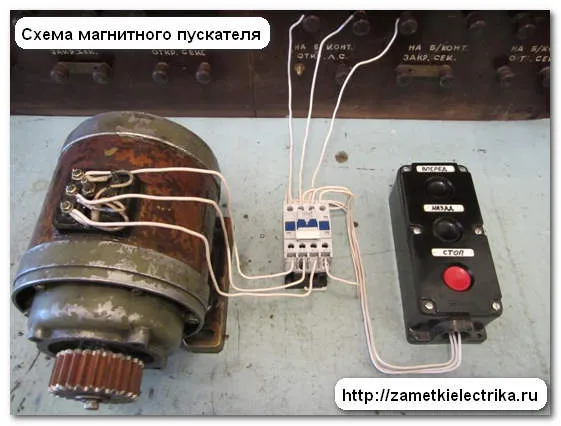

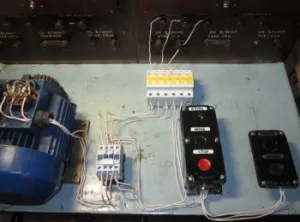

Итак, у нас имеется трехфазный электродвигатель, управляемый через контактор с помощью одного кнопочного поста. Как собрать подобную схему я очень подробно и досконально объяснял в статье про схему подключения магнитного пускателя — переходите по ссылочке и знакомьтесь.

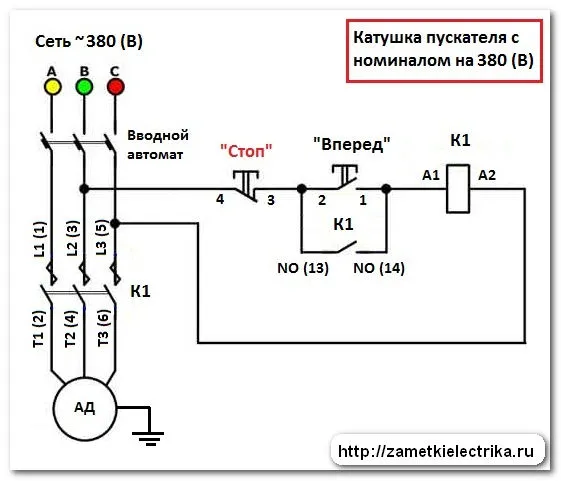

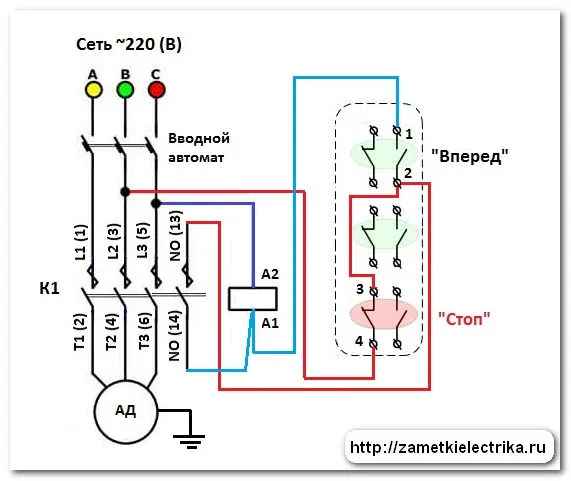

Вот схема подключения магнитного пускателя через один кнопочный пост для приведенного выше примера:

Вот монтажный вариант этой схемы.

Будьте внимательны! Если у Вас линейное (межфазное) напряжение трехфазной цепи составляет не 220 (В), как в моем примере, а 380 (В), то схема будет выглядеть аналогично, только катушка пускателя должна быть на 380 (В), иначе она сгорит.

Также цепи управления можно подключить не с двух фаз, а с одной, т.е. использовать какую-нибудь одну фазу и ноль. В таком случае катушка контактора должна иметь номинал 220 (В).

Схема управления двигателем с двух мест

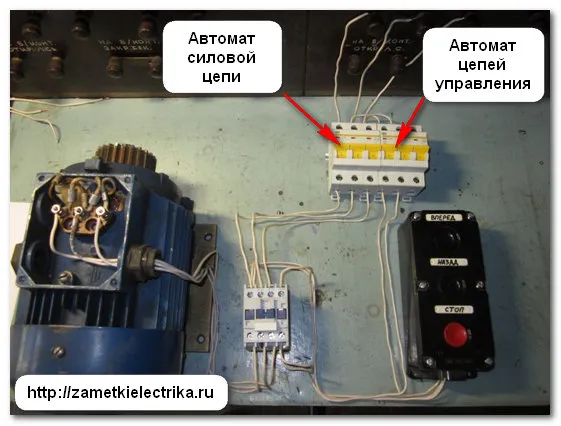

Я немного изменил предыдущую схему, установив для силовых цепей и цепей управления отдельные автоматические выключатели.

Для моего примера с маломощным двигателем это не было критической ошибкой, но если у Вас двигатель гораздо бОльшей мощности, то такой вариант будет не рациональным и в некоторых случаях даже не осуществимым, т.к. сечение проводов для цепей управления в таком случае должно быть равно сечению проводов силовых цепей.

Предположим, что силовые цепи и цепи управления подключены к одному автомату с номинальным током 32 (А). В таком случае они должны быть одного сечения, т.е. не менее 6 кв.мм по меди. А какой смысл для цепей управления использовать такое сечение?! Токи потребления там совсем мизерные (катушка, сигнальные лампы и т.п.).

А если двигатель будет защищен автоматом с номинальным током 100 (А)? Представьте тогда, какие сечения проводов необходимо будет применить для цепей управления. Да они просто напросто не влезут под клеммы катушек, кнопок, ламп и прочих устройств низковольтной автоматики.

Поэтому, гораздо правильнее будет — это установить отдельный автомат для цепей управления, например, 10 (А) и применить для монтажа цепей управления провода сечением не менее 1,5 кв.мм.

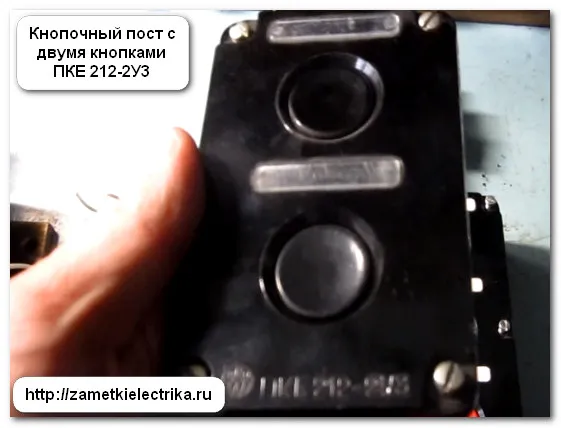

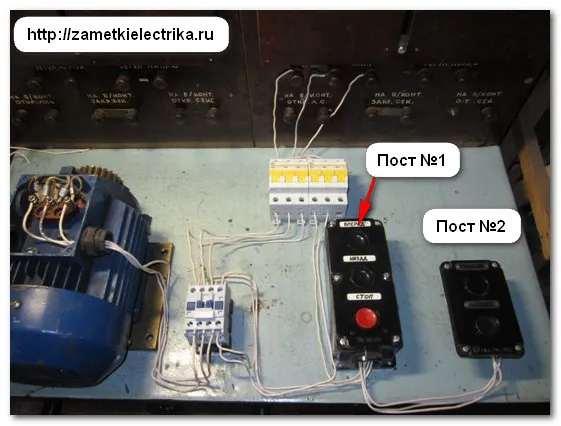

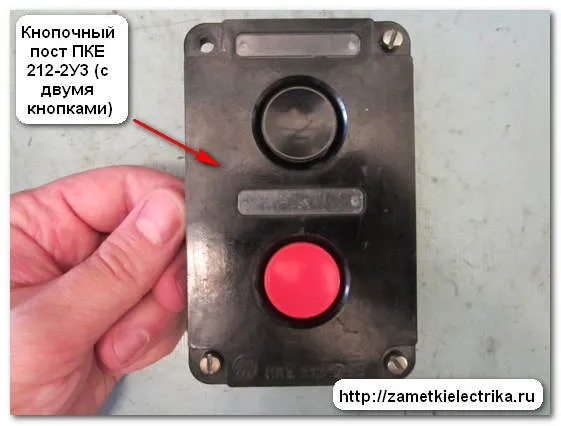

Теперь нам нужно в эту схему добавить еще один кнопочный пост управления. Возьму для примера пост ПКЕ 212-2У3 с двумя кнопками.

Как видите, в этом посту все кнопки имеют черный цвет. Я все же рекомендую для управления применять кнопочные посты, в которых одна из кнопок выделена красным цветом. Ей и присваивать обозначение «Стоп». Вот пример такого же поста ПКЕ 212-2У3, только с красной и черной кнопками. Согласитесь, что выглядит гораздо нагляднее.

Вся суть изменения схемы сводится к тому, что кнопки «Стоп» обоих кнопочных постов нам необходимо подключить последовательно, а кнопки «Пуск» («Вперед») параллельно.

Назовем кнопки у поста №1 «Пуск-1» и «Стоп-1», а у поста №2 — «Пуск-2» и «Стоп-2».

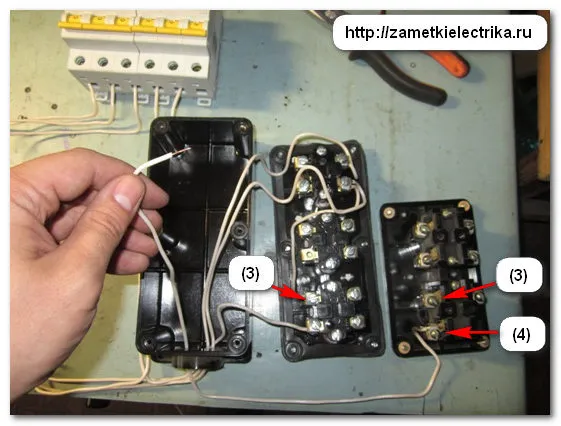

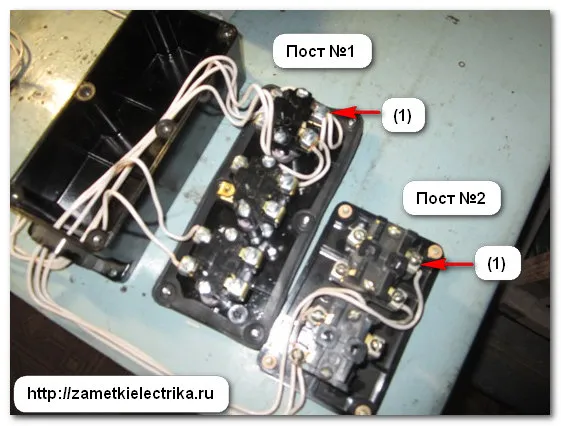

Теперь с клеммы (3) нормально-закрытого контакта кнопки «Стоп-1» (пост №1) делаем перемычку на клемму (4) нормально-закрытого контакта кнопки «Стоп-2» (пост №2).

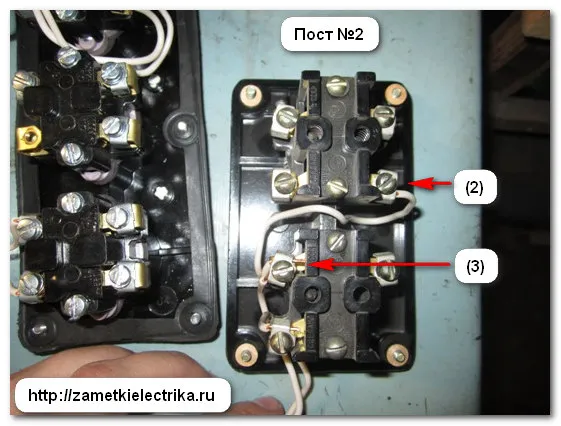

Затем с клеммы (3) нормально-закрытого контакта кнопки «Стоп-2» (пост №2) делаем две перемычки. Одну перемычку на клемму (2) нормально-открытого контакта кнопки «Пуск-1» (пост №1).

А вторую перемычку на клемму (2) нормально-открытого контакта кнопки «Пуск-2» (пост №2).

И теперь осталось сделать еще одну перемычку с клеммы (1) нормально-открытого контакта кнопки «Пуск-2» (пост №2) на клемму (1) нормально-открытого контакта кнопки «Пуск-1» (пост №1). Таким образом мы подключили кнопки «Пуск-1» и «Пуск-2» параллельно друг другу.

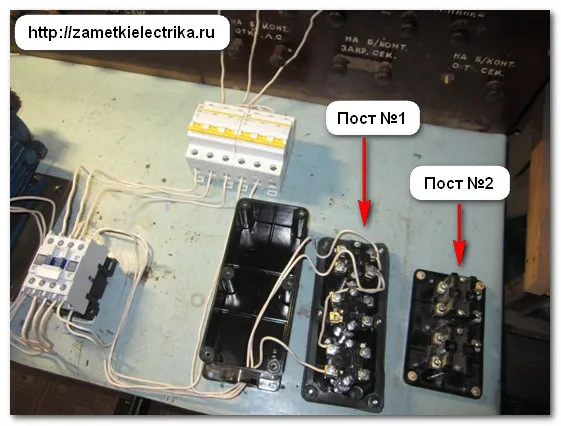

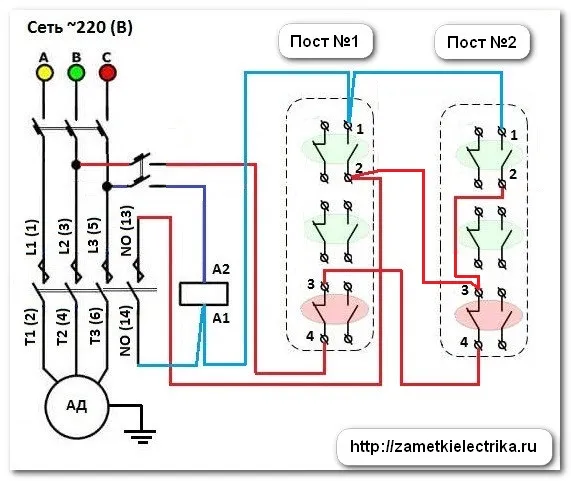

Вот собранная схема и ее монтажный вариант.

Теперь управлять катушкой контактора, а также самим двигателем можно с любого ближайшего для Вас поста. Например, включить двигатель можно с поста №1, а отключить с поста №2, и наоборот.

О том, как собрать схему управления двигателем с двух мест и принцип ее работы предлагаю посмотреть в моем видеоролике:

Ошибки, которые могут возникнуть при подключении

Если перепутать, и подключить кнопки «Стоп» не последовательно друг с другом, а параллельно, то запустить двигатель можно будет с любого поста, а вот остановить его уже на вряд ли, т.к. в этом случае необходимо будет нажимать сразу обе кнопки «Стоп».

И наоборот, если кнопки «Стоп» собрать правильно (последовательно), а кнопки «Пуск» последовательно, то двигатель запустить не получится, т.к. в этом случае для запуска нужно будет нажимать одновременно две кнопки «Пуск».

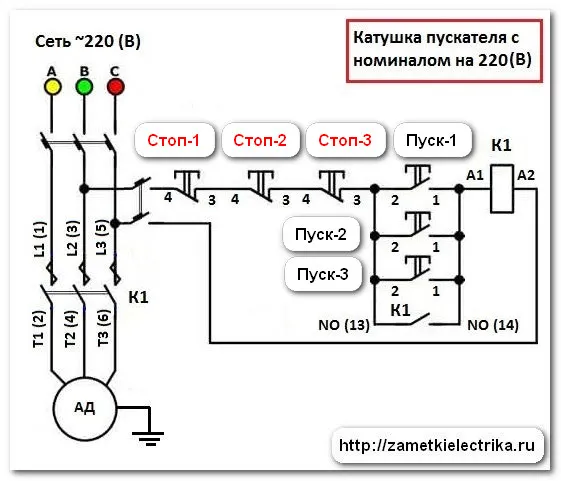

Схема управления двигателем с трех мест

Если же Вам необходимо управлять двигателем с трех мест, то в схему добавится еще один кнопочный пост. А далее все аналогично: все три кнопки «Стоп» необходимо подключить последовательно, а все три кнопки «Пуск» параллельно друг другу.

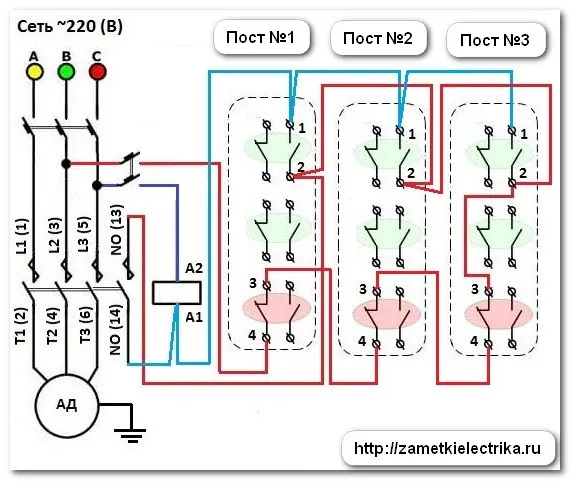

Монтажный вариант схемы.

Если же Вам необходимо осуществлять реверсивный пуск асинхронного двигателя с нескольких мест, то смысл остается прежним, только в схему добавится, помимо кнопок «Стоп» и «Пуск» («Вперед»), еще одна кнопка «Назад», которую необходимо будет подключить параллельно кнопке «Назад» другого поста управления.

Рекомендую: на постах управления, помимо кнопок, выполнять световую индикацию наличия напряжения цепей управления («Сеть») и состояние двигателя («Движение вперед» и «Движение назад»), например, с помощью тех же светодиодных ламп СКЛ, про преимущества и недостатки которых я не так давно Вам подробно рассказывал. Примерно вот так это будет выглядеть. Согласитесь, что смотрится наглядно и интуитивно понятно, особенно когда двигатель и контактор находятся далеко от постов управления.

Как Вы уже догадались, количество кнопочных постов не ограничивается двумя или тремя, и управление двигателем можно осуществлять и с бОльшего числа мест — это все зависит от конкретных требований и условий рабочего места.

Кстати, вместо двигателя можно подключить любую нагрузку, например, освещение, но об этом я расскажу Вам в следующих своих статьях.
