Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения

razvodka ehlektriki v chastnom dome1

Разводка электрики в частном доме — сложный и ответственный процесс. Однако при наличии соответствующих навыков все этапы работ можно выполнить самостоятельно. При укладке кабелей необходимо соблюдать правила безопасности. В противном случае возрастает риск аварийных ситуаций.

razvodka ehlektriki v chastnom dome

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Главным требованием является надежность проводки.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.

Основные требования к электропроводке в частном доме

Проектирование проводки выполняют с учетом норм СНиП, ПУЭ.

К ним относятся такие требования:

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

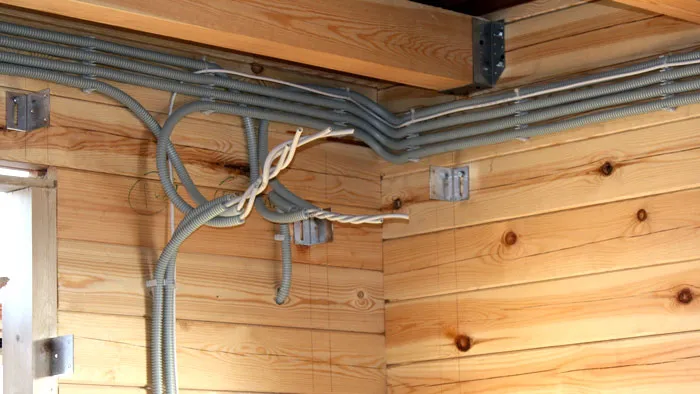

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Otkritaya

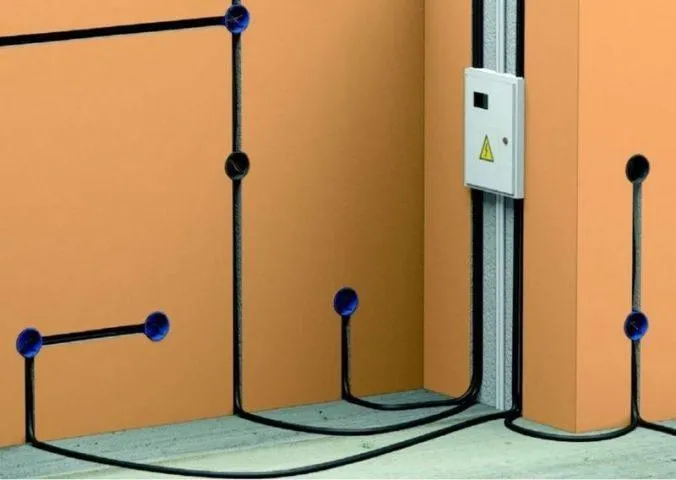

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Skritaya

Почему необходима схема электропроводки

Чертеж является основой будущей электропроводки. С его помощью определяют места пролегания кабелей, установки розеток, осветительных систем. По готовому чертежу делают разметку поверхностей.

В дальнейшем схема может пригодиться при ремонте вышедших из строя компонентов сети.

Создание проекта — сложная задача, ее стоит поручить специалистам.

От правильности схемы зависит безопасность жильцов дома.

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Объединенная

Проект определяет отдельные компоненты сети и способы их соединения на месте эксплуатации.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

Подготовительные работы

На этом этапе выполняют следующие действия:

Выбор типа питания

В жилые дома подается напряжение 380 или 220 В. Максимальное энергопотребление для 1-фазной сети составляет 10 кВт, для 3-фазной — 15 кВт.

Последний тип сетей используется только для подсоединения мощных устройств, например, отопительных котлов, электрических плит, духовых шкафов. К разводке предъявляется больше требований.

Выполнять работы сложнее, что объясняется более высоким напряжением. Поэтому при электрификации небольших загородных домов используют 1-фазные схемы.

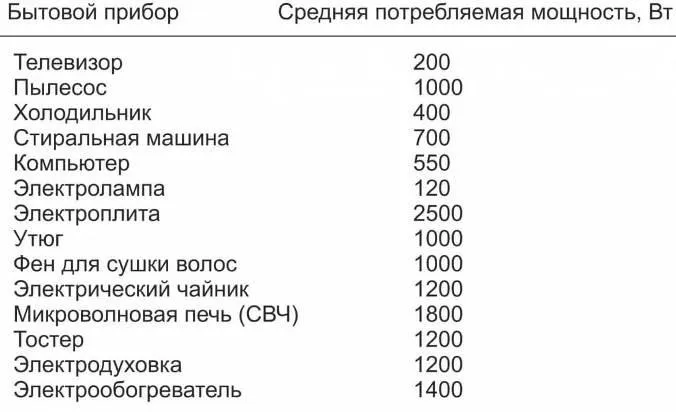

Расчет потребляемой мощности

Для этого нужно знать, какая техника будет устанавливаться в доме. Складывают показатели энергопотребления каждого прибора.

Средние мощности берут из таблицы.

Название прибора Мощность, Вт
телевизор 300
стиральная машина 2500
компьютер 500
принтер 500
утюг 1700
электрический чайник 1200
бойлер 1500
проточный водонагреватель 5000
дрель 800
перфоратор 1200
газонокосилка 1500
циркулярная пила 2000
кофемашина 1000
электролобзик 700
фен для сушки волос 1200
вентилятор 1000
холодильник 600
система освещения 2000
сварочный аппарат 2300
микроволновая печь 1000
электрический обогреватель 1500
духовой шкаф 2000
тостер 800

При расчете суммарной мощности учитывают пусковые нагрузки, которые выше среднего энергопотребления. К полученному значению добавляют 20%.

Результат указывают в документах, подаваемых при получении разрешения и технических условий. Выделение заявленной мощности — лучший вариант. Однако чаще всего сетевая компания дает допуск не более, чем на 5 кВт.

Разбивка потребителей на группы

Все приборы, работающие на электроэнергии, делят на ветки.

При разбивке учитывают следующие рекомендации:

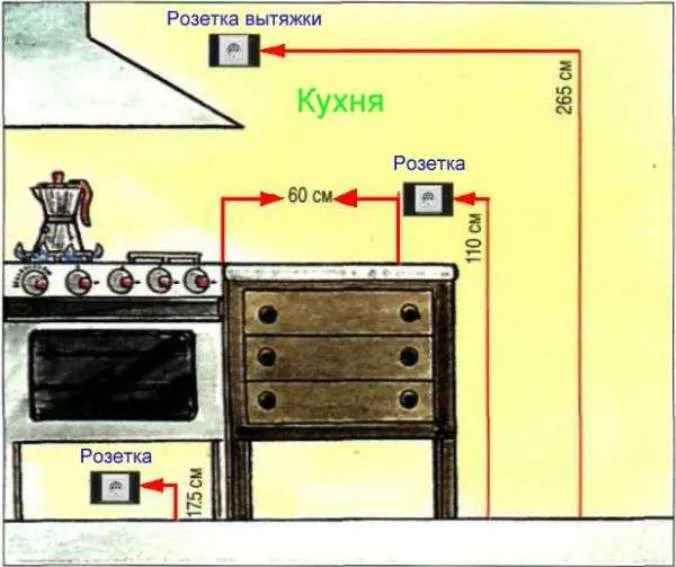

Выбор розеток и выключателей

Точки питания для мощных приборов приобретают с учетом пускового тока. В остальных случаях используют стандартные модели розеток и выключателей.

rozetki(1)

Выбор кабеля

Для прокладки электропроводки в жилом здании предназначены провода с двойной оплеткой. Наличие заземления обязательно. Большинство приборов снабжаются 3-контактными вилками. Поэтому кабель должен иметь 3 токопроводящие жилы.

Проводники изготавливаются из алюминия или меди. Первый материал более дешевый, однако он быстро окисляется и ломается, работать с ним труднее.

В жилых комнатах деревянного дома такие провода прокладывать нельзя. Новичку рекомендуют выбирать медные кабели. Для подсоединения розеток используют изделия сечением 2-2,5 кв.мм, для осветительных систем — 1,5 кв. мм. Для питания мощных приборов подойдут кабели более 4 кв. мм.

Vibor kabelya

Подготовка материалов и инструментов

Начинают работу с закупки проводов, комплектующих и подготовки инструментов.

Для укладки линий потребуются:

Монтаж электропроводки в частном доме

Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

Распределительный щит

После выбора схемы разводки приступают к сборке основного блока, который содержит:

Функции жилы определяют по цвету:

Сборку щита пошагово выполняют по мере формирования веток электрической сети.

Raspredelitelniy shchit

Ввод кабеля в помещение

Подводимый к дому кабель имеет самую большую толщину.

Самонесущий провод от столба до распределительного щита прокладывает энергоснабжающая компания.

Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.

vvod(1)

Система защитного отключения

Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.

Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.

Sistema zashchitnogo otklyucheniya

Распределительные коробки

Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.

Коммутация кабелей и конструкций

Для соединения элементов проводки между собой используют:

Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.

При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.

Подключение розеток, осветительных приборов

При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.

Заземление

Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.

Тестирование и введение в эксплуатацию

Проверкой электропроводки должен заниматься специалист. Без акта эксперта электролаборатории система не будет считаться введенной в эксплуатацию. При обнаружении проблем устраняют недостатки, повторно вызывают специалиста.

Время выполнения и примерная стоимость работ

Размер затрачиваемых средств складывается из таких расходов, как:

Примерная стоимость полной замены проводки в квартире или частном доме составляет 29-32 тыс. руб.

Общий порядок монтажа электропроводки в частном доме

Стандартный алгоритм действий включает:

Распространенные ошибки

Возникновению аварийных ситуаций способствуют:

Техника безопасности

Человеку, проводящему электрическую сеть в доме, нужно соблюдать такие правила:

Дополнительные рекомендации

Монтаж электрической проводки в жилом доме требует соблюдения особых правил безопасности, особенно если здание деревянное. Для формирования электрических сетей рекомендуется использовать самозатухающие кабели с прочной изоляцией.

Установочные и распределительные короба не должны расплавляться при нагреве. Все соединения тщательно герметизируют. При использовании скрытого способа провода укладывают в металлические гофры с заземлением.

Пластиковые короба прячут под штукатуркой. Такая проводка является более безопасной и эстетичной.

Источник

Электропроводка в частном доме своими руками

provodka v chastnom dome 1

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

provodka v chastnom dome 1

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Пошаговая инструкция

Общий порядок монтажа электропроводки в доме предполагает:

Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

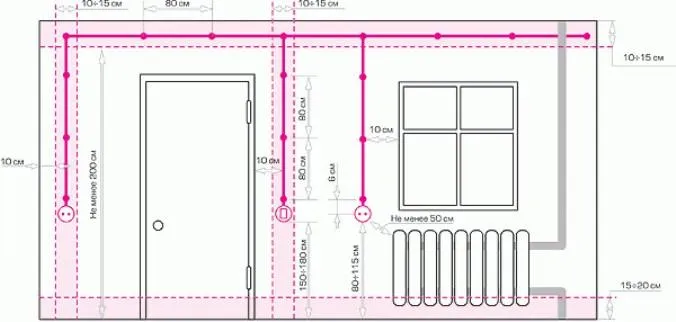

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

provodka v chastnom dome 2

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

Работы со стенами

После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

Открытая электропроводка

При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

provodka v chastnom dome 2

Варианты прокладки открытой электропроводки

Закрытая разводка

Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

provodka v chastnom dome 3

Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

По материалу изготовления жил провода бывают:

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

provodka v chastnom dome 5

Виды проводов для разных схем

Какие выбирать

На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

Вводной кабель

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Заземление

Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

Как сделать заземляющий контур в частном доме

Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

provodka v chastnom dome 6

Как сделать заземление в частном доме

Система защитного отключения и автоматический выключатель

Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

Распределительные коробки

Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

Монтаж и коммутация кабелей и конструкций

Коммутация проводов между собой и с розетками и выключателями производится посредством:

Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

provodka v chastnom dome 7

Способы соединения проводов

Подключение розеток, осветительных приборов

При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

provodka v chastnom dome 3

Схема подключения розеток и осветительных приборов

Распределительный щит

Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

provodka v chastnom dome 8

Схема подключения приборов к распределительному щиту

Проверка и ввод в эксплуатацию

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Заключение

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

Смотрите также видео как сделать электропроводку своими руками:

Источник

Схемы электропроводки в доме

shemy elektroprovodki 12

Важность системы электроснабжения в частном доме сложно оценить. Без нее жить в коттедже сегодня просто нереально, вся бытовая техника работает за счет питания из розеток. При этом монтаж проводов и электрооборудования производится перед отделкой интерьера. А вот планировать схему электропроводки в идеале следует еще на этапе проектирования жилого строения. Для этого надо сделать расчет мощности и соответствующий электропроект с указанием в нем всех планируемых к использованию устройств освещения и иных электрических приборов.

Содержание

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

shemy elektroprovodki 1

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

Если новый потребитель (объект) укладывается в 15 кВт, то во многих снабжающих организациях при запросе ТУ даже не требуют электропроект здания. Они просто ставят на вводе ограничитель по мощности. В результате больше оговоренного в договоре и техусловиях объема электроэнергии получить из сети все равно не выйдет.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

shemy elektroprovodki 2

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

Если в коттедже или на участке планируется установить мощный электрокотел либо какое-нибудь устройство с трехфазным электродвигателем, то вариант только один – три фазы на 380 В. Это же решение придется использовать, если все потребители электричества рассчитаны на 220 В, но суммарная мощность выходит большой. В этом случае разводку следует делать так, чтобы распределить нагрузку по разным фазам, а не оставлять ее всю лишь на одной.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

shemy elektroprovodki 3

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

shemy elektroprovodki 2

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

shemy elektroprovodki 1

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

shemy elektroprovodki 4 e1529235926822

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

shemy elektroprovodki 6

Требования к электропроводам

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

shemy elektroprovodki 7

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

shemy elektroprovodki 5

Необходимые расчеты при подземном вводе электричества

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

shemy elektroprovodki 9 e1529236273626

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

shemy elektroprovodki 8 e1529236643979

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

shemy elektroprovodki 10 e1529236689283

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

shemy elektroprovodki 11

Отступы при монтаже электропроводке в кухне

Вместо заключения

С монтажом в своем коттедже системы электроснабжения в состоянии справиться даже начинающий мастер. Для соединения электропроводами защиты в щитке, розеток, осветительных приборов и выключателей в единое целое достаточно уметь обращаться с отверткой и плоскогубцами. Главное не перепутать подключаемые жилы местами. Но проект всего этого электрохозяйства лучше заказать у профессионального инженера-электрика или в соответствующей компании. Малейшие недочеты здесь стоит исключить на корню.

Смотрите также видео как правильно разделить группы потребления:

Источник

Как подключить водопровод в частном доме?


Для подключения водопровода в частном доме необходимо следующее:

  1. Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.

  2. Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.

  3. Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.

  4. Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.

  5. Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе

Подключение водопровода в частный дом является сложным процессом, требующим высокой квалификации и знаний в области инженерных сетей. Для подключения водопровода вам может понадобиться следующее:

  1. Согласование планов строительства и подключения водопровода с местными властями и водоснабжающими компаниями.

  2. Получение всех необходимых разрешений и сертификатов для строительства и подключения водопровода.

  3. Установка главных труб водопровода до дома и далее до кранов внутри дома.

  4. Установка фильтров, насосов и других комплектующих элементов, необходимых для обеспечения качественного и надежного подачи воды.

  5. Проведение технических испытаний и внедрение корректирующих мер, если это не

Для подключения водопровода в частный дом, вы должны следовать следующим шагам:

  1. Определите местонахождение водоснабжения в вашем городе.

  2. Свяжитесь с водоснабжающей компанией или муниципальным органом, которые отвечают за предоставление воды в вашем регионе, для получения дополнительных инструкций и разрешений.

  3. Определите, сколько воды вам нужно и согласуйте его с водоснабжающей компанией.

  4. Установите трубы для подключения воды к вашему дому. Это может включать в себя установку новых труб или ремонт существующих.

  5. Установите краны и сантехнические приборы, такие как унитазы, ванные комнаты, душевые кабины и т.д.

  6. Проверьте систему на утечки и убедитесь, что все работа

Для подключения водопровода в частный дом, вам нужно выполнить следующие шаги:

  1. Определиться с местом установки водопроводных труб: необходимо учесть место для подключения труб к главному водопроводному коллектору и места расположения радиаторов отопления.

  2. Произвести установку труб: необходимо установить водопроводные трубы и место их соединения с главным коллектором.

  3. Провести монтаж сантехники: необходимо подключить водопроводные трубы к сантехническим приборам, таким как унитазы, душевые кабины, умывальники и т.д.

  4. Произвести запуск системы: после завершения всех работ, водопроводная система может быть запущена и протестирована.

Обратите внимание, что подключение водопровода – дело специалис

Для подключения водопровода в частном доме необходимо следующее:

  1. Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.

  2. Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.

  3. Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.

  4. Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.

  5. Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе

Подключение водопровода в частный дом является сложным процессом, требующим высокой квалификации и знаний в области инженерных сетей. Для подключения водопровода вам может понадобиться следующее:

  1. Согласование планов строительства и подключения водопровода с местными властями и водоснабжающими компаниями.

  2. Получение всех необходимых разрешений и сертификатов для строительства и подключения водопровода.

  3. Установка главных труб водопровода до дома и далее до кранов внутри дома.

  4. Установка фильтров, насосов и других комплектующих элементов, необходимых для обеспечения качественного и надежного подачи воды.

  5. Проведение технических испытаний и внедрение корректирующих мер, если это не

Для подключения водопровода в частный дом, вы должны следовать следующим шагам:

  1. Определите местонахождение водоснабжения в вашем городе.

  2. Свяжитесь с водоснабжающей компанией или муниципальным органом, которые отвечают за предоставление воды в вашем регионе, для получения дополнительных инструкций и разрешений.

  3. Определите, сколько воды вам нужно и согласуйте его с водоснабжающей компанией.

  4. Установите трубы для подключения воды к вашему дому. Это может включать в себя установку новых труб или ремонт существующих.

  5. Установите краны и сантехнические приборы, такие как унитазы, ванные комнаты, душевые кабины и т.д.

  6. Проверьте систему на утечки и убедитесь, что все работа

Для подключения водопровода в частный дом, вам нужно выполнить следующие шаги:

  1. Определиться с местом установки водопроводных труб: необходимо учесть место для подключения труб к главному водопроводному коллектору и места расположения радиаторов отопления.

  2. Произвести установку труб: необходимо установить водопроводные трубы и место их соединения с главным коллектором.

  3. Провести монтаж сантехники: необходимо подключить водопроводные трубы к сантехническим приборам, таким как унитазы, душевые кабины, умывальники и т.д.

  4. Произвести запуск системы: после завершения всех работ, водопроводная система может быть запущена и протестирована.

Обратите внимание
