Необходимо разобраться в правильной распиновке 8P8C (RJ-45) на 4 жилах (2 пары)? В нашей статье вы найдете подробные объяснения и схемы для правильного соединения витой пары из 4 жил и 8 жил. Узнайте, как осуществить правильное подключение, чтобы обеспечить стабильное и надежное соединение в вашей сети.
«Трудно быть богом» — повесть Стругацких, вышедшая в далёком 1963 году, рассказывает о трудностях бытия в Арканарском королевстве. Сиквелом этой книги в наше время вполне могла быть повесть «Трудно быть сисадмином».
Витая пара. Каждый, кто работал с витухой может с закрытыми глазами обжать кабель, наощупь определяя цвет в оплётке. Для тех, кто делает это время от времени, всё чуть сложнее, особенно, если речь не про «стандартную» обжимку коннектора 8P8C
- Матчасть для самых маленьких
- Зачем вообще нужны 2-парные кабеля? Прошлый век!
- Какой тип соединения мне нужен?
- Распиновка 2-парной витой пары
- Первый вариант
- Нет кембрика?
Матчасть для самых маленьких
Если не очень понятно, что такое 8P8C (8 Position 8 Contact), то стоит пояснить — именно так называется коннектор, который все почему-то называют RJ-45. На самом деле RJ-45 — это набор стандартов, в котором, в том числе, используется разъем 8P8C. Также мы где-то используем 4 жилы или 2 пары — это одно и тоже. В 2-парном кабеле 4 жилы, соответственно в 4-парном — 8 жил.

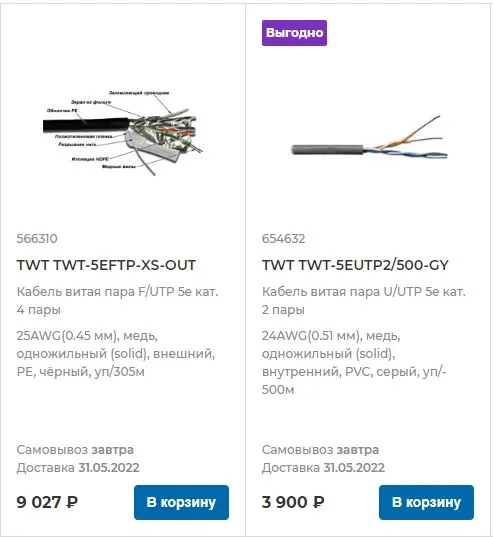

Действительно. Ведь в двух парах всего 4 жилы (проводника). Это катастрофически мало с текущими 100GE-интерфейсами. В чем тогда дело? Здесь не будет срывов покровов: 2-парный кабель банально дешевле, а так как нее везде требуется гигабитные сети, то получается существенная экономия.

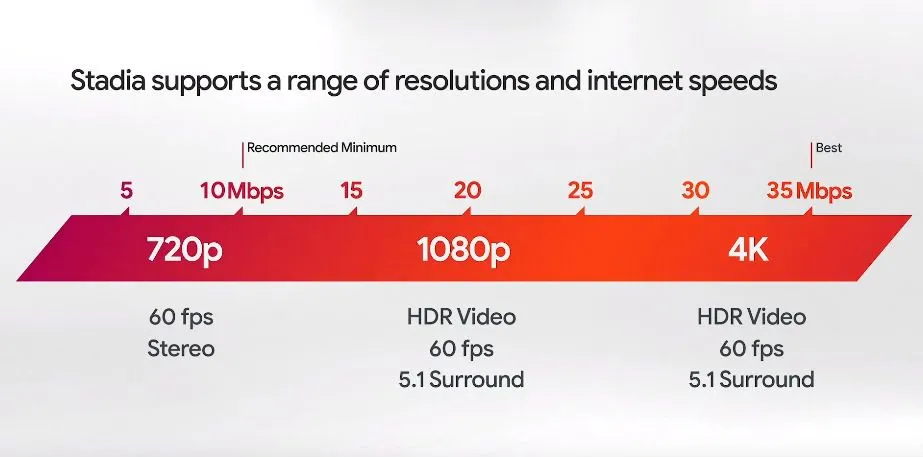

В идеальных условиях 2-парный кабель передает данные со скоростью до 100 мбит/с (если мы говорим про cat5e). Даже для так называемых triple-play услуг этой скорости зачастую хватает с головой (например, для 4К-потока хватает 35 мбит/с), не говоря уж о подключении VPN/VPLS-услуг для небольших B2B-клиентов
Какой тип соединения мне нужен?

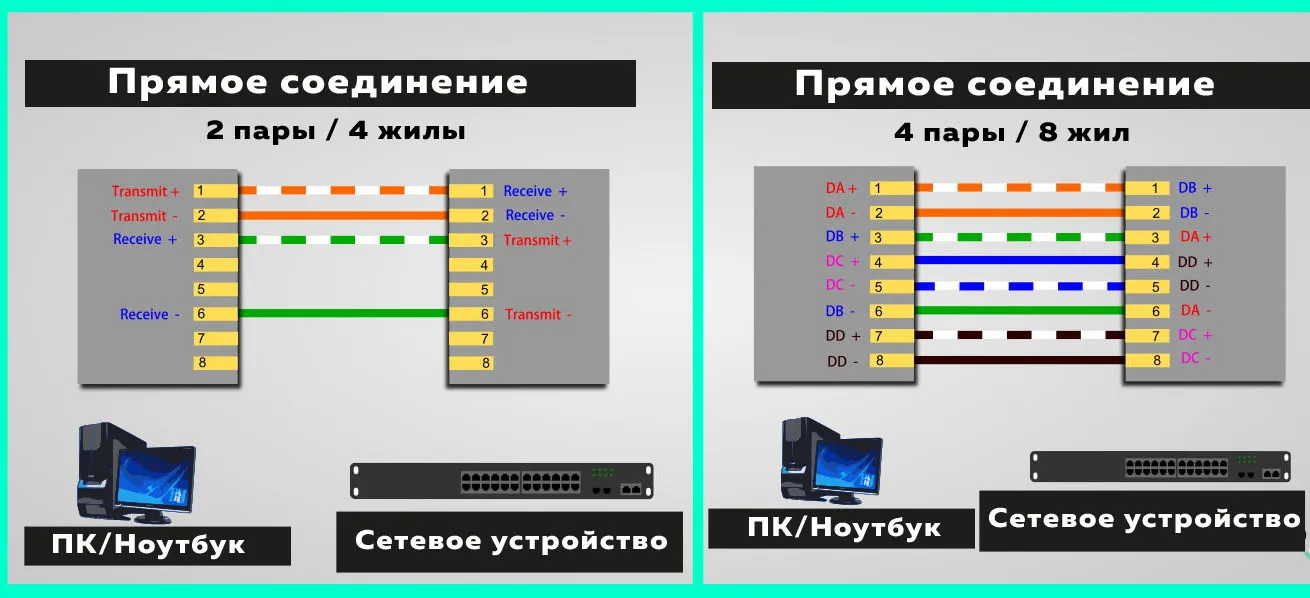

Сразу определимся. В статье мы рассматриваем прямой тип соединения. Прямой тип соединения обычно считается тем самым классическим патч-кордом. Он используется для подключения от РЕ (оборудования провайдера) до СЕ (оборудования клиента) — всё, что вы видите в своих подъездах, все витые пары, от домовых коммутаторов до роутеров в квартирах, обжаты прямым типом
Также это может быть соединение от телевизора до роутера или от компьютера до роутера. В таком типе обжима жилы размещаются во втором коннекторе в том же порядке.
Кроссоверный тип соединения используется в ЛВС, когда вам нужно соединить, например, два ПК по сетевой карте, либо два свитча между собой. Соответственно, обжим будет несколько иным — во втором коннекторе меняются местами бело-зеленый и бело оранжевый, а также зеленый и оранжевый провода
Распиновка 2-парной витой пары
На процессе самого монтажа останавливаться на будем — на ютубе полно роликов о том, как нужно снимать изоляцию стриппером и работать с клещами. Нас интересует только распиновка.
Цвет оплётки проводников (жил) может отличаться в зависимости от производителя, но всего варианта два. Рассмотрим оба:
Первый вариант
1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий

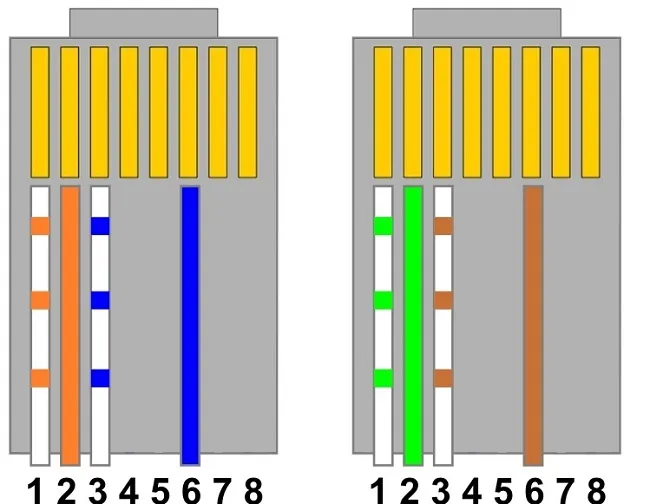

На картинке, которая часто гуляет в интернете, видно, как должны распределяться жилы в коннекторе
Второй вариант
1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный

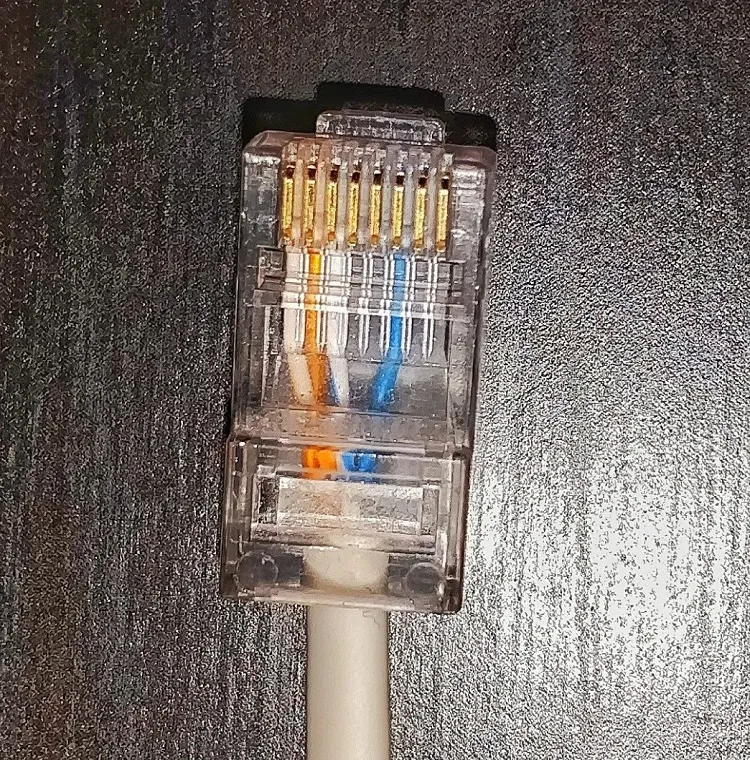

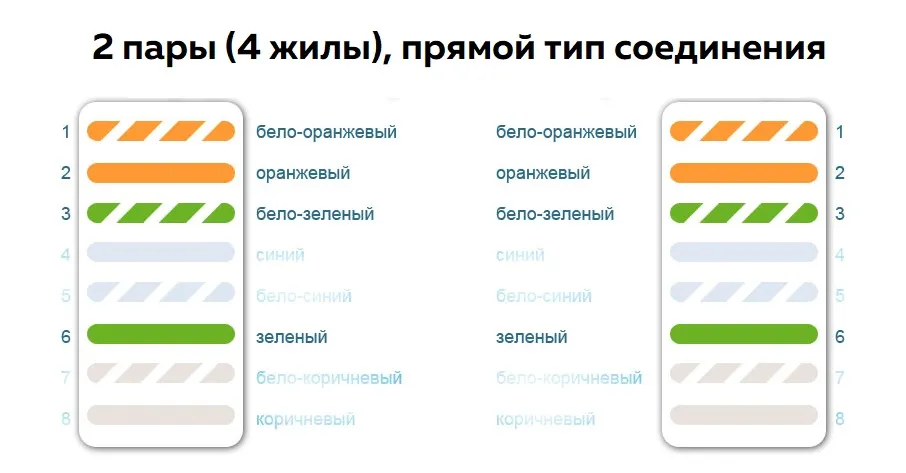

Выглядеть это будет вот так:
Патчкорд с другой стороны обжимаем по этой же схеме.
Нет кембрика?

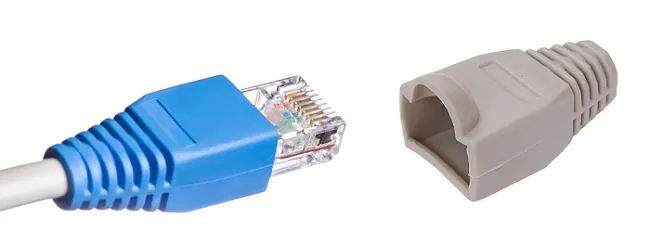

Лайфхак для тех, у кого под рукой нет кембрика (изолирующего колпачка) для коннектора.

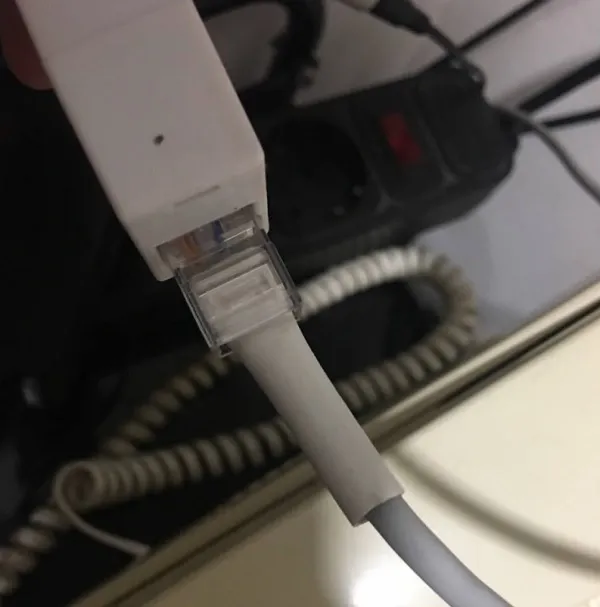

Заранее нарежьте ПВХ-изоляцию с коаксиального RGB-кабеля, полностью заведите оплётку в коннектор и обжимайте. При такой схеме кабель очень нескоро вытянется из коннектора.
Как можно соединить витую пару?
Соединение витой пары производится с помощью RJ45-коннекторов (8P8C), которые вставляются в порты на сетевых устройствах, таких как компьютеры, маршрутизаторы и коммутаторы. Чтобы соединить витую пару, выполните следующие шаги:
Отрежьте кончик витой пары, чтобы получить чистый край.
Разъедините жилы витой пары и отделите их на расстоянии около 1-1,5 см.
Отсортируйте жилы в соответствии с порядком проводов T568A или T568B, который используется в вашей сети. Обычно используется стандарт T568B, при котором жилы соединяются в следующем порядке: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
При помощи отвертки подготовьте коннектор, сдвинув небольшой красный кожух на несколько миллиметров вверх.
Вставьте жилы в коннектор в порядке проводов T568A или T568B, обеспечив правильное соответствие цветов. Жилы должны войти в коннектор на расстояние примерно 1,5 см.
Проверьте, что жилы до конца вошли в коннектор и расположены ровно.
Используя пассатижи или кримпер, прокримпуйте коннектор, чтобы закрепить жилы внутри него.
Проверьте качество соединения с помощью тестера сетевых кабелей, чтобы убедиться, что сигнал проходит через витую пару без ошибок.
Повторите эти шаги для второго конца витой пары, чтобы соединить ее с другим устройством в сети.
