Важно знать, как правильно маркировать полярность электрических проводов! Наша статья «Маркировка полярности: обозначение плюсов и минусов красным и черным» расскажет вам о том, как определить, является ли красный провод плюсом или минусом. Получите необходимую информацию и избегайте ошибок при подключении электроники и электроприборов.
Что касается энергосетей постоянного тока, то они характеризуются наличием всего лишь двух шин, минус-отрицательной и плюс-положительной, которые маркируются синим и красным цветом соответственно. Средний М-провод обычно окрашен в синий или голубой цвет. Нулевой и токопроводящие провода в таких электросетях принципиально отсутствуют. Если двухпроводниковая сеть создается из ответвления от 3-проводной цепи постоянного тока, то ее проводники маркируются аналогично цветовой раскраске жил «материнской» сети.
Для чего нужно окрашивание жил
Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила. Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.
Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем. Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.
Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы. Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.
В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).
Описание полюсов
В случае электрического тока, проходящего между двумя точками, или полюсами, один из полюсов будет иметь больше электронов, чем другой. Говорят, что полюс с большим количеством электронов имеет отрицательный заряд. Полюс с меньшим количеством электронов имеет положительный заряд. Когда два полюса соединены проводом, электроны движутся от отрицательного полюса к положительному. Этот поток называется электрическим током.
К сведению! В цепи постоянного тока один полюс всегда отрицательный, а другой положительный с электронами, идущими только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным полюсами с направлением электронов, идущих в обратном направлении.
Особенности расцветки жил
Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.
Цветовая маркировка в электрике по ГОСТ
Заземление
Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.
Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.
Видео
435 ₽ Подробнее
1305 ₽ Подробнее
Apple iPhone 11 128GB
Что говорится в ГОСТ и ПУЭ о цветовой маркировке
Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.
До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».
Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:
- коричневый – синий – зеленый/желтый;
- коричневый – серый – черный.
Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:
- коричневый – серый – черный – зеленый/желтый;
- коричневый – серый – черный – синий.
Схемы для 5-жильного провода выглядят следующим образом:
- коричневый – серый – черный – зеленый/желтый – синий;
- коричневый – серый – 2 черных – синий.
Синим цветом обозначается «нулевая» жила.
Не рекомендуют использовать только два цвета – красный и белый.
Окрас фазы

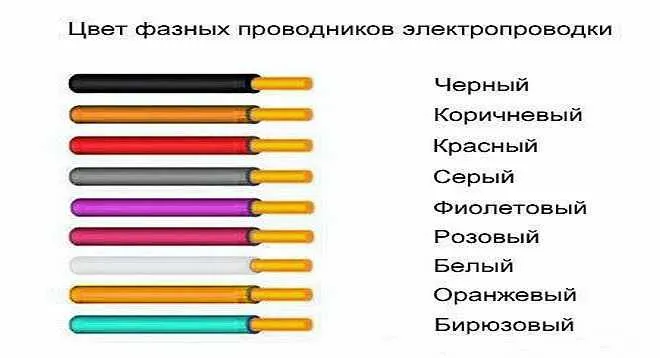

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).
Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.
На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.
Маркировка жил для электромонтажных решений
Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа. Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.
Несколько примеров электромонтажа, когда важна маркировка:
- В зависимости от того, какие электроустановки подключаются и куда дальше направляются провода, происходит соединение жил в распаячных коробках
- Для каждой жилы в корпусе розетки предназначен специальный контакт. Обычно контакты, винтовые или зажимные, также промаркированы
- Питающий проводник обычно подключают к верхним, неподвижным контактам, землю – к заземляющей шине
- Самая простая схема: нулевой проводник отправляется напрямую к лампам, а фазный – к выключателю, откуда перенаправляется также к лампам
Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.
Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.
Общие понятия об устройстве
Автомобильные приемники подразделяются на два вида в зависимости от способа их установки:
- Стационарные – подходят под определенные марки автомобиля из-за оригинальной формы и нестандартного размера. Такие модели встраиваются в автомобиль на стадии сборки. Например, такой моделью является штатная магнитола на Chevrolet Cruze DWGM1001 или модель Субару Кларион устанавливается на автомобиль Субару Импреза.
- Встраиваемые – универсальные приемники, в большинстве имеют съемную переднюю панель для защиты от краж. Примером таких моделей являются проигрыватели Пионер.
Разъемы устройства также играют немаловажную роль. Существует множество видов разъемов, наиболее предпочтительным является стандарт ISO. В случае несовпадения разъемов необходимо приобрести соответствующий переходник.
Суть работы автомобильной магнитолы и ее коммутации заключается в следующей последовательности:
- Минус аккумуляторной батареи к приемнику подключается напрямую.
- Напряжение от кабеля с плюсом аккумуляторной батареи направляется в предохранитель, а после питание идет на разветвление: постоянно подключенное питание в +12В, а также на ключ зажигания
- Через плюсовой кабель замка зажигания ток попадает на клемму управления
Установка аппарата производится путем подсоединения соответствующих проводов, а для этого необходимо понимание полярности приемника.
Проверка правильности подключения
К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.
Как пользоваться индикатором?
Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.
Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.
Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.
Правила применения тестера
Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.
Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.
Порядок действий примерно следующий:
- выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
- подключаем щупы в нужные гнезда;
- прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
- повторяем процедуру с другой парой проводников.
Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля. В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.
Определение полярности мультиметром
Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета
В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?
Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).
После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается. Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу. В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.
Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.
Как определить у проводов заземление, ноль и фазу, если нет маркировки
Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.
К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.
Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.
Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.
Схема заземления TN-S. На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.
Определение фазы с помощью индикаторной отвертки
Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.
Конструкция индикаторной отвертки.
Преимущества индикатора:
- минимальная стоимость;
- компактность;
- надежность;
- долговечность;
- автономность;
- хорошая защищенность от неблагоприятных внешних воздействий.
Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.
Определение заземления, нуля и фазы с помощью контрольной лампы
Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте. Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.
С помощью измерительного прибора
При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.
При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции. При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.
Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.
Использование светодиода
Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью 1-2 Вт.
Параметры классификации проводов
Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:
- материалы проводника (оболочки);
- количество жил;
- площадь поперечного сечения;
- дополнительные параметры.
Пример расшифровки (АВБбв-нг):
- А – жила изготовлена из алюминия (медь не маркируется);
- В – изоляционные оболочки сделаны из ПВХ;
- Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
- нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Такого цвета могут быть заземление.
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой. Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Определяем зрительно
Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод.
Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.
Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.
Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.
Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

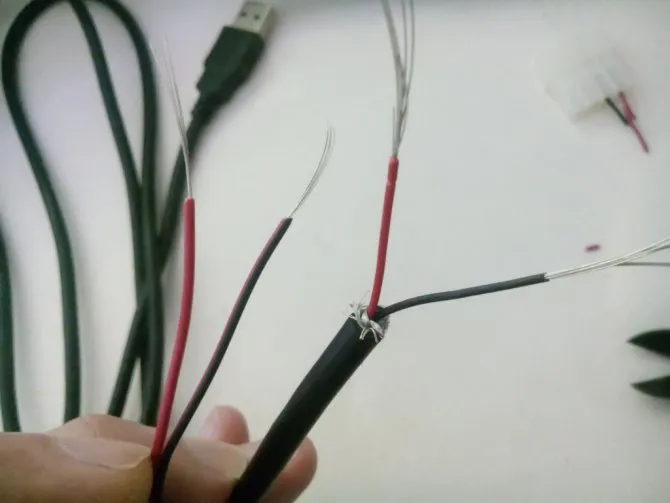

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.
Красный
Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.
Черный
Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:
- источниках питания;
- аудио-, видео аппаратуре;
- иных устройствах с электронно-программными блоками управления.
Плюс
Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.
Минус
Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:
- складского и муниципального транспорта;
- подъемных механизмов;
- датчиков и средств автоматизации.
Буквенное обозначение проводов
Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:
- L (от слова Line) — фазный провод;
- N (от слова Neutral) — нулевой провод;
- PE (от сочетания Protective Earthing) — заземление;
- “+” — положительный полюс;
- “-” — отрицательный полюс;
- М — средняя точка в цепях постоянного тока с двуполярным питанием.
Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.
В многофазных сетях символы дополняются порядковым номером фазы:
- L1 — первая фаза;
- L2 — вторая фаза;
- L3 — третья фаза.
Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.
Отступлением от стандартов является комбинированная система обозначения фаз:
- La — первая фаза;
- Lb — вторая фаза;
- Lc — третья фаза.
В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.
Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки. Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.
Характеристики конденсатора
Основной характеристикой любого конденсатора является его емкость, которая определяет количество накопленного заряда. Емкость зависит от площади обкладок и толщины слоя диэлектрика.
Внимание! Площадь пластин нельзя увеличивать бесконечно, поскольку это приводит к росту габаритов и массы устройства. Толщину диэлектрического слоя также можно снижать только до определенного значения, поскольку любой изолятор имеет свой предел электрической прочности
В связи с этим второй основной характеристикой является рабочее напряжение, при котором конденсатор сохраняет свои свойства на протяжении всего срока службы
Толщину диэлектрического слоя также можно снижать только до определенного значения, поскольку любой изолятор имеет свой предел электрической прочности. В связи с этим второй основной характеристикой является рабочее напряжение, при котором конденсатор сохраняет свои свойства на протяжении всего срока службы.
Превышение рабочего напряжения приводит к электрическому пробою и нарушению функционирования прибора, в частности, в некоторых областях применения требуется учитывать дополнительные параметры, а именно:
- Температурный коэффициент, учитывающий влияние нагрева на емкость радиоэлемента;
- Тангенс угла диэлектрических потерь, характеризующий свойства радиоэлемента при работе на высоких частотах;
- Полярность включения, возникающая вследствие конструктивных особенностей некоторых типов устройств.

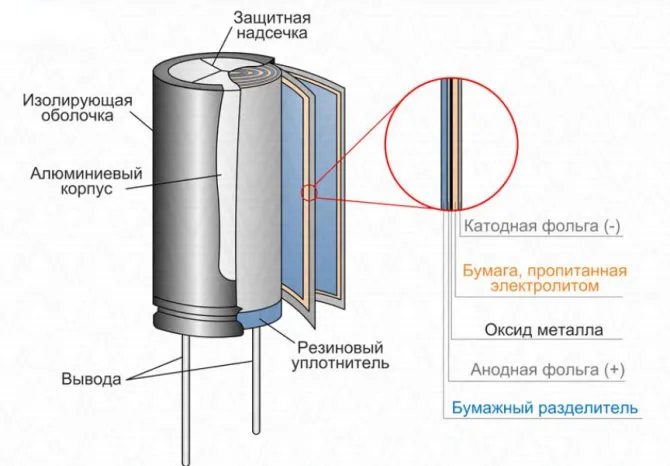

Для увеличения емкости при сохранении приемлемых габаритов, приходится применять различные технические тонкости. Например, в электролитических конденсаторах в качестве одной из обкладок используется узкая и длинная полоса из алюминиевой фольги. Тонкий слой оксида на поверхности фольги является изолятором, а вместо второй обкладки используется жидкий электролит. При изготовлении такого конденсатора лист фольги скручивается в тонкий цилиндр, который затем помещается в корпус.
Подобная конструкция совмещает большую площадь обкладок и малую толщину диэлектрика, что позволяет получать очень большие значения емкости при малых габаритах.
Основным недостатком таких конденсаторов является необходимость строгого соблюдения полярности подключения. Невыполнение этого требования приводит к возникновению больших токов, утечкам и разрушению конструкции. Электролитические конденсаторы должны иметь маркировку полярности для правильного подключения.
Дополнительная маркировка проводов
Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.
В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:
- L – фаза.
- N – нейтраль (рабочее зануление).
- PE – земля (защитное зануление).
Меры безопасности
При любой работе с электрическим током необходимо соблюдать меры предосторожности:
- Использовать приборы только по их назначению;
- Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
- Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;
- Не сгибать провода и кабели;
- Перед началом работы стоит обесточить всю сеть;
- Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
- При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

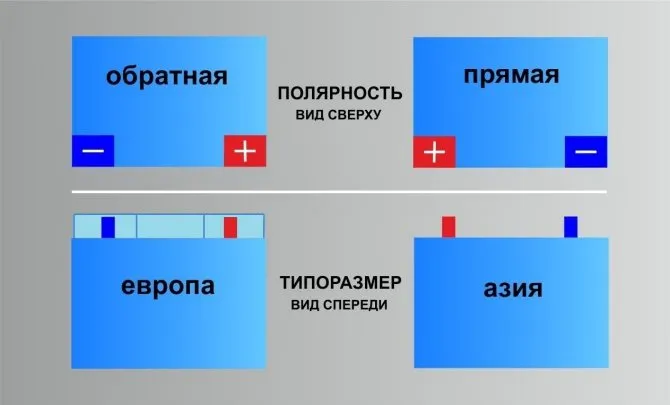

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.
Определение полярности мультиметром
Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета
В такой ситуации важно правильно определить полюса проводов или контактов
Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?
Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).
После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.
Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.
В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.
Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.
Как правильно варить сваркой плюсом или минусом?
При сварке электродугой обычно используется положительный и отрицательный электроды, которые называются соответственно анодом и катодом.
При сварке плюсом (положительной полярностью) электрический ток проходит от электрода к металлическому предмету, который требуется сварить, что приводит к тому, что металл расплавляется и соединяется. Эта технология обычно используется для сварки тонких листовых материалов, таких как алюминий и нержавеющая сталь.
При сварке минусом (отрицательной полярностью) электрический ток проходит от металлического предмета к электроду. Эта технология обычно используется для сварки более толстых материалов, таких как углеродистые стали.
Таким образом, правильный выбор полярности сварки зависит от материала, который требуется сварить, и толщины этого материала.
