Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.
Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

  • легкий вес;
  • продолжительный эксплуатационный период;
  • внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Оборудование места примыкания прямоугольной трубы

  1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
  2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
  3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
  4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

  • цинка;
  • дополнительной антикоррозии;
  • грунтовки;
  • полимера (полиэстера);
  • монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

герметизация на крыше

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

  1. Протечка . При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
  2. Разрушение стропил . Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
  3. Коррозия профнастила . Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
  4. Снижение уровня теплоизоляции крыши . При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Предлагаем ознакомиться Расчет деревянного пола — Расчет онлайн

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии. У подобных вариантов имеется и один существенный недостаток – для проведения трубы через верх крыши следует разделить коньковый элемент.

Верхняя зона примыкания между должна герметизироваться стандартным методом – при помощи верхних элементов фартука, заделанных сверху герметиком. Силиконовый состав не боится высоких температур.

Труба для дымоотвода может быть изготовлена из разных материалов — металла, кирпича или асбестового цемента. На материал, из которого будет изготовлена труба, влияют технические характеристики используемого для отопления котла и топлива. Так, например, нормативной документацией запрещено использовать металлические дымоотводы при сжигании угля и дерева.

Материалы для герметизации дымохода на любой кровле используются в зависимости от материала самой трубы и имеют каждый свои особенности укладки.

Отделка круглого дымохода на крыше происходит следующим образом:

  • монтируется по периметру короб;
  • укладывается негорючий и не подвергающийся воздействию высоких температур утеплитель.

По нормам СНиП в целях безопасности запрещено укладывать любой горючий кровельный материал на расстояние менее чем 15—25 см.

В верхней части трубы для защиты от попадания птиц устанавливаются сетки или металлические прутья.

  1. Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
  2. При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
  3. Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.
  1. До того, как обложить трубу дымохода, нужно соорудить каркас, предназначенный для крепления материалов и монтажа теплоизолятора. Для вентиляционных труб подойдет деревянный брусок сечением 4х4, 5х5 сантиметров, обработанный антисептиками, или металл, а для дымоходов используют металлический профиль, который обычно задействуют при работе с гипсокартоном. Применяют дюбеля из металла, а не из пластика.
  2. В работе удобно использовать оцинкованный профиль для ГКЛ. Дело в том, что утеплитель хорошо ложится в промежутки, имеющиеся между профилями.
  3. Самым недорогим и аккуратным материалом при выборе, чем закрыть дымоходную трубу на крыше, можно назвать оцинкованный лист металла, покрытый полимером.
  4. Металлическая обшивка дымоходной конструкции является дешевым и аккуратным решением. Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.
  5. Даже сайдинг можно задействовать для зашивки, но только труб вентиляции, поскольку это горючий материал.
  6. Если на кровле уложена гибкая черепица, ею же можно и облицевать обшивку. Сначала делают каркас, после чего используется ОСП или ЦСП, и только потом клеят черепицу. Но для дымоходов этот вариант не подойдет.

Специалисты едины во мнении: отделка дымохода на крыше профнастилом наиболее оптимальный вариант.

Виды дымоходных конструкций

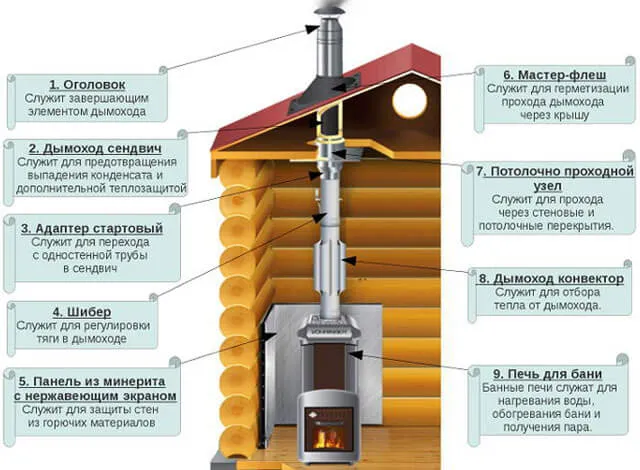

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Разновидности

Элементы различаются между собой по материалу изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
  • Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
  • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Как обойти трубу на крыше профнастилом – варианты обшивки и обхода

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы — коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления.

Непосредственно утепление выполняется следующим образом:

  • Трубу обкладывают клинкерным кирпичом.
  • Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами.

В этой ситуации следует учитывать некоторые особенности:

  • Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
  • Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.

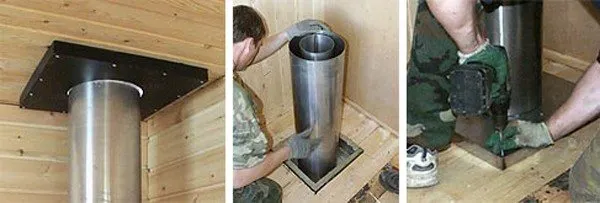

  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.

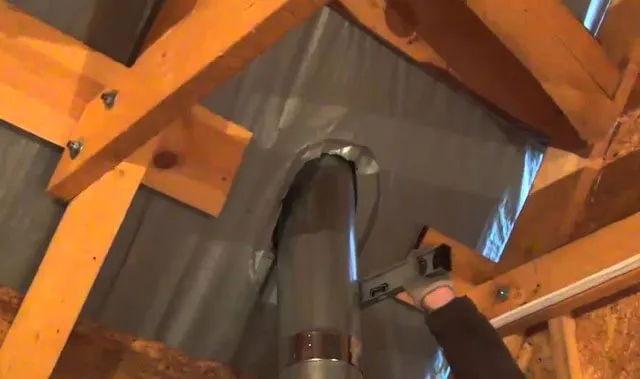

  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

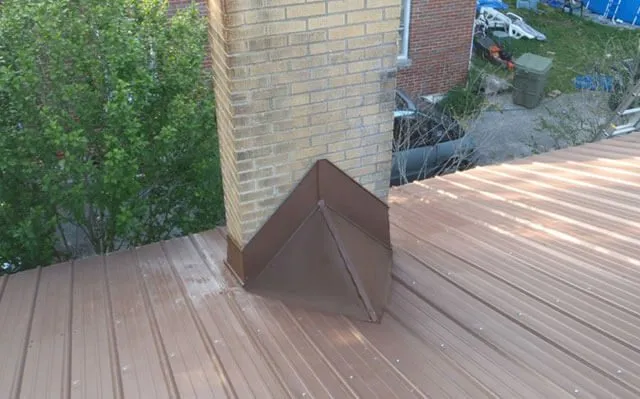

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

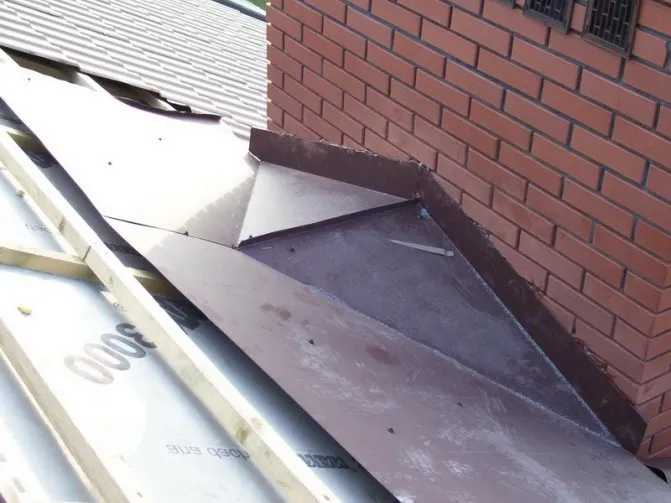

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку.

Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

Пошаговая инструкция на тему: как вывести трубу через крышу из профнастила

Много частных домов отапливается с помощью печей, работающих на твердом топливе: дровах, угле, разного состава брикетах. В результате эксплуатации образовываются продукты горения, которые выводятся наружу трубопроводами, состоящими из конструктивных элементов разной сложности. Их монтаж начинается с проделывания отверстий в потолке комнаты и «кровельном пироге», венцом которого в данном случае является профнастил, и заканчивается утеплением, креплением и герметизацией трубы.

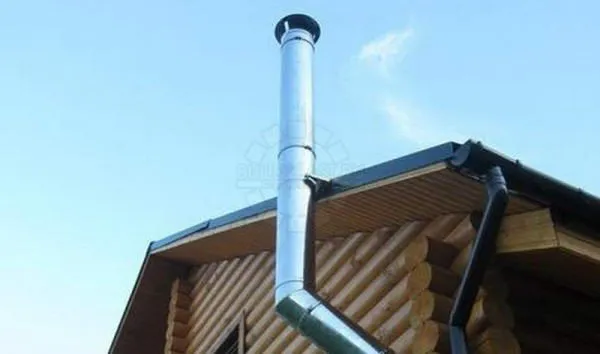

Правила вывода печной трубы

Чтобы система вытяжки газов работала исправно и долго, при ее устройстве необходимо придерживаться общепринятых правил. Выполняя их, задача: как вывести трубу через крышу из профнастила, будет решенной.

  • Выпуск желательно осуществлять как можно ближе к коньку – оптимальным расстоянием от него к трубе считается в 0,5 м.
  • Наиболее эффективная высота патрубка составляет от 2,0 до 3,0 м, при этом нужно учитывать, что наилучшая тяга обеспечивается при возвышении козырька над коньком в 1,0÷1,5 м. Если труба будет излишне высокая, на ее стенках образуется конденсат, способствующий образованию и прилипанию сажи. Кроме того, нужно стремиться, чтобы ее большая часть на протяжении дня находилась в затененной зоне.
  • При выполнении расчета нужно учесть, что стыки соединительных патрубков не должны быть в уровень с проходящими конструкциями. В противном случае качественно выполнить монтажные работы будет крайне затруднительно.
  • При устройстве системы желательно не выполнять повороты – делать это допускается только при конструктивной необходимости.
  • Расстояние между стенками короба и внешней поверхностью трубы должно быть от 15 см.
  • Для более качественной теплоизоляции базальтовую вату можно дополнить дымоходным кирпичом.
  • Изготавливать специальные отводы в районе наружной части конструкции нет необходимости.
  • Во избежание уменьшения тяги колпак не должен быть слишком объемный.
  • Покупать в магазине трубу нужно с учетом размеров топки.

Материалы для отделки дымоходной трубы

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.
Оптимальный вариант расположения дымовой трубы — коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

  • Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
  • Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
  • Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

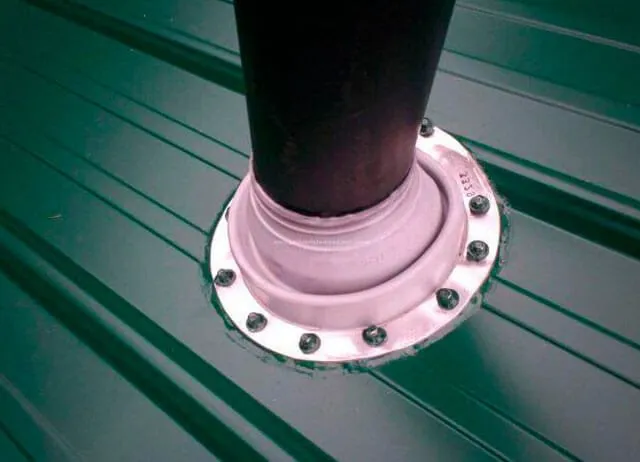

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

  • Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
  • Одевают прокладку.
  • Выбирают фланец нужной формы.
  • В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
  • Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат.

Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления. При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям.

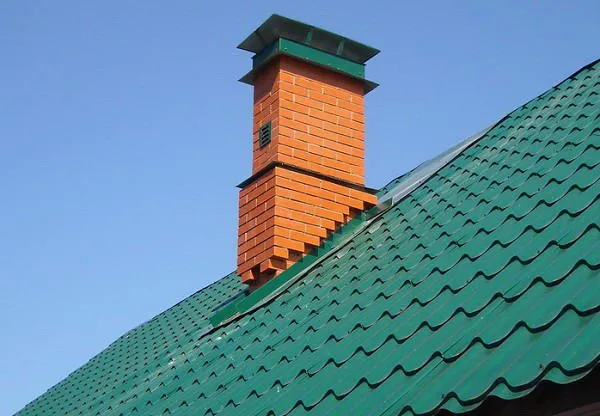

Заделка кирпичной трубы на крыше из профнастила

Непосредственно утепление выполняется следующим образом:

  • Трубу обкладывают клинкерным кирпичом.
  • Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

В этой ситуации следует учитывать некоторые особенности:

  • Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
  • Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене.

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

  • На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
  • На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

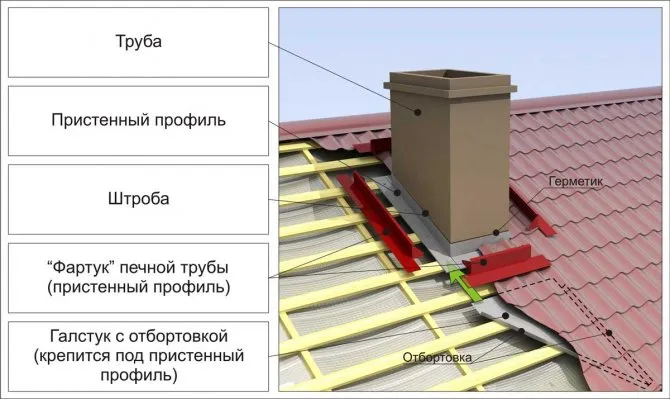

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука.

  1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
  2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
  3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
  4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
  5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш».

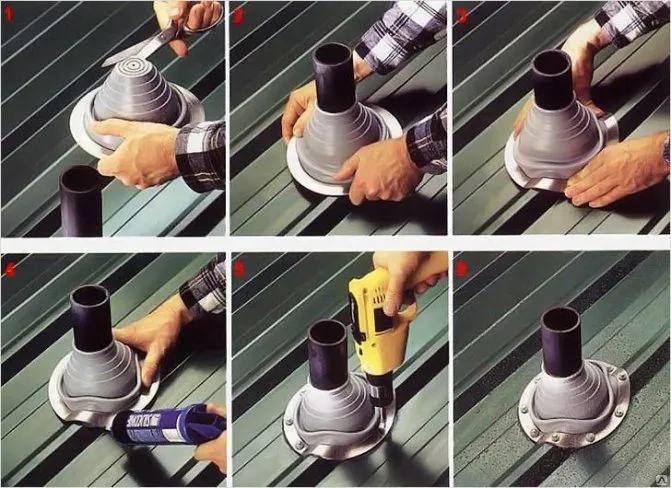

  1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
  2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
  3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
  4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Предлагаем ознакомиться Лаги в доме из бревна
Приоритет автономного отопления частного дома все более очевиден. Помимо существенной экономии, это -возможность самостоятельного выбора альтернативных способов отопления. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.

Заделка кирпичной трубы на крыше из профнастила

Любое автономное отопление, за исключением электричества, предполагает необходимость отвода продуктов горения через дымоход. Сегодня достаточно материалов, которыми он может быть организован. В том случае, если это огнеупорный кирпич, целесообразнее всего защитить его от негативного воздействия агрессивных факторов окружающей среды посредством облицовки.

Облицовка дымоходной трубы профнастилом – оптимальный вариант проведения отделочных мероприятий. Однако прежде чем приступить к его закупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.

  • На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
  • Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
  • Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

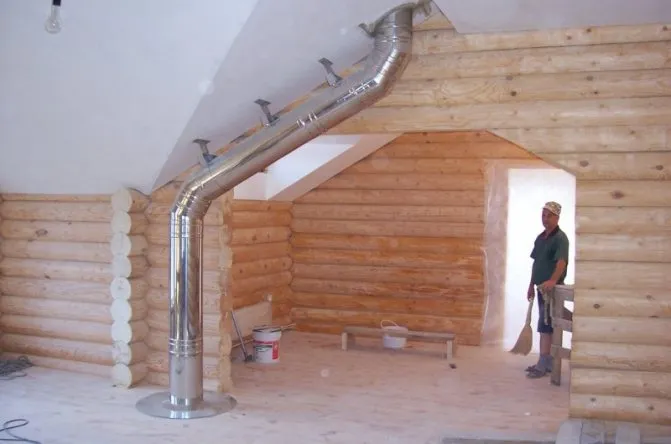

Монтаж трубы в теле крыши

Выполнение отверстия в крыше из профлиста

Определяется место выпуска патрубка и под него маркером на профнастиле рисуется круг. Диаметр его должен быть сантиметра на 3 меньше чем аналогичный размер цилиндрической фасонки — на более позднем этапе зарезанные вглубь края будут загибаться в сторону от кровли.

  1. Вырезание отверстия производится болгаркой, оснащенной диском по металлу, причем делается это аккуратно, ибо нежелательные зубчатые края могут при монтаже поранить руки.
  2. Ниже в «кровельном пироге» удаляется утеплитель, под «конверт» режутся ножом гидро- и пароизоляционные пленки.
  3. В потолке комнаты с печкой под зияющей дырой выпиливается прямоугольное отверстие и устраивается короб.

Устройство вывода

После выполнения предварительной работы устраивается система вытяжки.

  1. Труба протягивается через короб с выходом на крышу, при этом по всей ее длине производится утепление базальтовой ватой, которая покрывается фольгой и крепится стальной проволокой. Теплобарьер является негорючим, поэтому, кроме своего прямого назначения, не позволяет воспламениться конструктивным элементам крыши – температура газов составляет 200÷600 ºС. Еще 2 плюса изоляции заключаются в предотвращении: возможных ожогов тела при неосторожном контакте человека с раскаленным металлом и образовании конденсата на ней при перепаде температуры.
  2. С помощью 1- или 2- сторонней герметизирующей ленты утеплитель и 2 мембраны в районе монтажа фиксируются к стропильным элементам, при этом плотность прилегания к каменной вате должна быть максимальной.
  3. В районе стропильной системы патрубок после выверки крепится хомутами. Свободное пространство в коробе при отсутствии теплоизолятора засыпается керамзитовыми гранулами, которые покрываются огнеупорным глиняным раствором.
  4. Выполняются наружные работы – заделывается зазор между цилиндрическим элементом и профлистом, для чего используется силиконовый уплотнитель с фланцем. Фасонка плотно натягивается на патрубок, прижимается к поверхности крыши, дублируя при этом краями профилированный рельеф. С помощью пистолета с жаростойким герметиком фланец крепится к полимерной поверхности, стыки повторно заливаются тем же составом. В завершение соединительная полка фиксируется к стальному листу специальными саморезами по металлу.
  5. Над выпускной конструкцией устраивается козырек, предохраняющий полость трубы от осадков.

В случае устройства вытяжки кирпичной прямоугольной: к обрешетке и проштробованным стенкам крепится герметизирующий профиль; под него заводится отбортованный «галстук»; поверх конструкции устанавливается «фартук».

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

  1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.

  2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

  • Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
  • Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
  • Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
  • Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Как вывести трубу через крышу из профнастила

На сегодняшний день кровля из профнастила одна из самых распространенных.

Ее удобно устанавливать, у нее отличные технические и эксплуатационные характеристики, и она облает широкой цветовой гаммой.

Но, несмотря на все удобство монтажа, иногда такая крыша дает течь, и часто эта течь возникает в том месте, где находится печная труба.

Сегодня мы максимально полно раскроем вопрос, как вывести трубу через крышу из профнастила.

Где лучше выводить

Правила устройства печных труб обозначены в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так в СНиП есть четкие рекомендации по поводу высоты трубы, в которая зависит от ее местоположения:

  1. Если дымоход располагается в пределах 1,5 метра от конька, он должна быть выше крыши на 30 см.
  2. Если дымоход располагается в пределах 1,5-3 метров от конька, его высота должна соответствовать высоте крыши.
  3. Если дымоход располагается в пределах 3-10 метров от конька, высота трубы должна быть на 12 градусов ниже конька.

Соблюдать данные рекомендации очень важно.

При занижении высоты дымохода тяга может оказаться недостаточной, при завышении увеличится риск появления конденсата, а он очень вреден, так как содержит кислоты, разрушающие печной кирпич.

Но в СНиП не указано где предпочтительней расположить проход трубы через крышу из профнастила. В тоже время специалисты советуют размещать его на коньке, или максимально близко к нему.

  • Во-первых, это будет препятствовать попаданию дыма на чердак.
  • Во-вторых, в холодной зоне останется наименьшая часть дымохода, что будет препятствовать образованию конденсата.

Монтаж примыкания к прямоугольному дымоходу

Чтобы в месте вывода дымохода не возникло протекания необходимо правильно выполнить примыкание. Для этого изготавливается так называемый фартук. Его главная задача заключается в сборе и отводе воды, которая может попасть в промежуток между трубой и профнастилом. Как правило, делают нижнее (основное) и верхнее (декоративное) примыкания.

Для нижнего примыкания понадобится лист оцинкованной стали, и стандартные планки из той же стали 150 на 230 мм. На таких планках сверху есть загиб под штробу 20 мм, а снизу загиб для защиты от протекания 16 мм. Порядок работ при монтаже следующий:

  1. Установка листа оцинкованной стали от нижнего края дымохода до карниза. Вместо него допускается использование галстука.
  2. Штробирование дымохода. Для этого планки примыкания плотно приставляются к трубе, строительным карандашом, или маркером отмечается линия по краю загиба для штробы. Само штробирование удобно производить болгаркой с кругом по камню.
  3. Очень важно правильно подогнуть листы один под другой. Поэтому первая планка примыкания устанавливается снизу.
  4. Далее устанавливаются боковые планки.
  5. Последней устанавливается верхняя планка.

Перед монтажом профлиста необходимо решить вопрос с гидроизоляцией трубы на крыше из профнастила. Есть два популярных способа:

  1. Использование только стандартной гидроизоляционной пленки. Для этого, при ее установке в месте прохождения дымохода делается разрез конвертиком. После установки лишнюю часть необходимо удалить, оставив запас в 5-10 см, после чего можно приклеить гидроизоляцию к трубе. Но при этом есть риск попадания влаги непосредственно на мембрану.
  2. Дополнительная гидроизоляция. Лучше всего использовать самоклеющуюся гидроизоляционную ленту. Ее устанавливают под декоративным примыканием. Последовательность монтажа такая же, как и у нижнего примыкания: начиная снизу, переходим на бока, и после – наверх.

Следующим этапом работ является монтаж профлиста, после чего устанавливают декоративные планки примыкания. Порядок работ здесь тот же, что и описанный выше, за исключением необходимости штробирования.

Облицовка дымохода профнастилом

Дымоходы подвержены агрессивному влиянию окружающей среды. Это:

  1. Перепады температур и осадки.
  2. Образование конденсата, из-за разницы температуры воздуха и дымохода.

Также, голая труба на крыше из профнастила не привлекательна чисто с эстетической точки зрения. Чтобы решить обе эти задачи необходимо провести облицовку дымохода.

Есть несколько популярных видов облицовочных материалов:

  • Плитка и клинкерный кирпич.
  • Штукатурка.
  • Профнастил.

Мы же рассмотрим, как облицевать трубу на крыше профнастилом. Профильный лист обладает сразу несколькими преимуществами:

  • Долговечность
  • Широкий выбор цветовой гаммы
  • Удобство монтажа
  • Легкое обслуживание
  • Небольшой вес
  • Устойчивость к перепадам температур
  • Экологическая чистота

Кроме этого, производители профнастила изготавливают специальные облицовочные листы, предназначенные для отделки разных конструкций, в том числе и дымоходов.

Таким образом, для облицовки трубы нам потребуется:

  1. Перчатки или рукавицы для защиты рук. Профилированные листы очень острые по краям, особенно, если производилась самостоятельная обрезка.
  2. Электролобзик со специальным лезвием. В крайнем случае, при его отсутствии можно использовать болгарку с тонким кругом. Но учтите, что болгарка сильно нагревает металл, что вредит полимерному и цинковому покрытию листа.
  3. Шуруповерт и саморезы.
  4. Утеплитель. Подойдет любой невоспламеняющийся материал.
  5. Дюбеля «грибы» для крепления утеплителя и обычные дюбеля для крепления каркаса.
  6. Молоток для крепления дюбелей.
  7. Дрель со сверлом под дюбеля. В ее отсутствие можно использовать шуруповерт, но это несколько увеличит затраты по времени.
  8. Металлический профиль для создания каркаса. В его отсутствие подойдут деревянные бруски, обработанные антисептиком.
  9. Непосредственно элементы облицовки: профилированный лист и доборные элементы.

Переходим непосредственно к монтажу.

  1. Первый этап работ – монтаж утеплителя. Для этого прямо через него просверливаем дырку дрелью в дымоходе и закрепляем их при помощи молотка.
  2. Далее сооружаем каркас для облицовки из металлического профиля и деревянных брусков. Крепим его к дымоходу также как и утеплитель.
  3. Отмеряем и отрезаем профлисты. Главный принцип: «Семь раз отмерь – один раз отрежь».
  4. Крепим облицовку к каркасу. Друг к другу листы могут примыкаться встык или внахлест. Предпочтительней второй вариант, так как он гарантирует отсутствие зазоров.
  5. Установка доборных элементов, изготовленных по заказу. Это верхняя карнизная планка и дымоходный зонт.
  6. Для большей эстетической красоты можно выполнить работы по установке декоративного примыкания дымохода.

Таким образом, сегодня мы выяснили, как вывести трубу через крышу из профнастила, а также как облицевать профнастилом дымоход.

Особенности монтажа примыкания при выводе дымохода через конек

Выход дымохода через конек – наиболее удобный вариант для последующего монтажа примыкания.

При этом также минимизируется риск протекания, и исключается возможность задерживания на кровле снега и мусора.

В то же время для осуществления этой идеи придется нарушить целостность коньковой балки. Решить эту проблему можно установив дополнительные опоры.

Если дымоход выходит ровно по центру для отвода атмосферных осадков применяют фартук, изготовленный из гладкого металла, того же цвета, что и вся кровля. Основание фартука необходимо загерметизировать.

Самым подходящим материалом станет бутил-каучуковая самоклеющаяся лента. Верхняя часть необходимо защитить от протекания декоративным примыканием.

Обход трубы, расположенной на коньке

Такое расположение дымохода или вентиляции можно назвать самым правильным. В данном случае в принципе удается избежать такого неприятного явления, как снеговой карман, а вода, попадающая на крышу, мгновенно уходит по скатам, даже не задерживаясь. Единственный недостаток этого метода состоит в необходимости врезания в коньковую балку.

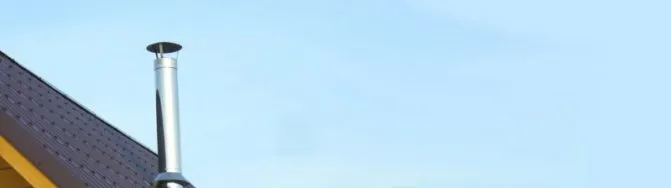

Монтаж примыкания к трубе круглого сечения

Нередко вместо прямоугольного кирпичного дымохода используют трубу круглого сечения. Для гидроизоляции такой трубы используют рулонную гидроизоляцию на основе битума или фольгированную ленту из модифицированного битума. Причем фольга будет защищать саму ленту от перегрева, что значительно продлит срок ее службы.

Для защиты вывода дымохода не придется устанавливать два этапа примыкания.

Вместо этого на круглую трубу надевается фартук-колпак, или, как его еще называют, кровельный проход.

Крепят его непосредственно к обрешетке и уплотняют с помощью герметика.

При использовании кровельного прохода важно учитывать один нюанс.

Резина, нагретая трубой, будет плавиться.

Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой.

Примыкание трубы к профнастилу на скате кровли

Не во всех случаях планировка здания позволяет вывести дымоход через конек кровли. Поэтому выбирается другой путь – сделать отверстие на скате. В этом случае работы по заделке примыкания существенно усложняются.

Основная цель – правильно установить верхний элемент фартука. Поэтому основным правилом является монтаж этого элемента под профнастил.

Внимание! Если верхняя сторона дымоходной конструкции обладает шириной больше 80 см, на нее устанавливается фасонный фартук с разуклонкой. Напоминает такая конструкция волнорез, отводящий воду в разные стороны от дымохода.

Монтаж такого фартука связан с определенными сложностями. Кроме того, в местах примыкания его элементов и профнастила получается две ендовы. Их герметизировать нужно таким же образом, как и ендовы крыши. Это требует установки дополнительных планок и усиления гидроизоляции.

Как вывести дымоход через существующую кровлю

Мы уже ответили на вопрос, как обойти трубу на крыше профнастилом. Теперь же рассмотрим ситуацию, когда необходимо вывести дымоход через уже существующую крышу.

Сначала проводятся следующие предварительные работы:

  1. Определение диаметра будущего дымохода.
  2. На листе профнастила строительным маркером обозначается линия реза. Стоит оставить несколько сантиметров запаса в меньшую сторону. К примеру, если необходимо отверстие 40 на 80 см, то отмечать нужно 38 на 78 см.
  3. Вырез отверстия лучше всего делать при помощи болгарки с тонким кругом по металлу. Во избежание образования заусениц работы проводятся максимально аккуратно.
  4. Сделать небольшие разрезы по углам отверстия и загнуть наружу те несколько сантиметров профлиста, которые мы оставили про запас.
  5. В месте прохода трубы необходимо сделать сплошную обрешетку, чтобы была возможность закрепления нижней планки примыкания и листа профнастила.
  6. Делаются прорези в утеплителе и гидроизоляции. Чтобы не выбросить лишнего, гидроизоляцию можно разрезать конвертом и временно закрепить края с помощью скоб. С утеплителем этого сделать не получится.
  7. Между дымоходом и двумя стропилами, находящимися по бокам от него, сооружается короб. Величина зазора между ним и непосредственно дымоходом – в районе 150 мм.
  8. К нему приклеиваются края гидроизоляционной пленки.
  9. Прежде чем выводить трубу через крышу необходимо решить вопрос с термоизоляцией во избежание возникновения пожара. Лучше всего для этих целей подойдет каменная вата. Как раз для этого мы и оставляли зазор в коробе.

После того, как труба была термоизолирована, можно приступать к ее непосредственному монтажу.

  1. Устанавливаем дымоход в короб. Важно, чтобы между открытыми частями трубы и деревом было не менее 5 сантиметров зазора.
  2. Чтобы труба не заваливалась, используются стальные хомуты, которые крепятся к стропильной системе и доскам обрешетки.

Следующий этап – наружные работы. Сейчас мы рассмотрим, как заделать трубу на крыше из профнастила.

  1. Если наружу выводится просто круглая труба, без короба, необходимо гидроизолировать ее, при помощи фольгированной ленты или рулонной гидроизоляции, и установить кровельный проход, прикрепив его к созданной нами обрешетке и обработав герметиком места прилегания.
  2. Если наружу выводится прямоугольный короб, придется устанавливать нижнюю планку примыкания, чтобы не допустить протекания.

Процесс обустройства гидроизоляции

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

  • Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
  • Одевают прокладку.
  • Выбирают фланец нужной формы.
  • В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
  • Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

  • Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
  • Потом одевают прокладку.
  • Для фланца выбирают нужную форму.
  • Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Чем отличается профнастил для крыши и для забора?


Профнастил, используемый для крыши, и профнастил, используемый для забора, имеют ряд отличий.

  1. Материал: Профнастил для крыши обычно изготавливается из высококачественных материалов, таких как горячепрокатная сталь, чтобы обеспечить прочность и долговечность. В то время как профнастил для забора может быть изготовлен из менее дорогих материалов, таких как оцинкованная сталь или алюминий.

  2. Толщина и прочность: Профнастил для крыши обычно имеет более толстую стенку и вышеуказанную прочность, чем профнастил для забора, поскольку он должен выдерживать большие нагрузки, связанные с ветром и снегом.

  3. Цвет: Профнастил для крыши обычно имеет более стандартные цвета, такие как черный или

серый, в то время как профнастил для забора может быть доступен в широком спектре цветов, чтобы соответствовать различным стилям и предпочтениям.

  1. Размеры: Профнастил для крыши может быть доступен в различных размерах, чтобы соответствовать различным размерам крыш, в то время как профнастил для забора может быть доступен в стандартных размерах, чтобы удовлетворять различным потребностям в заборе.

В заключение, выбор между профнастилом для крыши и профнастилом для забора зависит от индивидуальных потребностей и целей. Обеспечьте себе достаточно информации о каждом виде профнастила, чтобы принять обоснованное решение.
