Как своими руками перевести окна в зимний режим
- Когда и зачем переводят окна в зимний режим?
- Что такое и зачем нужны цапфа и ответная планка?
- Что такое эксцентрик?
- Регулировка всех цапф
- Регулировка петли на створке (поворотная створка) или ножниц (поворотно-откидная створка) на прижим
- Регулировка прижима нижней петли (при наличии)
- Регулировка ответной поворотно-откидной нижней планки
- Как проверить каждый прижим
- Регулировки пластиковых окон в плоскости ОХY
- Все виды ремонта пластиковых окон
Когда и зачем переводят окна в зимний режим?
Пластиковые окна переводят в зимний режим в тех случаях, когда хотят уменьшить приток уличного воздуха, особенно это актуально зимой, а также в случаях продувания окон, которое возникло из-за износа уплотнителей и фурнитуры. Как изнашивается фурнитура? Вследствие постоянного плотного взаимодействия цапф (трение), расположенных на фурнитурной обвязке створки, которая находится в фурнитурном пазе, ответными планкам, расположенными в пазах коробок и импостов (в проеме), они изнашиваются (стираются). В результате зазор между створкой рамой становится меньше (ослабевает прижим). Уплотнитель изнашивается из-за механического взаимодействия, а также из-за нахождения в агрессивной среде.
Что такое зимний режим? Зимний режим – это положение эксцентириков цапф, обеспечивающее более плотный прижим створок к коробкам. Изначально все эксцентрики и регулировочные винты, поставляемые с производств, находятся в нейтральном положении и, как правило, переводить их в зимний режим не нужно, но в случае необходимости, переведя фурнитуру на зиму, не забудьте весной вернуть ее в нейтральный режим или летний, тогда вы увеличите нормальный срок эксплуатации вашего уплотнителя.
Что такое и зачем нужны цапфа и ответная планка?
Цапфа всегда работает в паре с ответной планкой. Когда мы прижимаем створку к раме и поворачиваем оконную ручку, то, благодаря нижней передаче, на которой жестко закреплены цапфы, они приходят в движение и заходят за ответные планки. В результате, в местах их взаимодействия, образуются точки прижима. Таких точек по периметру створки должно быть столько, чтобы расстояние между ними не превышало 700 мм. Независимыми от цапф точками прижима являются нижняя и верхняя петли.

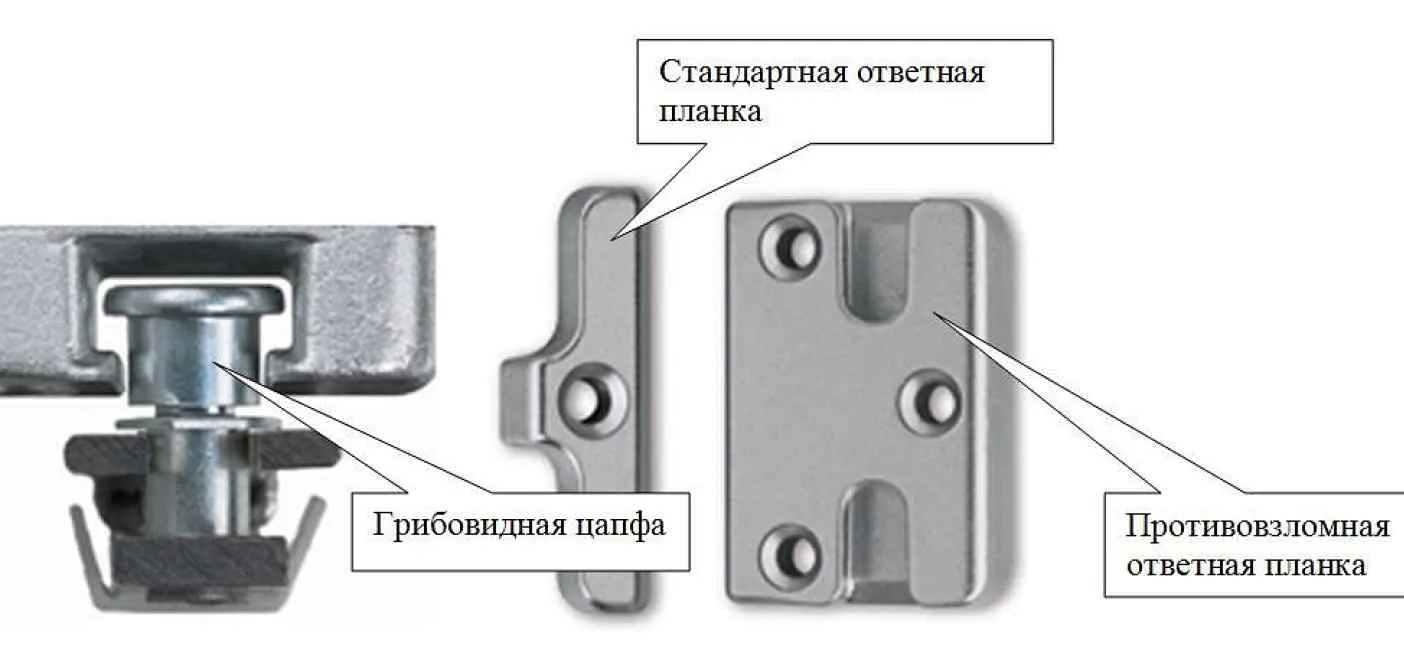

Цапфы бывают разного вида: грибовидные (Roto P,V — запорная), цилиндрические (Siegenia, Maco, Roto Е — запорная) и др. Грибовидные цапфы в паре с противовзломными ответными планками обеспечивают высокий уровень безопасности. Некоторые цапфы (Roto V – запорная) имеют регулировку по высоте, что дает дополнительные возможности при регулировке фурнитуры. Независимо от дополнительных опций (противовзломность, регулировка по высоте) все цапфы (в паре с ответными планками) обеспечивают необходимый прижим створок к коробком, который имеет функцию зима-лето.
Что такое эксцентрик и как им регулировать прижим?

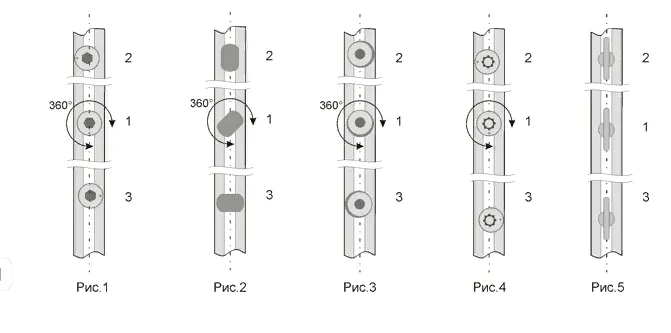

Эксцентрик (лат. ex centro — рус. из центра) в оконной фурнитуре – цилиндрической формы регулировочное устройство, имеющее при поперечном разрезе приплющенный и растянутый эллипс относительно вертикальной оси. Все без исключения цапфы регулируются, преимущественно шестигранным ключом 4 мм или плоскогубцами, в редких случаях руками. Сверху всех эксцентриков имеется риска, положение которой говорит о характере прижима. Если риска направлена к уплотнителю, то это положение обеспечивает более плотное прилегание створки к коробке (зима), а от уплотнителя – менее плотное. В стандартном исполнении риски находятся посередине, что обеспечивает нормальный (весна-осень) прижим створки к коробке.
Регулировка всех цапф

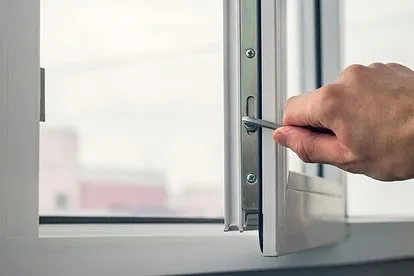

Открываем створку и по всему периметру осматриваем, находя цапфы, их можно определить по выпиранию (цилиндры или грибки). Альтернативным способом поиска цапф является поиск ответных планок, которые расположены на коробке. После обнаружения всех цапф, с помощью 4-мм шестигранника или плоскогубцев, переводим их в зимний режим, повернув их так, чтобы риски были обращены в сторону уплотнителя. Данный вид регулировки является золотым стандартом перевода окон в зимний режим, чаще всего этого достаточно, чтобы ограничить поступление уличного воздуха для поддержания комфортного для человека климата. Если этого оказалось недостаточно, то нужно будет перевести в зимний режим: ножницы или верхнюю петлю на створке, поворотно-откидную планку, если она есть, и нижнюю петлю, если предусмотрена данная опция.
Регулировка петли на створке (поворотная створка) или ножниц (поворотно-откидная створка) на прижим

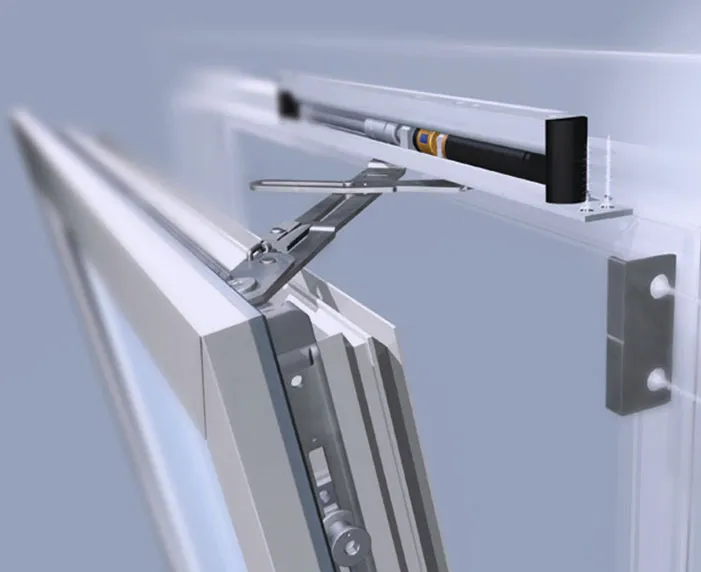

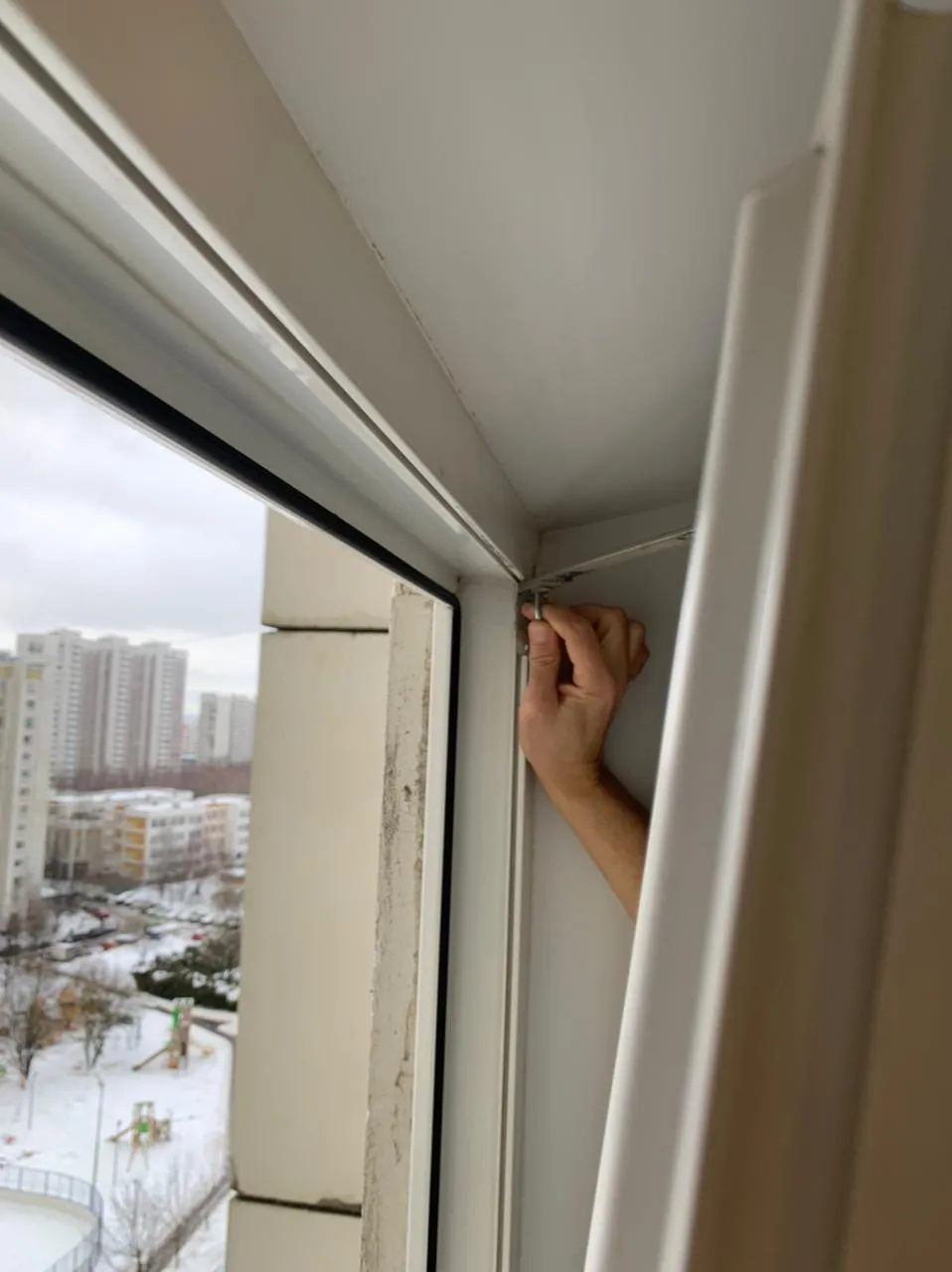

5. Регулировка петли на створке (поворотная створка) или ножниц (поворотно-откидная створка) на прижим. Для того, чтобы отрегулировать ножницы на поворотно-откидной створке, соединенные с верхней петлей, необходимо открыть створку в откидном положении и шестигранником повернуть эксцентрик так, чтобы метка смотрела на уплотнитель (регулировка производится снизу). В случае, если вы регулируете поворотную створку, то ее необходимо открыть и повернуть шестигранником, расположенный сверху винт регулировки таким же образом.
Регулировка прижима нижней петли (при наличии)

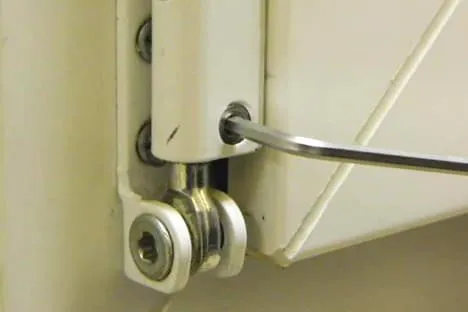

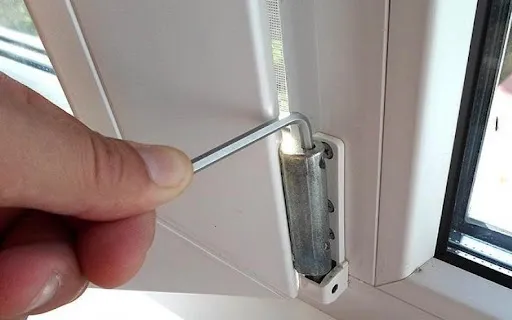

Регулировка прижима нижней петли (при наличии). Продувания пластиковых окон снизу створок приносит наибольший дискомфорт их пользователями, поэтому устранение нижних зазоров является наиболее важной задачей. Не все нижние петли имеют опцию регулировки на прижим по оси аппликат (ОZ), но если в вашей петле такая опция предусмотрена, то лучше ею воспользоваться. Поворачивая шестигранником винт по часовой стрелке, мы увеличиваем прижим нижней петли к створке, а против – уменьшаем.
Регулировка ответной поворотно-откидной нижней планки
Некоторые нижние поворотно-откидные планки регулируются на зимний прижим. Чтобы переключить их на него, необходимо повернуть эксцентрик риской к уплотнителю. Регулировка поворотно-откидной планки завершает перевод на зимний прижим всех точек прижима фурнитурной обвязки.
Следует отметить, что почти у всех фурнитурных систем (Roto, Siegenia, Maco, Vorne) в каталоге имеются регулируемые ответные планки, перевод которых в крайнее положение еще больше способен уменьшить прижим, но это нужно делать в крайнем случае, так как возможно возникнут проблемы с открыванием створок. Стандартно окна редко комплектуют такими планками, но их можно купить у поставщиков фурнитуры или производителей окон.
Как проверить каждый прижим?

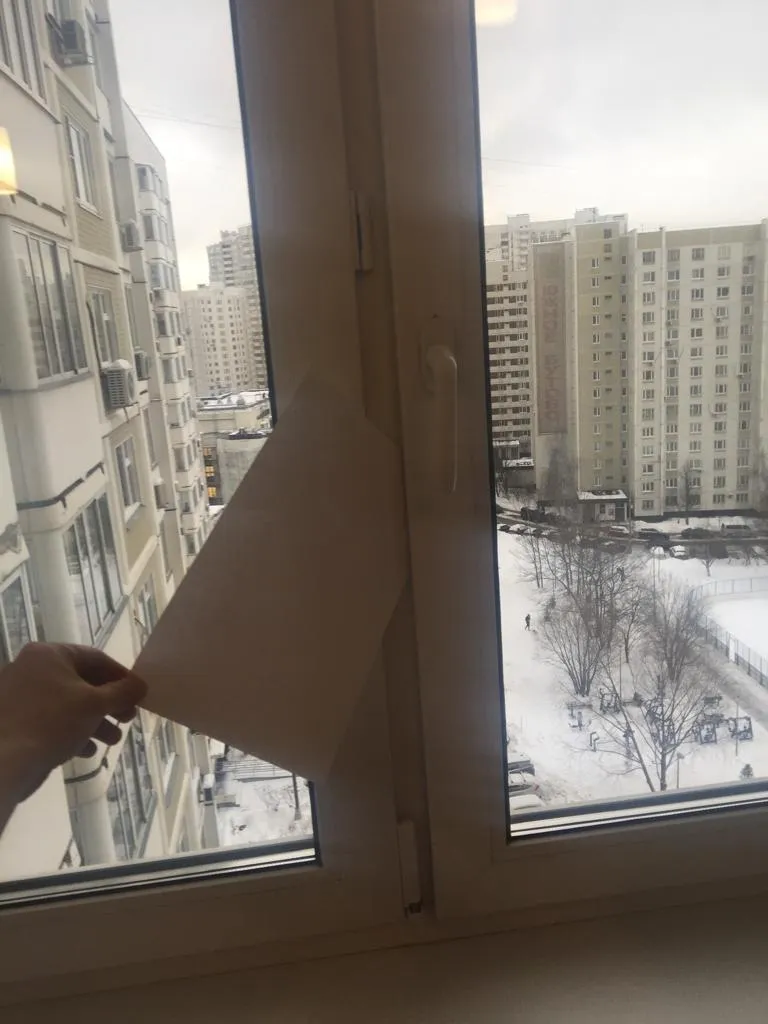

Чтобы проверить результат работ можно воспользоваться тепловизором (красным цветом подсвечиваются поверхности с высокой температурой, желтым – со средней, зеленым — с низкой), если он у вас есть или в местах прижима вставлять листочек бумаги до регулировки и после, и по силе сопротивления прижима при вытягивании его, можно будет понять эффективна ли была регулировка. Проверять нужно в первую очередь снизу створок, сверху, в районе петель (верхней и нижней) и посередине горизонтальных брусков.
Регулировки пластиковых окон в плоскости OXY

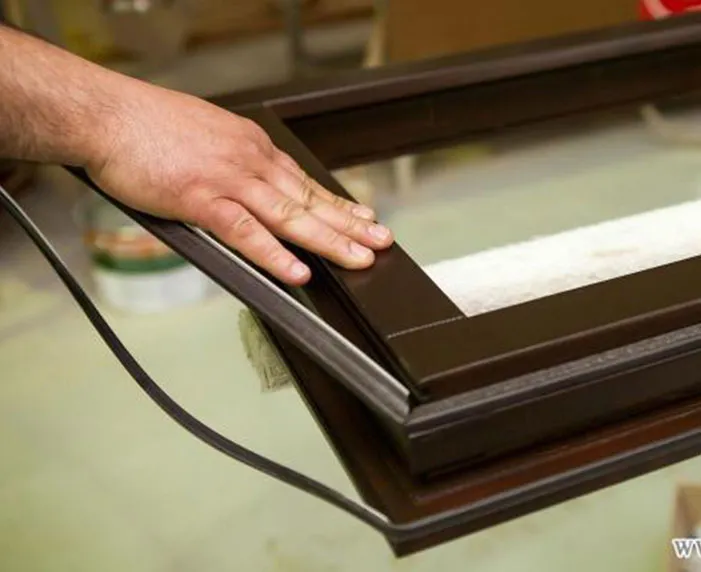

Если вы перевели все цапфы, ножницы или верхнюю петлю створки, поворотно-откидную планку в зимний режим, а окна все равно продувают, то рекомендуется заменить ответные планки на усиленные или регулируемые на прижим (соответственно перевести их на зимний режим), а также рекомендуется заменить уплотнитель на новый соответствующий вашей профильной системе или на ремонтный КВЕ 228 (подходит под все системы).
Регулировка нижней петли по горизонтальной оси
Регулировка нижней петли по горизонтальной во всех фурнитурных системах стоит по умолчанию. Удобнее открыть створку и регулировать петлю по вертикальной оси со стороны противоположной петле. Если поворачивать винт по часовой стрелке, то окно двигается от вас (2 мм максимальная длина хода), а если против, то на вас. Регулировка нижней петли по горизонтали нужна тогда, когда обнаружено продувание по низу вертикальных брусков створки.
Размер створки соответствующий размеру проема должен быть во всех профильных системах (Rehau, Veka, KBE) должен превышать его на 16 мм. Если створка больше проема на 18 мм и более или меньше 14 мм и более, то отрегулировать створки так, чтобы не было продувания скорее всего не получится (из-за регулировочного хода 2 мм).

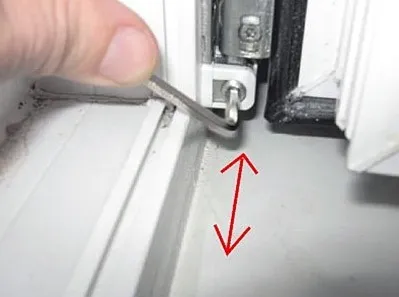

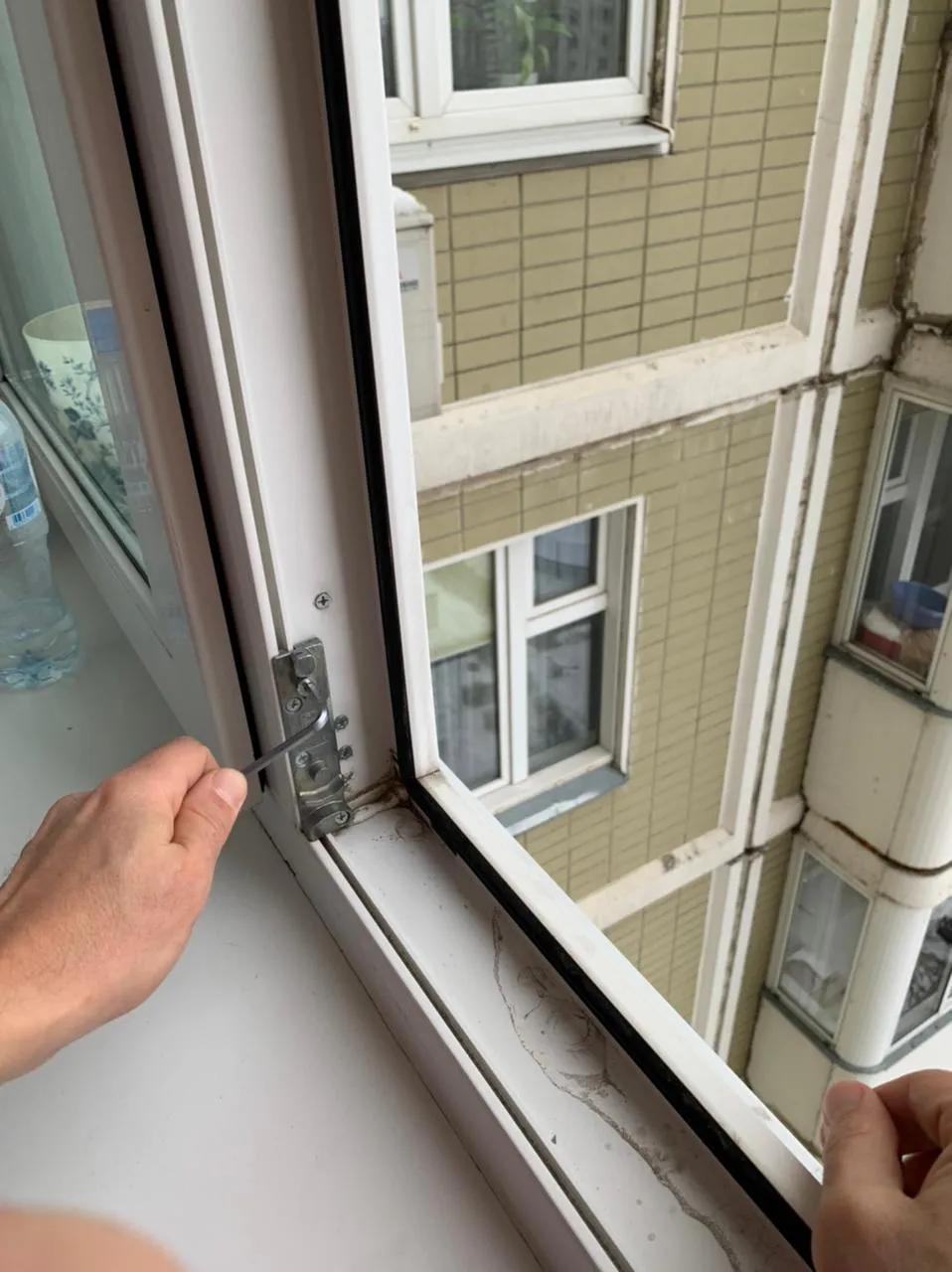

Регулировка нижней петли по вертикальной оси
Во всех фурнитурных системах эта опция стоит по умолчанию. Для регулировки потребуется шестигранник 4 мм, лучше использовать профессиональный шестигранник, так как бытовым, из-за того, регулировочный винт находится глубоко, то другой частью (она короткая) недостаточно будет момента, создаваемого усилием, для регулировки. Данной регулировкой мы поднимаем створку по вертикали (длин хода +- 2 мм), что может устранить продувание по низу или верху горизонтальных брусков створок.
Другие виды ремонта пластиковых окон
Не закрывается створка
от 2300
руб
Настройка фурнитуры
от 500
руб
Замена стеклопакета
от 2500
руб
Установка откосов
от 1500
руб
Установка москитных сеток
от 1000
руб
Устранение запотевания
от 1500
руб
Причины запотевания пластиковых окон изнутри помещения
Выпадение конденсата на стеклопакетах изнутри квартиры встречается не так уж редко. Виной всему является точка росы. Содержащий воздух в квартире при температуре 21 оC и относительной влажности, например 60%, охлаждается до 12,9 оC и ниже, в результате достигается точка росы и относительная влажность воздуха по нижнему краю стеклопакета становится равной 100%, что означает, что пара в таком газе больше содержаться не может и он начинает конденсировать (появляются капли воды). Иногда возникает вопрос: «Почему конденсат выпадает по периметру нижней части стеклопакета?» Ответ прост: «Внизу стеклопакета находится более влажный воздух, чем наверху, а стекло, находящееся близко от алюминиевой дистанционной рамки холоднее, чем на дальнем расстоянии.»
Причиной выпадения конденсата на стеклопакетах является: влажность воздуха, температура воздуха на наружном стекле стеклопакета. Вывод – чтобы, избавится от росы на окнах нужно: понижать влажность в квартире, повышать температуру воздуха возле стеклопакета и повышать коэффициент теплопроводности стеклопакета, чтобы снизить температуру стекла, одной из своих поверхностей обращенного вовнутрь помещения.
Читайте также
Бесплатный вызов Замерщика
Адреса представительств
Как правильно отрегулировать пластиковые окна на зиму?
Для правильной регулировки пластиковых окон на зиму, следует выполнить следующие шаги:
Проверить состояние уплотнителей: Убедитесь, что уплотнители не порваны и нигде не выступают. Если нашли какие-то дефекты, их необходимо заменить.
Проверить работу фурнитуры: Откройте и закройте окно несколько раз, чтобы проверить работу замков, петель и ручек. Если какие-то элементы не функционируют должным образом, замените их.
Проверить створку на равномерность: Убедитесь, что створка окна находится в правильном положении и не имеет большого зазора между рамой и створкой.
Проверить наличие зазоров: Проверьте зазоры между рамой и стеной. Если зазоры слишком большие, следует установить утеплитель или силиконовую герметизацию.
Настроить вентиляционные клапаны: Проверьте вентиляционные клапаны и настройте их таким образом, чтобы в зимнее время они не позволяли замерзать воздуху внутри помещения.
Проверить уровень и герметичность: Проверьте, что окно находится в горизонтальном положении и не имеет никаких щелей, которые могут пропускать холодный воздух.
После выполнения всех этих шагов, окна будут правильно настроены на зиму, обеспечивая тепло и комфорт в помещении.
