Долгое (очень долгое) время я страдал от того, что не могу выполнять работы, связанные с гибкой труб. "Взрослый" промышленный станок не вмещался в мой бюджет, а гидравлические трубогибы арбалетного типа годятся только для сантехнических работ, т.к. портят тонкостенные трубы. Поэтому пришлось взяться за изготовление трубогиба, который бы устраивал меня по качеству гибки, самому.
Как водится, начал с изучения мирового опыта. Обидно, но у нас большая часть публикаций про самостоятельное изготовление оборудования сводится к "я украл в цеху два ржавых швеллера и сварил их между электродом на даче — зацените мой офигительный станок". Поэтому снова пришлось обратиться к зарубежному опыту. Выяснилось, что наиболее качественным методом гибки является намотка на оснастку. От этого и стали плясать.
В гаражной среде у буржуев очень популярны ручные трубогибы с приводом от зубчатой рейки (такой я тоже строил — опишу отдельно). В то же время, очень многие обладатели таких станочков стремятся оснастить их гидравлическим приводом. Поэтому я решил сразу строить гидравлическую версию.
На момент постройки станка я работал в гараже площадью 7х4 метра, поэтому избытка полезной площади не наблюдалось. Нужно было сделать такой станок, чтобы он не требовал большого количества места ни для работы, ни для хранения. К счастью, в моем гараже были высокие (порядка 4.5 метров) потолки, и это определило выбор форм-фактора станка. Он будет вертикальным.
Сперва я заказал в Штатах гибочные ролики от компании JD2 (пожалуй, самый популярный производитель трубогибов для малых мастерских в США). С оснастки были сняты размеры, и на их основании в SolidWorks была сделана 3D-модель будущего трубогиба. По этой модели из 14мм стали плазмой были вырезаны будущие детали станка.

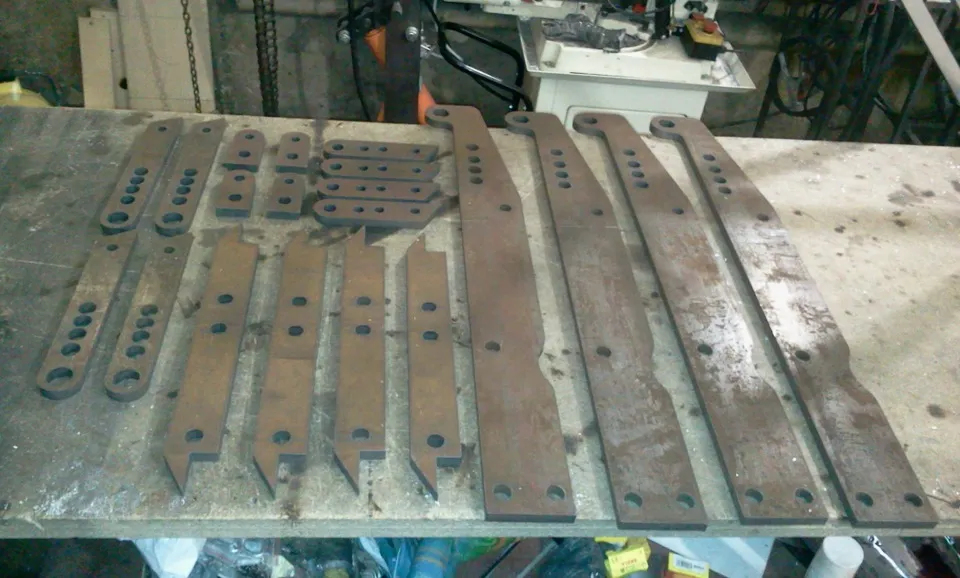

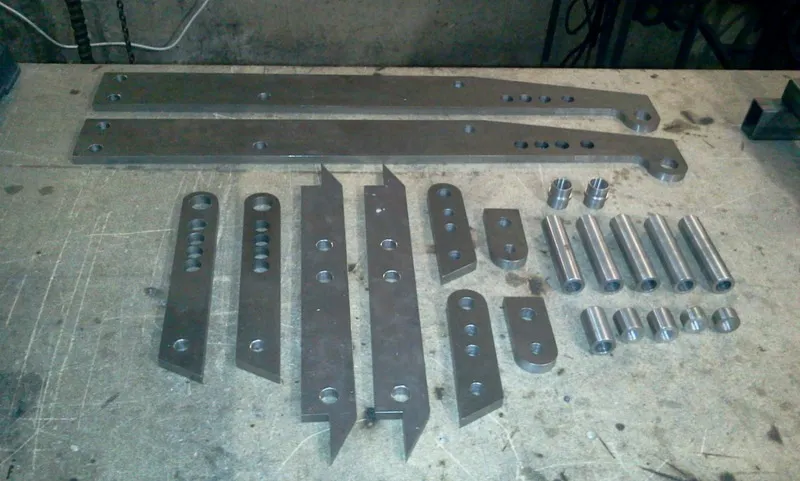

Детали будущего трубогиба
Далее в деталях были отфрезерованы все необходимые отверстия. Плазменная резка (даже с ЧПУ) не позволяет делать отверстия с нужной точностью. В металле большой толщины они получаются коническими (т.е. на выходе радиус меньше, чем на входе) — это побочный эффект технологии. А если оператор станка наплевательски относится к делу, то отверстие будет еще и не круглым. Поэтому я ограничился лишь разметкой центров отверстий, а сами отверстия делались на фрезерном станке.
Далее были сделаны все необходимые токарные детали: дистанционные и переходные втулки, оси и пальцы для крепления оснастки. Осей и пальцев на фото нет, т.к. они в этот момент были в термичке на закалке.
Детали трубогиба
Далее был куплен длинноходный гидравлический домкрат с пневмоприводом, который используется в гаражных кранах и другой подобной технике. Это самое популярное решение для организации гидравлического привода трубогиба у зарубежных владельцев малых мастерских. Такой гидроцилиндр дает усилие 8 тонн и приводится в действие от обычного пневмокомпрессора, способного выдать 110-120 psi (7.5 атм) — он найдется в любой уважающей себя мастерской. Это позволяет отказаться от применения дорогих гидравлических компонентов. В РФ, правда, такие гидроцилиндры не купить — пришлось заказывать из-за рубежа.

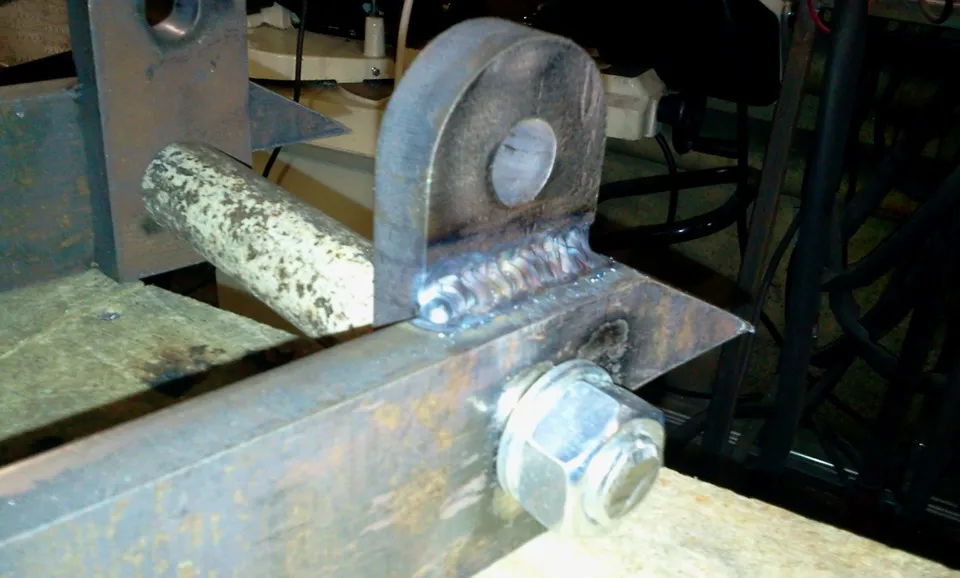

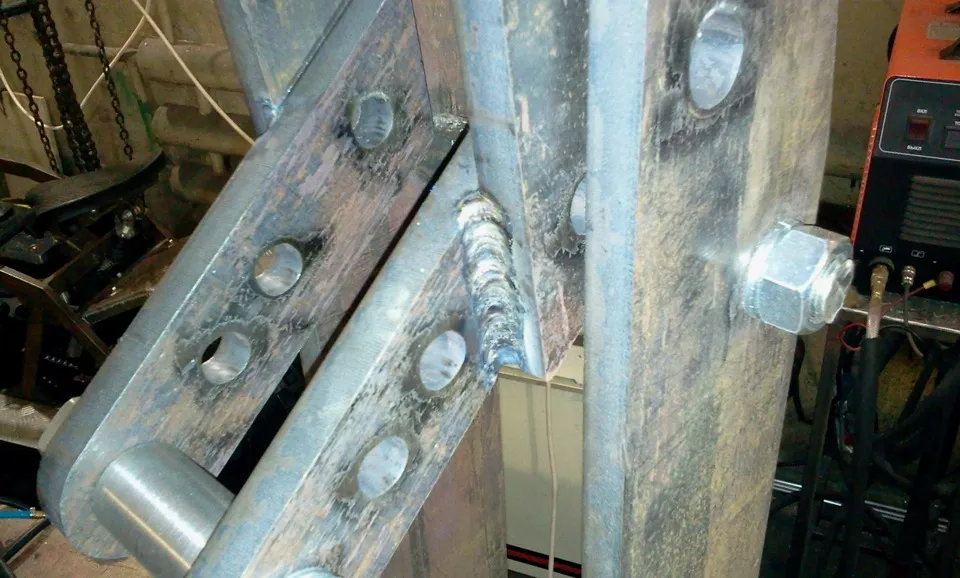

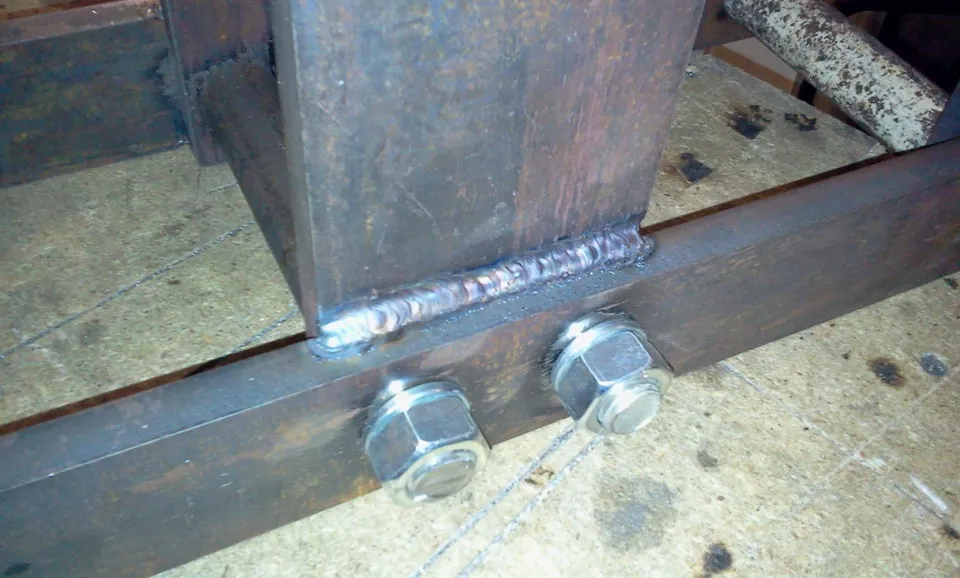

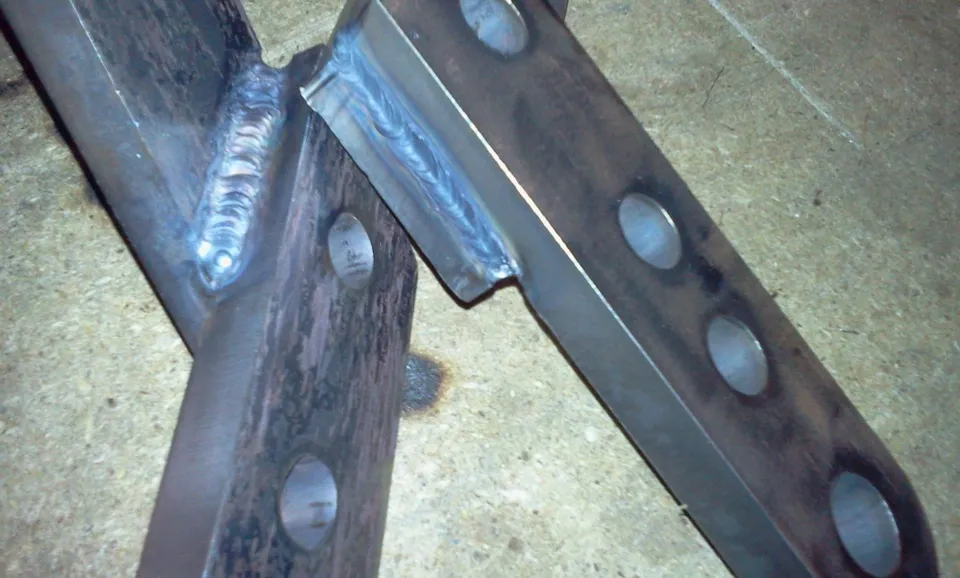

Когда все необходимые детали были на руках, пришло время сборки. Детали рычагов и рамы, где требовалось, сварил между собой. Остальные соединения выполнил на болтах.
Установил на трубогиб гидроцилиндр, вставил оснастку, подключил к компрессору, "зарядил" трубу — можно делать первый гиб.

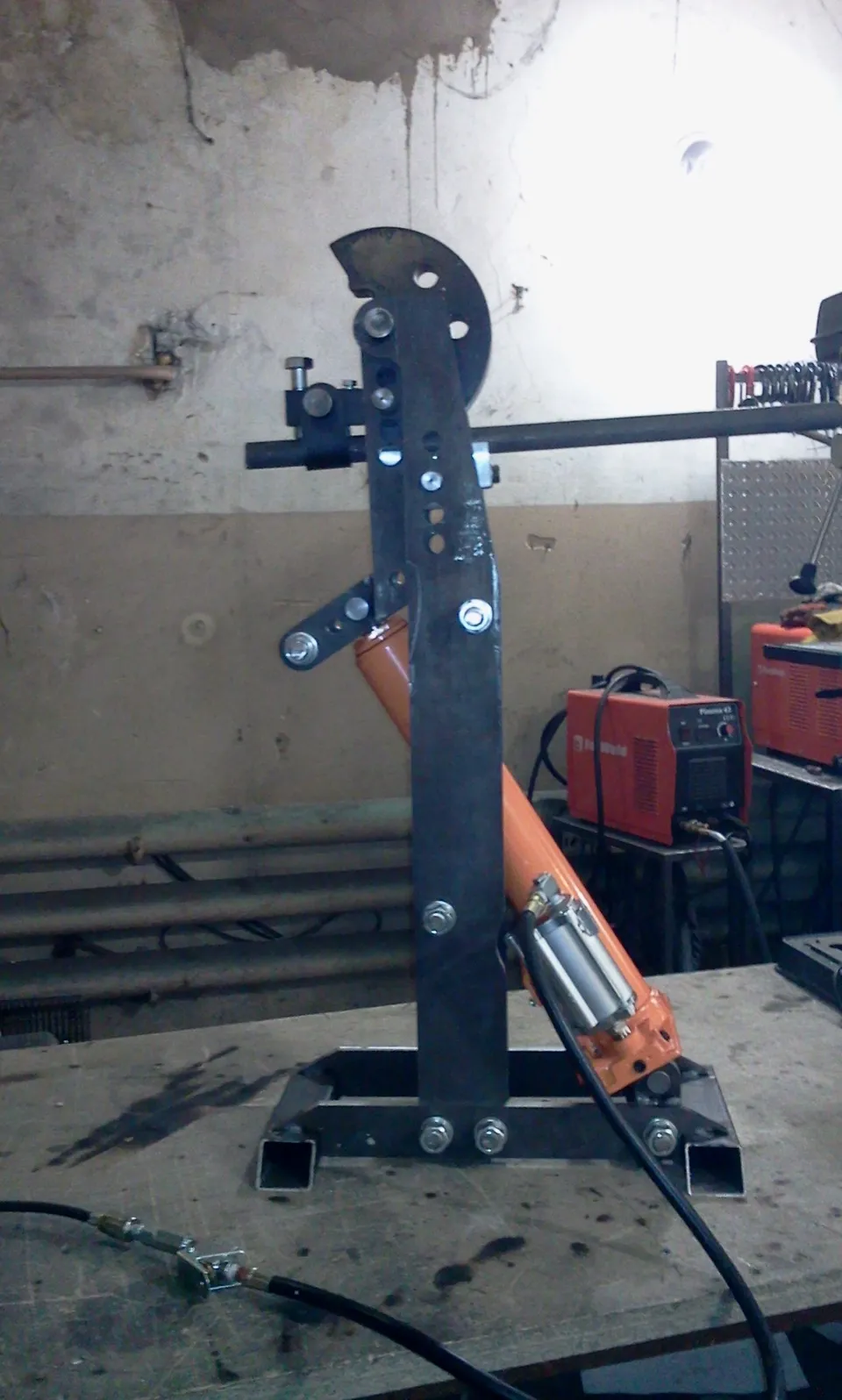

Первый запуск трубогиба
Испытывал на трубе диаметром 30мм с толщиной стенки 2.5

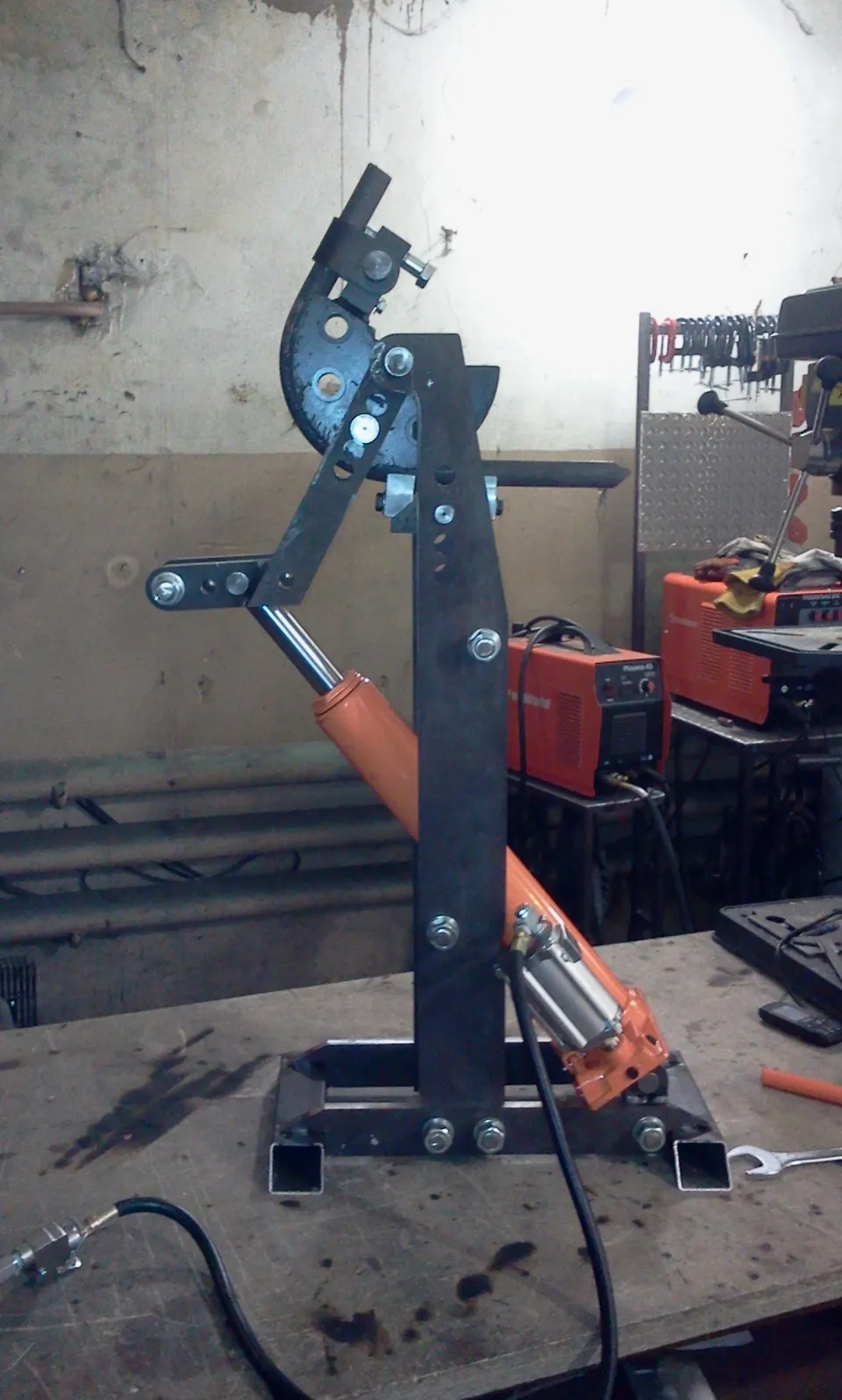

Первый гиб
Результат превосходит все ожидания — гиб на 180 градусов, очень чистый. Есть незначительные искажения, которые скорее определяются наощупь, чем видны.

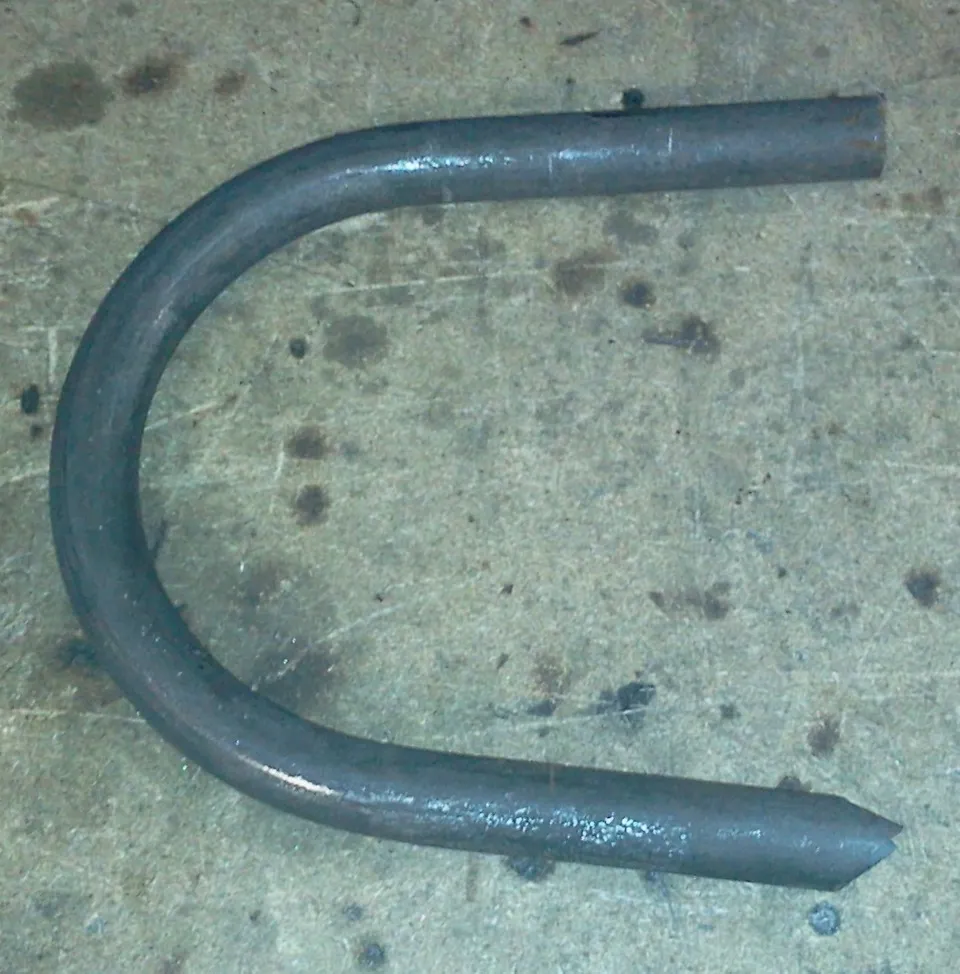

Тестовый гиб. Труба D=30мм с толщиной стенки 2.5мм.
Попробовал сделать гибы в нескольких плоскостях на более тонкой трубе (22мм) с толщиной стенки 2мм.

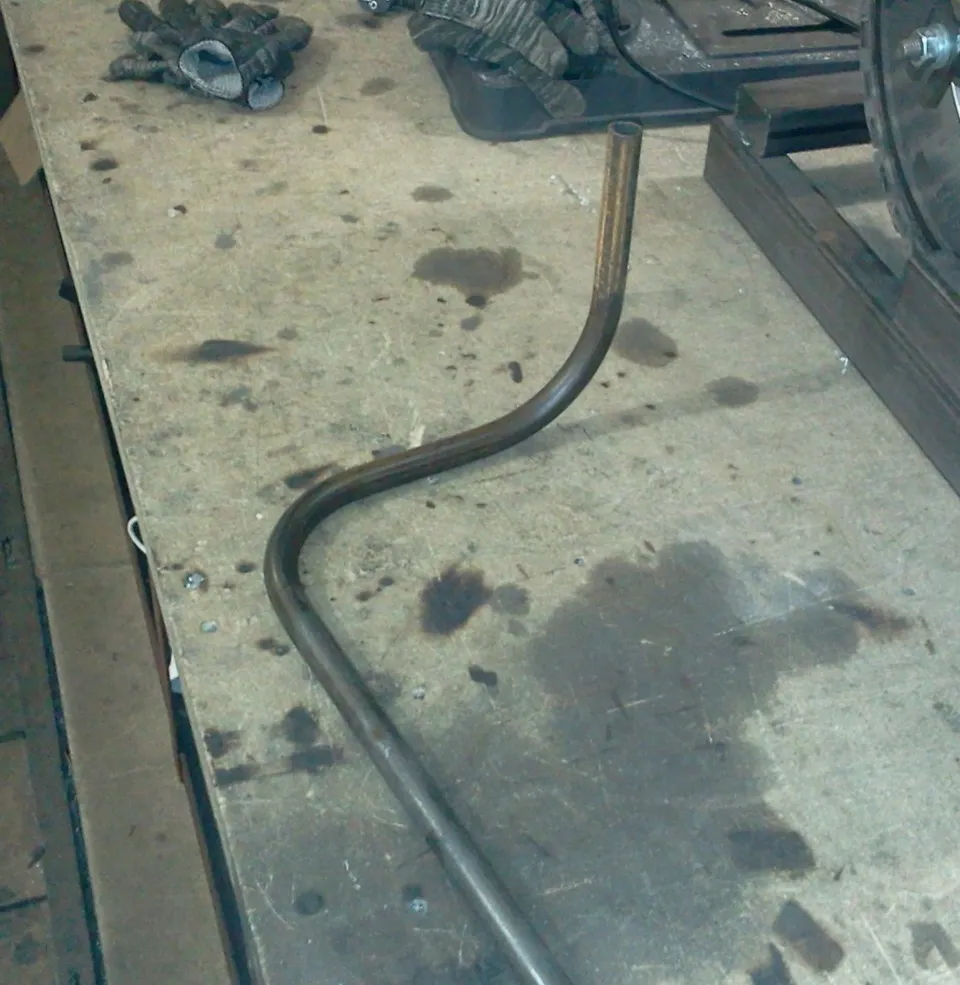

Результат гибки в нескольких плоскостях.
Испытания прошли удачно — можно красить. Как известно, автомобили красного цвета мощнее и быстрее на 30%, чем остальные. Это справедливо и для другого оборудования, поэтому вопрос о выборе цвета даже не стоит.

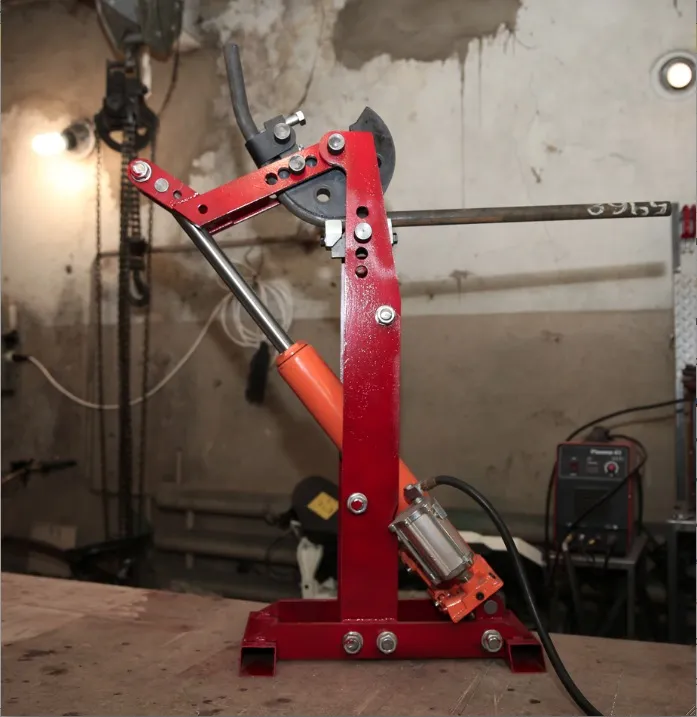

Красный — значит мощный 🙂
Как я уже говорил, трубогиб приводится в действие от пневмокомпрессора. У меня вот такой:

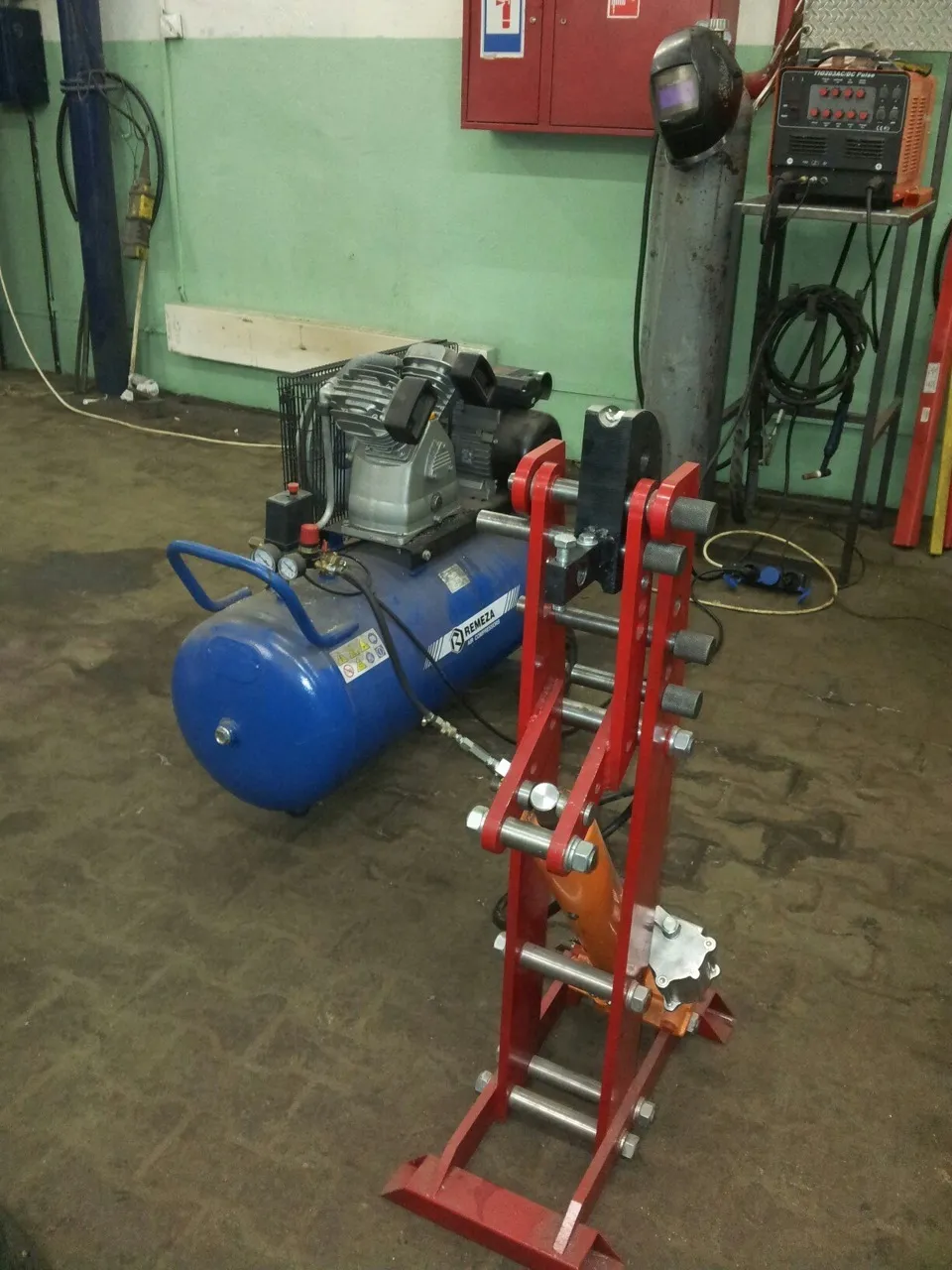

Пневмогидравлический трубогиб и компрессор
Тем не менее, если компрессора под рукой нет, можно воспользоваться и ручным приводом — как у обычного домкрата (он тоже присутствует). Скорость гибки, конечно, значительно меньше, но мощность от этого не страдает.
Кстати, о мощности. Трубогиб работает со стальными (черная сталь, нержавейка) и алюминиевыми трубами диаметром до 50мм, гнет стальной прут толщиной до 25мм. При наличии соответствующей оснастки может гнуть квадратную профильную трубу вплоть до 40х40х3.
Сперва я пользовался американской оснасткой от JD2, но потом разобрался с размерами перешел к импортозамещению 😉 Теперь оснастку можно делать у нас, хотя это и тот еще геморрой, честно говоря.

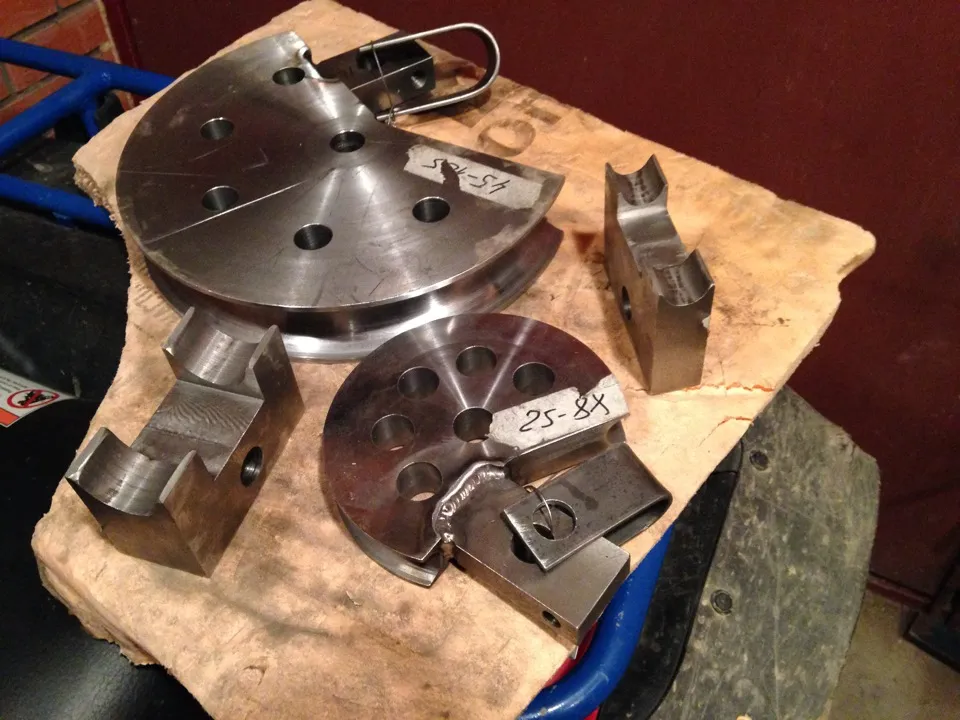

Оснастка для трубогиба
Этот трубогиб работает у меня в мастерской и сегодня. С его помощью мы гнем трубы для своих нужд и различных проектов, которые делаем для своих клиентов. Со временем я немного оптимизировал конструкцию, но это уже другая история.
Недавние примеры использования:

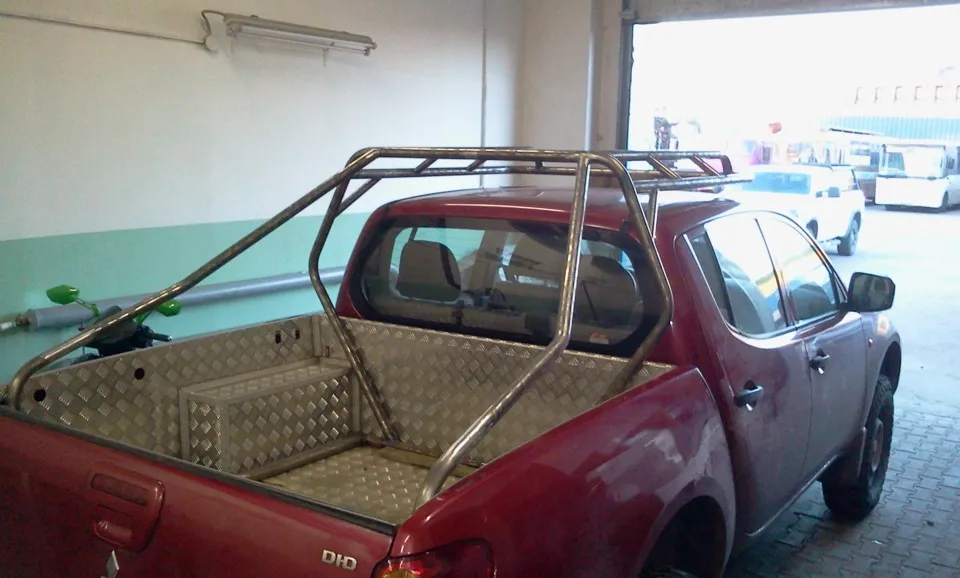

Строительство консольного багажника

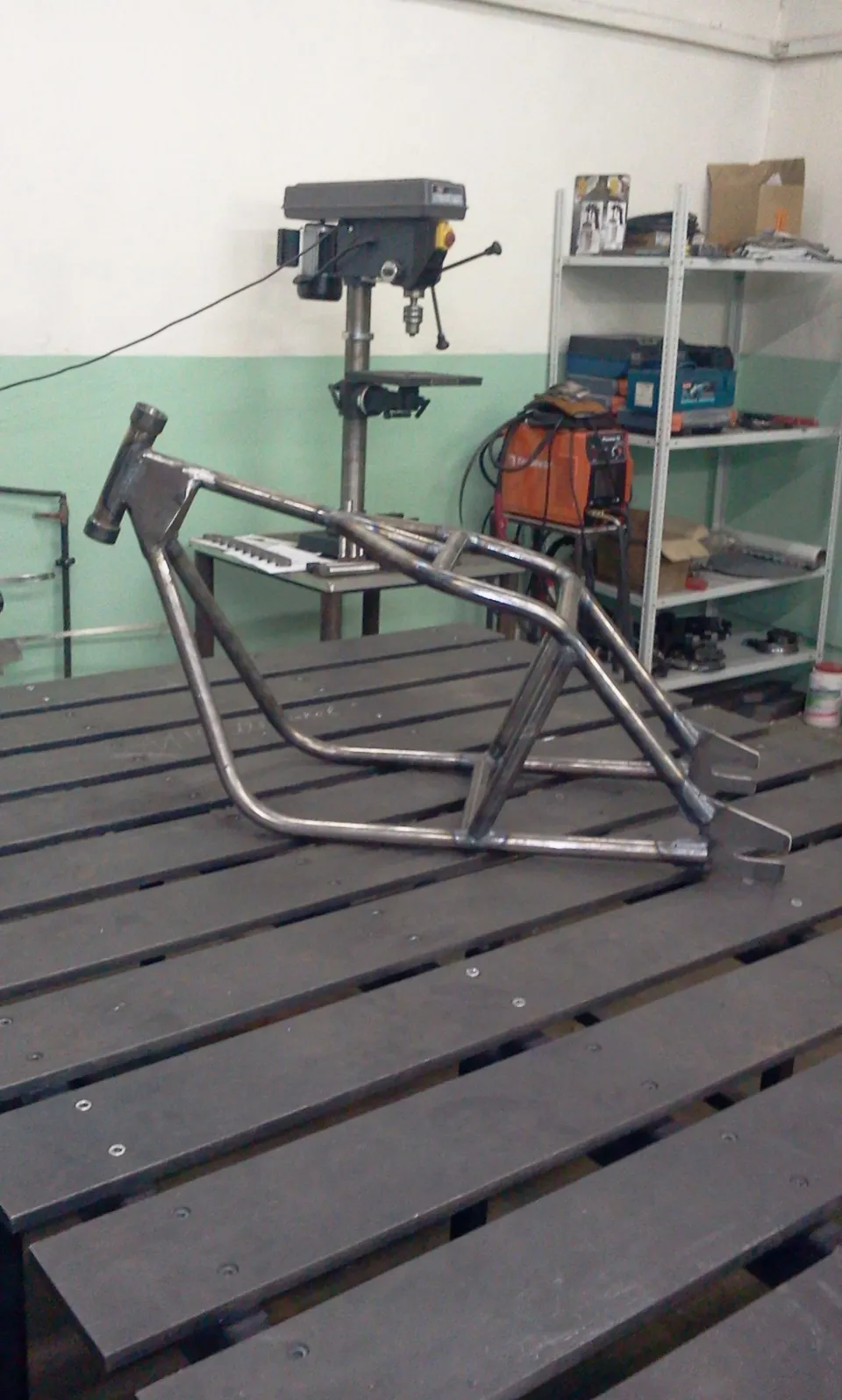

Рама для компактного мотовездехода

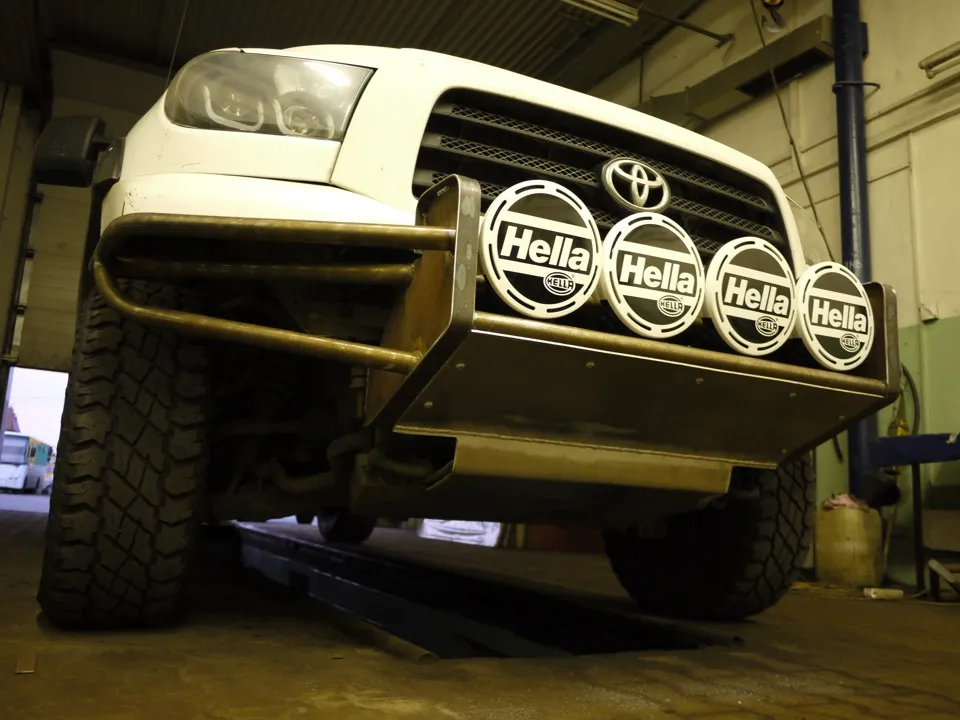

Строительство раллийного бампера для Toyota Tundra
