Установка бойлера косвенного нагрева к одноконтурному котлу: основные схемы подключения

Хотите улучшить систему горячего водоснабжения в доме? В нашей новой публикации вы найдете основные схемы и руководство по установке бойлера косвенного нагрева в сочетании с одноконтурным котлом. Узнайте, как правильно подключить бойлер и создать эффективную систему нагрева воды для вашего комфорта и удобства.

Содержание

Характеристики косвенного бойлера

Правила подключения бойлера

Подключение с трехходовым клапаном

Подключение с двумя насосами

Обвязка с гидрострелкой

Метод рециркуляции

Энергонезависимый метод

Производители бойлеров косвенного нагрева

Подключение БКН к одноконтурному котлу Viessmann

Подключение БКН к одноконтурному котлу Protherm

Коротко о главном

В небольшом помещении частного дома отсутствует необходимость устройства двух автономных инженерных систем – отопления и горячего водоснабжения. В связи с этим, многие владельцы принимают решение установить котельное оборудование с бойлером косвенного нагрева. При выборе типа водонагревательного агрегата следует определить, какое количество рабочих контуров может понадобиться. Существует мнение, что для организации комбинированной системы требуется двухконтурный котёл. Подключение косвенного бойлера к одноконтурному котлу также не вызовет трудностей, если учесть все технологические нюансы.

Система отопления с бойлером косвенного нагрева

Накопительный водонагреватель, обвязанный с котельной установкой

Характеристики косвенного бойлера

Чтобы выполнить подключение бойлера косвенного нагрева к одноконтурному отопительному котлу, необходимо для начала ознакомиться с особенностями оборудования. БКН – это водогрейный накопительной бак, имеющий следующие отличительные характеристики:

  • Независимость от электрической сети.
  • Отсутствие активного нагревательного элемента.
  • Внутри резервуара расположен трубчатый змеевик, по которому циркулирует нагретый в водонагревательной установке теплоноситель.
  • Нагрев холодной воды для нужд ГВС осуществляется путём теплоотдачи горячей жидкости от змеевика.
  • Оборудование не может работать без обвязки с одноконтурным или двухконтурным котлом.

Купить бойлер косвенного нагрева можно в нашем интернет-магазине.

Обвязка бойлера косвенного нагрева

Накопительный водонагреватель в котельной

Бойлер косвенного нагрева (БКН) снабжается 4 патрубками. Два из них предназначены для поступления и отвода чистой воды, а вторые два – для соединения с подающей и обратной магистралями контура котельного оборудования.

Бойлер косвенного нагрева для твердотопливного котла

Пример установки бойлера

Правила подключения бойлера

Чтобы принятая схема подключения бойлера косвенного нагрева к одноконтурному котлу работала без сбоев, необходимо придерживаться следующих правил:

  • БКН и источник обогрева следует размещать на максимально близком расстоянии друг от друга дли предотвращения теплопотерь во время движения теплоносителя.
  • В системе обязательно должен присутствовать расширительный бачок, который компенсирует тепловое расширение перегретой жидкой среды и препятствует разгерметизации фитингов.

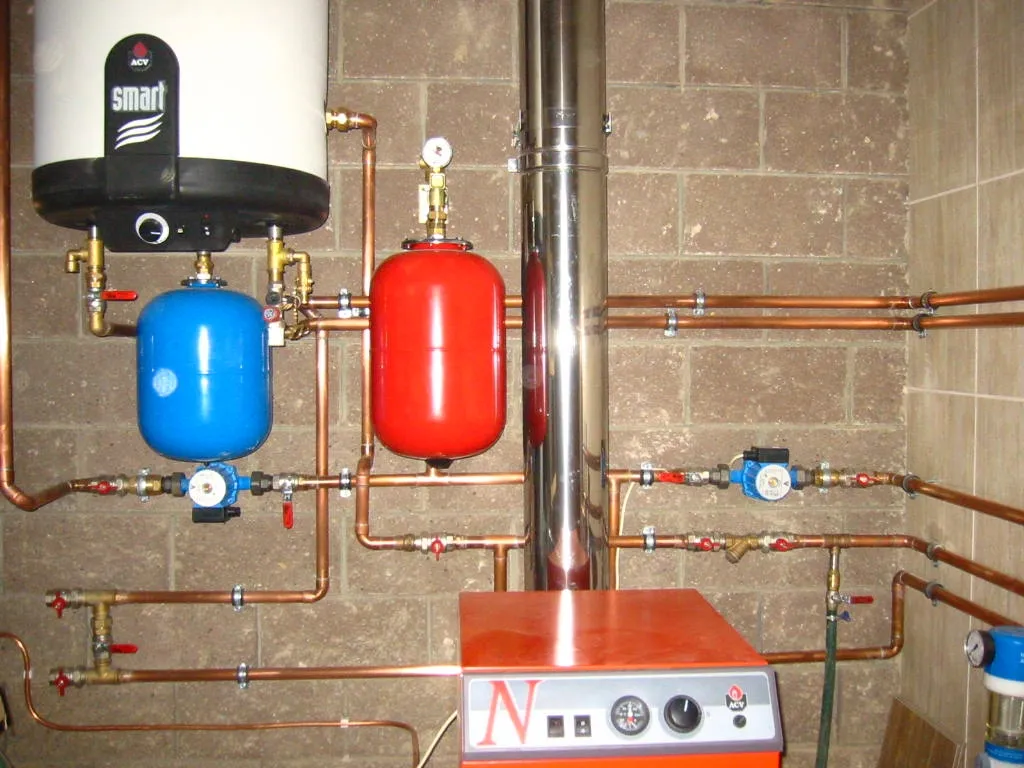

Расширительный бак для бойлера косвенного нагрева

Мембранный бачок в системе

  • Все места сопряжений линейных элементов трубопровода с водонагревательной установкой и БКН должны оснащаться запорными кранами для возможности быстрого демонтажа агрегата без опорожнения всей системы.
  • На пути движения теплоносителя в трубах следует ставить обратные клапаны, которые препятствуют противотоку жидкой среди при неработающем насосе.
  • Учитывая, что циркулирующий теплоноситель содержит множество посторонних примесей и растворённых солей, при длительной эксплуатации из жидкости начнут оседать твёрдые частицы. Чтобы трубы не зарастали и на местах поворотов не появлялась накипь, следует вмонтировать в систему фильтры и станцию очистки по принципу обратного осмоса.

Заказать установку водонагревателя можно в нашей компании. Чтобы узнать больше информации об услуге и связаться со специалистом, перейдите в раздел «услуги».

Ниже приводятся востребованные схемы подключения одноконтурного газового котла с бойлером косвенного нагрева и системы отопления.

Фильтр для воды в систему водоснабжения

Установка фильтрующей станции

Подключение с трехходовым клапаном

Трехходовой клапан – это запорно-регулирующий элемент, позволяющий вести попеременное переключение потоков с отопления на ГВС в автоматическом режиме. Если использована такая обвязка газового котла с бойлером косвенного нагрева, бойлер работает по следующему принципу:

  • К котлу одновременно подключаются системы отопления и БКН.
  • Потоки разделяет трёхходовой клапан.
  • При наполнении накопительной ёмкости бойлера водой, термостат определяет её температуру, заслонка клапана перекрывается, и насос начинает транспортировать теплоноситель только на нагрев БКН.
  • По мере нагрева воды в баке до нужной температуры, автоматика перекрывает трёхходовой клапан и снабжает теплоносителем систему обогрева.
  • Когда в доме начинается разбор ГВС, уровень нагретой воды в накопительном резервуаре падает, и к ней начинает подмешиваться свежая.
  • Термостат определяет перепад температур и вновь перекрывает клапан для нагрева БКН.

Такая схема подключения бойлера косвенного нагрева к одноконтурному газовому котлу
легко поддаётся балансировке, но подходит только для небольших домов с площадью до 100 кв. м, так как температура теплоносителя одинаковая для всех систем, и большое количество радиаторов при высокой скорости циркуляции не будет иметь должного эффекта при обогреве помещения. При слишком быстрой циркуляции нагретая жидкость просто не успеет отдать тепло потребителям.

Подключение трехходового клапана к котлу

Трёхходовой клапан в системе

Подключение с двумя насосами

Чтобы понять, как подключить бойлер косвенного нагрева к одноконтурному газовому котлу с 2 насосами, следует выяснить принцип взаимодействия двух систем:

  • На подающей магистрали каждой системы – отопления и ГВС монтируется по 1 насосу, каждый из которых работает независимо друг от друга.
  • Трёхходовой клапан в системе не ставится, а все разветвления контура сопрягаются при помощи тройниковых фитингов.
  • Автоматика контролирует скорость циркуляции теплоносителя таким образом, что потоки с разными температурными параметрами почти не смешиваются.

Такая система идеально работает в летнее время, когда отопление уже не требуется – один из насосов просто отключается, котёл работает в экономном режиме исключительно на нужды ГВС.

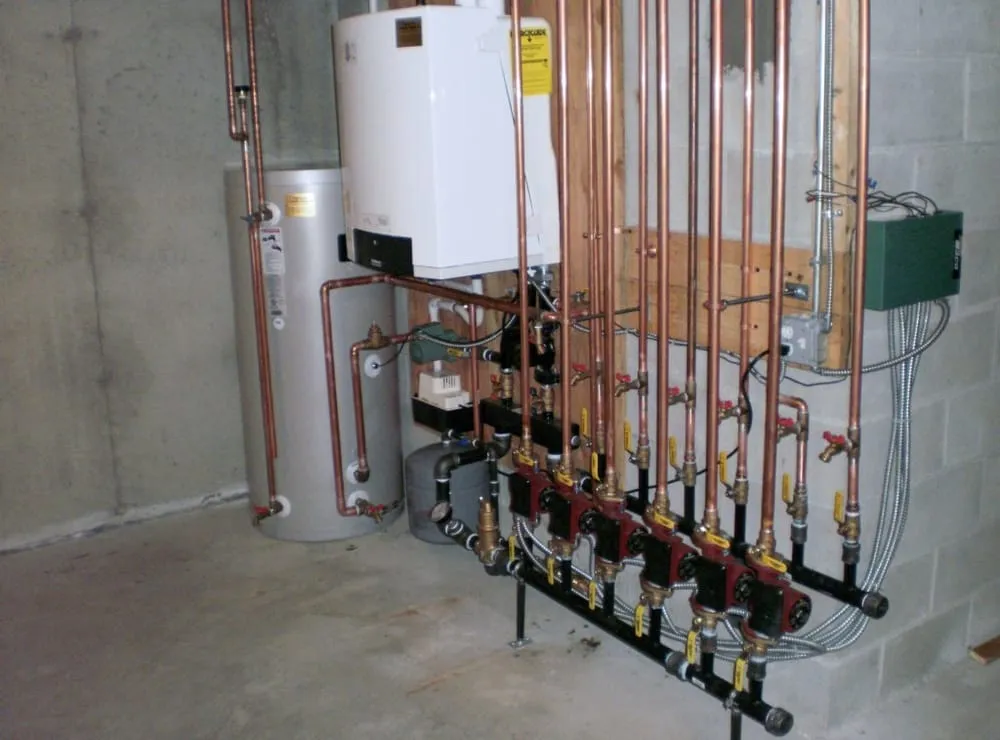

Обвязка котла с бойлером косвенного нагрева

Подключение с двумя циркуляционными насосами

Обвязка с гидрострелкой

Подключение бойлера косвенного нагрева к одноконтурному газовому котлу с установкой распределительной гребёнки является наиболее совершенным методом и предоставляет владельцу жилого дома множество преимуществ:

  • К одному распределительному узлу можно подключить не только циркуляционный контур отопления и БКН, но также несколько других закольцованных магистралей.
  • Позволяет устроить систему тёплого пола одновременно с классическим радиаторным отоплением на одном контуре.
  • Каждый патрубок гребёнки снабжается регулятором, с помощью которого можно как уменьшить, так и увеличить интенсивность теплового потока.
  • Позволяет выключить одну или несколько элементов системы при необходимости.
  • На каждой подаче гидрострелки ставится циркуляционный насос, меняющий интенсивность теплоотдачи при одинаковой температуре жидкости в трубах.

Главный минус такой конструкции – сложный монтаж и калибровка системы. Каждый запорно-регулирующий вентиль должен быть выставлен таким образом, чтобы равномерно распределить расход теплоносителя для каждого контура в пропорциях от площади теплоотдачи.

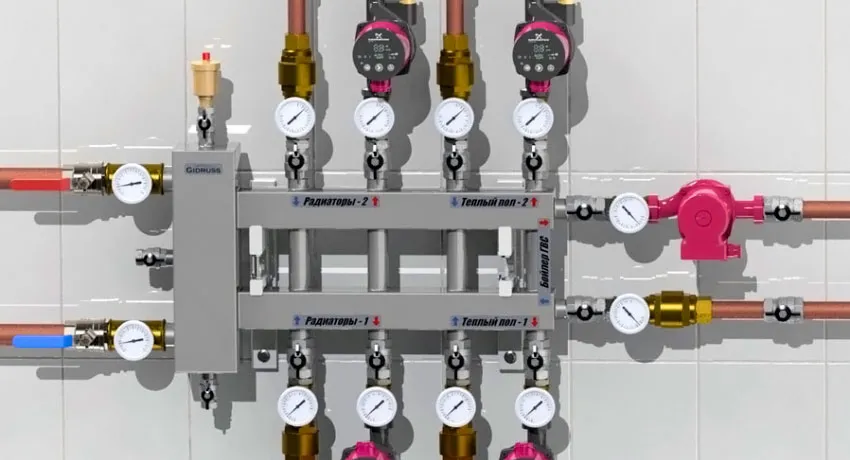

Распределительный коллектор отопления

Гидрострелка

В видео подробно рассказывают о схеме обвязки бойлера косвенного нагрева с помощью гидрострелки

Метод рециркуляции

Обвязка одноконтурного газового котла с бойлером косвенного нагрева по методу рециркуляции также имеет некоторые преимущества. На замкнутое кольцо можно установить зигзагообразный нагревательный элемент в санузле – полотенцесушитель. Это позволит обогревать отдельные помещения в летнее время, когда контур отопления отключен. Подача теплоносителя в полотенцесушитель осуществляется с той же магистрали, что и на БКН.

Заказать монтаж системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и связаться со специалистом, перейдите в раздел «услуги».

В видео рассказывают об обвязке БКН и одноконтурного агрегата с помощью трёхходового клапана

Энергонезависимый метод

Данная схема подключения косвенного бойлера к одноконтурному газовому котлу основана на действии гравитационных сил. БКН монтируется в верхней точке системы таким образом, чтобы теплоноситель мог двигаться самостоятельно по трубам с уклоном. Нагретый теплоноситель перемещается под действием вышележащих слоёв воды под действием силы тяжести. При перемещении жидкости верхний слой проходит нагрев в теплообменнике и транспортируется для осуществления теплоотдачи под тяжестью следующих слоёв, расположенных выше.

Полотенцесушитель водяной из нержавеющей стали

Подключение полотенцесушителя

Главный недостаток такой схемы – необходимость устройства труб с увеличенным сечением, а также наличие свободного места для обеспечения требуемого уклона подающей и обратной магистралей.

При просмотре ролика можно узнать информацию о том, как и зачем монтировать косвенный бойлер

Производители бойлеров косвенного нагрева

Подключение бойлера к котлу – распространенная схема для отопления дома и пользования горячей воды, поэтому на рынке представлен широкий ассортимент необходимого для этого оборудования. Среди брендов, выпускающих бойлеры косвенного нагрева, согласно отзывам потребителей, можно выделить 5 лучших:

  • Baxi. Крупнейший в мире итальянский бренд, существующий на рынке более 150 лет. Продукция компании известна в большинстве стран как оборудование премиум класса. Отличается высоким уровнем надёжности, технологичностью и долговечностью. Минус – слишком высокая розничная цена. Наиболее удачная модель БКН данного бренда, пользующаяся активным спросом среди потребителей, – Baxi Premier Plus 150.
Водонагреватель накопительный Baxi

Baxi Premier Plus в ассортименте

  • Protherm. Известная компания из Словакии, специализирующаяся на производстве недорогих моделей котлов и другого сопутствующего водогрейного оборудования. Предприятие имеет собственные производственные мощности в России, а также дилерские центры во многих крупных городах. Лучшая модель БКН от данной компании – Protherm FE 200/6 BM, согласно отзывам пользователей.
  • Thermex. Самый известный отечественный производитель бойлеров. Продукция представлена на рынке в огромном ассортименте и подходит для любых жилых и общественных зданий. Компания специализируется на производстве бойлеров прямого и косвенного нагрева. Среди всех модификаций БКН наибольшей популярностью пользуется модель Thermex Combi Inox IRP 150 V, благодаря комбинированной схеме. Оборудование одновременно оснащено змеевиком для подключения контура водонагревательного агрегата и встроенным ТЭНом.
Водонагреватель накопительный электрический Thermex

Thermex Combi Inox IRP 150 V

  • Gorenje. Бренд из Словении с 70-летней историей производит бытовую технику и водогрейное оборудование, включая бойлеры, газовые и электрические котлы. Самая востребованная модификация БКН – Gorenje GV 120, отличающаяся эксклюзивным дизайнерским решением в сочетании с расширенным функционалом и повышенной надёжностью.
  • Vaillant. Знаменитая немецкая компания, основанная более 140 лет, выпускает оборудование повышенной ценовой категории. Бойлеры косвенного нагрева от данного производителя представлены отдельной линейкой с флагманом Vaillant uniSTOR VIH R 150/6 B (BR)

Указанные выше компании предоставляют своим клиентам длительное гарантийное обслуживание на поставленное оборудование. При наличии поломки не по вине пользователя агрегаты обслуживаются за счёт компании на протяжении 3–10 лет в зависимости от внутренней политики бренда.

Бойлер косвенного нагрева vaillant

Vaillant uniSTOR VIH R 150/6 B (BR)

В ролике подробнее о бойлере косвенного нагрева «Протерм»

Подключение БКН к одноконтурному котлу Viessmann

Подключение бойлера косвенного нагрева к одноконтурному котлу «Висман Витопенд 100» осуществляется по классической схеме с применением гребёнки, 2 насосов или трёхходового клапана. Учитывая особенности продукции бренда, при обвязке следует обратить внимание на некоторые нюансы:

  • При установке трёхходового клапана для разделения потоков следует выбирать запорно-регулирующую арматуру того же бренда. Это позволяет настроить автоматику, которая будет обеспечивать полный контроль за всей системой.
  • Схема подключения одноконтурного котла с бойлером косвенного нагрева будет работать идеально, если обвязку проводить по приоритетной схеме. Основной объём теплоносителя должен быть направлен на бойлер, а по завершении его нагрева до выставленной на реле температуры клапан полностью перекрывает доступ теплоносителя к агрегату, и весь поток обеспечивает теплоотдачу в системе отопления.

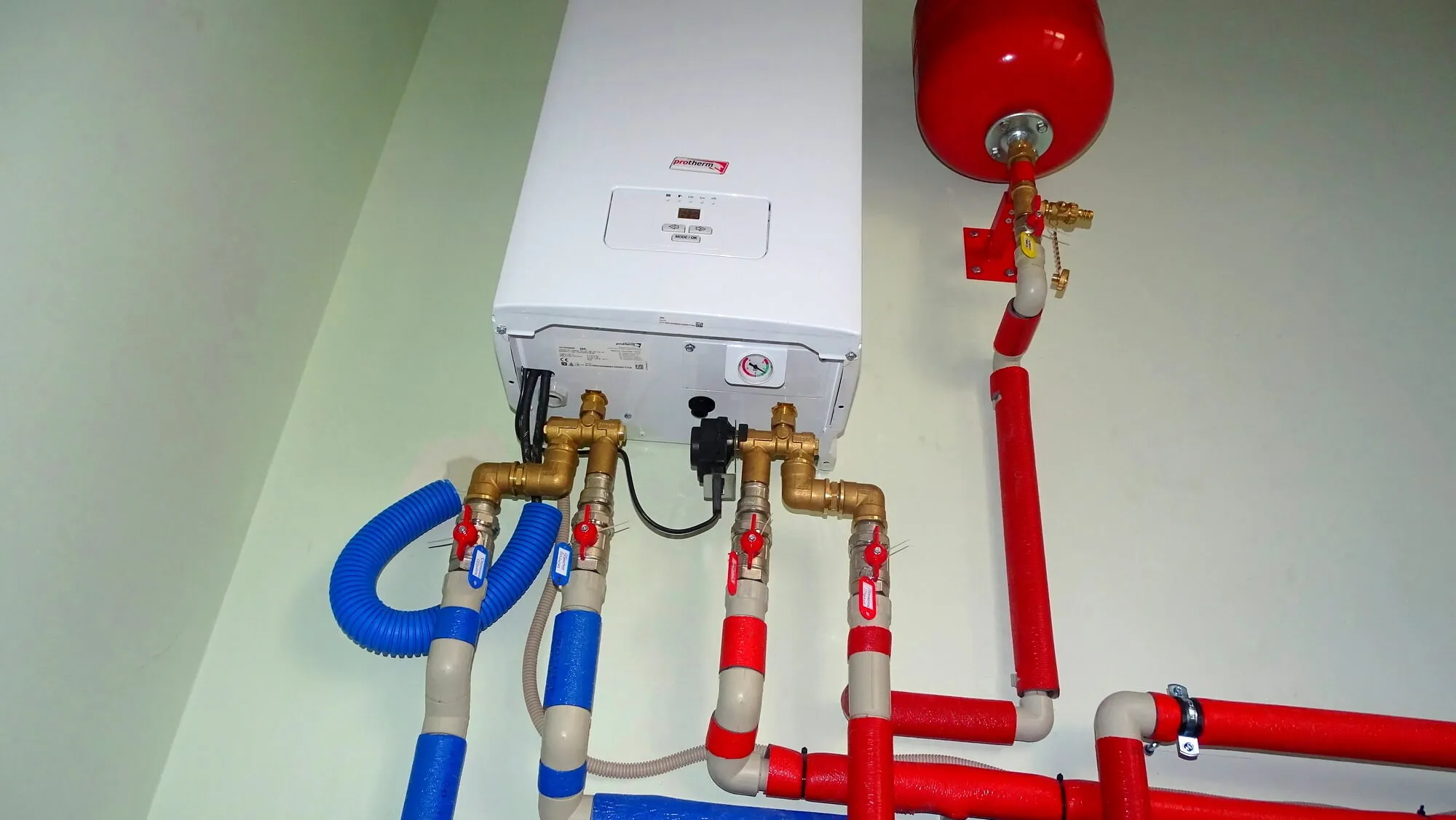

Настенный газовый котел с бойлером косвенного нагрева

Оборудование «Висман», обвязанное с БКН

  • Учитывая, что теплообменник водонагревательного агрегата выполнен из мягкой стали с повышенной проводимостью, следует заранее позаботиться о качестве поступающей в контур воды. Большое количество твёрдых примесей могут вывести агрегат из строя.

При правильной обвязке система будет работать до 10 лет и более без необходимости капитального ремонта и замены основных рабочих узлов.

Подключение БКН к одноконтурному котлу Protherm

Один из лучших способов, как подключить бойлер косвенного нагрева к одноконтурному котлу, – использовать распределительную гребёнку. При установке основных узлов агрегата необходимо учесть некоторые особенности оборудования:

  • Котлы данного бренда отличаются повышенной чувствительностью к предельному давлению в системе. В связи с этим напряжение на мембранном баке должно быть не больше значения, указанного в паспорте купленной установки.
Система отопления с бойлером косвенного нагрева

Котельная установка Protherm

  • При соединении резьбовых металлических фитингов следует учесть состав металла. Все детали должны иметь идентичный коэффициент температурного линейного расширения. В противном случае, в процессе эксплуатации в системе образуется течь, и давление начнёт падать.
  • Схема подключения бойлера косвенного нагрева к одноконтурному котлу «Протерм» предполагает установку гребёнки с автоматической регулировкой потоков теплоносителя. При выборе водонагревательного агрегата следует обращать внимание на количество ступеней переключения мощности. В летнее время, когда контур отопления отключается, интенсивное пламя горелки при малом разборе выведет из строя теплообменник.

При обвязке системы с котлом «Протерм» следует приобрести БКН этого же производителя. Это позволит обслуживать оба агрегата в одном сервисном центре.

В видео демонстрируют простой способ обвязки бойлера и котла

Напольный газовый котел с бойлером косвенного нагрева

Оборудование «Протерм», обвязанное с БКН

Коротко о главном

Обвязка бойлера косвенного нагрева с одноконтурной водонагревательной установкой является оптимальной и самой экономичной схемой одновременного обустройства систем отопления и ГВС в частном жилом доме небольшой площади. Подключение может производиться с применением трёхходового клапана, 2 насосов или распределительной гребёнки. Для достижения большей эффективности можно обеспечить рециркуляцию теплоносителя с отдачей избыточного тепла в отдельные помещения круглый год. При правильном монтаже допускается устройство БКН с гравитационным движением теплоносителя по трубам, что обеспечивает полную энергонезависимость системы.


А вам доводилось подключать бойлер косвенного нагрева к одноконтурному котлу? Какую схему обвязки выбрали? Какие плюсы такой системы можете выделить?
