Установка электросчетчика на опоре в частном секторе и СНТ — правила и высота монтажа на столб ЛЭП

Не знаете, как правильно установить электросчетчик на опоре ЛЭП в частном секторе или СНТ? В нашей статье вы найдете подробные инструкции о высоте монтажа и правилах установки счетчика электроэнергии на столбе ЛЭП. Освойте процесс установки и обеспечьте надежное и безопасное электроснабжение вашего дома!

За последние годы все чаще электрические счетчики устанавливаются на столбе на улице. Связано это с тем, что при таком способе монтажа прибора учета, сотрудникам энергопоставляющих компаний значительно проще снимать показания. Ведь ранее даже в частных домах электросчетчики устанавливались внутри помещений, и, для получения к ним доступа в момент снятия показаний, обязательно требовалось, чтобы дома кто-то был. В противном случае получить данные было невозможно.

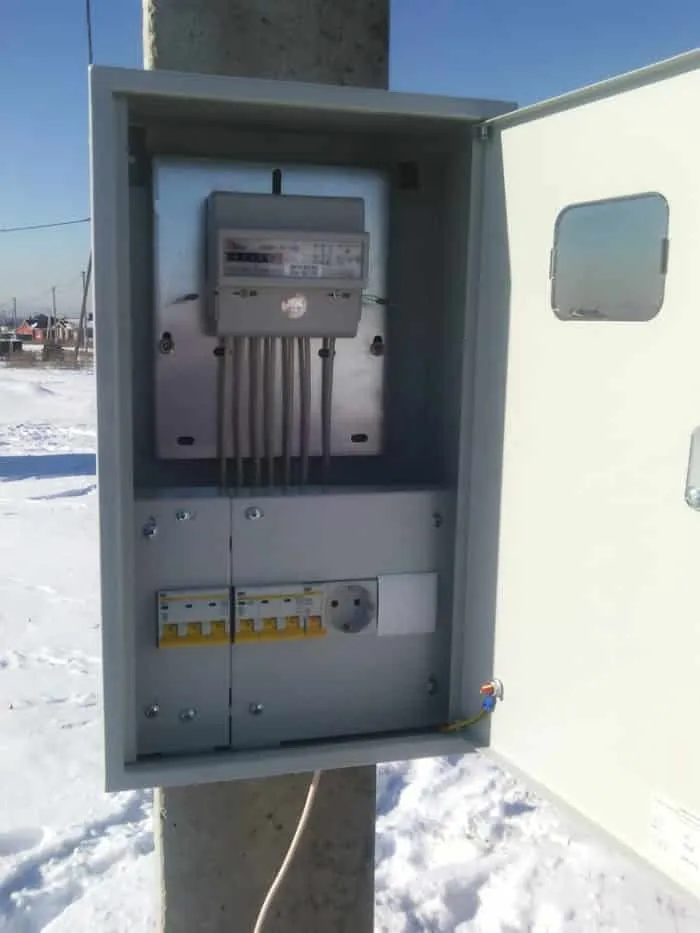

Установка электрического счетчика на уличном столбе

При установке счетчиков вне дома эта проблема решилась сама собой. Тем более что современные уличные счетчики специально для этого предназначены, и позволяют производить контроль потребляемой электроэнергии и уточнение снятых показаний в любое время.

Следует отметить, что установка прибора учета (к примеру, трехфазного счетчика на улице) требует соблюдения некоторых правил. Об основных из них мы расскажем в этой статье, и надеемся, что эта информация окажется полезной для вас, если вы решили обустроить прибор учета электричества вне пределов жилого помещения.

Наши преимущества

Специалисты обладают большим опытом работы и профессиональными умениями в сфере электромонтажных работ. Мы предлагаем дополнительно к установке самого прибора учёта монтаж ограничителя мощности, вводного автомата, УЗО, электрощита. Выполняем работу оперативно и качественно, даём гарантию 12 месяцев.
Стоимость выноса электросчётчика на столб зависит от нескольких условий:

  • высота расположения;
  • конфигурация и тип счётчика;
  • материал опоры;
  • метод крепления;
  • наличие дополнительных услуг (прокладывание кабеля в трубах, активация автоматов, монтаж электрощитка и пр.)

Стоимость работ

Наименование услуги Цена
Установка трубостойки на 15 кВт 17900 р.
Вынос электросчетчика до 7 кВт на столбы 11200 р.
Вынос электросчетчика на трубостойку 5 метровую 5 кВт 15900 р.
Установка трубостойки 6 метров на 15 кВт 18900 р.
Установка трубостойки 7 метров на 15 кВт 23900 р.
Увеличение мощности до 15 кВт от 6000 р.

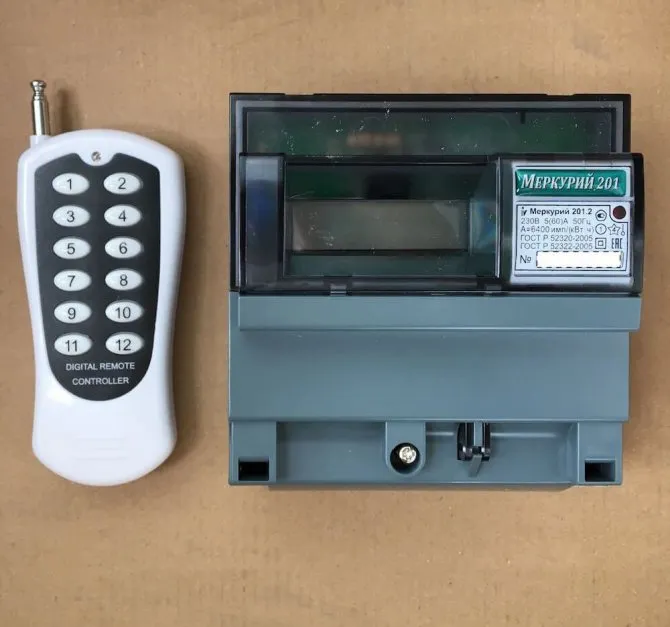

Электронный счетчик с пультом

Когда во всех квартирах стояли индукционные электрические счетчики, народные умельцы изобретали различные способы изменения их показаний в меньшую сторону. С появлением электронных аналогов это стало практически невозможным.

Но в интернете можно встретить большое количество предложений о продаже модифицированных счетчиков с пультом. Основной принцип действия такого прибора учета заключается в том, что потребитель электроэнергии может самостоятельно включать его и отключать. При этом электричество в дом поступает, но остается не учтенным. С таким пультом можно остановить счетчик полностью или замедлить его.

Провести модификацию и снабдить пультом можно практически любой электронный счетчик, но при этом происходит вскрытие корпуса прибора, а значит нарушаются заводские пломбировка и наклейка с цифровым кодом. Продавцы счетчиков с пультом утверждают, что все это они в состоянии восстановить. Новые пломбы и наклейки не имеют отличий от заводских, а визуальная проверка корпуса счетчика перед его установкой не способна выявить эти изменения.

Подобные предложения приходятся особенно по душе тем, кто осуществил вынос электрического счетчика на улицу. С таким пультом дистанционного управления, можно влиять на его работу. Существует мнение, что лучше поставить прибор на улице, и останавливать его по мере необходимости из дома.

Вмешательства в работу приборов учета являются незаконными. При обнаружении неконтролируемого использования электроэнергии, компания поставщик может наложить большой штраф на потребителя. Поэтому перед приобретением счетчиков с пультом, необходимо хорошо все обдумать.

Вынос приборов учета в СНТ

Вопросы монтажа электросчетчиков вне дома волнуют и членов СНТ. В своих требованиях председатель старается сократить кражи электроэнергии путем выноса счетчика из дома на улицу.
Но члены общества не хотят этого делать. Т.к. большинство проживают в СНТ только в теплое время года. Остальное время никто не гарантирует сохранность оборудования. В случае выноса счетчика из дачного дома, зимой его могут украсть.

Поэтому возникает вопрос, законно ли это требование председателя. Юристы говорят однозначно, что такое требование незаконно. Но если общее собрание вынесло постановление и при этом проголосовали более 50% членов, то такое требование обосновано. И его придется выполнять.

Способы обнаружения воровства электроэнергии

Разумеется, как только вам покажется, что счет на оплату электроэнергии уж очень велик, не следует сразу же обвинять соседей в воровстве, так как причина невероятно больших затрат может оказаться вовсе не в хищении электричества. Поэтому, чтобы не поссориться с жильцами вашего подъезда, следует сначала детально разобраться в сложившейся ситуации.

Наиболее явными проявлениями того что у вас воруют электричество есть:

Наличие сторонних проводов у вашего прибора учета – подключение электрического счетчика имеет установленную схему, и количество подводимых к нему проводов определено заданной схемой завода изготовителя. Пример такого подключения приведен на рисунке ниже:

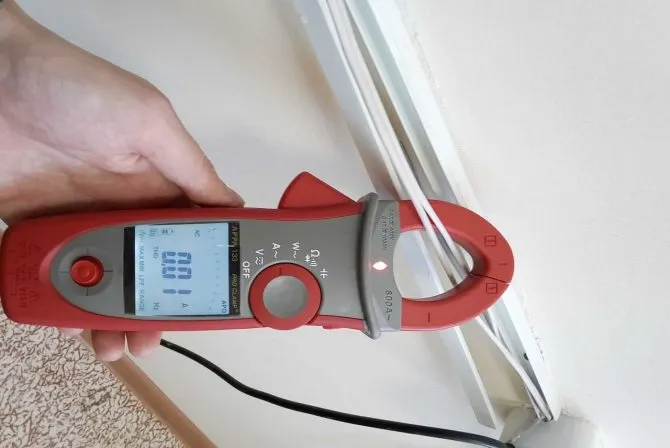

Наличие нагрузки в электрической сети при отключенных электрических приборах. Проблема многих домов со старой проводкой, в наличии смежных розеток, когда соседи могут легко подключиться к выводам чужой розетки. Если отключить нагрузку от розеток, расположенных на таких смежных с соседями стенах и проверить нагрузку в линии, подходящей к ней, то наличие электрического тока будет свидетельствовать о том, что соседи воруют электроэнергию.

Наличие потенциала на радиаторах отопления, кранах или других конструкциях, которые имеют общее заземление. Такая проблема в действительности никоим образом не влияет на показания вашего счетчика, воры электричества просто обходят собственный учет электроэнергии и вам потеря электричества никоим образом не грозит. Но для вас возникает угроза поражения электрическим током от прикосновения к батареям или кранам, поэтому и с такими проявлениями также стоит бороться.

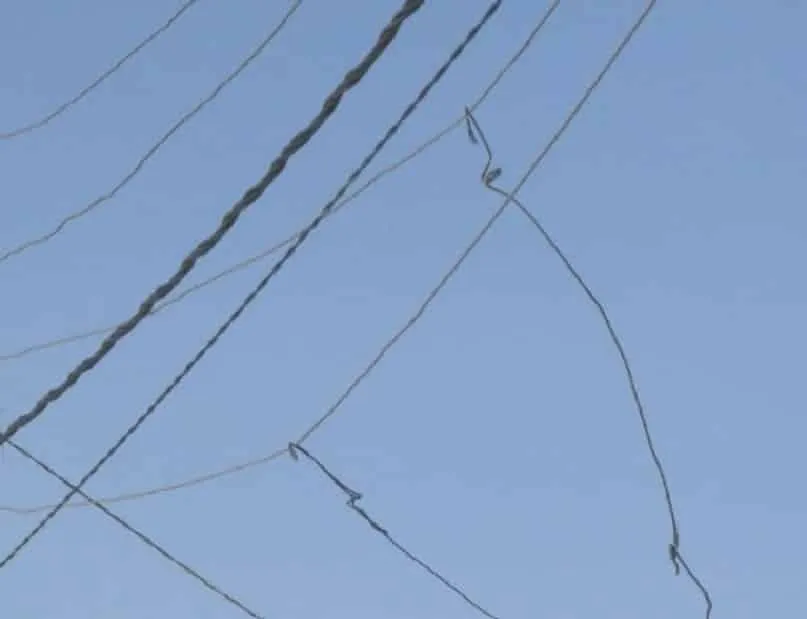

Наброс на провода — популярен в частном секторе, но вам будет хорошо видно, если кто-то незаконно подключился к вашей линии

Поэтому для живущих в частном секторе, важно соблюдать особую бдительность, чтобы уберечься от хитрых соседей.

Накрутка показаний счетчика при отключении всех приборов и нагрузки в сети. Если вы отключили все, что потребляло электрическую энергию, а ваш прибор учета продолжает показывать расход электроэнергии, на лицо факт кражи. Такой способ хищения может реализовываться особо опытными злоумышленниками, которые умеют хорошо скрывать места подключения, поэтому за помощью нужно обращаться к высококвалифицированным специалистам.

Для борьбы с вышеперечисленными методами не помогут никакие меры в виде автоматических систем учета электроэнергии или счетчики с магнитными пломбами, так как отбор мощности будут выполнять непосредственно от вашей линии.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

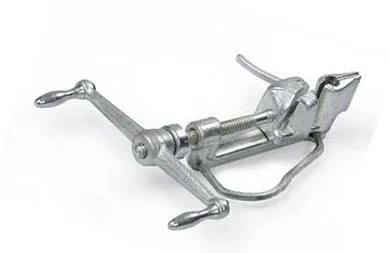

Натяжитель бандажной ленты

  1. Устанавливают опоры.
  2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
  3. При помощи оборудования разматывают и подвешивают трос-лидер.
  4. Протягивают СИП на опоры и натягивают.
  5. Крепят кабель на опорах.
  6. Обустраивают линейные ответвления от магистрали.

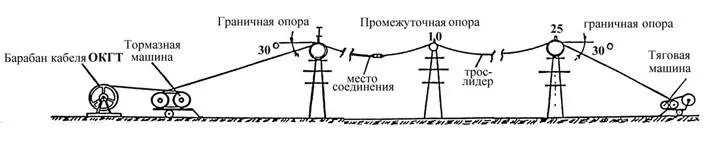

Подготовка к раскатке кабеля

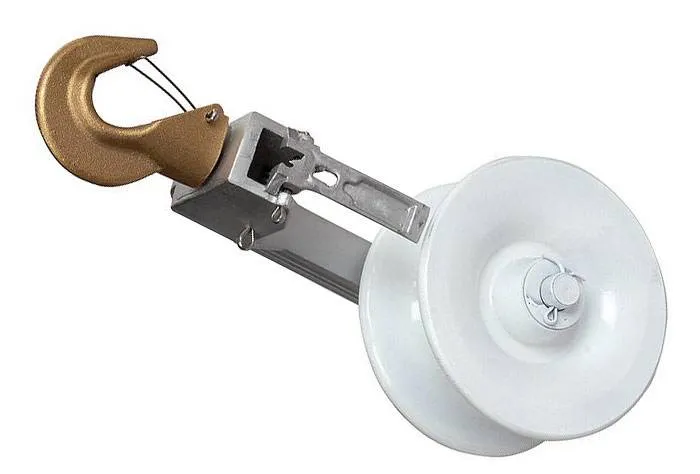

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

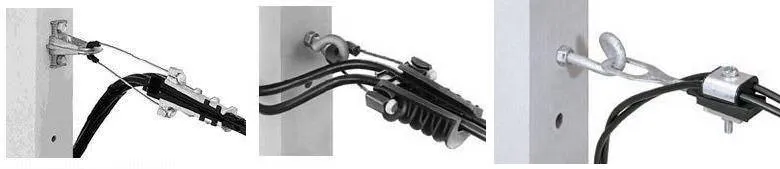

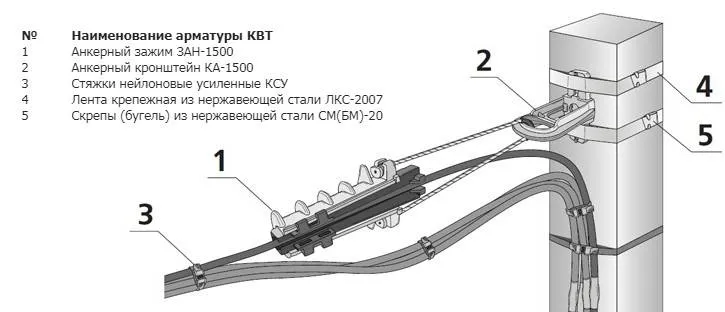

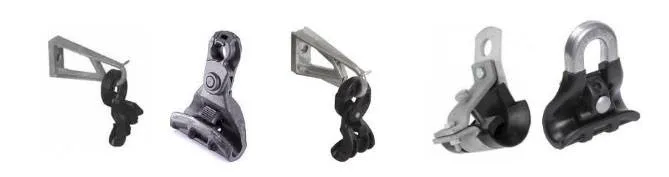

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

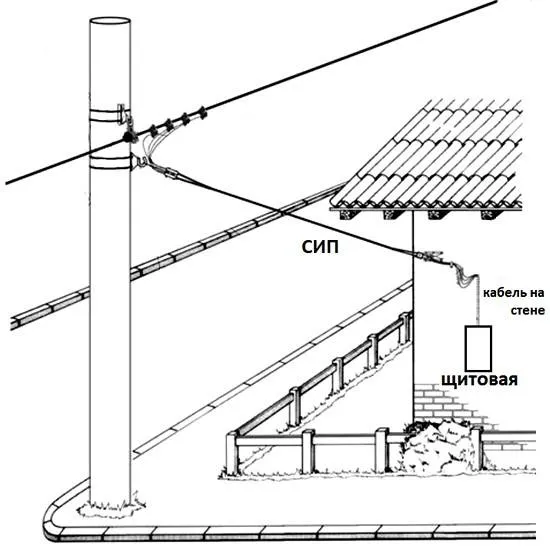

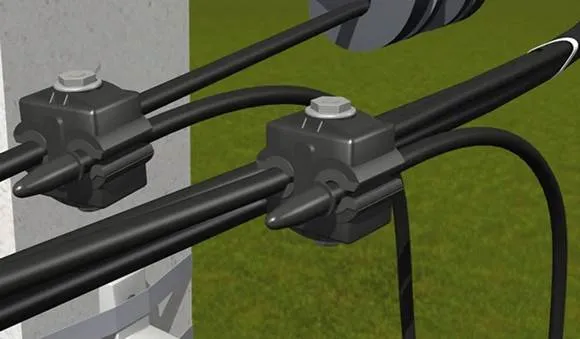

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

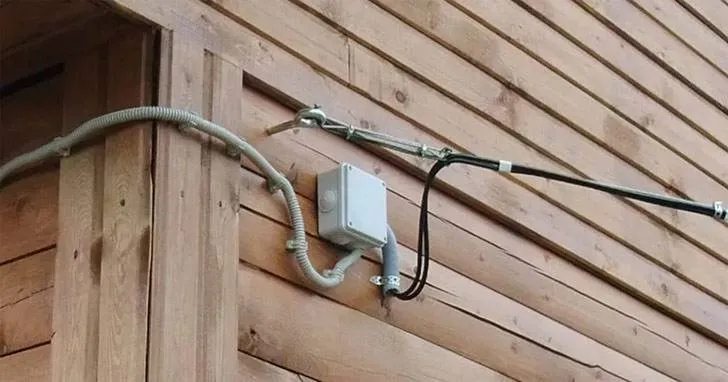

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Отказ от размещения счетчика вне помещения

Владельцы частных домов могут предоставлять обслуживающей компании доступ к счетчику в помещении. В подобном случае установка на улице не имеет смысла.

Если электрики настаивают на обратном, владелец может указать место установки, отличное от предложенного. Обязательно соблюдение ПУЭ, на которые делается акцент. Установка прибора учета расхода электроэнергии допускается только с письменного согласия хозяина участка. Подписанными должны быть два документа: согласие на установку и акт определения места монтажа. Для проверки законности желательно присутствие незаинтересованного юридического лица.

Поставщик электроэнергии не имеет права нарушать или принуждать физическое лицо к нарушению закона. При возникновении любых неправомерных действий следует обращаться в прокуратуру.

https://youtube.com/watch?v=G_209-2YWhw

Законно ли устанавливать счетчики на столб?

1. Производимые, передаваемые, потребляемые энергетические ресурсы подлежат обязательному учету с применением приборов учета используемых энергетических ресурсов. Требования настоящей статьи в части организации учета используемых энергетических ресурсов распространяются на объекты, подключенные к электрическим сетям централизованного электроснабжения, и (или) системам централизованного теплоснабжения, и (или) системам централизованного водоснабжения, и (или) системам централизованного газоснабжения, и (или) иным системам централизованного снабжения энергетическими ресурсами. Если иные требования к местам установки приборов учета используемых энергетических ресурсов не установлены настоящим Федеральным законом, другими федеральными законами, иными нормативными правовыми актами Российской Федерации, исполнение требований настоящей статьи в части организации учета используемых энергетических ресурсов применительно к объектам, подключенным к системам централизованного снабжения соответствующим энергетическим ресурсом, должно обеспечивать учет используемых энергетических ресурсов в местах подключения указанных объектов к таким системам либо применительно к объектам, используемым для передачи энергетических ресурсов, в местах подключения смежных объектов, используемых для передачи энергетических ресурсов и принадлежащих на праве собственности или ином предусмотренном законодательством Российской Федерации основании разным лицам. Требования к характеристикам приборов учета используемых энергетических ресурсов определяются в соответствии с законодательством Российской Федерации. Требования настоящей статьи в части организации учета используемых энергетических ресурсов не распространяются на ветхие, аварийные объекты, объекты, подлежащие сносу или капитальному ремонту до 1 января 2013 года, а также объекты, мощность потребления электрической энергии которых составляет менее чем пять киловатт (в отношении организации учета используемой электрической энергии) либо максимальный объем потребления природного газа которых составляет менее чем два кубических метра в час (в отношении организации учета используемого природного газа).

В соответствии с п.144 Постановления Правительства РФ от 04.05.2012 №442 приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка), а также в иных местах, определяемых в соответствии с настоящим разделом с соблюдением установленных законодательством РФ требований к местам установки приборов учета.

Границы балансовой принадлежности определяются актом разграничения балансовой принадлежности электросетей – документом, составленным в процессе технологического присоединения энергопринимающих устройств физических и юридических лиц к электрическим сетям.

Границы ответственности сторон за эксплуатацию соответствующих энергопринимающих устройств и объектов электросетевого хозяйства устанавливаются актом разграничения эксплуатационной ответственности сторон, составляемым сетевой организацией и потребителем услуг по передаче электрической энергии в процессе технологического присоединения энергопринимающих устройств.

Правила выбора автомата

Автоматы подбираются, с учётом нагрузочных параметров и характеристик провода. Основные показатели автоматического выключателя отображены на лицевой части корпуса в виде маркировки.

В зависимости от величины напряжения и количества полюсов, выпускаются следующие виды изделий:

  • однополюсные – на 220 В (для одного фазного провода);
  • двухполюсные – при аналогичной величине напряжения (на 2 провода –фазный и нулевой);
  • трехполюсные – на 380 В (для трёх фазных проводов);
  • четырехполюсные – такое же напряжение (с тремя фазными и одним нулевым проводом).

Выбирая автомат, необходимо учитывать характеристику сети и количество задействованных проводов. Если установленные аппараты постоянно срабатывают при отсутствии видимых причин, имеет смысл подобрать изделия большей мощности и установить их взамен эксплуатируемых.

Рекомендуем: Причины по которым может гудеть счётчик электроэнергии

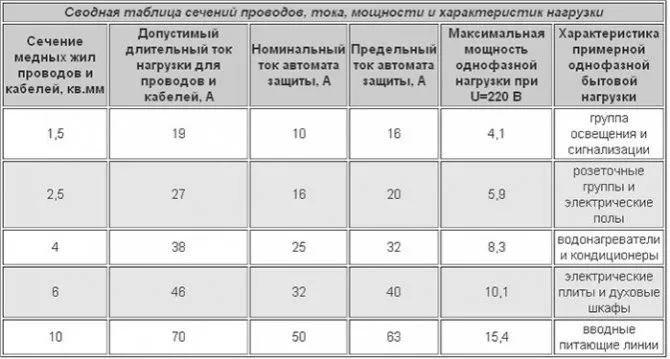

Устройство подбирается, исходя из сечения провода, характеристик тока и мощности, указанных в таблице:

Работа электросети организуется таким образом, чтобы в роли слабого звена выступал автоматический выключатель, отключающийся при значении показателей меньше критических. Аппараты формируются по группам, в зависимости от категорий потребителей по мощностным характеристикам, с соответствующим подбором мощности устройств.

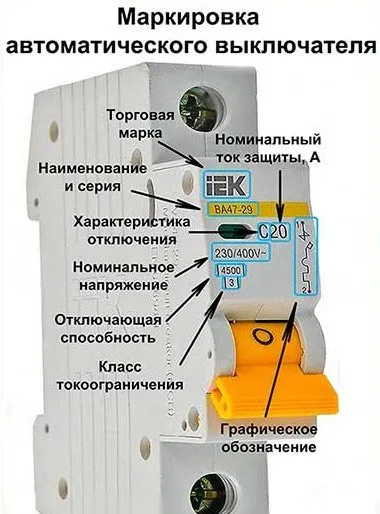

Одна из характеристик автомата – временно-токовая, суть которой определяется формулой:

К = I/In

в которой:

  • К – значение кратности;
  • In – номинальный ток;
  • I – значение тока в сети.

Различают следующие категории кратности, в зависимости от значения К:

  • В – от 3 до 5;
  • С – от 5 до 10;
  • D – от 10 до 20.

С увеличением кратности возрастает скорость срабатывания устройства.

Кроме кратности, скорость срабатывания изменяется, в зависимости от температуры окружающей среды. При её возрастании потребуется меньшее значение тока для выключения автомата.

Существует 3 класса токоограничения, указывающих время действия аппарата:

  • третий – до 3 мс;
  • второй – 5 – 6 мс;
  • первый – около 10 мс.

С возрастанием класса увеличивается стоимость, лучше качество аппарата. Большинство бытовых изделий производятся третьего класса.

Каждый элемент выполнен в виде отдельного модуля, монтируемого на ДИН-рейку. Ширина одного модуля – 17,5 мм.

Виды автоматических выключателей

Автоматы для электросчетчика различают по нескольким критериям:

  • по виду тока в главной цепи;
  • механическое или моторное управление;
  • способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
  • по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
  • корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
  • величина пропускаемого тока;
  • возможность расцепления цепи электричества на расстоянии;
  • защита, которая срабатывает при критических показателях напряжения.

Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.

Выключатели подразделяются на:

  • дифференциальные;
  • автоматические;
  • устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.

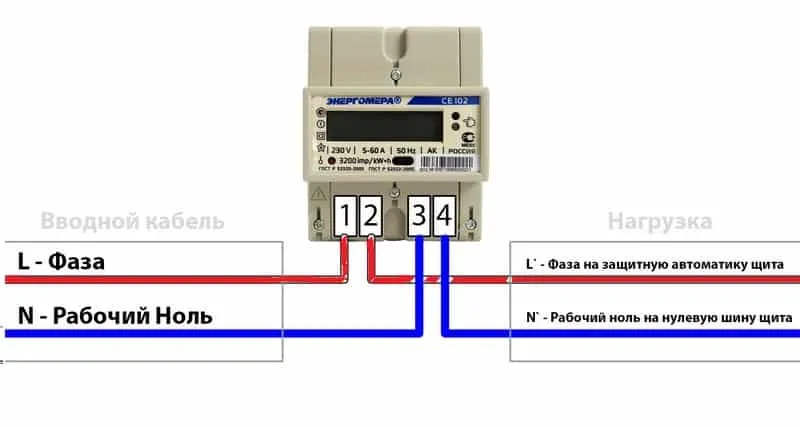

Что понадобиться для подключения?

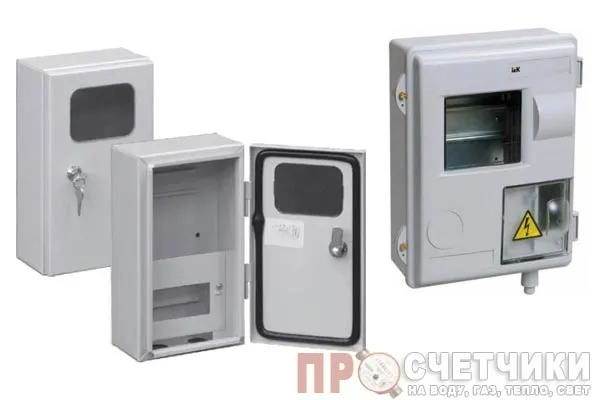

Для начала потребуется определиться с местом, где будет установлен вводный электрический щиток. Если речь идет о загородном коттедже, то его определяют на улице, для этого будет использоваться навесной шкаф. Однако, чаще всего его крепят внутри квартиры, с целью обеспечения сохранности оборудования от посторонних людей. Оптимальным выбором будет коридор, ближе к входной двери. Такое месторасположение позволит сэкономить на длине питающего кабеля.

Согласно нормам, он должен быть установлен на ровной поверхности около 1,5 м от пола, вдали от трубопровода, воды и газа.

При подключении электрощитка нужно следовать следующим алгоритмом:

  • подготовить провода;
  • установить ящик;
  • закрепить DIN — рейки;
  • расстановка модульных устройств и клеммных колодок;
  • коммутация – процесс присоединения проводов к модульным приборам. Для совершения этого этапа, вначале зачищают коник провода и в случае необходимости надевают на них наконечники. Затем их заводят в клеммы автоматов и плотно прикручивают;
  • подключить вводный кабель, нулевую фазу и заземление;
  • проведение тестового включения автоматов. При этом нужно надеть резиновые перчатки и стоят на резиновом коврике.

Виды и типы приборов

Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.

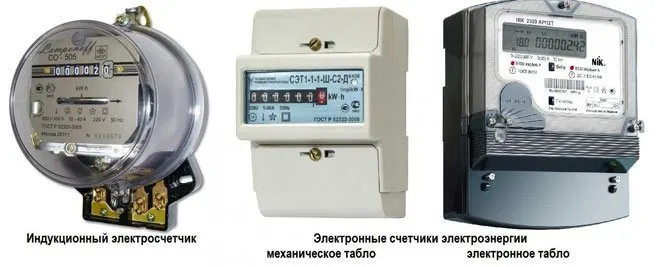

Индукционные и электронные

Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.

Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.

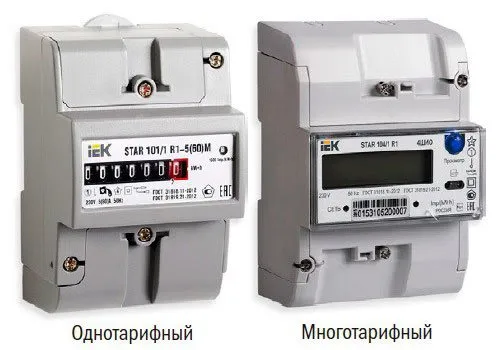

Однотарифные и многотарифные

Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.

Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.

По количеству фаз — однофазные и трехфазные

Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.

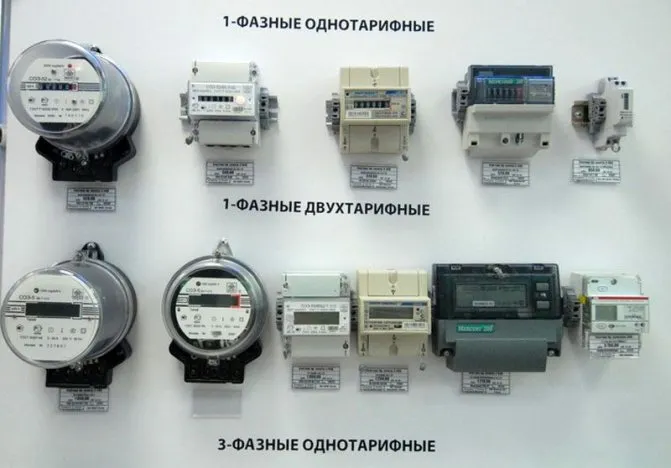

Виды электрических счетчиков

Все электросчетчики, которые устанавливают потребителям, классифицируют по таким параметрам:

  • По способу подключения;
  • По типу измеряемых величин;
  • По виду конструкции.

В квартирах и частных домовладениях сейчас устанавливают один из 2-х наиболее популярных видов приборов учета электроэнергии, а именно:

  1. Электронный счетчик — контролирует расход по дифференцированным тарифам (такие приборы можно мониторить на расстоянии). Популярность электронных счетчиков постоянно растет.
  2. Индукционный счетчик — измеряет потребленную абонентом электроэнергию при помощи вращающегося алюминиевого диска (этот прибор учета постепенно вытесняется с рынка, поскольку является не полностью надежным и в некоторых случаях позволяет не добропорядочным абонентам воровать электричество).

Какой из приведенных выше вариантов лучше установить, зависит, как от особенностей электропотребления конкретным абонентом, так и от местоположения прибора учета (внутри помещения либо на улице). В этом отношении каждый из счетчиков имеет свои преимущества и недостатки.

Все большее распространение получают счетчики электронные. Причиной тому является их точность, а также удобство в эксплуатации. Помимо этого, если абонент хочет произвести вынос прибора учета электроэнергии на улицу, то сделать это можно именно с электронным счетчиком.

В момент покупки электросчетчика следует обратить внимание на наличие пломбы и ее целостность (такую пломбу устанавливает государственный доверитель). Еще один важный момент — это срок проведения опломбирования. Для 2-х фазного счетчика он не должен быть больше, чем 2 года, а для 3-х фазного — 1 год.

Ведущие производители, популярные модели счётчиков и анализ их цен

Приборы учёта, независимо на воду или электричество, устанавливаются не на один год, поэтому нужно приобретать только качественное и надёжное оборудование. Лучше всего покупать приборы только проверенных производителей, таких как:

  • Инотекс;
  • Энергомера;
  • Тайпит.

Энергомера является крупнейшим производителем приборов учёта электроэнергии. На рынке электроприборов компания появилась в 2010 году.

Тайпит – компания из Санкт-Петербурга, основанная в 1999 году. Фирма занимается производством измерительной аппаратуры, в том числе электросчётчиков.

Производитель Модель Средняя стоимость, руб.
Нева 103 1SO/ Тайпит
  • Однотарифный.
  • Является сертифицированной моделью со счётным устройством механического типа.
  • Напряжение: 220/230 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -40 до +60˚C.
  • Класс точности: 1.
680−760
Производитель Модель Средняя стоимость, руб.

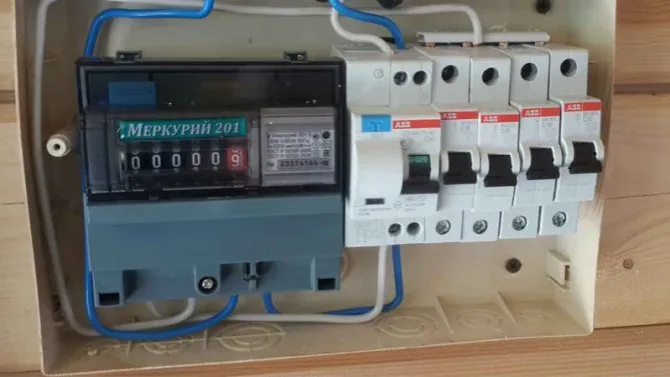

Меркурий 201.8/ Инотекс
  • Однотарифный.
  • Модель с ЖК-дисплеем.
  • Напряжение: 220/230 В.
  • Сила тока: 5/80 А.
  • Диапазон температур: от -45 до +75˚C.
  • Класс точности: 1.
580−740
Производитель Модель Средняя стоимость, руб.
CE102M S7 145-JV/ Энергомера
  • Многотарифный.
  • Универсальная модель электросчётчика.
  • Напряжение: 220/230 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -45 до +70˚C.
  • Класс точности: 1.
  • Количество тарифов – 4.
1 400−2 075
Производитель Модель Средняя стоимость, руб.
Меркурий 200.02/ Инотекс
  • Многотарифный.
  • Коммерческая модель.
  • Напряжение: 220/230 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -40 до +55˚C.
  • Класс точности: 1.
1 500−1 800
Производитель Модель Средняя стоимость, руб.
Меркурий 231 АМ-01/ Инотекс
  • Однотарифный.
  • Коммерческая модель.
  • Напряжение: трёхфазное, 230/400 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -40 до +55˚C.
  • Класс точности: 1.
2 040−2 420
Производитель Модель Средняя стоимость, руб.
СЕ300 R31 043-J/Энергомера
  • Однотарифный.
  • Модель с ЖК-дисплеем.
  • Напряжение: трёхфазное, 230/400 В (57,7/100В).
  • Сила тока: 5/10−60/100 А.
  • Диапазон температур: от -40 до +60˚C.
  • Класс точности: 0,5-1.
2 120−4 400
Производитель Модель Средняя стоимость, руб.
Меркурий 231 AT-01/ Инотекс
  • Многотарифный.
  • Универсальная модель.
  • Напряжение: трёхфазное, 230/400 В.
  • Сила тока: 5/60 А.
  • Диапазон температур: от -40 до +55˚C.
  • Класс точности: 1.
  • Количество тарифов: 2−4.
2 790−3 220

Если судить из приведённой выше информации, то счётчики электроэнергии с автоматической передачей показаний подойдут для:

  • Нева 103 1SO – для обычных квартир;
  • Меркурий 200.02 – для муниципальных помещений;
  • Энергомера СЕ300 R31 043-J – для небольшого жилого дома;
  • Меркурий 231 АТ-01 – наилучший вариант для большого коттеджа.

Лучше всего устанавливать многотарифные приборы учёта электроэнергии. Они позволяют более эффективно планировать расход и оплату электричества.

Watch this video on YouTube

Конструкция дистанционного счетчика

Принцип работы новых электросчетчиков с дистанционным сбором данных строится на преобразовании аналоговых сигналов в импульсы, на основании которых высчитывается объем потребленной энергии. Основным отличием электронных приборов от индукционных является отсутствие приводимых в движение механических деталей и более широкий функционал:

  • Грамотно организованная система учета потребления электричества.
  • Увеличенный интервал входного напряжения.
  • Сохранение и предоставление данных за предыдущие учетные периоды.
  • Подключение к системам сбора и отправки информации поставщику.
  • Измерение потребляемой мощности.

Конструкция дистанционного электросчетчика представлена обязательными деталями:

  • Жидкокристаллический дисплей.
  • Таймер с отображением фактического времени.
  • Трансформатор.
  • Разъемы для подключения телеметрии.
  • Элементы управления и контроля.
  • Супервизор.
  • Источник питания.
  • Опционно может устанавливаться оптический порт.

Жидкокристаллический дисплей электросчетчика с дистанционным снятием показаний отображает информацию о количестве потребленной энергии, фактические дату и время, рабочий режим прибора и тариф.

Независимый источник питания обеспечивает работу электронной схемы счетчика. К нему подключается супервизор, создающий для микроконтроллера сигнал сброса, возникающий при включении или отключении электросчетчика дистанционно. При помощи супервизора осуществляется отслеживание изменений входного напряжения.

Функцию часов в некоторых моделях выполняет микроконтроллер. Деталь комплектуется отдельной микросхемой, понижающей нагрузку и расход мощности, что позволяет перенаправить энергию на решение других задач.

Подключить электросчетчик с пультом дистанционного управления к персональному компьютеру или системе передачи данных можно при помощи телеметрического выхода. Информация с прибора учета снимается оптическим портом.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

  • Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
  • Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Металлический шкаф для электросчетчика

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

  • Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
  • Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
  • Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.

В дополнение к вышесказанному, мы предлагаем ознакомиться с видеоинструкцией, которая поможет при сборке управляющего щита для установки электросчетчика на улице на столбе.

Можно ли отказаться от наружного монтажа?

Согласно п. 2 ст. 421 ГК РФ стороны (в нашем случае это сбытовая компания и потребитель) вправе внести изменения в договор, не предусмотренные законодательством. Поэтому если согласие на наружную установку дано и договор подписан — отказаться уже нельзя. Значит, с самого начала надо внимательно смотреть ТУ и схему подключения счетчика.

Если нет технической возможности установить аппаратуру в помещении, электрокомпания может монтировать счетчик снаружи. Но это исключение, а не обязательное правило. Сами нормы постановления Правительства РФ, указанного выше, — рекомендательные, а не обязательные. Отказываясь от установки приборов учета на столбе или стене дома, пользователь может сослаться на следующее:

  1. При наружной установке счетчик может быть украден или выведен из строя вандалами.
  2. Защитные щиты и шкафы не дают стопроцентной защиты от погодных условий.
  3. На морозе приборы учета начинают работать с погрешностью, которая может достигать 10 %. Не так много, но если, например, электричество используется для отопления — сумма может оказаться приличной.

Счетчик на столбе. Иллюстрация для статьи используется по стандартной лицензии ©dachnyedela.ru

Счетчик на столбе. Иллюстрация для статьи используется по стандартной лицензии ©dachnyedela.ru

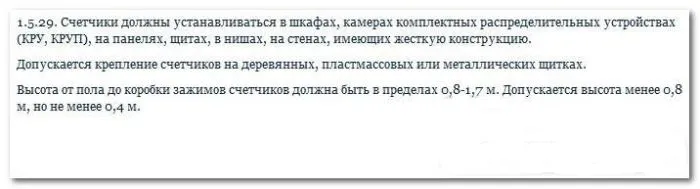

Наконец, можно ссылаться на правила устройства электроустановок 6 издания (ПУЭ-6, утвержден еще Минэнерго СССР, но действует до сих пор) и нормы ст. ст. 210, 421 и 422 ГК РФ. Согласно этим нормам:

  • счетчик должен быть на высоте не более 1,7 м (а не на 3 и более, как предлагают энергетики зачастую);
  • хозяин участка несет полную ответственность за исправность и работоспособность прибора — а исполнять свои обязанности, когда счетчик под снегом и дождем, он не может;
  • прибор должен быть в легкодоступном помещении с температурой не ниже 0 градусов — то есть опять-таки не на открытом воздухе.

Если энергетики желают иметь доступ к показаниям счетчика круглосуточно — что ж, у них есть возможность установить прибор с дистанционной проверкой данных. Однако исполнять свое желание они должны уже за свой счет. А если компания опасается махинаций с разводкой и коммутацией электропроводки — то вообще-то договор энергоснабжения предусматривает право компании проверять подключение и при наличии нарушений расторгать договор и отключать подачу электричества.

Назначение

Дистанционная передача показаний электросчетчиков осуществляется посредством сети Интернет. Специальное программное обеспечение считывает и отправляет необходимую информацию на серверы энергокомпании-поставщика. Подобные системы полностью автоматизированы и не требуют вмешательства человека в рабочий процесс.

Электросчетчики с дистанционным снятием и передачей показаний применяются с целью автоматизации процессов сбора и отсылки информации и анализа энергопотребления. Энергетические компании-поставщики, задействующие информационно-измерительные системы в работе, получают не только данные о потребляемой клиентами электроэнергии, но и ряд возможностей, недоступных при использовании стандартных приборов учета. К их числу относят:

  • Несколько тарифных режимов работы.
  • Удаленное подключение и отключение потребителя к системе энергоснабжения.
  • Эффективное и тесное сотрудничество с клиентом на основании условий составленного договора.
  • Гарантия доставки уведомлений потребителю.
  • Анализ собранной информации для более эффективной работы прибора.

Выводы

Если заставляют ставить счетчики на столбах законно ли это требование? Нет таких норм, согласно которым можно бы было заставить собственника частного дома устанавливать счетчик на улице себе во вред. Он является собственником оборудования и ответственен за качество его работы. В результате низких температур прибор может вообще отказаться работать, а может показывать завышенные данные. Кроме этого такое оборудования могут украсть вандалы.

У энергетической компании нет законных рычагов воздействия на граждан при отказе, они не могут прекратить подачу электроэнергии или подать на хозяина дома в суд. Если же притязания происходят от председателя кооператива, тогда он должен действовать на основании протокола общего собрания. Документ дает ему полномочия требовать от собственников участка исполнять принятые ими же правила.

Если же собственник участка решился на вынос счетчика на улицу, он должен соблюсти все требования его оборудования, подключения и запуска.

Заказать бесплатную консультацию юриста

Порядок выполнения работ

Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.

Первый шаг — подача заявления

Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.

В документах обязательно указаны:

  1. Тип устройства, количество фаз и тарифов.
  2. Устройство защиты ввода.
  3. Площадь поперечного сечения и длина проводки.
  4. Наименование панели (коробки).

Второй шаг — монтаж

Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.

Во время ручной установки прибора следует соблюдать следующие факторы:

  1. Монтаж нового оборудования проводится при отсутствии электричества в сети.
  2. Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
  3. Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
  4. Входная цепь включается в автомат защиты, затем к прибору.
  5. Металлические корпуса требуется заземлить.
  6. Выходная цепь подключается ко входному автомату.
  7. Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
  8. Перед включением электрической сети для потребления производится пробный запуск.

Третий шаг — заявление на пользование прибором

По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.

  1. Фамилию, имя и отчество заявителя.
  2. Номер договора.
  3. Адрес строения и контактный телефон лица.
  4. В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.

Минусы дистанционных счетчиков

При всех своих достоинствах «умные» счетчики имеют ряд недостатков. Они стоят дороже обычных приборов учета и требуют большего внимания со стороны владельца. На рынке можно встретить подделки, установка которых незаконна.

Из-за сложности конструкции к ним надо относиться очень бережно. Если в случае ремонта или установки какой-либо мебели рядом с агрегатом его случайно задеть или даже стукнуть, он может сломаться или начать показывать ошибочные значения (не всегда в пользу абонента). При этом счетчики с дистанционным управлением зависимы от связи (интернета, радиомодуля и т.д.).

Также компании будет легче контролировать абонента. Если домовладелец допустит несколько просрочек по оплате за свет, то поставщик сможет отключить должнику доступ к электроэнергии, не посещая его квартиру.

Перед отключением электросчетчик издаст определенный сигнал, оповещая домовладельца о задолженности. Если человек не сможет внести указанную сумму, то свет погаснет в автоматическом режиме.

Еще один минус «умных» счетчиков: их сведения очень легко перехватить. Из-за этого мошенники могут увидеть время наименьшего потреблении электроэнергии, взломать аккаунты и прочее. Так можно вычислить, когда в квартире никого нет. И для этого не нужны специальные приспособления, достаточно иметь выход в интернет и знать, что в конкретной квартире используется умный счетчик.

Сегодня производители приборов учета активно работают над их защитой, но пока качество шифрования данных остается на прежнем уровне. Из-за этого практически любой хакер, при желании, сможет обесточить все квартиры в городе, в которых используются «умные» электросчетчики.

Какой электросчетчик выбрать для установки на улице?

Существуют бытовые счетчики электроэнергии, рассчитанные на установку вне дома. Они способны выдерживать колебания температуры воздуха, сохраняя при этом точность показаний.

Устройства бывают одно- и многотарифными, одно- или трехфазными.

Счетчики для улицы бывают разной мощности.

Для ее определения нужно рассчитать суммарную мощность всех электроприборов в помещении. Если она ниже 10 кВт, то подойдет счетчик на 60 А, если больше — на 100 А. Класс точности должен быть не ниже 2,0.

Сейчас выпускаются устройства, прекрасно работающие и при низких температурах.

При покупке установочного бокса нужно обратить особое внимание на его герметичность. Наличие подогрева необязательно

Влагостойкий ящик должен иметь степень защиты не менее IР53-IР54.

Бокс следует выбирать с учетом конструкции счетчика.

Необходимо наличие окошка на дверце для снятия показаний.

В качестве уличного варианта больше всего подойдет однофазный электросчетчик — для небольшого дома и дачи, либо трехфазный — для многоэтажного коттеджа с бассейном, сауной и т. д.

В последнем случае главное грамотно подключить устройство и равномерно распределить нагрузку на контуры сети.

Электрические счетчики обладают более высоким классом точности, чем индукционные. Показания остаются стабильными при перепадах температур на протяжении всего срока эксплуатации.

При подборе типа крепления прибора лучше отдать предпочтение DIN-рейке. Она является универсальной.

Перед покупкой нужно обратить внимание на пломбу и дату последней поверки. Ее давность не должна превышать двух лет — для однофазных устройств и 1 года — для трехфазных

Законность мероприятия

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

В данном случае возможно два варианта:

  1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
  2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.

В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.

Как быть с СНТ

А вот с дачами, входящими в товарищества (СНТ) — все немного по-другому. Дело в том, что управление в них регламентировано Федеральным законом №217-ФЗ «О ведении гражданами садоводства и огородничества…». Там предусмотрены полномочия общего собрания, правления и председателя — и к ним относится заключение договора на энергоснабжение.

Так что если на даче нет индивидуального счетчика, а оплата ведется по общему, установленному в СНТ, — то он будет ставиться там, где решило общее собрание. Принято решение ставить на столбе — увы, его не оспоришь, на столбе он и будет висеть.

А у вас на даче есть счетчик на столбе?

Эту и много других интересных статей читайте на нашем сайте .

О ранних сортах моркови я писала в следующей статье: 8 лучших ранних сортов моркови. Сказание о пучковой продукции

Законность мероприятия

Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.

  1. Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
  2. Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.

Где должен располагаться счетчик на улице

Если вы все же решили прислушаться к пожеланиям энергоснабжающей организации или администрации садового товарищества и перенести счетчик, помните, что повесить его на ближайшем столбе не выйдет. К размещению есть особые требования, которые придется соблюдать.

Итак, установить счетчик в специальном изоляционном щитке можно на фасаде здания с внешней стороны или на специальной, отдельно стоящей опоре. Он должен располагаться на высоте от 0,8 до 1,7 м от земли, чтобы показания прибора легко просматривались. Кроме того, вы можете повесить счетчик на столб (фонарную опору), но только при условии, что он находится на территории вашего участка.

Помните, что требования разместить счетчик за пределами участка незаконны, поскольку вы не сможете контролировать подключения и состояние самого прибора.

Как правильно установить электросчетчик на фасад дома?


Установка электросчетчика на фасаде дома должна быть выполнена с соблюдением норм безопасности и в соответствии с требованиями электроснабжающей организации. Для правильной установки электросчетчика на фасаде дома нужно выполнить следующие шаги:

  1. Определить место установки. Электросчетчик должен быть установлен в месте, обеспечивающем удобный доступ для снятия показаний и обслуживания, но при этом защищенный от воздействия атмосферных осадков и других внешних факторов.

  2. Приобрести необходимые материалы и инструменты. Для установки счетчика на фасаде дома нужны крепежные элементы (кронштейны, болты, гайки), дюбеля, шурупы, перфоратор или дрель, отвертки, пассатижи, кусачки и изолента.

  3. Очистить поверхность фасада. Для установки счетчика на фасаде дома нужно очистить поверхность от старых крепежных элементов, покрытий и загрязнений.

  4. Установить кронштейны. Кронштейны крепятся к фасаду дома с помощью дюбелей и шурупов. Перед установкой кронштейнов нужно проверить, чтобы они были ровными и располагались на одном уровне.

  5. Установить счетчик на кронштейны. Счетчик крепится на кронштейны с помощью болтов, гаек и шайб. При установке счетчика нужно убедиться, что он находится на нужной высоте и находится в горизонтальном положении.

  6. Подключить провода к счетчику. Провода подключаются к соответствующим клеммам счетчика с помощью отверток и пассатижей. При подключении проводов нужно убедиться, что они не перепутаны и не перекручены.

  7. Защитить провода и счетчик изоляционной лентой. Провода и счетчик обматываются изоляционной лентой, чтобы защитить их от воздействия влаги и других внешних факторов.

  8. Проверить работу счетчика. После установки счетчика на фасаде дома нужно проверить его работу, убедившись, что

Как правильно установить электросчетчик на фасад дома?

  1. Определите место установки счетчика — оно должно быть доступно для проверки показаний и обслуживания, не подвержено перепадам температуры, вибрации и прочим внешним воздействиям.

  2. Подготовьте необходимые инструменты и материалы — крепежные элементы, трубу для прокладки кабеля, герметик, винты и др.

  3. Установите крепежные элементы на фасад дома в соответствии с инструкцией и с помощью специального инструмента.

  4. Проложите трубу для прокладки кабеля от места установки счетчика до электрощитка в доме.

  5. Установите счетчик на крепежные элементы, присоедините к нему кабель и закрепите его герметиком.

  6. Проверьте правильность подключения и защиту от короткого замыкания.

  7. Закрепите крышку счетчика и проверьте его работоспособность.

Важно помнить, что установка электросчетчика на фасад дома требует соблюдения правил безопасности и может проводиться только квалифицированными специалистами.
