Установка вентилятора с таймером для вытяжки в туалете, ванной и на кухне: пошаговое руководство

В данной статье мы расскажем о том, как правильно подключить вентилятор с таймером для вытяжки в туалете, ванной или кухне. С помощью подробных инструкций и советов вы сможете успешно установить вентиляционную систему и обеспечить эффективное удаление воздуха из помещения. Освоив процесс установки вентилятора, вы создадите более комфортные и безопасные условия в вашем доме.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

  1. Сравнивают диаметр вытяжного прибора с размером проёма в стене.
  2. Узкий вход в вентиляционное отверстие расширяют перфоратором.
  3. В широкий вход вставляется труба из пластика или гофра.
  4. Промежуток между трубой и стеной заделывают монтажной пеной.

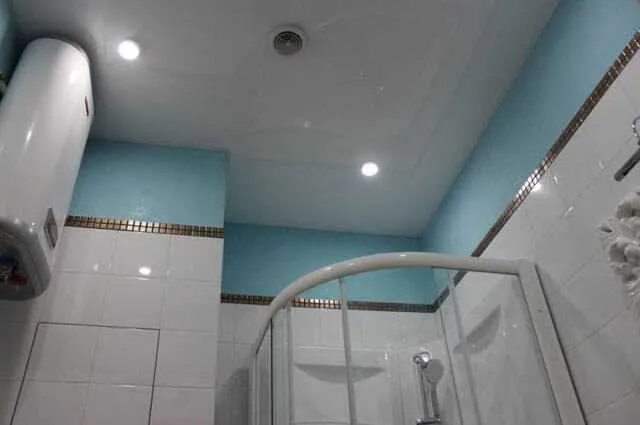

Место для установки

Вытяжка предназначена для отвода тёплого влажного воздухаЗапрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности
Совет
Вентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Как подключить: выбор схемы

стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной.Следующий способ заключается в подсоединении устройства к независимому выключателю.

Как установить вентилятор?

  1. снимают наружную крышку;
  2. места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
  3. вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
  4. корпус плотно прижимают для схватывания клея;
  5. для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
  6. крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
  7. завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Пошаговое подключение вентилятора от выключателя

В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя. Иногда используется потайной шуруп на боковой стороне вентилятора.

Далее прокидываем внутрь питающий кабель. Специально для этого будет предназначена резиновая круглая заглушка. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем автоматические выключатели. Для этого в учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции, выключайте все, так будет безопаснее.

Подключение проводов выполняется к клеммам вентилятора, скорее всего они будут скрыты защитной крышкой. Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7 мм.

Для подключения достаточно фазного (обычно белый), нулевого (обычно синий) и заземления (обычно жёлтый) проводов. Бывает что заземление не подключается, так как в некоторых моделях вентиляторов корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.

Порядок подключения проводов к вытяжному вентилятору следующий:

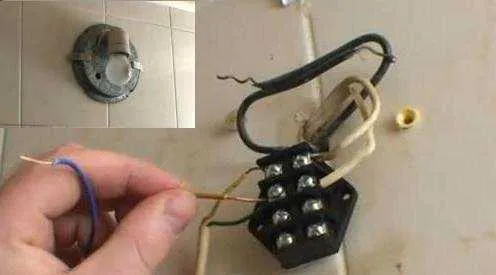

   Подключение вентилятора к клемнику

Помещаем провода в клеммы и затягиваем крепежные болты. Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».

Если все сделано правильно, то лопасти вентилятора начнут вращаться.  После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

  1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

  2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
  3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
  4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
  5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Какой выбрать

Перед приобретением конкретной модели электровентилятора покупателю стоит ознакомиться с классификацией оборудования для ванной комнаты.

В зависимости от технического устройства вытяжные вентиляторы бывают:

  1. Осевые. Данный аппарат имеет двигатель с внешним ротором. На оси электродвигателя располагается рабочее колесо с лопастями. Для улучшения аэродинамических свойств на входе в вентилятор устанавливается коллектор. Такие приборы подходят для ванной комнаты, характеризуются средней производительностью и небольшой мощностью.
  2. Радиальные (центробежные). Отличаются присутствием специального кольца, на котором закреплены лопасти. Воздух у таких устройств засасывается спереди, а выходит сбоку, под углом в 90°. Эти вентиляторы используются для больших помещений объемом более 12 кубов и с расстоянием от точки входа до вентиляционного канала от 2 метров.

В зависимости от способа установки вытяжные устройства подразделяются на следующие категории:

  • настенные;
  • потолочные;
  • настенно-потолочные;
  • канальные (модификация, которая устанавливается в разрыв вентиляционного канала для обслуживания нескольких помещений).

Критерии выбора

Вытяжной вентилятор, как и любой бытовой прибор, следует выбирать, руководствуясь его техническими характеристиками. Корпус данных устройств обычно производится из пластика с минимальными влагозащитными функциями. Форма и вид решетки могут отличаться в зависимости от дизайна. Рассмотрим технические характеристики, которые влияют на выбор потолочного вентилятора:

Производительность. Основной критерий, от которого зависит эффективность воздухообмена в помещении

Важно помнить, что выбор осуществляется исходя из площади ванной комнаты и кратности обмена воздуха, прописанной в санитарных нормах. Для санузлов она колеблется от 6 до 8 объемов в час в зависимости от количества человек, проживающих в квартире

Пример. Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя.

Уровень шума

Еще одна характеристика, на которую следует обратить внимание при выборе вентилятора. Ориентироваться стоит на время работы прибора – если аппарат будет включен только днем, то шум может оставаться в пределах 30-35 дБ

Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора.

Шуметь также может и металлический воздуховод при движении по нему воздуха, поэтому при обустройстве системы вентиляции специалисты рекомендуют использовать пластик или звукоизоляционные материалы.

Безопасность. Для ванной комнаты необходимо подбирать специальный вентилятор с дополнительной защитой от влаги. Такие вытяжные устройства низковольтны и могут эффективно работать даже при высокой влажности в помещении. Единственный минус в том, что вытяжку невозможно подсоединить к обычной электросети. Эта информация будет указана на упаковке прибора и в инструкции по эксплуатации. Обычная модель, в которую попадет вода, может спровоцировать короткое замыкание и пожар, поэтому рисковать не желательно.

Мощность. При установке высокомощного прибора владельцу жилья придется оплачивать значительный расход электроэнергии. Более экономичны осевые вентиляторы – за счет высокого КПД они при малых затратах способны создать достойный воздухообмен. Радиальные вытяжные приборы выгодны лишь для помещений с большой площадью.

Дополнительные функции. Встроенный функционал важен с точки зрения эксплуатации устройства. В современных моделях присутствует немало дополнительных характеристик, среди которых можно отметить следующие:

  • детектор движения для автоматического включения;
  • таймер и возможность регуляции времени работы;
  • датчик влажности;
  • наличие обратного вентиляционного клапана;
  • режимы вращения лопастей.

Подключение вентилятора к электрической сети

Одним из этапов монтажа системы вентиляции является подключение вентилятора к электрической сети. Ниже рассмотрим особенности подключения вентиляторов.

При подключение вентилятора вентиляции следует в первую очередь учесть тот факт, что ванная комната и туалет относятся к помещениям с повышенным уровнем влажности. Следовательно, все элементы электропроводки и арматура для ее монтажа должны иметь корпус с достаточным уровнем защиты от влаги. Как правило, степень защиты корпуса монтируемых конструктивных элементов электропроводки выбирается не ниже IP44.

Каким образом вентиляторы подключаются к электрической сети?

В данном случае всё зависит от его конструктивных особенностей. Есть типы вентиляторов, включение и отключение которых обеспечивается встроенным выключателем, управление которым производится шнурком. Потянув шнурок вниз можно включить или отключить вентилятор.

В некоторых вентиляторах предусмотрена возможность открытия и закрытия вентиляционного отверстия, обычно в данное устройство закрытия и открытия отверстия встраивается выключатель. Потянув за одну веревку отверстие открывается, и вентилятор начинает работать, потянув за другую веревку, отверстие вентилятора закрывается и он отключается от электрической сети.

Если в вентиляторе не предусмотрено вышеприведенных устройств или по той или иной причине ими неудобно пользоваться (например, если вентилятор находится достаточно высоко относительно пола), тогда для включения и выключения вентилятора необходимо установить выключатель. Для этой цели подойдут выключатели, используемые для осветительной аппаратуры, так как мощность вентилятора, как правило, небольшая.

Как и упоминалось выше, все элементы электрики, монтируемые в ванной, в том числе и выключатель, должны иметь надежную защиту от влаги.

Откуда брать питание для вентилятора?

Потребляемая мощность данного потребителя электрической энергии небольшая, поэтому если не провели отдельную линию для его питания сразу, то не стоит переживать по этому поводу. Его можно подключить в ближайшей распределительной коробке, а при ее отсутствии ответвить линию от одной из розеток, расположенных в ванной комнате. Если в ванной комнате установлена розетка, например, для стиральной машинки, то можно подключить вентилятор от нее.

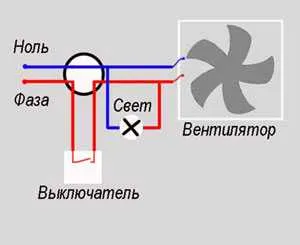

   Схема подключения вентилятора в ванной комнате

Подключение вентилятора с таймером

Время работы вентилятора в ванной или туалете может устанавливаться с помощью таймера. Для этих целей могут использоваться, как универсальные таймеры, так и вентиляторы со встроенными таймерами.

   Схема подключения вентилятора со встроенным таймером

Автоматическое включение вентилятора

Включение вентилятора вентиляции ванной комнаты может осуществляться автоматически. Основная задача вентилятора, как и упоминалось выше — это снижение уровня влажности в помещении, исходя из этого принципа, необходимо реализовать автоматическое включение вентилятора в случае повышения уровня влажности в помещении. Датчик уровня влажности (гидростат) осуществляет включение вентилятора вентиляции в случае повышения уровня влажности в помещении до установленного значения.

   Схема подключения гидростата для управления вентилятором

Что касается туалета, где, помимо снижения уровня влажности вентилятор устраняет нежелательные запахи, одного датчика уровня влажности будет недостаточно. В данном случае для реализации автоматического включения вентилятора устанавливается датчик движения. То есть, когда в зоне обнаружения датчика появляется движение, он подает напряжение на вентилятор и соответственно при отсутствии движения в зоне обнаружения датчика вентилятор через некоторое время отключается. Целесообразно выбирать датчик движения, в котором предусмотрена возможность выставить время, по истечению которого происходит отключение нагрузки в случае отсутствия движения в помещении.

В большинстве случаев установкой датчиков движения и уровня влажности в помещении пренебрегают и ограничиваются установкой выключателя для управления вентилятором вручную.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли.
    Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
    — отключаем напряжение в сети;
    — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
    — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

  1. Освободить оборудование от крышки.
  2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
  3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
  4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
  5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
  6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
  7. Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.
