Утепление канализационной трубы наружной канализации

Готовы сделать вашу наружную канализацию более эффективной? Наша новая публикация расскажет о важности утепления канализационной трубы и предоставит полезные советы по выбору материалов и методов утепления. Обеспечьте надежную защиту от замерзания и повреждений, следуя нашим рекомендациям по улучшению теплоизоляции вашей канализационной системы.

Обустройство загородного дома при отсутствии общих коммунальных водопроводных и канализационных систем является непростой задачей для любого домовладельца. Помимо обеспечения жильцов питьевой водой, приходится решать задачи отвода серых вод и канализационных стоков, не забывая при этом про утепление канализационных труб наружной канализации.

Данная задача решается различными способами, для выбора подходящего варианта полезно знать, чем утепляют трубы наружной канализации в земле и изучить данную технологию. Это позволит провести правильное и долговременное утепление канализации с минимальными временными и финансовыми потерями.

Схема наружной канализации

Рис. 1 Канализация частного дома — устройство

Нужно ли утеплять канализацию и проблемы при замерзании труб

При отводе канализационных и серых вод частного дома при минусовых температурах внешней среды они могут замерзнуть, а это вызовет следующие неприятные последствиям:

  • Замерзшая вода будет препятствовать отведению стоков из дома, создавая тем самым значительные трудности для проживания в частном секторе в зимнее время.
  • Также при размораживании вода расширяется, что вызывает повреждение трубопроводов и засорение земли канализационными стоками, ухудшающими экологическую обстановку.
  • Ледяные пробки, препятствующие оттоку загрязненной воды, будут вызывать ее застой в отводящей системе — в результате этого в жилище появятся неприятные запахи, мешающие комфортному проживанию.

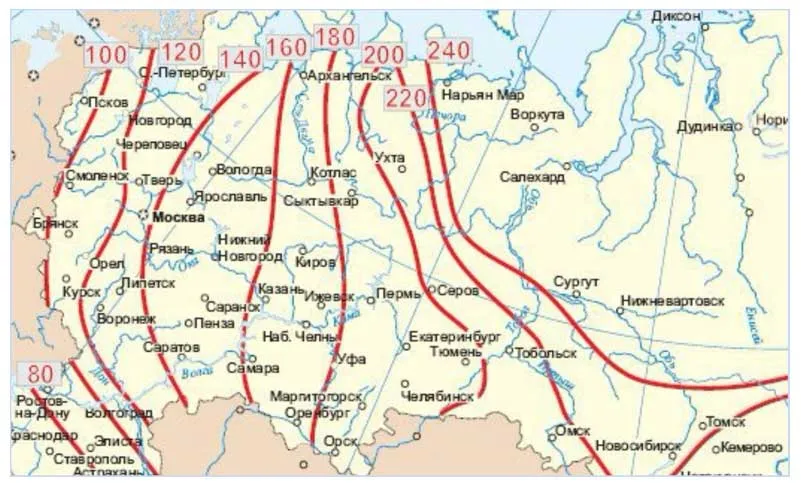

Карта глубины промерзания

Рис. 2 Карта уровня промерзания грунта — пример

Теплоизолирующая краска в качестве утеплителя

Визуально теплоизолирующая краска напоминает обычную. Преимущество ее в том, что наносить ее можно на поверхность любых очертаний. Слой краски образует герметичное эластичное покрытие, работающее по принципу термоса.

Краска

Для производства микросфер используют керамику, перлит, пеностекло и другие вещества, обладающие теплоизоляционными свойствами. Краска очень удобна в применении и создает покрытие, отличающееся долговечностью.

Эффект от покрытия такой краской такой же, как и от изоляции минеральной ватой или пенополистиролом. Наносят ее как вручную при помощи валика или кисти, так и распылителем.

— общепринятые способы

Решая, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:

  • Углубление в земле. Для реализации данного метода обязательное условие — помещение трубы на улице в траншею ниже максимальной точки замерзания для данной местности.
  • Использование электрокабеля. Данная технология утепления наружной канализации легко реализуются благодаря производителю, который выпускает надежные влагостойкие электрические нагревательные кабели, помещаемые внутри трубопровода или специальные гнезда в трубах.
  • Применение утеплителей. Данный способ теплоизоляции может быть довольно просто реализован благодаря выпускаемым оболочкам из различного вида утеплителей с диаметром, подходящим для изоляции канализации.
  • Комбинированные способы. Отличным решением тепловой изоляции канализационных трубопроводов является применение дополнительного утепления помещением их в оболочку из утеплителя на средней глубине в земле. Еще один распространенный вариант — помещение нагревательного электрического кабеля в оболочку из утеплителя, при этом канализационная магистраль находится на малом расстоянии от поверхности земли.

Монтаж труб наружной канализации

Рис. 3 Монтаж труб в траншею

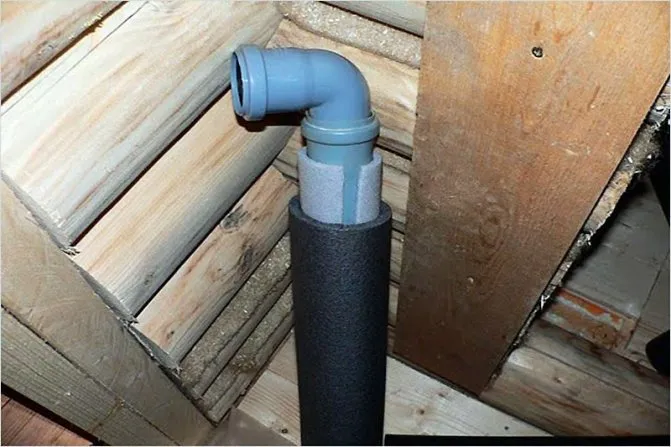

Закрытие теплоизолятором фановой трубы

Утепление фанового стояка имеет особое значение. Она выводиться на улицу для вентиляции системы трубопровода. В ней нет циркулируемой жидкости, которая сможет замерзнуть, но стены стояка способны сильно промерзать. Наросшая корка льда способна закупорить проход воздуха. Поэтому ее тоже следует утеплять.

Выбирать для утепления фанового стояка следует материалы, устойчивые к влаге и ультрофиолетовым излучениям. Утепление требует отрезок системы, находящийся в верхней части. сверху торца конструкции одевается металлический колпачок для защиты от непогоды.

Если стояк покрылся наледью его можно разморозить народным способом:

  • Берется многожильный металлический провод без изоляции. Отмеряется отрезок длинной равной расстоянию стояка.
  • Из него формируется шарик, подходящий по диаметру трубы. Прикрепляется к толстой проволоке или веревке.
  • После чего его следует закрепить на торце трубы и продержать в таком виде несколько дней.

В это время происходит химическая реакция с выделением тепла, которая согреет стенки стояка и освободит трубу от ледяной корки.

Выбор способа и материала по утеплению системы канализации остается за собственником участка. Главное учитывать особенности ландшафта и климата региона проживания.

Утепление с помощью грунта при укладке трубопровода ниже глубины промерзания

Утепление канализационных труб в земле данным способом является наиболее доступным процессом, ведь в районах с умеренным климатом глубина промерзания почв составляет около 1,5 метра. При определении глубины можно руководствоваться специальными картами промерзания земли для разных регионов, укладка трубопровода ниже глубины промерзания имеет следующие особенности:

  • При установке трубопровода в средней полосе или северных широтах предстоит большой объем земляных работ — это приведет к высоким финансовым расходам.
  • Объемы выборки земли и расходы еще более вырастут при слишком большом расстоянии канализационной магистрали от дома, ведь на всем пути следования 110 мм. трубопровода необходимо обеспечить минимальный технический уклон в 20 мм. на погонный метр. Соблюдение данного условия приводит к тому, что на 50-метровом расстоянии перепад высот может достигать одного метра – следовательно, самая нижняя точка будет находиться на глубине в 2,5 метра.
  • Глубокое залегание трубопровода под землей затрудняет проведение ремонтных работ в случае его повреждения.

Обогрев греющим кабелем канализационной трубы

Рис.4 Теплоизоляция канализации греющим кабелем – вид провода

Статья по теме:

Канализация на даче – варианты, схемы устройства и монтаж. Если нужно обустроить канализацию на даче, то в отдельной статье читайте про все возможные дорогие и дешевые варианты обустройства канализации на даче. Нюансы, виды, схемы.

Скорлупы из пенополиуретана

Пенополиуретановые цилиндры — хорошая альтернатива пенопластовым аналогам. Отличаются они по сравнению с ними большей плотностью, а коэффициент теплопроводности почти тот же.

Выше у пенополиуретана и сопротивляемость по отношению к механическим воздействия. Шире у него и температурный диапазон, в котором он может эксплуатироваться без потери прочностных характеристик.

Нормальный температурный режим для скорлупы из полиуретана — -180⁰ – +130⁰. Высокий у этого материала и показатель пожаробезопасности — загорается при 415⁰ и впоследствии происходит самозатухание

Теплоизоляция имеет вид полуцилиндров, оснащенных поперечными или продольными защелками. Для повышения надежности защиты скорлупу иногда заключают в специальные оцинкованные кожухи, оснащенные замками, но чаще просто наносят спецпокрытие.

Обогрев внешней канализации с помощью кабеля

Решая, как утеплить канализационные трубы в частном доме, многие выбирают греющий кабель. При монтаже его располагают вдоль или обматывают вокруг трубопровода, если требуется сильный подогрев, распространенный вариант — помещение греющего провода внутрь магистрали. Использование электроподогрева имеет следующие особенности:

  • Электрический кабель довольно дорог, цена одного погонного метра приблизительно составляет около 15 у.е.
  • С электроподогревом возможно размещать канализационную магистраль в земле не слишком глубоко, обычная глубина ее залегания составляет не более 0,5 метра и может быть уменьшена при использовании мощного электрического кабеля с малым шагом намотки.
  • Подогревающий провод можно размещать в трубных каналах, специально сделанных для его укладки или крепить к пластиковому трубопроводу своими руками фольгированной клейкой лентой.

Хороший или плохой

Высокая цена теплоизолирующего материала не всегда говорит о его замечательных свойствах. Бывают недобросовестные производители, среди продавцов встречаются любители «накрутить» цену. До того как выбрать и купить утеплитель, необходимо хорошо изучить его характеристики и тщательно всё обдумать. Очень хорошо, если можно заполучить образец и провести несколько экспериментов:

  1. Поднести небольшой фрагмент теплоизоляционного материала к яркой лампе. Просвечивает – плохо. Если утеплитель для канализационных труб пропускает свет, через него пройдёт и тепло. Такая проверка не нужна для материалов с дополнительным покрытием (фольгированных и подобных им).
  2. Если речь идёт о вспененном материале, необходимо взглянуть на срез. Воздушные ячейки должны быть мелкими, в идеале – приблизительно одинаковыми. Крупные воздушные камеры будут плохо удерживать тепло.
  3. Поджечь образец. Качественный утеплитель не горит. Некоторые материалы для теплоизоляторов изначально обладают горючестью, которая устраняется при помощи специальных добавок.
  4. Попробовать потянуть, порвать фрагмент теплоизолятора. Если это произошло очень уж легко, прочность под сомнением. Такой материал можно просто нечаянно повредить ещё в процессе монтажа.

Такая комплексная проверка поможет вам сделать окончательный выбор.

Утепление посредством теплоизоляционных материалов

Определяя, как утеплить канализационную трубу на улице, часто выбирают изоляцию при помощи утеплителей, широко применяемых в строительной отрасли. Обычно для удобства монтажа они имеют оболочку цилиндрической формы с внутренним диаметром, соответствующим стандартному размеру канализационной трубы.

Стекловата

Основной данного теплоизолятора являются длинные стеклянные нити, которые получают из битого стекла посредством нагрева до 40º С. и выдувания из центрифуги — это существенно удешевляет процесс изготовления.

Стеклвата для утепления труб

Рис. 6 Утеплитель для труб канализации из стекловаты

Волокна толщиной 3 — 15 мкм. находятся в воздушной среде во взвешенном состоянии, поэтому материал имеет низкую плотность и высокую устойчивость к вибрации, помимо этого стекловата обладает следующими полезными свойствами:

  • Материал не горюч, обладает высокой термоустойчивостью и может выдерживать диапазоны температур от -400 до +700 С.
  • Его теплопроводность колеблется в диапазоне от 0,045 до 0,065 Вт./м.*C., что является довольно низким показателем, уступающим лишь некоторым полимерным материалам.
  • Стекловата пропускает пар и не боится влаги, устойчива к большому количеству агрессивных химических веществ и биологическому воздействию.
  • Материал является экологически чистым и безвредным для здоровья человека.

К недостаткам стекловаты как утеплителя можно отнести ее низкую плотность, склонность к усадке и неудобство монтажа.

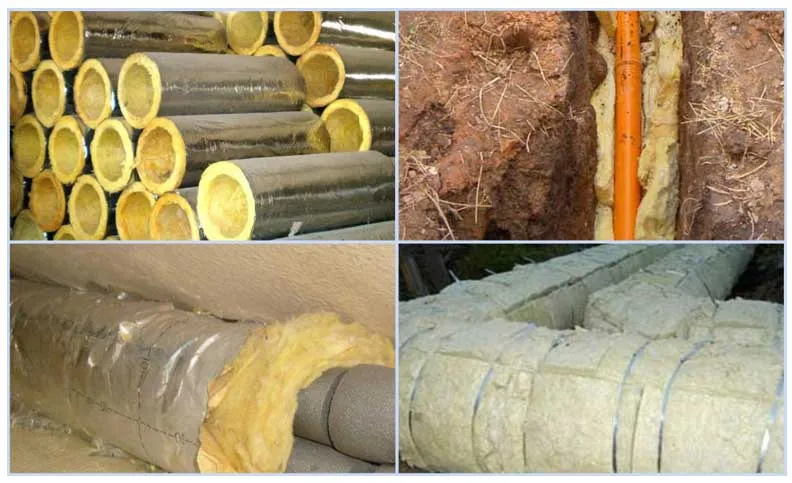

Стекловата выпускается в рулонах и плитах, для утепления канализации наиболее подходят фольгированные цилиндрические оболочки с соответствующим внутренним диаметром.

При монтаже под слой земли стекловата будет подвергнута сжатию и может напитать влагу — это существенно уменьшает ее теплоизолирующие свойства и ограничивает использование в качестве теплоизолятора для канализационной магистрали.

Утепление труб наружной канализации

Рис.7 Теплоизоляция канализационных труб в земле минватой

Минеральная вата

Минвата выпускается двух типов — шлаковата и базальтовая. Первая имеет низкую плотность и высокое водопоглощение, ее не рекомендуется использовать на металлических поверхностях и в жилых помещениях — благодаря этим свойствам она имеет очень ограниченное применение.

Базальтовая минеральная вата, которая производится путем расплавления базальта и формирования из него тонкого волокна, по праву занимает лидирующее положение среди утеплителей, обладая следующими полезными свойствами:

  • Низкая теплопроводность 0,04 Вт./м.*C. способствует широкому применению материала в строительной отрасли для утепления различного вида поверхностей и трубопроводов.
  • Материал не горюч, стоек к воздействию многих химических веществ и температурным перепадам, является экологически безопасным.
  • Вата устойчива к влиянию влаги, но может ее напитывать, поэтому ее рекомендуется применять в сухой среде.
  • В отличие от стекловаты, базальтовая вата имеет более высокую плотность, благодаря чему ее легче монтировать и эффективнее использовать в условиях давления на поверхность.

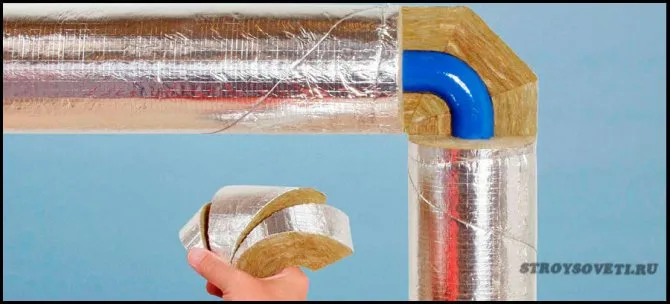

Для утепления трубопроводов базальтовую вату выпускают в виде сегментных цилиндрических рулонов, часто имеющих фольгированное покрытие.

Хотя базальтовая вата имеет высокую плотность и может опускаться под землю достаточно глубоко без изменения толщины и потери своих свойств, ее способность напитывать влагу ограничивает использование материала в качестве утеплителя.

Утепление трубками

Рис. 8 Изолон – внешний вид и применение

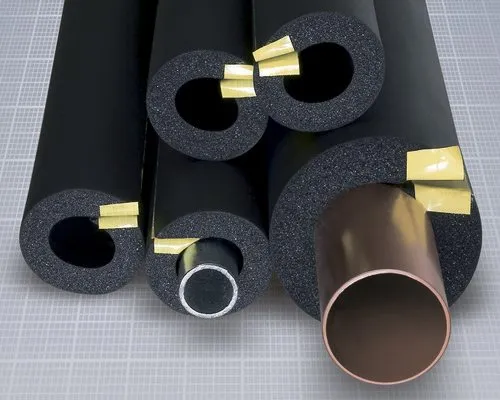

Теплоизоляция вспененным каучуком

Этот утеплитель изготавливают на основе натурального или комбинированного каучука и относят к эластомерам. То есть к материалам с повышенным показателем эластичности. Стоит отметить, что монтаж утеплителя происходит методом горячего сшивания, после чего образуется прочный шов. Некоторые производители для упрощения монтажных работ, выпускают каучуковые полые цилиндры с техническим разрезом, на краях которого уже имеется липкий слой под защитной лентой. Чтобы закрепить такой утеплитель на трубе, достаточно снять защитную полосу и крепко соединить торцы двух половинок.

Синтетический каучук обладает мелкой ячеистой структурой закрытого типа, благодаря этому у него есть ряд достоинств:

  • Низкий коэффициент теплопроводности;
  • Устойчивость к воздействию влаги и пара, которая сохраняется на протяжении всего срока эксплуатации;
  • Материал обладает прекрасными свойствами адгезии к любым поверхностям на молекулярном уровне;
  • Благодаря высокой гибкости есть возможность выполнить герметичную теплоизоляцию;
  • Сохраняет свои свойства при резких перепадах высоких температур (от -200 до +150°С). Это делает возможным его применение в суровых климатических зонах;
  • Долговечность без потери качеств;
  • Высокие шумоизоляционные свойства;
  • В состав материала входит большое количество огнегасящих добавок. Это крайне важный момент при необходимости проведения утеплительных работ на участках с повышенной пожароопасностью;
  • Абсолютная безопасность для здоровья, гигиеничность, нетоксичность;
  • Возможность повторного использования утеплителя, что делает его экономически выгодным.

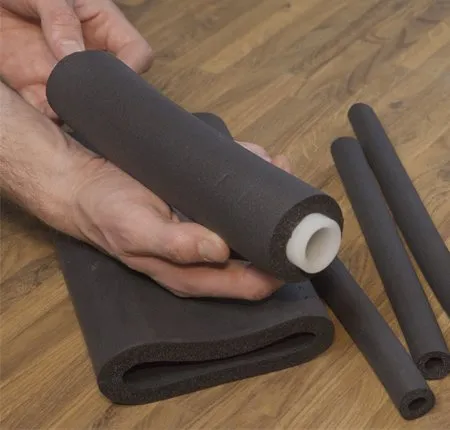

Для утепления изоляционных труб подходит вспененный каучук, выпускаемый в форме листов или полых трубок различного диаметра. Имеет стандартное сечение под трубы диаметром от 6 до 114 мм. Толщина изоляции достигает 6 -32 мм. Для труб большего диаметра предназначен листовой каучук. Фиксация материала происходит тем же способом, что и полиэтиленовых листов.

Как утеплить канализацию в частном доме

Если возникает необходимость утепления канализационной пластиковой трубы в доме, можно использовать все приведенные выше материалы. С экономической точки зрения, удобства монтажа и эстетичности, наибольшее количество домовладельцев отдают предпочтение изолону. Он просто фиксируется на утепляемой поверхности сквозь боковой разрез, может склеиваться или соединяться липкой лентой. Дополнительным преимуществом материала является его наиболее высокое шумопоглощение среди всех теплоизоляторов.

Утепление труб наружной канализации своими руками

Рис.11 в частном доме изолоном

Решая, чем утеплить канализацию в земле, исходят из климатических условий, удобства проведения работ, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации при большом разнообразии не слишком велик — это может быть электрический кабель или скорлупа из твердых, не пропускающих влагу материалов — пенопласта или пеноплекса. Часто для теплоизоляции используется сочетание нагревательного кабеля и изолирующей скорлупы.

Процесс монтажа

Процедуру утепления канализации разберем на примере формы скорлупы, т.к. другие формы устанавливаются аналогично. Процесс же монтажа рулонных утеплителей понятен интуитивно – нарезать на отрезки и зафиксировать на трубопроводе.

Итак, последовательность следующая:

1. Половинки материала просто надеваются на утепляемый элемент. Устанавливаются они с нахлестом до 20 см.

2. Точки нахлеста фиксируются скотчем.

3. Соединение частей также происходит с помощью скотча.

4. Чтобы утеплить угол канализационной трубы нужно подобрать соответствующую фасонную скорлупу.

5. В отдельных случаях можно использовать дополнительный внешний защитный слой.

Критерии выбора заклепочника

В самом общем виде, вопрос того, как пользоваться заклепочником мы рассмотрели выше, более подробно вы можете узнать в специальной литературе или посмотреть видео в сети.

Давайте попробуем обозначить критерии выбора этого узкоспециализированного инструмента.

При покупке, как правило, в комплекте идут четыре насадки для заклепочника, если этого будет мало, необходимо позаботиться о дополнительных насадках, их можно приобрести отдельно.

В целом, отвечая на вопрос: как выбрать заклепочник, заметим, лучше будет выбрать инструмент более высокого качества, он хоть и дороже, но служит дольше и качество полученного соединения выше.

Как утеплить канализационную трубу на улице?


Утепление канализационной трубы на улице можно провести следующим образом:

  1. Использование трубной изоляции. Трубную изоляцию можно купить в строительных магазинах, она представляет собой трубку из пенополиэтилена, которая одевается на трубу. Она может иметь различную толщину и диаметр в зависимости от размера трубы. Для установки изоляции на канализационную трубу нужно сначала измерить ее диаметр, затем нарезать нужную длину изоляции и нарезать ее вдоль, чтобы она легко надевалась на трубу. После этого трубу можно обернуть слоем утеплителя и закрепить изоляцию на трубе с помощью специальной ленты.

  2. Использование минеральной ваты. Минеральная вата также может быть использована для утепления канализационной трубы. Для этого нужно обернуть трубу слоем минеральной ваты и закрепить ее на трубе с помощью пленки или клея. Важно помнить, что при использовании минеральной ваты необходимо защитить ее от влаги, чтобы она не потеряла свои утепляющие свойства.

  3. Использование теплоизоляционной ленты. Теплоизоляционная лента представляет собой ленту из фольги или полиэтилена с клеевым слоем. Она может быть использована для утепления канализационной трубы, просто наклеивается на трубу и обертывается вокруг нее. Эта лента может использоваться в качестве дополнительного утеплителя на уже утепленной трубе.

Важно помнить, что при утеплении канализационной трубы на улице необходимо использовать материалы, устойчивые к воздействию влаги и атмосферных условий. Также необходимо обеспечить хорошую вентиляцию, чтобы избежать образования конденсата внутри трубы.


Видео. Как правильно утеплить трубы канализации в грунте
