Вентиляция с помощью вакуумных клапанов

Вакуумный клапан с резиновой манжетой для вентиляции

Обратный (вакуумный) клапан — это оборудование для вентиляции канализационной системы, применяемое в случаях, когда монтаж и вывод вентиляционного стояка через кровлю строения невозможен по ряду причин.

Принцип действия

Принцип работы вакуумного клапана достаточно прост — в момент «разряжения» воздуха внутри стояка задвижка клапана отодвигается и пропускает воздух внутрь канализационной системы. За счёт притока воздуха происходит нормализация давления внутри трубы. После этого задвижка закрывается, тем самым блокируя поступление неопрятного запаха.

Монтаж клапана

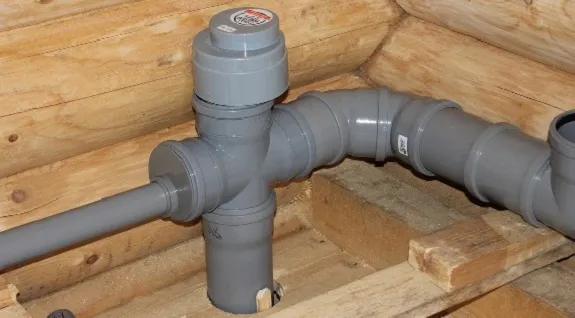

Установка клапана вентиляции в верхней точке стояка

Вакуумный клапан монтируется в верхней части канализационной системы. Оптимально, если расстояние от стояка до клапана будет меньше, чем расстояние от стояка до раковины, ванный или любого оборудования с установленным гидрозатвором.

Обычно клапан устанавливается вблизи крайнего сантехнического оборудования. Например, на горизонтальной ветке в ванной комнате около унитаза на небольшой высоте в раструбе отвода или тройника.

При монтаже важно соблюдать следующие правила:

  • Соединения между клапаном и раструбом должно быть полностью герметичным. При установке в раструб пластиковый трубы клапан монтируется без дополнительных принадлежностей. Чтобы обеспечить герметичность используется входящий в комплект уплотнитель в виде кольца.
  • При использовании с чугунным стояком потребует приобрести резиновую манжету. Перед монтажом раструб трубы тщательно очищается от ржавчины и мусора. Далее труба просушивается при помощи строительного или обычного фена. Затем выполняется крепление манжеты и клапана на силиконовый герметик.

Как сделать клапан своими руками?

Клапан для вентиляции канализации из подручных средств

Сборку клапан можно выполнить своими руками используя простые подручные средства. Для этого потребуется: пружина от авторучки, саморез длиной 45 мм, поролон, полиэтиленовая крышка, концевой тройник, универсальный клей, шило.

Процесс сборки состоит из следующих этапов:

  1. Из авторучки вынимается пружина и накручивается на саморез длиной 45 мм. Диметр самореза должен подходить к пружине и не растягивать ее.
  2. Из пластиковой крышки вырезается круг диаметром 50 мм. Далее, саморез с пружиной вкручивается по центру заготовки так, чтобы пружина располагалась между пластиковой шайбой и головкой самореза.
  3. Из поролона вырезается круг диаметром 60 мм. Заготовки склеиваются друг с другом при помощи универсального клея. Перед склейкой саморез выкручивается.
  4. В заглушке концевого тройника с помощью шила прокалываются несколько отверстий. При необходимости используется дрель или шуруповерт.
  5. К внутренней стороне заглушки прикручивают склеенные шайбы с саморезом по центру.
  6. Полученная конструкция устанавливается в пластиковый тройник, который монтируется на выбранном участке трубопровода на высоте 30–35 см от крайнего сантехнического оборудования.

При «разряжение» воздуха в стояке давление снаружи будет воздействовать на пружину через проделанные отверстия. Пружина, в свою очередь, будет двигать клапан, тем самым пропуская воздух и нормализуя давление внутри канализационной системы.

Проверка функционирования

Перед монтажом собранного клапана рекомендуется проверить его работоспособность. Для этого нужно дунуть в каждое из просверленных отверстий. Если всё собрано правильно, то воздух беспрепятственно пройдёт. В ином случае следует чуть выкрутить саморез, чтобы ослабить усилие пружины.

После этого потребуется провести противоположные действия — потребуется втянуть воздух в себя. В этом случае воздух не должен поступать, так как пружина будет надежно прижимать заготовки к основанию заглушки.

Вентиляция на основе вытяжной трубы

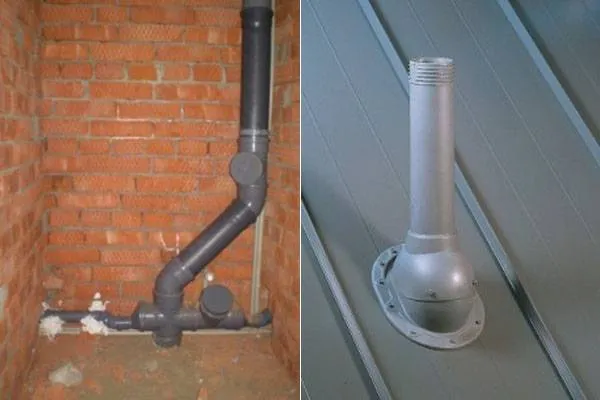

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

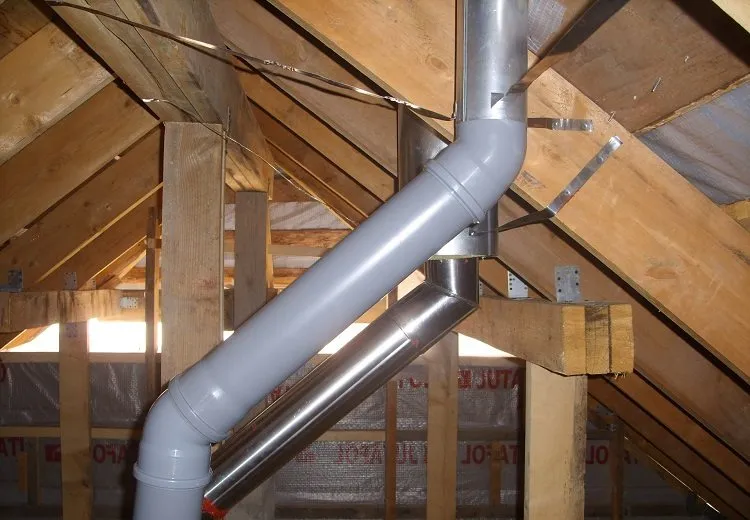

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

  • Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
  • При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
  • При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
  • Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
  • При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
  • Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
  • Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Почему не рекомендуют глубоко закапывать канализационные трубы

Чем глубже мы опускаем трубу канализации, тем глубже приходится делать колодец или септик. Мы теряем полезный объем накопителя и получаем лишние кубометры (а часто десятки кубометров) земляных работ.

Если на выходе из дома канализационную трубу опускают за глубину промерзания — ниже 1,5-2 м, за счет уклона на входе в колодец она оказывается еще на 0,5-1 м ниже.

  • Септики с возможностью подключения на такой глубине стоят порядком дороже.
  • Для выгребных ям приходится монтировать еще один колодец и устанавливать туда переливной насос — делать так называемую канализационно-насосную станцию (КНС).
  • На большой глубине выше вероятность «нарваться» на грунтовые и паводковые воды.

Дешевле и проще прокладывать канализацию на небольшом заглублении. При этом она будет исправно служить и не промерзнет.

Общие сведения

Масса нечистот, возникающих во время смыва стоков в систему, попадая в магистраль действуют как насос. Перед стоком показатель давления повышается, а после них снижается.

Если вентиляционный участок магистрали не предусмотрена в процессе использования возникает срыв гидрозатвора. Сквозь сливное отверстие сантехнических приборов выполняется подсос воздушной массы. Эффект способствует попаданию в здание газов.
Такая проблема бывает с устройствами со слабым гидрозатвором. Но иногда возможен срыв происходит сразу на нескольких участках. Он сопровождается характерными булькающими звуками, появляющимися в отверстиях для слива.

Если магистраль оснащена вентиляционным участком воздух попадает в магистраль абсолютно свободно.

Благодаря чему, показатель давления стабилизируется. Срыва гидрозатворов не происходит. Соответственно в помещение не проникает запах нечистот.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

  1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
  2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
  3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

  1. Защита канализационных стоков от грызунов и прочих животных;
  2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
  3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
  4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?

Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой

Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы

С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.

Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.

В частном доме

Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке, поз. 2-4.

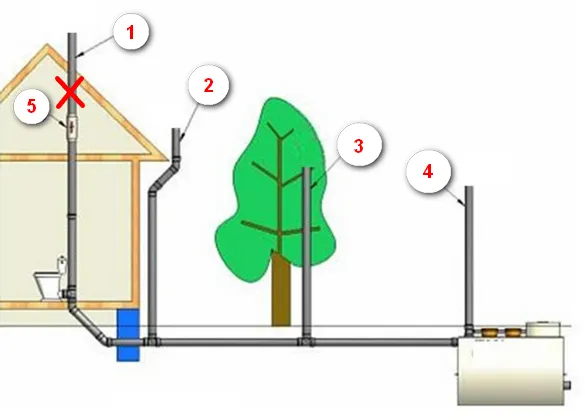

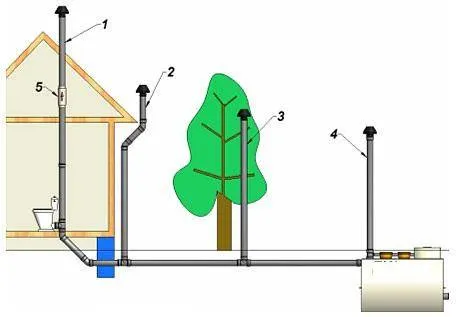

 Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .

В многоквартирном доме

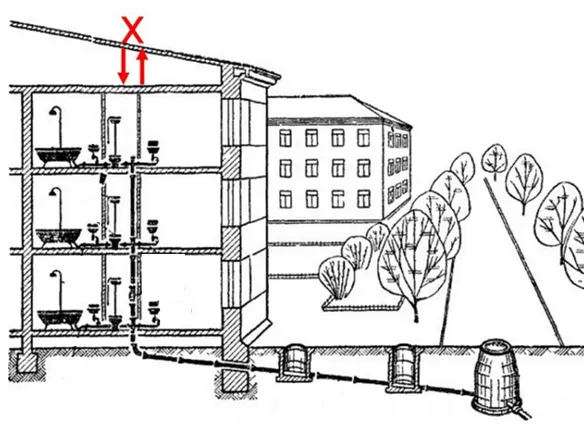

Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой. По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки допускается лишь в исключительной ситуации.

В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.

Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна

Что собой представляет обратный клапан

Обратный клапан – это герметичное вакуумное устройство, что не пропускает запахи и способствует их выводу в нужном направлении – через фановую трубу. В основном, схема вентиляционных устройств выглядит таким образом: на одном из стояков оборудована фановая труба, а все остальные снабжены обратными клапанами, что отводят запахи по общему стояку.

Обратный клапан – герметичное резинное устройство со слабой пружиной.

СНиП регламентирует обязательное наличие хотя бы одной фановой трубы в многоэтажном здании. Ее отсутствие или замена канализационным обратным клапаном возможна лишь при наличии септика с вытяжной трубой.

Как правильно предусмотреть и установить фановую трубу

При проектировании системы внутренней канализации необходимо учесть ряд требований предъявляемых к фановому стояку: — диаметр вентиляционной трубы должен быть больше или соответствовать диаметру основного коллектора (стояка). В большинстве случаев для гражданского строительства этот диаметр составляет 110мм, в некоторых случаях 160мм; — для обеспечения потока воздуха — вентиляции канализации — фановый трубопровод должен непосредственно соединяться с уличной атмосферой. Вентиляция обеспечивается за счет разности плотностей воздуха, которые в свою очередь напрямую зависят от температуры. Как следствие в зимний период вентиляция канализационной сети работает максимально сильно; — не допускается вывод фановой трубы в чердачное пространство; — не допускается объединение фанового стояка и вентиляционных каналов помещения; — не допускается вывод трубы в дымоходы, печные трубы и т.д.;

Что нам говорит СНиП 2.04.01-85: 17.18. Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляционную шахту здания на высоту, м: от плоской неэксплуатируемой кровли ………. 0,3 скатной кровли ……………………………………………… 0,5 эксплуатируемой кровли ………………………………. 3,0 обреза сборной вентиляционной шахты ……… 0,1 Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали). Флюгарки на вентиляционных стояках предусматривать не требуется.

Зачем нужна фановая вентиляция

Строительная и проектная документация предусматривает устройство фановой трубы канализации. Этот факт объясняется довольно легко. Газы постоянно формируются в процессе работы канализации и со временем накапливаются в больших количествах. Единственное направление их выхода – это жилые комнаты.

Путь этим газам преграждают гидрозатворы сантехники. Данные приборы представляют собой сифоны особенной формы. Они наполнены водой и могут сдерживать сильное обратное давление. Но в некоторых ситуациях гидрозатворы не могут справиться с большим количеством канализационных газов, вследствие чего, они попадают в жилище. Во избежание таких неприятных ситуаций и устанавливается фановая вентиляция. Система отлично справляется с поддержанием нормального давления, а также своевременно отводит канализационные газы.


Фановый стояк

Неприятный запах из канализации может появляться и по другой причине – это может быть самый обыкновенный срыв водного затвора. Эта поломка может случиться в том случае, если сточные воды забивают стояк на весь его диаметр. Из-за этого резко падает давление и возникает вакуум, который всасывает воздух и жидкость, находящуюся в гидрозатворах. Через некоторое время давление вернется в норму само собой, но гидрозатворы остаются пустыми, а значит, не остается препятствия для проникновения канализационных газов в жилые помещения.

Большинство людей считают, что срыв гидрозатворов в таких изделиях, как раковины или унитазы, практически невозможен, но это заблуждение. Такая поломка очень распространенная из-за того, что на внутренней поверхности канализационных труб постоянно откладывается осадок и различные загрязнения, что приводит к уменьшению диаметра сточной трубы и возникновению непредвиденной поломки. Этой проблемы также поможет избежать фановый стояк. Данное изделие является простой трубу, соединяющую канализацию и открытое пространство. Чаще всего трубу выводят через крышу.


Фановая труба

Принцип работы данного изделия довольно простой. После резкого падения давления в системе канализации, в данную трубу попадает воздух, способствующий восстановлению необходимого уровня давления и сохранению целостности гидрозатворов. В некоторых случаях фановый стояк оснащается обратным клапаном, с помощью которого вентиляционная система эффективно работает без вывода трубы на кровлю.

Вернуться к содержанию

https://youtube.com/watch?v=RxoV2Syrz-M

Подготовка к монтажу фановой магистрали

Чтобы поставить фановую вентиляцию необходимо использовать те же детали, что и для системы отвода стоков, а именно: фитинги, трубы и крепления. Все необходимые элементы, материалы и инструменты лучше подготовить до начала всех работ. В большинстве случаев подойдут пластиковые детали. Процесс может усложниться, если требуется поменять старую металлическую конструкцию на новую. Давайте обсудим данный процесс в деталях.

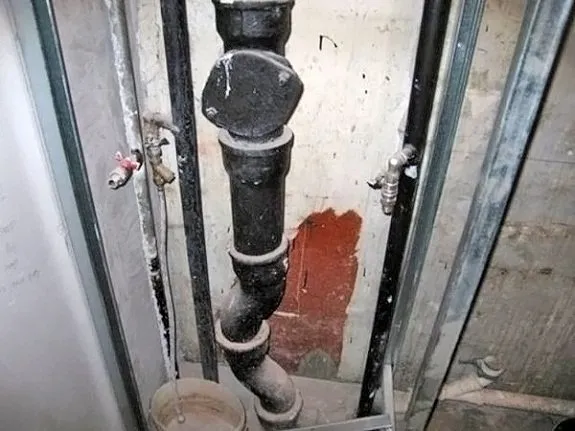

Старые и уже отработавшие долгое время фановые магистрали из чугуна выходят из строя. Бытует мнение, что нельзя заменить металлические магистрали пластиковыми элементами, но это не больше чем заблуждение. Устройство фановой трубы из пластика вместо чугунной возможна, но только при условии полной замены всех элементов системы.

Выход для фановой трубы

Согласно мнению специалистов, фановая магистраль, которая собрана из разных по материалу изготовления элементов, не отличается прочностью. Лучше всего работать с похожими материалами. Желательно, чтобы материал фановой трубы совпадал с материалом, из которого сделана система отвода стоков.

Если коммуникация изготовлена из чугуна, то и фановый трубопровод также должен быть из данного металла. Если приходится совмещать разные материалы, то лучше для начала проконсультироваться у соответствующего специалиста и узнать, как себя будет вести такая труба. Это может избавить от значительного снижения эксплуатационных показателей вентиляции.

Устройство фанового стояка требует использования самых обыкновенных труб и деталей для присоединения. Детали производятся из металла или пластика. Для монтажа системы вам понадобятся следующие детали:

  • труба с отводами;
  • резиновые манжеты для плотного и герметичного соединения;
  • переходники;
  • хомуты для закрепления магистрали на стенах.

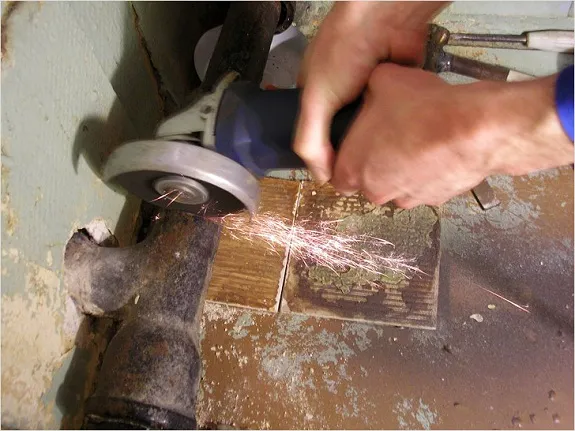

Демонтаж фановой трубы

Если сначала необходимо провести демонтаж старой трубы, то потребуется еще и кувалда, дрель, а также болгарка. Участок, где будут проходить все работы, необходимо очистить от всего лишнего. Если имеются легковоспламеняющиеся предметы, то их тоже лучше убрать. Если они стационарные, то следует накрыть их огнеупорным материалом. Во время монтажа не стоит пользоваться канализацией, поэтому если у вас имеются соседи, то лучше их заранее оповестить. После этого можно отключить стояк и демонтировать старую вентиляционную систему.

Назначение фанового стояка канализации

Неотъемлемым элементом внутренней системы водоотведения, соединяющим систему отведения стоков с атмосферой, является фановый стояк. Основная функция элемента – это выравнивание давления внутри системы и сохранение гидрозатворов у предметов сантехники.

Если фанового стояка нет, то в момент сброса большого объема стоков (например, при использовании смыва в унитазе) в гидрозатворах сантехнических приборов, установленных по соседству, может их сорвать.

После этого в ванной или на кухне появятся малоприятные запахи, идущие из канализационной системы. Таким образом, это своеобразная вентиляции для канализации, она выполняет сразу две функции:

  • выведение вредных для здоровья канализационных газов в атмосферу;
  • поддержание нормального атмосферного давления внутри трубопровода, предупреждение возникновения разряжения и снятия гидрозатворов.

Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE

Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.

LatysyaУчастница FORUMHOUSE

– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.

Отвечает консультант нашего форума Евгений Фадеев:

Евгений Фадеев:

– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с  притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе.  А для  диаметра следует запомнить простое правило:

Фановая труба 50 мм обеспечит поток  примерно в 16 раз меньше потока через  трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.

Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из  кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.

Читайте нашу статью о том, как обеспечить частный дом  чистой водой и правильно устроить систему канализации.

Как обойтись без фановой трубы в частном доме

Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка  необходима:

  • При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
  • Дом имеет два и более этажа оборудованных санузлами;
  • В доме есть бассейн или иное оборудование, чей разовый сток способен перекрыть систему канализации.

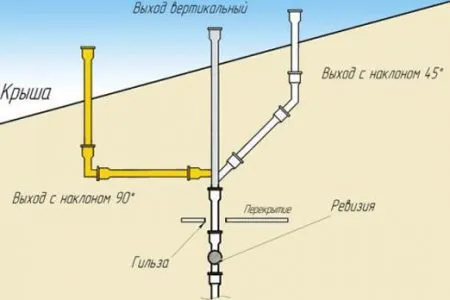

Фановая труба на кровле: размещение

Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.

Prorab_2009Участник FORUMHOUSE:

– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.

По мнению консультанта нашего форума Вадима, в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.

Вадим

– Первый способ наиболее предпочтительный  Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить –  и тяга слабенькая и чердак провоняете.

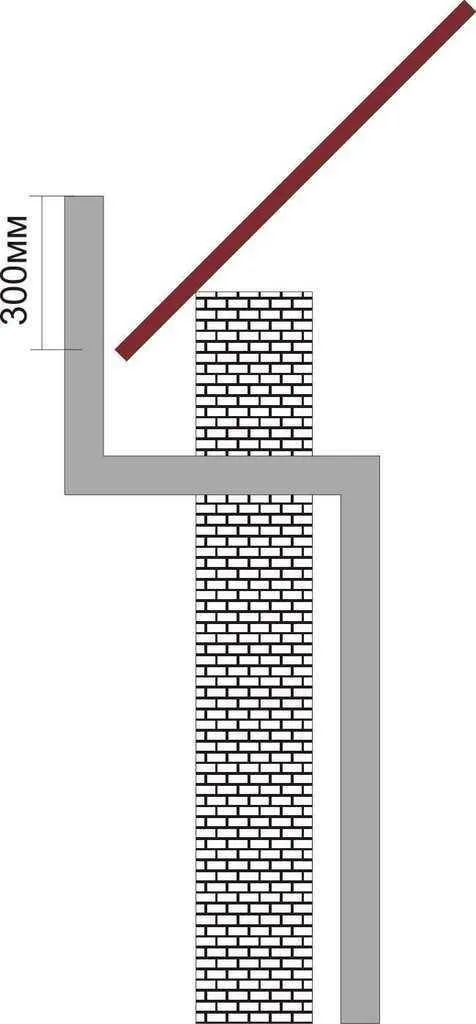

Также не рекомендуется фановый вывод на кровлю через стену под свес

Обратите внимание на данный рисунок. Зимой в случае схода снега с крыши вашего дома он может сорвать фановую трубу.  Фановый вывод на крышу –  основные правила

 Фановый вывод на крышу –  основные правила

Пользователь нашего форума (ник на форуме VladimirKu) советует придерживаться следующих правил при выводе фановой трубы:

  • Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
  • Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
  • Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.

Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.

На FORUMHOUSE вы можете больше узнать о том, как делается вывод фановой трубы на крышу, и расстаться с сомнениями на тему «Фановая труба, что это: необходимость, или можно обходиться специальным клапаном». Посмотрите видео, в котором наглядно показаны все этапы работ по выводу стояка через кровлю.

Почему в многоквартирном доме пахнет канализацией?


Если в многоквартирном доме пахнет канализацией, это может быть связано с несколькими причинами:

  1. Неправильная эксплуатация вентиляционной системы: Вентиляционная система должна обеспечивать правильный отвод воздуха из санузлов и кухонь, чтобы избежать запахов. Если вентиляция не работает должным образом, запахи из канализации могут распространяться по всему дому.

  2. Проблемы в канализационной системе: Запах из канализационной системы может произойти из-за засора или поломки в канализационных трубах. В таком случае, запах может распространяться через трубы канализации и попадать в вентиляционную систему.

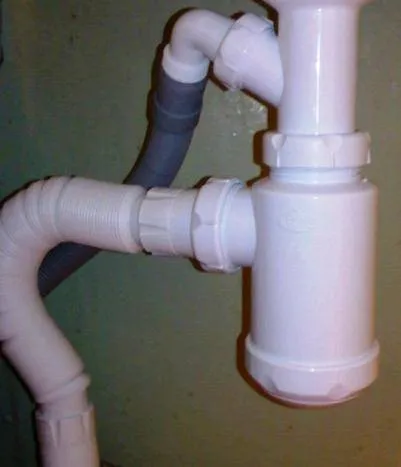

  3. Неправильная установка сифонов: Сифоны в санузлах и кухнях являются препятствием для запахов из канализации. Если сифоны установлены неправильно или повреждены, то запах из канализации может проходить сквозь них.

  4. Нарушение правил эксплуатации систем водоснабжения и канализации: Если жильцы многоквартирного дома нарушают правила эксплуатации систем водоснабжения и канализации, например, сбрасывают в канализацию неподходящие предметы, это может привести к засору канализации и запахам.

Для предотвращения запахов из канализации в многоквартирных домах следует следить за правильной эксплуатацией вентиляционной системы, соблюдать правила эксплуатации систем водоснабжения и канализации, а также своевременно обращаться к специалистам для ремонта и обслуживания систем.
