Чертежи теплиц с размерами: лучшие проекты от А до Я для создания конструкции своими руками

Воплотите свои садовые мечты в реальность с нашими лучшими проектами теплиц своими руками! Узнайте, как легко и просто создать уникальную конструкцию в домашних условиях благодаря подробным чертежам теплиц с размерами. Получите идеи и вдохновение для успешного садоводства прямо у себя на участке!

Как увеличить урожай в конце сезона? Знаменитый способ – теплица. Ее можно построить самому. Купить готовый вариант, в магазине. Но, главное, не красота, а качество, количество урожая. Теплица – это средство вырастить здоровые растения, создать для них натуральные природные условия и повысить урожайность.

Формы, типы

Рынок пестрит разнообразием моделей. Теплицы различаются по:

• форме;
• материалам, из которых сделаны;
• степени пропуска солнечного света.

Если взять во внимание все эти характеристики. Выбрать теплицу станет легко.

По каким критериям выбирать

Теплица – это простая конструкция. Она состоит из двух основных элементов – каркас и тент. В основном они в продажу выходят отдельно друг от друга, но есть и готовые комплекты. В них производителем учтено все до мельчайших деталей.

Сначала нужно выбрать форму. Они бывают:

1. С вертикально поставленными стенами.
2. С наклонно поставленными стенами.
3. Арочного типа.
4. Односкатные.
5. Двускатные.
6. С крышей в виде мансарды.

Выбор среди форм большой. Здесь каждый найдет для себя нужный вариант.

Виды покрытия

В строительстве применяют три укрывных материала:

1. Поликарбонат.
2. Стекло.
3. Полиэтиленовая пленка.

Плюсы и минусы укрывных материалов

Каждый укрывной материал обладает своими характеристиками. Они могут как положительно, так и отрицательно влиять на качество не только покрытия, но и на урожай в целом.

Поликарбонат пропускает свет, удерживает тепло. Внутри поликарбонат напоминает соты. Он пластичен. Построить любую конструкцию несложно. Не вызывает проблем при транспортировке.

Главные технические характеристики поликарбоната, на которые стоит сделать акцент при выборе.

В среднем этот материал служат пятнадцать лет.

Стекло применяют в строительстве односкатных, двускатных теплиц. Первый плюс. Они могут выдержать значительные нагрузки, легко ремонтируются. Если разобьется или треснет часть, то ее можно быстро заменить. Еще один плюс – это прозрачность. В них растения не страдают от недостатка солнечного света.

Важно!

Стекло – это хрупкий материал, с которым обращаться стоит аккуратно. Каркас усиливают.

Полиэтиленовая пленка. Известны пленки следующих типов:

• светостабилизированная;
• армированная;
• светорассеивающая;
• сополимерная;
• этиленвинилцитатная;
• поливинилхлоридная;
• вспененная.

Отличным укрывным материалом для регионов с холодным климатом будет армированная пленка.

Сравнение разных видов.

Виды конструкций каркасов

Выделяют два главных типа:

1. Стационарный.
2. Разборный.

Стационарные каркасы устанавливаются на постоянное место. Разборные не требуют постоянного ухода. В конце садового сезона их можно разобрать и сложить на хранение, что позволит избежать повреждения снегом.

Цена и качество

Самыми доступные теплицы площадью до пяти квадратных метров. Укрывной материал полиэтиленовая пленка на каркасе из нержавеющей стали, который покрашен порошковой краской. Это обойдется дачнику от 8 до 10 тысяч рублей. Такая же конструкция, но вместо полиэтилена поликарбонат будет стоить дороже, обойдется от 12 до 15 тысяч рублей.

Читайте также

Самые дорогие со стеклянным укрывным материалом. Строительство, установка ее обойдется от 20 до 50 тысяч рублей.

Конечная цена зависит от:

1. Есть или нет окна для проветривания.
2. Количества дверей.
3. Какой вид покрытия будет использован, его толщина.
4. Из какого материала сделан каркас.
5. Какая форма конструкции.

Важно!

Самыми прочными считают паркники из поликарбоната, самые негативные отзывы о полиэтиленовых. Они служат всего один-два года.

Существуют следующие формы:

1. Арочная.
2. Купольная.
3. Прямостенная.
4. Пристенная.
5. Многоугольная.
6. Двухскатная.
7. По Митлайдеру.
8. Мобильная.
9. Разноскатная.

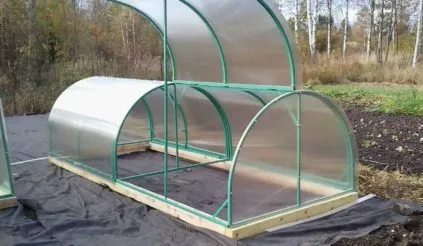

Арочная

Популярная форма. Для этого есть ряд причин:

• не образуется много снега;
• небольшое количество швов, стыков;
• повышенная устойчивость к ветру;
• простота в установке и без проблем можно увеличить длину.

Но, как и все конструкции в арочных есть свои минусы. Она небольшая по объему внутри. Второй минус – это то, что если конструкция более двух метров в высоту, то нужно монтировать балки для усиления каркаса.

Купольная

Конструкция в форме сферы похожая на купол. В народе она получала название «геокупола». Она строится путем присоединения друг к другу большого количества треугольных или шестиугольных частей. Для нее лучшим материалом покрытия является поликарбонат. Купольная форма может встречаться разного размера и это никаким образом не сказывается на ее надежности. Ей не нужны дополнительные подпорки. Идеальным размером для участка в шесть соток будет радиус и высота два метра.

Прямостенная

Она прочна и выдерживает нагрузку около полутоны. Не требует строительства фундамента. Каркас изготовлен из нержавеющей стали, которые обработаны противокоррозийным составом. В высоту стены 1,6 метра, но так как в этой конструкции предусмотрено арочное перекрытие, то высота увеличивается до 210 сантиметров. По ширине – 2,5 метра. Длина может быть различной. Все зависит от участка.

Пристенная

Это пристройка к чему-либо. Например, к стене гаража или дома. Она достаточно удобна, так как ее можно расположить рядом с любой постройкой на приусадебном участке. Но это также минусом, так как растения освещаются только с одной стороны и не получают максимального количества солнечного света. Пристенная может быть накрыта любым укрывным материалом от полиэтилена до поликарбоната. Каркас может быть построен из любого материала.

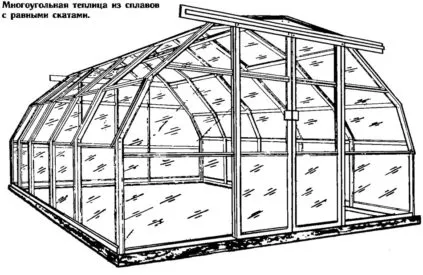

Многоугольная

Она может включать в себя от шести до девяти вертикально направленных граней. Такая теплица позволит украсить приусадебный участок. Именно поэтому их принято устанавливать рядом с домом и украшать различными цветами и экзотичными травами.

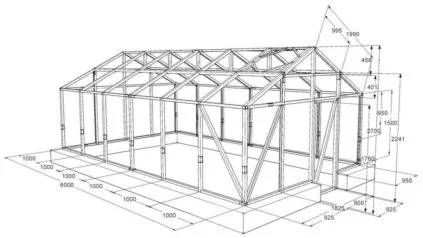

Двухскатная

Такая форма считается классикой жанра в садоводстве. Делятся на:

• прямоугольное расположение стен по отношению к земле;
• стены расположены под тупым углом.

Конструкцию этого типа строят часто. Для этого есть несколько причин:

1. Простота в строительстве.
2. Можно накрыть чем угодно.
3. На скатах легко монтируются вентиляционные форточки.
4. Установка двери не вызовет проблем.
5. Не нужна защита от снега.
6. Для строительства каркаса можно использовать любой материал.

Важно!

Она небольшого размера и веса, то фундамент для нее не требуется.

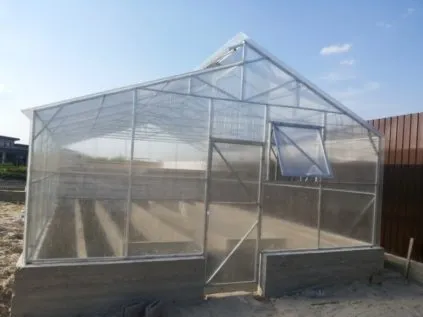

По Метлайдеру

Теплицы этого вида отличаются от других. Их основные отличия заключаются:

1. В их строительстве использована новейшая система для вентиляции. Точнее, вверху крыши находятся фрамуги. Именно через них из теплицы выходит теплый воздух, а более прохладный попадает внутрь через двери или дополнительные форточки.
2. Более прочный каркас. Для усиления используются дополнительные балки и распорки. Они отлично переживут сильные порывы ветра и град.
3. Ее можно собрать и перенести в другое место на участке.
4. Расположена в направлении «Восток – Запад».
5. В конструктив включено дерево. Оно позволяет избавиться от конденсата.
6. Достаточно просторные теплицы. В соответствии с нормами длина должна составлять не менее 12 метров, а ширина шести. Высота такой теплицы не менее 2,8 метров.

Мобильная

Их установливают и в квартире, и на дачном участке. Легко разбираются. Тщательного ухода не требуют. Используется любой материал для покрытия.

Разноскатная

Этот тип применяется в фермерском хозяйстве. Занимает большие площади. Самостоятельное возведение невозможно. Она наделена большим количеством дополнительных опций, что позволяет в разы сократить работу. Например, автоматический полив, автоматическое проветривание и так далее. Разноскатная теплица – это территория профессионалов.

Классификация по типу исходных характеристик

Садоводы знают, что такое «умная теплица». Оснастить умной начинкой можно любую. Лучшие отзывы получили теплицы Курдюмова и Митлайдера.

По Курдюмову

Курдюмов в своей книге пишет, что каждый дачник на своем участке делает много бесполезных вещей. Они не влияют на урожайность. Он сторонник того, что каждый земледелец при минимуме затраченных усилий, должен создать лучшие условия для роста и плодоношения растений.

Именно по этому принципу строится теплица по Курдюмову. Основы заключаются:

1. Место для строительства выбрать на участке с учётом сторон света.
2. Почва плодородная.
3. Частый полив растениям не нужен.
4. Вентиляция расположить по чертежам и указанным размерам. Это позволит создать комфортную среду для роста культурных растений.

Важно!

При установке теплицы на участке требуется придерживаться правила «Север – Юг». То есть края теплицы должны быть направлены в эти стороны. В этом случае растения получают дневное освещение с трех – четырех сторон.

Н. Курдюмов рекомендует устанавливать их в верхней части теплицы, так как теплый воздух легче свежего и выходит из нее самостоятельно через окна для проветривания. Согласно курдюмовским советам применять дверцы, как элемент дополнительного проветривания, не стоит, так как холодный воздух намного тяжелее нагретого и остается внизу, что губительно сказывается на растениях.

«Умной теплицей» можно сделать любую, главное, чтобы она была автоматизирована. При помощи автоматики осуществляя проветривание, полив и мульчирование.

По Митлайдеру

Ранее в нашей статье были описаны различия Митлайдеровской теплицы от обычных. В мире самыми популярными признаны два вида:

1. С двускатной крышей.
2. Арочного типа.

Главное отличие от остальных теплиц – это инновационная система вентиляции. В остальном же она практически идентична другим видам. При ее установке также необходимо учитывать стороны света, но располагается она по правилу «Запад – Восток».

Каркасы для строительства

Несущей конструкцией в любой теплице является каркас. Сначала нужно определиться с тем:

1. Какой к нему прикрепляется укрывной материал.
2. Какой формы будет теплица.
3. Как будет обеспечена устойчивость.

Каркас для строительства, возможно, изготовить как из стали, так и из алюминия. При самостоятельном строительстве в основном применяют дерево, пластиковые трубки. При выборе каркаса обратите внимание на:

1. Есть ли защитный слой на стальном каркасе. Если его нет, то уже через 12 месяцев теплица станет ржаветь.
2. Алюминиевый каркас должен быть аннодированным. Благодаря этому образуется тоненькая пелёночка, которая защищает конструкцию от влаги.
3. Каркас может быть окрашен порошковой краской. Это отличное решение для сохранения долговечности конструкции.

В большинстве случаев на рынке встречаются алюминиевые каркасы, так как по весу они более легкие и обладают повышенной устойчивостью к ржавчине. Минус – под давлением большого веса балки могут изогнуться.

Типы фундамента

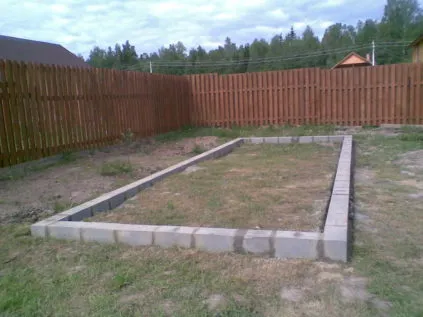

Надежным основанием для строительства теплицы является фундамент. Он влияет на износостойкость и улучшает функциональные характеристики теплицы. Также он помогает защищать растения от негативного влияния внешних факторов.

Читайте также

Наиболее часто встречаются фундаменты, построенные из:

• камня;
• бетона;
• дерева;
• без фундамента.

Прежде чем выбрать материал, из которого будет построен фундамент, стоит изучить все плюсы и минусы материалов.

Но можно обойтись и без строительства фундамента. Это напрямую повлияет на срок службы теплицы, а также и на качестве урожая. Укрывные материалы для таких теплиц должны быть легкими.

Строительство теплицы из ПВХ труб и пленки

Большинство дачников на своем участке строят теплицы из подручных материалов. Они стоят недорого. Возводятся достаточно быстро. Одной из таких теплиц является строительство каркаса из труб ПВХ и полиэтиленовой пленки.

Для строительства теплицы по форме арки размерами 2,4*2*4 метра потребуются инструменты:

• ножовка;
• шуруповёрт;
• молоток;
• канцелярский нож;
• плоскогубцы.

Строительные материалы:

• 4-х метровых кусков труб от 2 до 4-х;
• 1,9 метровых кусков в количестве 10 штук;
• 1,8 и 1,4 метра по четыре куска;
• 0,76 метра 8 штук;
• 0,65 метра 18 штук;
• 0,46 и 0,1 метра каждого по четыре отрезка;
• одноплоскостные тройники – 28 штук с прямым углом и 4 штуки с углом 45 градусов;
• двухплоскостные тройники – 4 штуки;
• 90-то градусные уголки – 16 штук.

Основные этапы сборки.

1. Трубы длиной 1,9 метра соединить между собой крестовинами.
2. Смонтировать торцевые арки из отрезков 1,4 метра.
3. Соединить пару отрезков длиной 1,4 метра тройниками и прикрепить их к одноплоскостным тройникам в 45 градусов.
4. Отрезки труб размеров 0,46 метра прикрепляют к 90-то градусным уголкам и монтируют из них одну конструкцию.
5. Стянуть боковые стяжки отрезками труб длиной 0,65 м. Соединить каждую стяжку пятью одноплоскостными тройниками.
6. Стяжки для торцов монтируют из отрезков труб длиной 0,76 м и пары одноплоскостных тройников.
7. Монтаж дверей.
8. Соединить торцевые стяжки и арки при помощи тройников.
9. Обтянуть все элементы полиэтиленовой пленкой и закрепить по периметру.

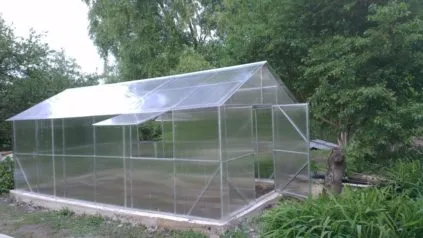

Строительство теплицы из поликарбоната и профиля

Теплицы, на которых в качестве укрывного материала применяется поликарбонат, устойчивы к внешним воздействиям, а растения защищены от ультрафиолета. На каждый лист наносится защитная пленка. Своими руками построить такую теплицу несложно. Для этого понадобятся следующие инструменты:

• лобзик;
• шуруповёрт;
• ножницы по металлу;
• уровень;
• штыковая лопата.

Из строительных материалов потребуются:

1. Прозрачный поликарбонат.
2. Профиль, оцинкованный толщиной от 42 до 50 миллиметров.
3. Для фундамента необходимы песок, щебень, цемент, доска.

Для двускатной теплицы. Рассчитать количество строительных материалов сложнее, чем для арочной. Первое на что стоит обратить внимание – это на угол наклона крыши (стандарт от 30 до 45 градусов). В высоту от 1,7 до 2,0 метров. Здесь в помощь – теорема Пифагора.

Например, ширина теплицы равна двум метрам, наклон крыши – 30 градусам. Гипотенуза – это размер ската. Катетами являются показатели ширины теплицы. Теперь, используя все ту же теорему, можно узнать длину катета, который расположен напротив угла 30-ти градусов. Составляем квадратное уравнение и получаем, что этот гипотенуза равна 1.15 метра, а катет – 0,58 м. Значит, высота крыши по коньку составляет 2,58 м.

Так как монтируется фундамент, значит, потребуется строительство опалубки. После его заливания в необходимых местах установить уголки профилей.

Теперь переходим к монтажу каркаса:

1. В соответствии с чертежами нарезать кусочки профиля.
2. Затем произвести сборка торцевых стенок.
3. Торцы прикрепить к фундаменту.
4. После крепить горизонтальные балки и стойки.
5. Навесить листы поликарбоната.

Теплица из оконных рам и дерева

Монтаж такой теплицы не вызовет особых хлопот, так как старые окна с рамами есть в свободном доступе и потребуется всего несколько штук. Строительство начинается с выбора и подготовки строительных материалов.

1. С оконных рам необходимо удалить ручки и петли.
2. Ошкурить поверхность от старой краски.
3. Зашить ненужные форточки.

Материалы потребуются следующие:

1. Для фундамента.

• песок;
• щебень;
• цемент.

1. Для каркаса.

• доски и брус для стен размерами 50*100 миллиметров, а также на углы 100*100 миллиметров;
• гвозди;
• петли для дверей и форточек;
• рукоятки для дверей;
• карниз для крыши;
• антисептик по дереву;
• оконные рамы.

Для удобства используются инструменты такие, как шуруповёрт, молоток, циркулярка, стамеска, сверло по дереву, уровень, рулетка, пена для монтажа, шурупы.

Расчет строительных материалов обязателен при каждом строительстве. Для монтажа этой теплице следует разложить рамы на прямом отрезке земли. И вот тут начинается игра в «пазл», то есть начинаем собирать мозаику. Самые лучшие совпавшие части нужно отметить. Теперь весь чертеж наносится на бумагу и записывается. После готовим чертежи каркаса, крыши и фундамента.

Основные этапы сборки:

1. Заливка фундамента.
2. Сбор каркаса.
3. Монтаж крыши.
4. Крепление оконных рам согласно чертежу.

Важно!

При строительстве теплицы из рам обязательно требуется заливка фундамента! Иначе конструкция будет ненадежной и может упасть.

Создать теплицу своей мечты нетрудно. По индивидуальному проекту построить теплицу или парник помогут профессионалы. Сэкономить возможно при самостоятельном монтаже. Качественный урожай может вырасти и в простой и в самой дорогой теплице.

Вы подробно познакомились со всеми формами и типами теплиц. Теперь разбираетесь в укрывном материале. Превосходного вам урожая!

Как читать чертежи планировки?

Чтение чертежей планировки может быть непростой задачей для тех, кто не имеет опыта работы с ними. Однако, следуя нескольким простым рекомендациям, вы сможете быстро разобраться в основных элементах чертежей планировки.

1. Ознакомьтесь с легендой. Легенда — это общее объяснение символов и обозначений, которые используются на чертеже. Обычно легенда находится внизу чертежа. Прочтите легенду перед тем, как начать анализировать чертеж, чтобы понимать, что означают те или иные обозначения.

2. Изучите масштаб чертежа. Масштаб указывает на соотношение между реальными размерами и размерами, изображенными на чертеже. Он обычно указывается в легенде. Зная масштаб, вы сможете оценить размеры помещений и элементов на чертеже.

3. Прочтите надписи и размеры. Надписи и размеры обычно указываются на чертеже с помощью шрифтов разного размера. Надписи могут содержать информацию о назначении помещения, его размерах, материалах и т.д. Размеры указываются в метрах, сантиметрах или миллиметрах и показывают, какой размер имеют элементы помещения на чертеже.

4. Изучите планировку помещения. Планировка показывает расположение стен, дверей, окон и других элементов помещения. Она может быть изображена в виде прямоугольников, кругов или других фигур. Определите, какие элементы помещения изображены на чертеже.

5. Анализируйте другие элементы. Чертежи планировки могут содержать и другие элементы, например, рядом с помещением может быть указана его площадь, а на другом углу могут быть изображены высоты потолков или каркаса.

Изучив легенду, масштаб, надписи и размеры, планировку и другие элементы чертежа, вы сможете понять, каким образом они все взаимосвязаны и составляют планировку помещения. Если у вас все еще есть вопросы, то обратитесь к профессионалам, которые смогут дать дополнительные объяс

…нения и помогут вам правильно интерпретировать чертежи планировки.

1. Уточните наличие возможных ограничений. Некоторые чертежи могут включать информацию о возможных ограничениях, таких как наличие трубопроводов, электрических линий или других элементов, которые необходимо учитывать при проектировании помещения. Обратите внимание на такие ограничения, чтобы не нарушить их при планировании.

2. Используйте специальные программы для чтения чертежей. Существуют различные программы, которые помогают считывать чертежи планировки и визуализировать их в 3D-формате. Использование таких программ может существенно упростить процесс чтения и понимания чертежей.

В целом, чтение чертежей планировки требует некоторых знаний и опыта, но с помощью легенды, масштаба, надписей, размеров и других элементов, вы сможете успешно разобраться в основных характеристиках помещения и его расположении.
