ГОСТ плиты перекрытий железобетонные для жилых зданий: типы и основные параметры (ГОСТ 20234-2023)

Изучайте современные стандарты в строительстве с ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий: типы и основные параметры». Наша статья предлагает обзор ключевых аспектов этого ГОСТа, включая важное понятие гост плиты перекрытий железобетонные для жилых зданий. Будьте в курсе актуальных норм и рекомендаций для качественного строительства и ремонта.

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. № 82-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. No 2077-ст межгосударственный стандарт ГОСТ 26434—2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2021 г.

5 ВЗАМЕН 26434-65

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии е сети Интернет

© Стандартинформ. 2016

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ Типы и основные параметры

Reinforced concrete panels for floors in residential buftdings. Types and basic parameters

Дата введения — 2017-01-01

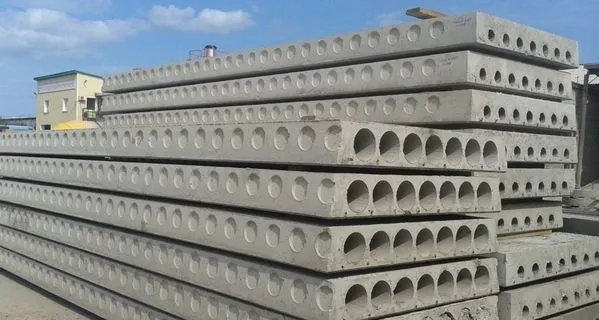

Виды и размеры многопустотных плит

Многопустотная плита представляет собой железобетонную конструкцию, внутри которой с определенным шагом расположены пустоты, полученные путем погружения в толщину бетона пуансонов (пустотообразователей). Наиболее часто применяются в строительстве такие плиты перекрытия многопустотного типа как: ПК, ПБ и ПНО. По сравнению с монолитными и полнотелыми изделиями пустотные имеют ряд преимуществ.

При относительно схожих прочностных характеристиках они выигрывают за счет:

• меньшего веса, что способствует снижению нагрузок на несущие конструкции;
• высокой точности габаритных параметров (особенно хорошие показатели у плит типа ПБ);
• возможности выбрать изделие подходящей длины и ширины, применения независимо от климатических условий;
• наличия пустот, заполненных воздухом, способствующих хорошей тепло и звукоизоляции;
• возможности скрытого размещения в пустотах труб, кабелей и других элементов инженерных коммуникаций;
• отсутствия выжидательного периода при монтаже конструкций (по сравнению с монолитными, для которых необходима выдержка 28 дней для набора прочности бетоном).

Плиты — 1ПК и 2ПК

Описание

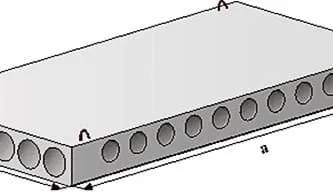

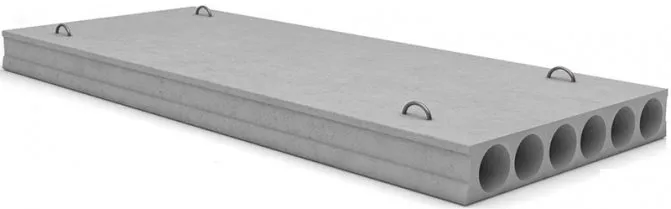

Плиты ПК представляют собой продукцию прямоугольной формы с круглыми пустотами и находящимися внутри элементами усиления.

Внутри данных железобетонных изделий проложен каркас из напряженной стальной арматуры.

• Плиты 1 ПК имеют толщину 220 мм, диаметр цилиндрических выемок составляет 159 мм.
• Плиты 2 ПК имеют ту же толщину, но несколько меньший диаметр пустот – 140 мм.

Технология изготовления

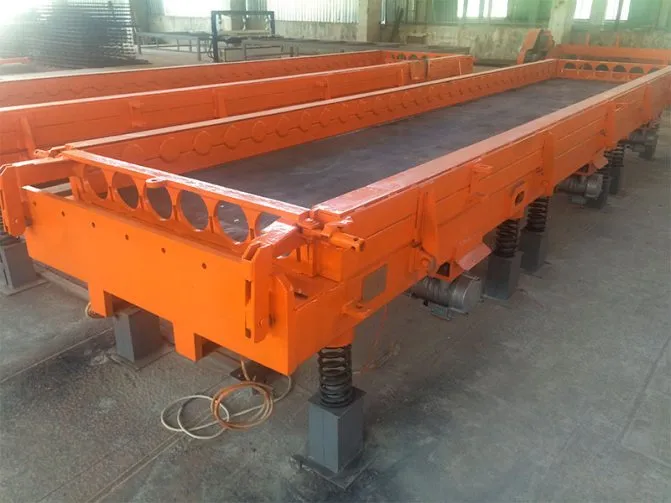

Для изготовления многопустотных ж/б конструкций типа ПК используют опалубочную технологию. Опалубку, в которую предварительно уложена арматура и имеющая вид специальной формы, заливают раствором. Далее бетон уплотняется на специальном оборудовании, создающем вибрации требуемой силы и частоты.

Такой метод позволяет получать продукцию с пустотами разных диаметров (макс. 159 мм), необходимых для снижения веса плиты.

Назначение

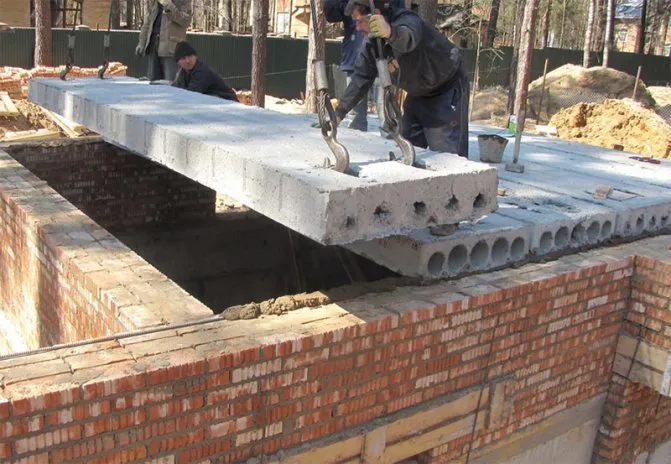

Изделия серии ПК круглогодично применяются в многоэтажном промышленном и жилищном строительстве. Условия для монтажа – отсутствие агрессивной среды, нормальная влажность и температура.

Круглые отверстия в плитах позволяют компактно и скрыто провести внутри элементы системы жизнеобеспечения. Возможна укладка данных плит при строительстве многоэтажного частного дома. В этом случае проект здания обязательно должен предусматривать армирующий пояс.

Другие области применения:

• обустройство односкатных крыш сараев, гаражей и других построек;
• прокладка фундамента для установки беседок, сплошных ограждений.

Маркировка

Вся необходимая застройщику информация содержится в маркировке плиты.

Пример маркировки: ПК 60-12-8

Расшифровка маркировки:

• ПК — плита перекрытия кругло-пустотная. Изготовлена опалубочным способом с использованием формы и процедуры пропарки.
• Цифра 60 – округленная до целых длина конструкции в дециметрах, составляющая 6 метров. При этом различия в несколько мм в каждую сторону не учитываются.
• Цифровой индекс 12 показывает, что ширина плиты составляет 1 метр 20 см (также измеряется в дециметрах).
• Последняя цифра отражает допустимую нагрузку, измеряемую в Мегапаскалях. В примере цифра 8 обозначает предел максимальной нагрузки в 800 кгс/м.

Размеры

Линейка плит ПК стандартных размеров с соответствующими характеристиками представлена в таблице ниже.

Таблица 1. Размеры плит перекрытия ПК

Примечание: Чтобы узнать данные для изделий типа 2 ПК, в маркировке вместо 1 необходимо проставить 2.

Плиты — ПБ

Описание

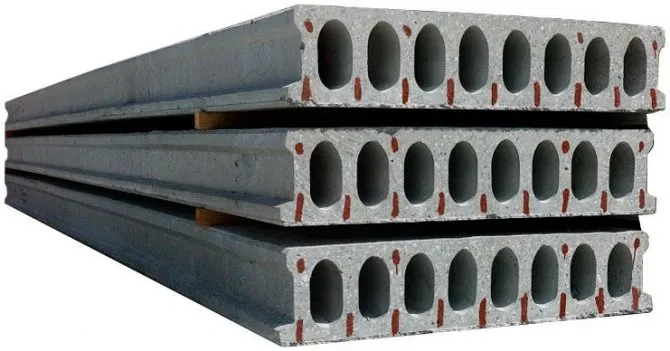

Данный тип плит — это материал нового поколения, который превосходит по точности геометрии и характеристкам плиты типа ПК. Плиты этого типа производится методом безопалубочного формования, а основой для многопустотной плиты ПБ служит тяжелый бетон с показателем прочности на стык не ниже В30.

Для придания конструкции жесткости и прочностных характеристик она армируется предварительно напряженной арматурой. Армирование допускает монтаж плиты на изгиб, защищает ж/б конструкцию от растрескивания.

К преимуществам продукции этого типа относятся:

• точно выдержанные габаритные параметры;
• возможность изготовления плит любой длины;
• наличие углубленных пазов на боковых гранях;
• изготовление в соответствии с нормами армирования, предусматривающими антикоррозионную обработку;
• равномерно распределенные по всей длине пустоты.

Технология изготовления

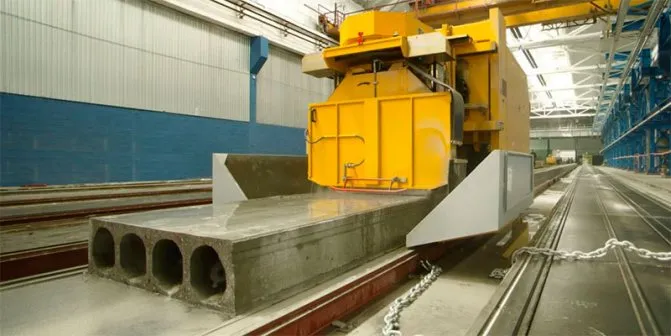

Плиты формуются путем загрузки бетона в специальные вибрационные установки конвейерного типа. Данная технология позволяет нарезать готовый ж/б пласт по требуемой длине на специальном оборудовании. Метод позволяет получать продукцию увеличенной длины стандартных типоразмеров и изготавливать нестандартные изделия на заказ.

На производственных предприятиях России используют три варианта безопалубочного изготовления плит.

В процентном соотношении ко всему производимому объему плит ПБ приходится:

• 72% – на виброформирование в один прием;
• 14% – на изготовление способом экструзии;
• 13% – на двухслойное сплитформирование.

Преимущественная доля отдана виброформированию в один прием, поскольку этот метод на сегодняшний день является наиболее экономичным.

Назначение

Многопустотные плиты ПБ востребованы при строительстве объектов больших площадей.

Объекты строительства, на которых применяется продукция ПБ:

• развлекательные и торговые центры;
• многоэтажные дома;
• частные коттеджи и постройки;
• гаражи и складские помещения;
• различные здания I и II класса огнестойкости.

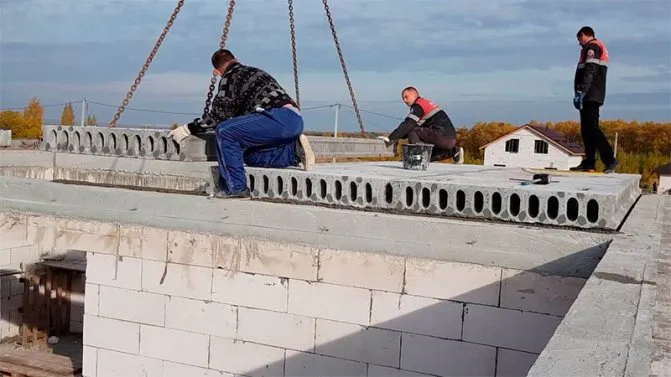

Изделия из ж/б, получаемые безопалубочным методом, допускают укладку на кирпичные стены, несущие конструкции из газобетонных блоков, керамзитобетона, ФБС. При этом проектом обязательно должно предусматриваться наличие армирующего пояса, позволяющего более равномерно распределить нагрузку вдоль периметра.

Маркировка

Маркировка отражает тип плиты и габаритные характеристики.

Пример маркировки: ПБ 70-10-14

Расшифровка:

• ПБ — пустотелая плита изготовленная методом безопалубочного формования;
• 70 — длина в дециметрах;
• 10 — ширина в дециметрах;
• 14 — предельная нагрузка на 1 м2, выраженная в килограммах, в данном случае она составляет 1400 кг.

Размеры

Габариты продукции этого типа по толщине и ширине определяются техническими нормативами и составляют:

• по толщине 220 мм;
• по ширине 1200 мм.

При необходимости возможно изготовление плит шириной 1000 и 1500 мм.

Габариты длины могут варьироваться в пределах от 1 до 10,8 метра.

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

• бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
• стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

• правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
• наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
• конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
• габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
• количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

• упрощают процесс укладки инженерных коммуникаций;
• повышают теплоизоляционные свойства межэтажного перекрытия;
• предотвращают проникновение в помещение внешних шумов.

Классификация согласно ГОСТ

Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.

Классификация изделий ведется по всем показателям:

• Тип конструкции.
• Габаритные размеры.
• Класс используемой арматуры.
• Вид бетона.
• Дополнительная стойкость к внешним воздействиям.
• Конструктивные особенности.

В статье можно узнать о размерах плит перекрытия пустотных по госту.

Для того, что иметь представление обо всех возможных вариантах и расшифровках ПК, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.

Тип конструкции согласно классификации ГОСТ

Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.

Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи. О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.

Основные обозначения типа конструкции железобетонных изделий:

Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.

Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

• цементно-песчаные стяжки;
• перегородки из гипсобетона;
• масса напольного покрытия или панелей;
• теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.

Почему стоит выбрать из железобетона

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями

Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

Что такое междуэтажные перекрытия?

Междуэтажные перекрытия — это конструктивные элементы, которые разделяют этажи в многоквартирных домах, офисных зданиях, торговых центрах и других зданиях. Они предназначены для разделения пространства между этажами и переноса нагрузки от верхних этажей на нижние. Междуэтажные перекрытия обычно состоят из железобетонных или монолитных железобетонных плит, которые лежат на несущих стенах и балках. Конструкция междуэтажных перекрытий может включать также дополнительные элементы, такие как арматура, стяжки и защитные слои, которые улучшают прочность и долговечность перекрытия.

Видео. Плиты перекрытия. 5 ОСОБЕННОСТЕЙ КОТОРЫЕ ДОЛЖЕН ЗНАТЬ КАЖДЫЙ
