Чтобы правильно организовать подачу электроэнергии при строительстве или ремонте, нужно знать, какой провод использовать для проводки в доме. Устройство питающей сети лучше доверить специалисту, но закупку материалов можно сделать самостоятельно. Для этого необходимо помнить основные правила грамотного выбора кабеля.

Из чего делают электрические кабели

Главным проводником электрического тока являются алюминиевые или медные жилы. Чем больше их диаметр, тем выше возможности кабеля.

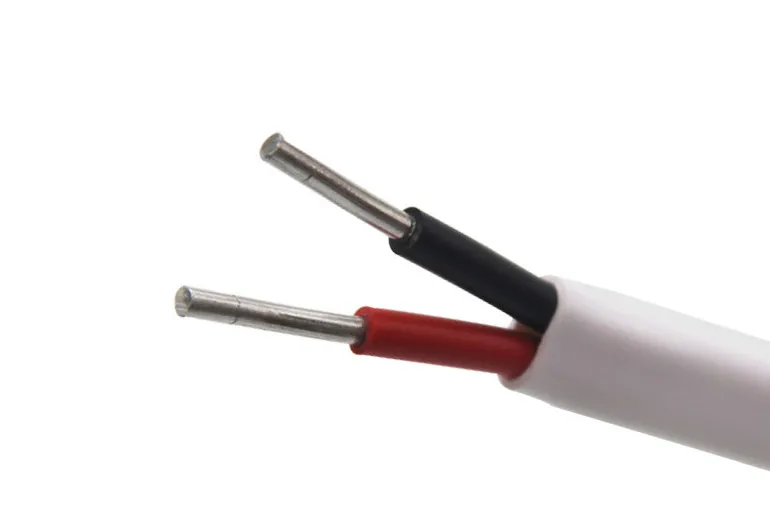

Алюминиевые провода дешевле, но они скорее приходят в негодность и имеют более низкий коэффициент электропроводности.

Медный кабель долговечен, не переламывается на изгибах и способен пропускать больший ток, чем алюминиевый при одном и том же диаметре.

Всю проводку в доме рекомендуется делать однотипной. Это связано с тем, что для соединения изделий из разных материалов потребуется специальный переходник, чтобы не создавать гальванической пары. В этом случае происходит окисление и разрушение проводов, что может привести к короткому замыканию.

Основные жилы одеты в оплетки из резины, полиэтилена или ПВХ. Часто несколько таких изолированных проводников объединяются в пучок, который, в свою очередь, покрыт защитной оболочкой.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Отличие кабеля от провода

Провод — это облегченная конструкция, состоящая из 1-3 изолированных жил. Он менее защищен, чем кабель, и имеет более простое внутреннее устройство.

Кабель — это провод более сложной конструкции. Помимо нескольких отделенных друг от друга жил, он имеет двойной слой изоляции, прокладку, экран и рекомендуется для использования в жилых помещениях.

Виды проводов для электропроводки

Наиболее часто применяемые марки проводов для подачи электричества в жилые помещения:

• ВВГ;
• NYM;
• ПУНП;
• ВБбШв.

ВВГ

Чаще всего для внутренней проводки в жилом доме применяется кабель ВВГ. Он имеет медные жилы в ПВХ-оплетке и общей изоляции из того же материала.

ВВГ используют для прокладки электричества от ответвительной коробки к розеткам. Его преимуществом является большая устойчивость к перепадам температур и влажности. Кроме того, провод, имеющий маркировку ВВГнг, не распространяет горение. Обозначение ВВГнгLS указывает на пониженное дымообразование, а буквы ВВГнгFR-LS — на дополнительную изоляцию лентой из слюды.

NYM

Провод с маркировкой NYM имеет улучшенные эксплуатационные характеристики по сравнению с ВВГ: увеличенную температурную стойкость, гибкость, надежность. Кроме внутренней и внешней изоляции, между жилами и наружной оболочкой есть резиновый наполнитель.

Недостатком этого провода служит повышенная чувствительность к ультрафиолетовым лучам, вследствие чего его нельзя применять в открытых незатемненных местах.

ПУНП

ПУНП — более дешевый провод из 1-3 жил. Его характеристики намного хуже, чем у предыдущих аналогов. Он может применяться в узком диапазоне температур при сетевом напряжении до 250 В.

С 2007 г. кабель ПУНП запрещен к применению в домашней сети из-за пожароопасности и ненадежности.

ВБбШв

Для наружного подведения электричества используется силовой кабель ВБбШв, укрепленный специальной броней. Наличие металлизированной оболочки позволяет прокладывать его в земляной траншее, в гофрированной трубе на открытых участках придомовой территории или внешней стене дома. Необходимым условием служит укрытие провода от попадания солнечного света.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

1. Обеспечивать нужный уровень электро- и пожаробезопасности.
2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

• В (Вр) — поливинилхлорид;
• П (Пс) — полиэтилен;
• С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Если маркировка имеет буквы «ож» — жилы однопроволочные, т.е. цельные.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

• 2,3 кВт;
• 0,6 кВт;
• 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Кроме того, не стоит забывать о нагреве кабеля. Чем короче отрезок провода, тем больше повышается его температура в процессе работы.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

• небольшой вес;
• легкость монтажа;
• меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

• улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
• большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Кабели для подземного ввода

Для ввода электричества в отдельно стоящий дом часто прокладывают кабель, выкопав траншею в земле. При этом нужно учитывать следующее:

1. Сечение жил должно обеспечивать общедомовую нагрузку как для приборов, включаемых в розетки, так и для освещения. Толщина жил в этом случае составляет не менее 6 мм².
2. Для подземного ввода нужен экранированный кабель, который предназначен для прокладки в траншее. В противном случае используют металлическую трубу (гофру) типа PND.
3. При расчете глубины траншеи нужно учитывать промерзание грунта.
4. Иногда проводку повреждают грызуны.

Кабель при прокладке по воздуху

Часто для организации электропитания в пристройках, сараях, гаражах, на придомовой территории кабель протягивают по воздуху. Если расстояние проводки больше 25 м, устанавливают дополнительную опору.

При прокладке кабеля по воздуху важно защитить его от внешних воздействий: ультрафиолетового излучения, перепада температур, атмосферных осадков. Эти факторы негативно влияют на наиболее часто применяемую оплетку из поливинилхлорида, и она трескается. Чтобы продлить срок службы кабеля при воздушной прокладке, его заключают в гофрированную металлическую или полиэтиленовую трубу.

Защита вводного кабеля

На входе кабеля устанавливают однофазный автоматический выключатель и УЗО — устройство защитного отключения. Они предназначены для аварийного разрыва электрической цепи при превышении допустимого тока нагрузки. Срабатывание системы отключения означает, что произошло короткое замыкание либо емкость кабеля не позволяет подключать все необходимые приборы.

Какой провод лучше выбрать для проводки в частном доме

Учитывая современные нагрузки на электросеть в связи с включением мощных бытовых приборов, при устройстве или замене проводки рекомендуется использовать медный многожильный кабель.

Для розеток чаще всего используется ВВГ 3х2,5. Даже при одновременном включении всех бытовых устройств он выдерживает нагрузку в 27 А при мощности в 5,9 кВт.

Освещение предполагает меньшие затраты энергии, поэтому к выключателям электрический ток подводят с помощью ВВГ 3х1,5.

В деревянном доме должен быть повышенный уровень пожарной безопасности. Согласно правилам ПУЭ, в этом случае кабель прокладывают в металлических трубах. Недопустимо использовать пластиковый короб.

Какие провода не подходят

Нельзя использовать в жилых помещениях провод ПВС, несмотря на его низкую стоимость, по следующим причинам:

1. Его жилы многопроволочные, поэтому при соединении отрезков придется лудить и паять каждый проводник. Из-за этого монтаж занимает много времени.
2. Несколько проводов нельзя прокладывать в одной борозде, в отличие от других кабелей. Каждую линию придется штробить отдельно.

С современными нагрузками не справляются также изделия с маркой ПВВП и ШВВП. Для устройства квартирной проводки устарел кабель ПУНП.

Полезные рекомендации

Советы покупающим электрокабель:

1. Внимательно осмотрите внешний вид кабеля. Даже небольшие загибы, вмятины, царапины могут привести к неисправности проводки.
2. Отсутствие упаковки, ее плохой внешний вид могут говорить о некачественном хранении кабеля. Лучше отказаться от такой покупки.
3. С целью экономии освещение можно выполнить алюминиевыми проводами, а к розеткам подключить кабель с медными жилами.
4. Чтобы уменьшить резерв по площади сечения до 30%, рекомендуется оставить в квартирном щитке клеммы для подключения дополнительных линий в случае необходимости (например, покупки энергоемкого оборудования).

Затраты по правильному устройству электросети полностью окупаются долговечностью и надежностью проводки.

Как правильно сделать ввод электричества в деревянный дом?

Ввод электричества в деревянный дом необходимо делать в соответствии с электротехническими нормами и правилами. Для этого рекомендуется обратиться к квалифицированному электрику, который выполнит все работы в соответствии с требованиями и обеспечит безопасность вашего дома и его обитателей. Однако, если вы решили выполнить эту работу самостоятельно, следуйте следующим рекомендациям:

1. Подготовка места для ввода: определите место ввода наружного кабеля в дом. Обычно это делается через отверстие в стене под щитом учета электроэнергии. Убедитесь, что место ввода расположено на достаточном удалении от окон и дверей, чтобы избежать повреждения проводки в процессе эксплуатации.

2. Установка защиты: установите автоматический выключатель и защиту от токов короткого замыкания, чтобы защитить дом от возможных аварий и перегрузок в электросети.

3. Подключение кабеля: подключите наружный кабель к автоматическому выключателю. Убедитесь, что соединение прочное и надежное.

4. Прокладка внутренней проводки: проложите внутреннюю проводку по потолку или по стенам до электрических розеток и выключателей.

5. Установка розеток и выключателей: установите розетки и выключатели в соответствии с проектом электрической проводки. Обратите внимание на правильную установку заземляющего контакта.

6. Проверка: проверьте работу всей системы на отсутствие коротких замыканий и перегрузок.

Важно помнить, что выполнение работ по вводу электричества в деревянный дом требует определенных знаний и навыков, а также соответствующего инструмента и оборудования. Если у вас нет опыта в электромонтажных работах, лучше обратиться за помощью к специалистам.
