Как проложить кабель под землей

Содержание

• 1 Кабель под землей: подготовительный этап
• 2 Прокладка кабеля в земле на даче своими руками
• 3 Как проложить провод в земле: дополнительные советы
• 4 Проложить кабель под землей зимой

Многие люди задаются вопросом: как проложить кабель под землей? Иногда нужно провести свет к бане или другим постройкам, натягивать его по воздуху не совсем хорошее решение. Опустить под землю – это лучший вариант. Если соблюдать все правила у вас получится это сделать без проблем, а как провести кабель под землей мы вам расскажем в данной статье.

Кабель под землей: подготовительный этап

Изначально хотелось бы рассказать вам все основные особенности, к которым вы должны быть готовы. Без этого нельзя гарантировать никакой результат совсем. Мы собрали всю информацию с ПУЭ и ГОСТ, чтобы донести ее до вас. К таким советам стоит прислушаться, ведь писали их настоящие профессионалы, они точно знают, как правильно проложить кабель в земле. Полезно будет узнать: как спрятать провода в квартире.

1. Провод необходимо закапывать вглубь на 70 сантиметров, если он упакован в трубу, можно выбирать глубину и 50 см.
2. Ни в коем случае нельзя проводить кабель под землей на расстоянии 60 сантиметров от построек, под фундаменты прокладывать его нельзя соответственно.
3. Если в траншее два кабеля, расстояние между ними минимум 10 сантиметров.
4. Отступ от деревьев нужно брать в два метра.
5. Кабель должен предназначаться для такой укладки.
6. Не должна получиться змейка.
7. Можно усилить тоннель с помощью кирпичей, пример на фото.
8. Когда установили кабель, необходимо поставить сигнальную ленту, где будет указанно, что именно здесь лежит кабель.

Это далеко не все требования, которые указанны в правилах. Однако проложить электрокабель под землей на даче таким способом можно спокойно. Мы подбирали такие правила только с учетом домашних условий. Для предприятий существуют серьезные ограничения в этом плане.

Прокладка кабеля в земле на даче своими руками

Вот мы и подошли к основному процессу прокладки кабеля под землей. Специально для этого мы составили инструкцию, она поможет вам сделать все правильно.

1. Изначально всю схему нужно нарисовать на листе. Обращаем внимание, перед этим весь участок нужно измерить.
2. Вставляем колышки по схеме. Между ними лучше намотать проволоку, так будет удобней копать траншею. Когда все будет вырыто, просмотрите, чтобы не было лишних материалов.
3. На дне делаем насыпь из пуска, достаточно 5-10 сантиметров.
4. Провод прокладываем, как показано на фото.

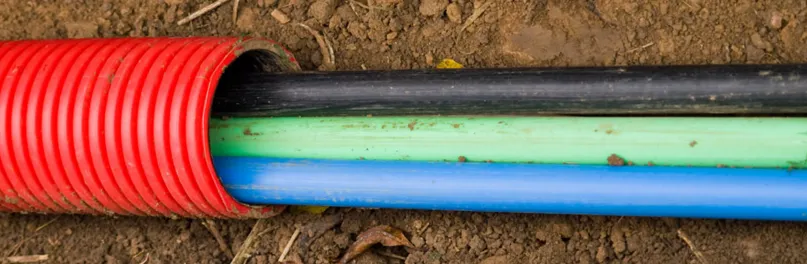

5. При надобности установите защиту, гофра для кабеля в землю подойдет для таких целей.
6. Засыпаем все песком, оставляем 15 сантиметров до верха, остальной участок покрываем землей.
7. Между песком и землей кладем ленту, которая означает, что здесь есть кабель.
8. Сделайте фото или сохраните схему, чтобы не было проблем при других монтажных работах.
9. Кабель проверить нужно до того момента, как он будет засыпан.

Шаги простые, сложностей нет. Посмотрите видео, так вы сможете понять больше особенностей.

Как проложить провод в земле: дополнительные советы

1. Используйте только бронированный проводник. К примеру: КГ, ААБл, ПУНП. Помните, что скручивать провода нельзя при такой укладке.
2. Если у вас промерзает земля больше чем на 70 сантиметров зимой, нужно закрепить кабель трубой, так его не порвет.
3. Не делайте траншею недалеко от детских площадок, и других мест, где находится много людей.
4. Лучше использовать следующие сечения: для меди – 12 мм, для алюминия 16. Перед этим обязательно произведите полный расчет по мощности.

Частный дом или дача кабель под землей видео

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

1. Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
2. Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
3. Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

Как правильно установить электросчетчик на фасад дома?

Установка электросчетчика на фасаде дома должна быть выполнена с соблюдением норм безопасности и в соответствии с требованиями электроснабжающей организации. Для правильной установки электросчетчика на фасаде дома нужно выполнить следующие шаги:

1. Определить место установки. Электросчетчик должен быть установлен в месте, обеспечивающем удобный доступ для снятия показаний и обслуживания, но при этом защищенный от воздействия атмосферных осадков и других внешних факторов.

2. Приобрести необходимые материалы и инструменты. Для установки счетчика на фасаде дома нужны крепежные элементы (кронштейны, болты, гайки), дюбеля, шурупы, перфоратор или дрель, отвертки, пассатижи, кусачки и изолента.

3. Очистить поверхность фасада. Для установки счетчика на фасаде дома нужно очистить поверхность от старых крепежных элементов, покрытий и загрязнений.

4. Установить кронштейны. Кронштейны крепятся к фасаду дома с помощью дюбелей и шурупов. Перед установкой кронштейнов нужно проверить, чтобы они были ровными и располагались на одном уровне.

5. Установить счетчик на кронштейны. Счетчик крепится на кронштейны с помощью болтов, гаек и шайб. При установке счетчика нужно убедиться, что он находится на нужной высоте и находится в горизонтальном положении.

6. Подключить провода к счетчику. Провода подключаются к соответствующим клеммам счетчика с помощью отверток и пассатижей. При подключении проводов нужно убедиться, что они не перепутаны и не перекручены.

7. Защитить провода и счетчик изоляционной лентой. Провода и счетчик обматываются изоляционной лентой, чтобы защитить их от воздействия влаги и других внешних факторов.

8. Проверить работу счетчика. После установки счетчика на фасаде дома нужно проверить его работу, убедившись, что

Как правильно установить электросчетчик на фасад дома?

1. Определите место установки счетчика — оно должно быть доступно для проверки показаний и обслуживания, не подвержено перепадам температуры, вибрации и прочим внешним воздействиям.

2. Подготовьте необходимые инструменты и материалы — крепежные элементы, трубу для прокладки кабеля, герметик, винты и др.

3. Установите крепежные элементы на фасад дома в соответствии с инструкцией и с помощью специального инструмента.

4. Проложите трубу для прокладки кабеля от места установки счетчика до электрощитка в доме.

5. Установите счетчик на крепежные элементы, присоедините к нему кабель и закрепите его герметиком.

6. Проверьте правильность подключения и защиту от короткого замыкания.

7. Закрепите крышку счетчика и проверьте его работоспособность.

Важно помнить, что установка электросчетчика на фасад дома требует соблюдения правил безопасности и может проводиться только квалифицированными специалистами.
