Система водоснабжения частного дома с накопительным баком: подробное руководство

Обеспечьте надежное водоснабжение вашего частного дома! В нашей статье «Расскажем подробно: Водоснабжение частного дома с накопительным баком и гидроаккумулятором» вы найдете подробную информацию о системе водоснабжения с накопительным баком. Узнайте, как эффективно организовать систему и обеспечить постоянный доступ к чистой воде в вашем доме.

Как провести воду в дом из колодца или скважины

Водоснабжение частного дома чаще всего делают из колодца и скважины. Для автоматической подачи применяют насосы. Их тип и производительность выбираются в зависимости от расхода воды и того, на какую высоту ее нужно поднимать. Систем частного водоснабжения существует два вида:

Для бесперебойного водоснабжение частного дома со стабильным давлением и запасом воды можно поставить и накопительный бак, и гидроаккумулятор. Это — вариант для тех, кто ценит комфорт.

Система с накопительным баком

Основа такой системы — емкость для воды, которая устанавливается на значительной высоте. Если есть место, резервуар ставят на чердаке, если нет — можно построить специальную вышку или установить ее на крыше соседнего сооружения. От емкости по дому расходятся трубы, разводящие воду по точкам потребления.

Система водоснабжения частного дома с накопительным баком (из колодца или скважины — неважно)

Работает эта система так:

Система водоснабжения частного дома или дачи с накопительным резервуаром проста и недорога. Но есть целый ряд серьезных недостатков:

Если на даче никакой техники не предвидеться, использовать можно и такую схему снабжения водой. Но в доме мало кого такой вариант устроит. Нужно будет рассмотреть следующий вариант.

Схема с гидроаккумулятором и насосной станцией

Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.

Схема водоснабжения частного дома с гидроаккумулятором

Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором такой:

Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.

Про то, как собирать скважинный насос, смотрите видео.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь.

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Из чего состоит

Источник воды и ввод его в дом — далеко не вся система водоснабжения. Нужны еще фильтры. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде ее можно использовать для технических целей, например, завести в туалет. Но даже для полива неочищенную воду можно подавать далеко не в каждом случае, а в душ или на кухню — тем более. Потому водоснабжение частного дома из колодца и скважины включает в себя еще и систему фильтров.

План водоснабжения частного дома из колодца

Обратите внимание: на рисунке есть три ступени фильтрации:

На каждой из ступеней фильтр (или фильтры) подбирается в зависимости от воды. Ее качество определяется в лаборатории. На основании химического состава и подбирается оборудование для очистки.

Автономное водоснабжение

Всем хороши системы с насосными станциями, кроме того момента, что для их работы требуется электричество. Запас воды есть, но он равен объему гидроаккумулятора, а он не больше 100 литров. Такого количества надолго не хватит. Если вам нужен резервный запас хотя-бы на день или больше, лучше всего закачивать воду сначала в накопительный бак, а из него подавать на вход насосной станции. Такая же система хорошо работает и в случае, если ваш дом подключен к централизованному водопроводу, но в нем давление очень низкое или вода подается по часам.

Как собрать автономное водоснабжение частного дома своими руками

В представленной на фото схеме нет только аварийного перелива. Это трубопровод, выходящий из накопительного бака чуть выше максимального уровня воды. Он выводится в канализацию. По нему стекают излишки воды в случае неполадок с поплавковым механизмом. Если его не установить, можно залить дом.

Если вам необходимо резервное водоснабжение частного дома на случай отключения электроэнергии, накопитель нужно устанавливать наверху, выше всех точек водоразбора. Тогда при отключении электрики вода будет в трубы подаваться самотеком. Душ вы принять не сможете, но в кранах она будет. Это будет бесперебойное водоснабжение частного дома в любых условиях.

Источник

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

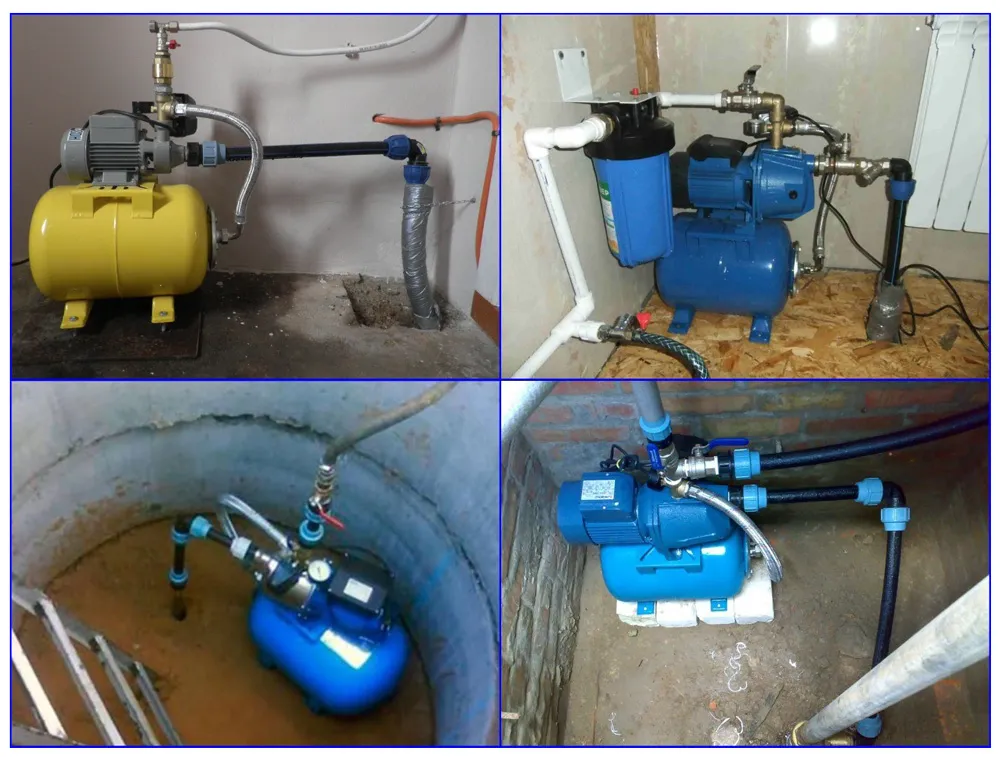

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Источник
