Измерение диаметра трубы с помощью подручных инструментов: полезные советы и таблицы с размерами

Узнайте, как измеряется диаметр трубы без специального оборудования! Наша статья представляет подробные инструкции по замеру диаметра трубы с помощью подручных инструментов, а также таблицы с размерами для удобного сопоставления данных. Откройте для себя простые способы получить точные измерения и справиться с задачей самостоятельно.

Диаметры труб наружные и внутренние

Прежде чем узнать, как считается диаметр трубы, необходимо определить, какой именно диаметр требуется вычислить. Вся трубная продукция, которая используется для газо- и водоснабжения, а также для отвода канализации, классифицируется по внутреннему диаметру. Этот показатель еще называют условным проходом, так как именно от него зависит пропускная способность всей системы. Внутренний диаметр обозначается Dу, наружный – Dн, а толщина стенки – h. Такие обозначения позволяют удобно проводить расчеты и проектировать самые разные трубопроводы для жилых и коммерческих помещений.
При равном значении наружного диаметра внутренний может варьироваться в зависимости от толщины стенки. Последний показатель подбирается исходя из необходимой механической прочности изделия. Для более точной стандартизации был введен ГОСТ 355–52, который регламентирует показатель условного прохода трубной продукции. Каждый следующий стандартный показатель условного прохода обеспечивает примерно на 50 % большую пропускную способность трубы, чем предыдущий.

Номинальный или условный диаметр – термин, который часто используют вместо понятия условного прохода. Зачастую внутренний диаметр трубы и показатель ее условного прохода различаются. Разница может составлять от 1 до 10 мм. Условный или номинальный диаметр является основной характеристикой изделия. Именно этот параметр определяющий для проектирования и монтажа трубопровода любого типа.

Диаметры труб для воды и газа принято считать в дюймах. В силу того, что на постсоветском пространстве распространена метрическая система измерения, часто возникают сложности с правильным расчетом ширины труб. Такие ситуации возникают при стыковке трубопроводов из разных материалов. Во избежание ошибок стоит использовать специальные таблицы, которые созданы специально для быстрого и точного расчета размеров. Далее мы узнаем, как меряется диаметр трубы с помощью подручных средств.

Как определяют размеры трубы методами заводского контроля и в производственных условиях

На заводе у трубного проката размеры определяются с помощью штангенциркуля, строительной рулетки и формулы D = L: π — 2∆ -0,2 мм. Для произведения вычислений использованы следующие обозначения и величины:

• D – значение наружного диаметра;
• L – значение длины изделия, обмеренного рулеткой;
• π – принимается за 3, 14;
• ∆ — допуск, отводимый на значение, приходящееся на толщину полотнища используемого при проведении измерений приспособления;
• 0,2 мм – полученное опытным путем значение припуска, относящееся к прилеганию измерительного приспособления к стенке обмеряемого изделия.

Для измерения длины труб на заводах прибегают к использованию мерной проволоки или рулетки. Размеры могут иметь допускаемые отклонения, по декларированной длине у труб, проходящих по классам точности:

• по первому – 15 мм в любую сторону;
• по второму – 100 мм в любую сторону.

Предельное отклонение, которое могут иметь размеры трубы по наружному диаметру, зависят от величины сечения:

• до 200 мм – прокат может иметь отклонение в 1,5 мм в любую сторону;
• для более габаритных изделий измерения проводятся с помощью ультразвукового прибора и значение допустимого отклонения определяется в процентах.

В заводских условиях определение диаметра труб можно произвести при помощи ультразвука

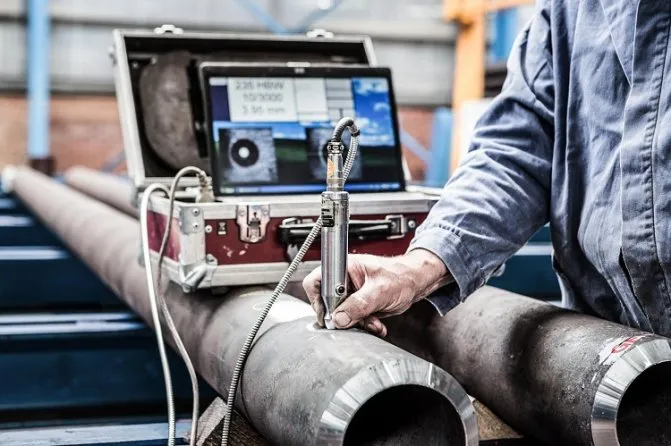

Толщина стенок изделий в производственных условиях измеряется с использованием штангенциркуля с шагом шкалы в 0,01 мм. При этом значение минусового допуска не должно выходить за рамки пятипроцентного показателя от номинальной величины.

Трубные размеры в заводских условиях учитывают и возможность отклонений:

• кривизны;
• овальности торцов. Собственно овальность труб в заводских условиях определяют, используя нутромер, прикладываемый во взаимно перпендикулярных плоскостях, или обмеряя диаметр торца с помощью индикаторной скобы.

На поверхность проверенных изделий в 500 мм от торца наносят заводскую маркировку, содержащую достаточно информативные данные, в том числе и относительно номинальных размеров.

Поставляемая партия изделий сопровождается сертификатом изделий, содержащим сведения о:

• номинальных размерах;
• номере и дате ТУ;
• марке материала;
• номере партии;
• результатах механических и гидроиспытаний;
• итогах рентгеновской дефектоскопии;
• типе термообработки;
• химическом анализе выплавки.

Разберемся в терминологии

В нашей стране метрическая система счисления. И измеряем мы все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб у нас измеряют в миллиметрах. Но труба имеет два диаметра — внутренний и внешний, а еще характеризуется толщиной стенки. Так о каком диаметре идет речь, когда говорят о размерах стальных труб? Зависит от стандарта, согласно которому они изготовлены. В одних случаях имеется в виду наружный диаметр, в других внутренний. Вот так все непросто.

Диаметр номинальный и условный

Трубы используются при разном давлении. Для более высокого требуется большая прочность и добирается она за счет толщины стенки. При этом наружный диаметр трубы оставляют фиксированным. Иначе не получится соединять отрезки, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход. Вообще, это устаревшее название и по современным нормам говорят «номинальный диаметр».

Условный проход трубы (номинальный диаметр) — расчетная величина, которая высчитывается при проектировании. Эта величина примерно соответствует внутреннему диаметру трубы в миллиметрах. Примерно, потому что стенки при равном наружном размере разной толщины. А это значит, что просвет меняется. Чтобы как-то согласовать все это, и ввели номинальный диаметр. Это определенный перечень величин, определенный ГОСТом 28338-89. Они приведены в таблице. Реальные размеры округляются до ближайшего номинального.

Ряд стандартных номинальных значений условного прохода газо-, водопроводных труб и арматуры к ним

Обозначение этой величины — DN, иногда ставят русский вариант — Дн. После этих букв стоит какая-то цифра без метрических знаков: DN30 или DN150. Читается это как условный проход трубы 30 или 150, или номинальный диаметр 30 и 150. Единиц измерения нет, так как это условная величина.

Еще раз: все существующие элементы водопроводных и газопроводных систем маркированы в соответствии с перечнем стандартных величин — номинальных диаметров Дн. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.

Фактически условный проход трубы или номинальный размер — это величина, которая отображает пропускную способность. Она примерно равна внутреннему диаметру. Ведь когда вы собираете систему, используете элементы из разных материалов, с различной толщиной стенки. Поэтому более разумно ориентироваться не на диаметры внутренней части, а именно на условный проход. Это даст возможность обеспечить одинаковую пропускную способность всех элементов системы.

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Статья по теме: Бирюзовый цвет в интерьере

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Какие бывают диаметры (+ таблица с размерами)

Важно ориентироваться не только в видах труб, но и в типах диаметра. Если взять для расчёта не те данные, из строя может выйти вся система. Чтобы не допустить распространённых ошибок, важно ознакомиться со всеми нормами и понятиями.

Крайне непрофессионально использовать исключительно теоретический диаметр трубы для проведения расчётов. Да, это удобно, быстро, но ненадёжно. Чтобы понять, как измерить диаметр, нужно определиться с тем, какой именно параметр необходимо определить. Существует несколько значений, необходимых для корректных расчётов:

• Условный проход. Это размер трубы от стенки к стенке, измеряемый в миллиметрах. При использовании дюймовой измерительной системы необходимо округление, что может негативно сказаться на точности результатов. Понятие необходимо при соединении нескольких элементов, например, трубы и фитинга.
• Толщина стенок отыгрывает далеко не последнюю роль в точности расчётов. Благодаря понятию можно легко определить прочность и надёжность системы, рассчитать максимальные нагрузки и определить пригодность трубы для той или иной сферы применения.
• Наружный диаметр – внутренний диаметр, к которому прибавлена толщина стенок.
• Номинальный диаметр – аналог условного прохода, просчитанный более точными методиками.

Измерение диаметра трубы

Важно определить, в какой единице измерения должен быть результат. Это могут быть как дюймы, так и миллиметры. Намного удобнее использование метрической системы. Подобный подход позволяет более точно определить конечные характеристики полученной системы. Несмотря на это, чаще всего используются именно дюймы. Благодаря им результат можно легко округлить, что упрощает задачу, но снижает точность показателей. Стоит отметить, что разница совершенно незначительна. Для более чёткого понимания, рекомендуется ознакомиться с размерами труб в дюймах и миллиметрах. Таблица позволит легко адаптироваться, научиться понимать незнакомые размеры. Таблица диаметров стальных труб:

Таблица размеров диаметров стальных труб разрабатывалась таким образом, чтобы пропускная способность увеличивалась до 50 процентов во время увеличения индекса. В целом же, 1 дюйм составляет 25,4 миллиметра. Например, 86,36 миллиметров – размер трубы в 3,4 дюйма. Диаметр трубы в 1-2 дюйма – 25,4 – 50,8 миллиметров.

Нередко можно прочесть о том, что в данной ситуации отлично подойдёт средний размер. Порой, не совсем понятно, какой размер относиться к большому, какой к маленькому. Первым делом требуется определить, какой именно диаметр указан в рекомендациях. Если речь идёт о внешних диаметрах, следует полагаться на следующие параметры:

• менее 102 – маленькие;
• 102 – 246 – средние;
• 425 и более – большие.

Внутренний диаметр зачастую не сильно отличается от внешнего, он это не означает, что его измерением можно пренебречь.

Чем толще стена – тем больше нагрузок выдержит труба. К сожалению, по-настоящему толстыми стенки бывают не часто.

Расчёт внутреннего диаметра трубы

Чтобы определить внутренние размеры, необходимо узнать внешние данные. Для этого следует взять рулетку и обвести её вокруг трубы. После полученное число следует умножить на 3,1415 (число П).

Для определения внутреннего диаметра необходимо знать толщину стенок. Данное значение необходимо умножить на 2, после чего отнять результат от внешнего диаметра.

Перед закупкой труб необходимо определить задачи, которые будет выполнять установленная система. В случае, если требуется высокая устойчивость к внутреннему давлению, лучше всего использовать бесшовный вариант. Если же нагрузки будут минимальными, выбор значительно увеличивается, шов может быть как маленьким, так и огромным. Это слабое место, которое может не выдержать серьёзного напряжения. Полагаясь на данные, полученные временем, лучше не использовать самые дешёвые варианты.

Диаметр труб также отыгрывает большую роль в дальнейшей эксплуатации. Для измерения следует воспользоваться простой формулой: длинна умноженная на число П. Если же речь о внутреннем диаметре, достаточно отнять от полученных результатов толщину стенки, умноженную на 2.

Перед приобретением трубы важно определить конкретные задачи. Если это небольшая или нерегулярная нагрузка, подойдут бюджетные варианты. В противном случае нужны исключительно бесшовные модели. Благодаря надёжной структуре такая труба не будет нуждаться в ремонте максимально длительный период.

Метрические и дюймовые единицы измерения

Перед тем, как померить величину сортамента, следует принять во внимание, что технологические особенности прокладки и проведения расчетов при работе со стальными и пластиковыми магистралями различные.

По этой причине необходимо вначале получить понятие о типоразмерах трубопрокатных материалов для трубопроводов, и уже затем замерять их. Без этих знаний определить размер сортамента в миллиметрах или дюймах невозможно.

Стальной трубопрокат, прежде всего, определяют по внутреннему показателю объема измеряемого в дюймах. В соответствии с этими единицами можно встретить названия «дюймовые» и «полудюймовые” трубопрокатные материалы. Один дюйм равняется 25,4 мм, а его половина соответственно определяется как 12,7 мм.

Замерять наружный диаметр сантехники не спешат. Часто монтаж можно произвести и без него. Замерить эту величину нужно в тех случаях, когда надо померить магистраль, скрепляемую стыками на резьбовом соединении.

Обычно она нарезается на внешней части трубного изделия, и ее величина зависима от размеров стенки трубного изделия. При этих действиях следует запомнить, что если померить трубы с разными внутренними показателями объема, то размер стенки будет различным.

Чтобы проще измерить и подсчитать количество нужных материалов для трубопровода, можно применить специальную систему резьбы для показателя внешнего объема трубопрокатных изделий. От привычного показателя, который можно замерить в мм эти величины отличаются.

Чтобы правильно определить величину трубных изделий в миллиметрах или узнать их габариты в дюймах, нужно принять во внимание следующую информацию.

Например, если диметр метрической резьбовой накатки, обозначенный М16, то трубное изделие имеет наружный объем в 16 мм. В варианте с трубной резьбой все это отличается. В дюймах эти расчеты немножко другие.

Диаметр снаружи у полудюймового изделия не достигает 21 миллиметра, и ее резьбовая накатка такая же по габаритам. А название «полудюймовая», это изделие имеет из-за показателя объема внутри. В дюймах эта величина обозначается – ½. Чтобы легче было переводить дюймы в мм, рекомендуют пользоваться специальными таблицами.

Как замерить посредством линейки или рулетки

Перед тем, как замерить диаметр трубы рулеткой или гибкой линейкой, следует знать, что этот вариант отличается простотою действий, и эта задача будет посильной даже малоопытным мастерам. Тут необходимо выполнить всего один замер.

Необходимо измерить окружность трубопровода. Значение, которое получится, делят на величину Пи. Чтобы замерить и получить более точные цифры, следует использовать в работе не 3,14, а 3,1416. Но, для задачи как найти наружный диаметр трубы с большим объемом, линейки будет не достаточно. В работу нужно будет взять рулетку.

Чтобы определить объем трубы так же используют способ измерения габарита стенки на срезе. Это можно измерить все теми же инструментами. Есть возможность также применить штангенциркуль. От размерного показателя объема снаружи отнимается показатель толщины стенок.

Выполняя монтаж магистралей, важно знать, что определить внутренний объем сортамента, импортируемого к нам, нужно определяясь на то, что его поставляют с сопроводительной документацией.

Смотреть видео

В ней указываются значения внутреннего объема в дюймах. Чтобы перевести показатели внутреннего или внешнего размера в сантиметры, их нужно умножить на 2,54. Для аналогичного перевода внутреннего и внешнего диам-ра обратно, следует умножить показатель на 0,398.

Ниже представлен еще интересный способ.

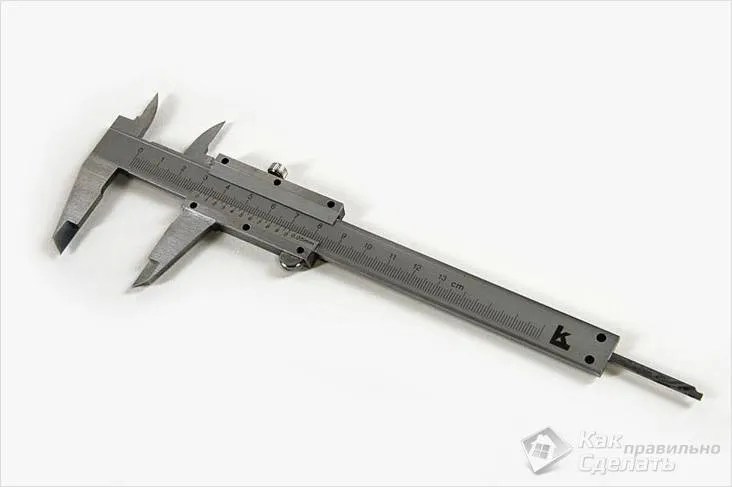

Как замерить с помощью штангенциркуля

Если спросить у профессионального сантехника, как замерить штангенциркулем, то ответ на этот вопрос будет следующим – «штангенциркуль для таких действий является наиболее удобным приспособлением, и замерить им нужный габарит можно очень легко не проводя дополнительных вычислений. Но, измерять таким путем только можно трубный прокат с габаритами до пятнадцати сантиметров».

Губками приспособления нужно основательно прижиматься к стенке сортамента, но прикладывать при этом большие усилия не рекомендуют. Дальше можно замерить и определить размеры в сантиметрах, и при наличии необходимости – в миллиметрах.

Так же, используя штангенциркуль, можно мерить и определить размер торцевой части. Если эта часть магистрали находится в труднодоступном месте, и соединение здесь неразъемное, то это приспособление окажется даже очень кстати.

Но, длина его ножек не должна быть больше, чем половина объема трубопровода. Для определения замера измерительное приспособление прикладывается к трубе в самом широком месте.

Смотреть видео

Перед тем, как определить диаметр стальной трубы этим способом, следует запомнить, что мастера со стажем рекомендуют брать для работы только прибор высокого качества. Только он может гарантировать точное определение размеров.

Лазерные датчики

Измеряться диаметр металлической или любой другой трубы круглого сечения может сканирующими лазерными датчиками. Как определяется диаметр трубы этими приборами? Здесь все просто.

Такие устройства состоят из получателя и приемника. Эти приборы используют плоскость света, образовавшуюся от лазера, который отклоняется крутящейся призмой и направляется посредством линзы.

В приемнике лазер фокусируют на диоде. Для того чтобы выполнить последующий проход лазеру по металлической или другой системе, необходимо время.

Как замерить микрометром

Если определяется диаметр металлической или любой другой трубы, то каждый замер можно проделать с высокой точностью (до 0,01мм) с помощью микрометра. По своему виду, устройство напоминает скобу. На одной ее стороне находится пятка – опора, а на другой стебель и резьба высокой точности, оснащенная микровинтом. Микровинт содержит метрическую шкалу.
Чтобы узнать, как найти показатель объема сортамента посредством микрометра на металлическом или другом трубопрокате, необходимо расположить деталь между пяткой и торцом, затем начать вращение винта.

Продолжать следует до тех пор, пока не прозвучат 3 щелчка. Далее нужно найти показания на стебле, где есть шкала в миллиметрах, и к полученным цифрам добавляются данные со второй шкалы прибора (это сотые доли миллиметра). В сумме этих двоих показателей определяется нужная величина. И, как видно, найти ее совсем не сложно.

Наиболее правильно замерить диаметр трубы позволяют микрометры, оснащенные электронной функцией цифрового отсчета. Они самые удобные для работы, и позволяют определить результат с точностью до 0, 001мм. Если в таком приборе садится батарейка, то замерить им можно, как обычным микрометром.

Единственным минусом в данном случае называют высокую стоимость приборов, что не всегда приемлемо для домашнего мастера. Поэтому, чтобы правильно произвести замер в домашних условиях, такие приборы применяют крайне редко.

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Статья по теме: Какие деревья посадить перед домом и в других местах участка?

Диаметры некоторых популярных типов труб

Единственный размер труб, который вне зависимости от их материала изготовления, назначения, форм сечения принимают одинаковым для всех – номинальный DN (или условный проход Ду). Если прибавить к условному проходу толщину стенки S, которая различна у всех видов труб, легко получить их Dнар.

Поэтому регламентируется только номинальный диаметр, типовые значения которого приведены в ГОСТ 28338-89 и обязательны для всех видов трубопроводов и арматуры.

Размерные параметры НПВХ – труб для бытовой канализации

В отличие от металлических линий, участки которых соединяют между собой сваркой, основной вид стыковки безнапорных канализационных трубопроводов – раструбное соединение. Сущность метода заключается в том, что одна труба входит в расширенный раструб другой, имеющей внутри эластичное резиновое кольцо для обеспечения герметизации стыка.

То есть основными техническими размерами при данном методе стыковки являются наружный трубный или внутренний раструбный, а параметры ширины проходного канала имеют второстепенное значение.

Поэтому ГОСТ 32412-2013, который регламентирует техусловия на внутренние канализационные трубопроводы из непластифицированного поливинилхлорида НПВХ, указывает только их Dнар. из стандартизированного ряда и толщину стенки S (рис. 5).

Трубы из полипропилена

Полипропиленовые ПП-трубы соединяют между собой методом пайки, одновременно расплавляя оболочки снаружи и изнутри деталей, а затем вставляя их друг в друга. Поэтому логично предположить, что ПП-трубы при разных типоразмерах должны стыковаться между собой и соотноситься таким образом, чтобы внутренний диаметр первой детали приблизительно соответствовал наружному второй.

Данное правило находит свое подтверждение в таблице типоразмеров ПП-труб (рис. 6), где размеры по внешней окружности любой группы практически полностью совпадают с Dнар. предыдущей и Dвнутр. последующей.

К примеру, ПП-трубу размером Dнар. 32 мм и Dвнутр. 26 мм можно надеть методом пайки на изделие предыдущего типоразмера с Dнар. 25 мм или поместить внутрь последующего с Dвнутр. 32 мм.

Следует отметить, что ПП-трубы изготавливают с оболочками различной толщины виду того, что они рассчитаны на работу при разных давлениях в системе с диапазоном от 10 до 25 бар. Поэтому при больших толщинах стенок разница между внутренними и наружными диаметрами стыкуемых деталей может доходить до нескольких миллиметров. В этом нет ничего критичного, так как все паяльники имеют нагревательные насадки стандартизированной величины.

Рис. 7 Типоразмеры ПП-труб

Напорные трубы из НПВХ

Один из видов трубопроводов, применяемых для транспортировки холодной воды и стоков в напорной канализации – НПВХ-трубы, техусловия на которые заданы ГОСТ Р 51613-2000.

НПВХ-трубы выпускают с раструбами и без, соответственно методы их соединения – раструбовое или клеевое в раструбы или на муфты.

Размеры изделий задаются средним наружным (получают делением длины окружности на число пи, равное 3,142), номинальными наружным диаметрами и толщиной стенки S.

Так как одним из основных методов соединения НПВХ-труб является клеевое, размеры их раструбов изнутри должны совпадать с трубными наружными, по стандарту первые больше вторых на 0,3 – 0,4 мм. Из табличных данных на рис. 8 видно, что все типоразмеры НПВХ-труб соответствуют стандартному ряду 10, 12, 16, 20, 25, 32 и т.д.

Рис. 9 Характеристики напорных НПВХ-труб по ГОСТ Р 51613-2000

Трубы из полиэтиленов и металлопласта

ГОСТ Р 52134-2003 регламентирует размерные параметры всех используемых в бытовом хозяйстве пластиковых труб, разбивая их на группы по размерному соотношению SDR – частному от деления наружного диаметра на толщину стенки S.

Основной метод стыковки РЕХ-труб из сшитого полиэтилена – применение фитингов с натяжными гильзами, технология заключается в том, что внутрь РЕХ-трубы вставляют фитинговый штуцер, а снаружи на внешнюю оболочку в месте стыка с усилием натягивают гильзу. В результате эластичная трубная оболочка зажимается между штуцером и гильзой, обеспечивая прочное и герметичное соединение.

Для соединения жестких металлопластиковых трубопроводов используют пресс-гильзы, в отличие от натяжной технологии, вставленный внутрь РЕХ-трубы штуцер фитинга прижимают к трубным стенкам наружной гильзой, которую сжимают пресс-клещами.

Третий способ соединения любых типов термопластичных трубопроводов – применение компрессионных фитингов, которые прижимаются к вставленному в трубу внутреннему штуцеру наружной накидной гайкой (одна из их разновидностей – Пуш-фитинг, фиксирующийся одним щелчком).

Следует отметить, что все фирмы поставляют свою продукцию с отличными друг от друга внутренними диаметрами из-за разной толщины стенок. Это приводит к тому, что для компрессионного, натяжного или прессового соединения гильзами с фитингами, которые вставляют внутрь труб, лучше других подойдут изделия аналогичного бренда от одного производителя.

Если использовать трубопровод, арматуру и фитинги от разных фирм-производителей, значительно повышается вероятность возникновения проблем при монтаже коммуникаций из-за небольших различий в размерах.

Рис. 8 Характеристики труб из термопластов серии 5 для бытового использования по ГОСТ Р 52134-2003

Размеры полимерных труб для водоснабжения, отопления

Полимерные трубы являются лидерами по применению в бытовых коммуникациях подачи горячей и холодной воды, отопления, при укладке трубопроводов используют различные методы стыковки в зависимости от материала их изготовления.

Способ соединения труб напрямую связан с их размерами, которые обязаны соблюдать производители при изготовлении своей продукции.

Рис. 6 Типоразмеры канализационных НПВХ-труб по ГОСТ 32412-2013

Размеры водогазопроводных стальных и медных труб

ГОСТ 3262-75 регламентирует сортамент сварных труб из не оцинкованной и оцинкованной стали для водопроводных, отопительных и газопроводных коммуникаций.

Рис. 4 Сортамент водогазовых труб по ГОСТ 3262-75

Стандарт распространяется также на изделия с цилиндрической резьбой, полученной технологиями нарезки или накатки.

Если внимательно посмотреть на табличные данные рис. 4 размерных и весовых характеристик водогазопроводных труб, то можно заметить, что изделия с одинаковыми условным проходом Ду и наружным диаметром имеют разную ширину стенку S.

Это невозможно теоретически, если не учесть, что в ранее приведенном определении условного прохода указано на его приблизительное соответствие внутреннему диаметру.

К примеру, у обыкновенной легкой стальной трубы с Dнар. 17 мм и S стенки 2 мм, Dвнутр. будет равен 13 мм. Для тяжелого 17 мм изделия с S стенки 2,8 мм Dвнутр. – 11,4 мм, при этом условный проход DN в обоих изделиях одинаков и равен 10 мм согласно таблицы на рис. 4.

Иногда при монтаже систем отопления и укладке теплых полов используют медные трубопроводы, техусловия на которые приведены в ГОСТ 617-2006. Госстандарт напрямую указывает метод задания их размеров Dнар., толщиной стенки и длиной, в документе также отмечено, что по соглашению производителя с заказчиком за основу может быть принят Dвнутр. В некоторых пунктах документ также оперирует средним диаметром изделия, который определяют как среднее арифметическое от наибольшего и наименьшего его значений в одной плоскости сечения, перпендикулярного оси.

Рис. 5 Характеристики медных труб ГОСТ 617-2006

Замеры труб подручными средствами

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:

• гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
• рулетка;
• школьные знания числа Пи (оно равно 3,14).

Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.

Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.

Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Статья по теме: Как делают древесный шпон?

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Измерение труб малых диаметров

Измерения осуществляются с помощью штангенциркуля без каких-либо математических вычислений. Условие – полная доступность к трубе. Этот способ пригоден для измерения доступных труб небольшого диаметра (не более 15 см). Для осуществления замера ножки штангенциркуля прикладывают к торцу трубы и плотно их зажимают на внешних стенках. Полученное значение на шкале штангенциркуля с точностью до десятых частей миллиметра и будет наружным диаметром трубы.
