Научитесь правильно снимать показания счетчика электроэнергии с нашим новым руководством «Как снять показания счетчика электроэнергии, какие цифры снимать». Узнайте, какие цифры передавать при определении потребленной электроэнергии и избегайте лишних ошибок при расчетах. Будьте в контроле над своим энергопотреблением с нашими полезными советами!

Учету потребленной электрической энергии уделяется первостепенное значение, поэтому в каждой квартире, в каждом частном доме, на фабриках, на заводах, в бизнес учреждениях устанавливаются счетчики электроэнергии. Как правило, большинство граждан ежемесячно передают в службу учета показания электросчетчика. При этом можно самостоятельно рассчитать, сколько электроэнергии и, на какую сумму израсходовала семья за месяц. К сожалению, не каждый осуществляет записи и передачу данных правильно.

Содержание

1 Индукционные счетчики: в чем особенности
2 Чем отличаются электронные счетчики электроэнергии
3 Автоматическая передача данных
4 Трехфазные приборы учета расхода электрической энергии
5 В заключение

Индукционные счетчики: в чем особенности

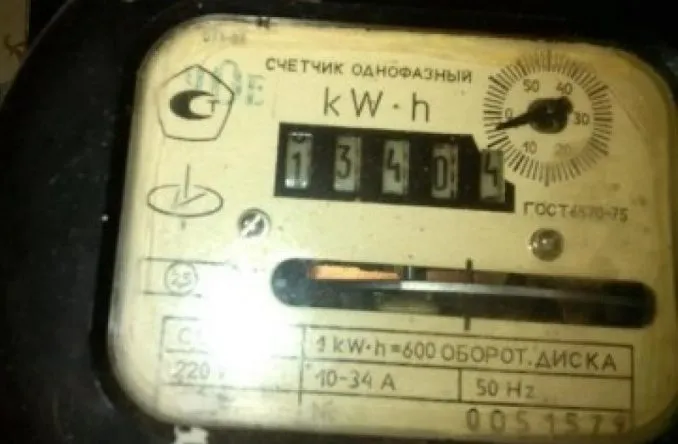

Индукционные счетчики – это уже прошлый век, хотя кое-где они еще остались. Они отличаются простотой и надежностью. Отличить их от других типов счетчиков легко, поскольку у них имеется колесо, которое при работе счетчика крутится.

Сколько цифр списывать

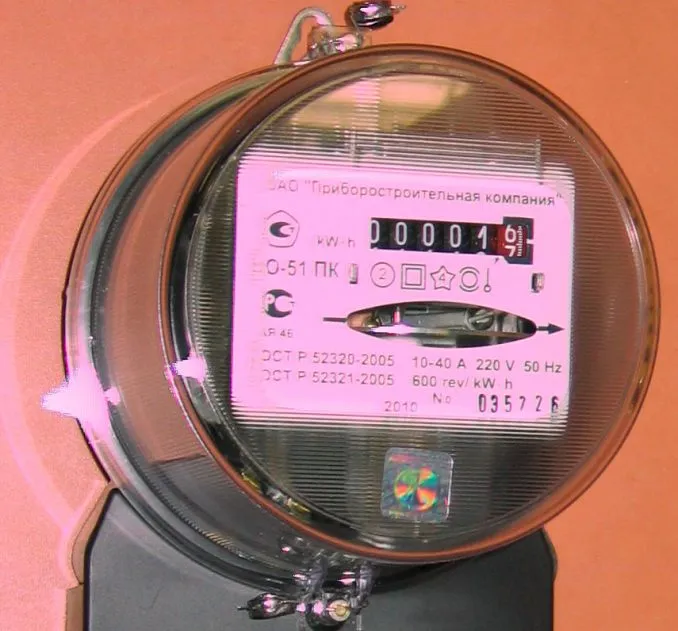

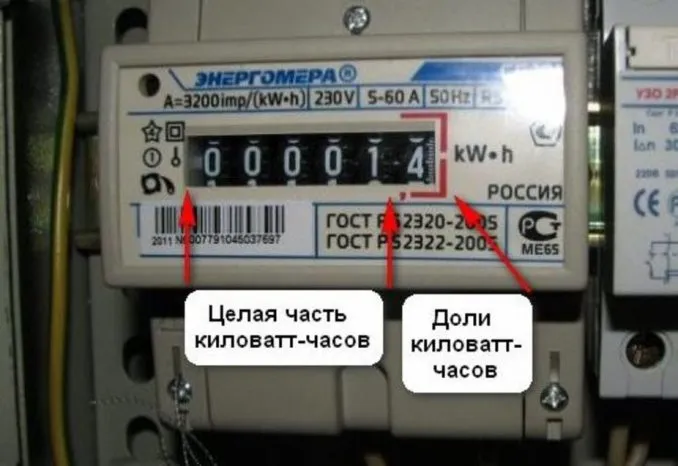

Встречаются модели с разным количеством цифр: обычно от 4-х до 7-ми. Во многих моделях, последняя одна или две цифры как бы выделены. Это может быть обычная запятая, эти цифры могут иметь другой цвет (обычно красный) или отличаются размерами. Последние цифры показывают десятые или сотые доли киловатт/часов, поэтому при записях и передачи в соответствующие службы они не принимаются во внимание, так как учет ведется целыми киловаттами.

Следует помнить, что имеются модели, в которых нет выделения последней одной или двух цифр. В таком случае придется записывать все цифры, так как конструкция счетчика не позволяет учитывать десятые или сотые доли израсходованной энергии. Нужно быть внимательными, чтобы не пришлось, затем доплачивать огромную разницу.

Если нет уверенности в том, что удастся правильно снять показания, лучше пригласить контролера на дом, чтобы он разъяснил и уточнил, какие цифры следует записывать, а какие – нет. Как вариант, можно обратиться к электрику, который обслуживает данный участок и получить всю интересующуюся информацию от него. Это можно сделать даже по телефону.

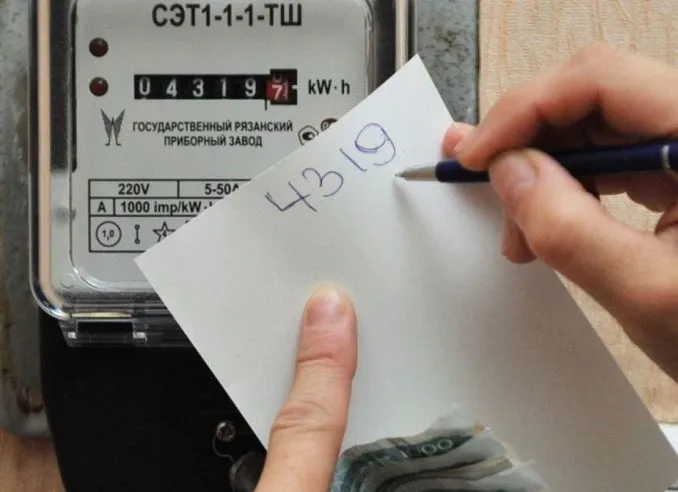

Процесс снятия показаний

После того, как установлен счетчик, на руки хозяину выдается акт, где указаны начальные цифры счетчика. Кстати, они обязаны разъяснить, как правильно снимаются показания и, какие цифры важны, а на какие не следует обращать внимание. Как правило, все нули, которые стоят перед первой цифрой, так же не записываются.

Чтобы рассчитать, сколько израсходовано киловатт/часов электроэнергии, необходимо знать показания за предыдущий месяц. Если счетчик только что установлен, первые цифры можно взять из акта установки, а в последующем данные можно брать из квитанций, которые лучше хранить в удобном месте, чтобы не приходилось их долго искать.

В наше время практически все абонентские службы рассчитывают количество израсходованной энергии потребителями самостоятельно, достаточно передать им данные. Как правило, передача данных происходит в конце месяца (в последних числах). Сроки подачи информации устанавливаются абонентской организацией. В основном счета, в виде квитанций, обрабатываются компьютерами, на основе специальных компьютерных программ. Бывают случаи, когда даже компьютеры и те ошибаются. Поэтому лучше ежемесячно контролировать, сколько электроэнергии израсходовано. Если этого не сделать своевременно, то ошибка может перерасти в значительную сумму, а компании, поставляющие электроэнергию, свои долги отдают со скрипом.

Как сделать расчеты

Чтобы подсчитать, сколько киловатт/часов израсходовано за текущий учетный период, достаточно от последних показаний отнять предыдущие. В результате получится какая-то цифра, которая и будет отображать реальное количество электроэнергии.

Допустим, что последние показания составляют 6102, а предыдущие соответствуют цифре 5842, тогда от 6102 нужно отнять 5842 и получится цифра 250. Расчеты показывают, что за текущий учетный период израсходовано 250 киловатт/часов электроэнергии. Чтобы узнать, сколько придется заплатить, достаточно цифру 250 умножить на тариф и получается сумма.

Счетчики, которые длительное время работают, рано или поздно обнуляются и вводят в заблуждение хозяев. Многие считают, что электросчетчик испортился, но это совсем не так.

Просто, переписывая показания счетчика, спереди всех цифр, даже если это нули, имеется единица. Например, до этого счетчик показывал цифры «9988», а через некоторое время, например, «0022». Если эти показания нужно передавать в компанию по учету, то придется записать «10022». Поставить единицу придется только 1 раз, а в последующем придется снимать показания, как обычно.

Чем отличаются электронные счетчики электроэнергии

Электронные счетчики от индукционных отличаются совсем другими подходами в подсчете израсходованной электроэнергии. Вместо механических табло, в них используются электронные цифровые, причем это табло может отображать не только количество израсходованной энергии, но и другие данные, например, дату, время, тариф и т.д., через каждые несколько секунд.

В подобных моделях снятие показаний сводится к тому, чтобы дождаться, пока на экране появятся нужные цифры. Можно не ждать, пока появятся эти цифры, а нажать на определенную кнопку, после чего цифры тут же появятся на табло. Особенно это актуально по отношению к многотарифным счетчикам, когда стоимость дневного, вечернего или ночного тарифов отличаются. При этом счетчик ведет учет энергии именно по каждому тарифу в отдельности, а также показывает общее число истраченной электроэнергии.

На фото внизу можно увидеть, что на экране электросчетчика слева можно увидеть значок «Т1», а несколько правее цифры «72,69». Чуть дальше можно увидеть обозначение «кВт ч.». Эти цифры показывают, сколько электроэнергии израсходовано по дневному «Т1» тарифу. После записи этих цифр, их передают в абонентскую службу или используют для индивидуальных расчетов.

Несмотря на то, что счетчик электронный, следует передавать целые числа, без цифр после запятой. В данном случае счетчик показывает «72,69», то передавать учетной организации следует цифру «72».

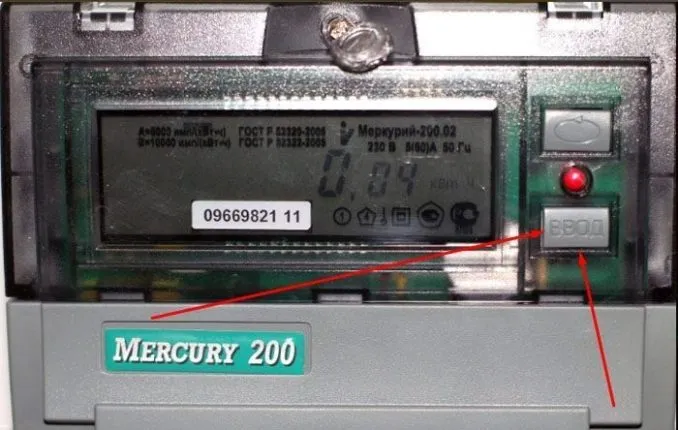

Счетчик «Меркурий 200»: как снимаются показания

Электронные счетчики электрической энергии «Меркурий 200» выпускаются, как однотарифными, так и многотарифными. Отличить их можно по цифрам, которые идут после запятой. Однотарифные счетчики имеют обозначение, как «Меркурий 200.00», а многотарифные, как «Меркурий 200. 01, 02 и 03». То есть может стоять обозначение 01, 02 или 03, что соответствует количеству зон. При этом выпускаются модели без пультов управления и с пультами управления.

Как правило, процесс снятия показаний не зависит от модели, хотя придется несколько раз нажимать на кнопку «Ввод». Главное, чтобы знать, какие цифры, какой зоне соответствуют.

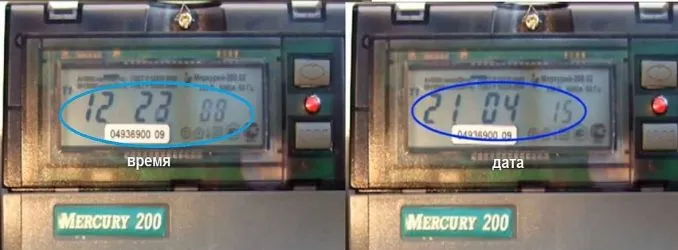

Электросчетчики данной модели поочередно показывают на электронном табло время, дату, а затем тарифы в зависимости от зоны их действия. В первую очередь показывается время в обычном тарифе, а часы, минуты и секунды можно увидеть несколько выше. Через несколько секунд, на экране высвечивается дата, в обычном формате: число, месяц и год.

Следующий этап – это информация по тарифам. Слева в углу и сверху появляются обозначения «Т1», «Т2», «Т3» или «Т4». Количество этих символов зависит от модели электронного счетчика. Именно в этот момент следует записать все показания, которые относятся к соответствующим тарифам. Записывается целая часть цифр, до запятой.

Как только счетчик покажет все тарифы и количество использованной электроэнергии отдельно по каждому тарифу, он показывает общую сумму киловатт/часов.

Периодичность высвечивания данной информации – порядка 5-10 секунд. За это время, особенно без паники, можно успеть записать все данные. Если не получается это сделать, то можно воспользоваться кнопкой «Ввод», которая расположена под красным светодиодом. Нужно нажимать на кнопку до тех пор, пока на табло не появится соответствующая информация. Это не так уж и сложно.

Так же не сложно осуществляются и расчеты, по каждой зоне в отдельности, тем более что процедура расчетов стандартная: от настоящего показания отнимается предыдущее. Независимо от модели электросчетчика «Меркурий», этапы снятия показаний идентичные, тем более что расположение кнопок одинаковое.

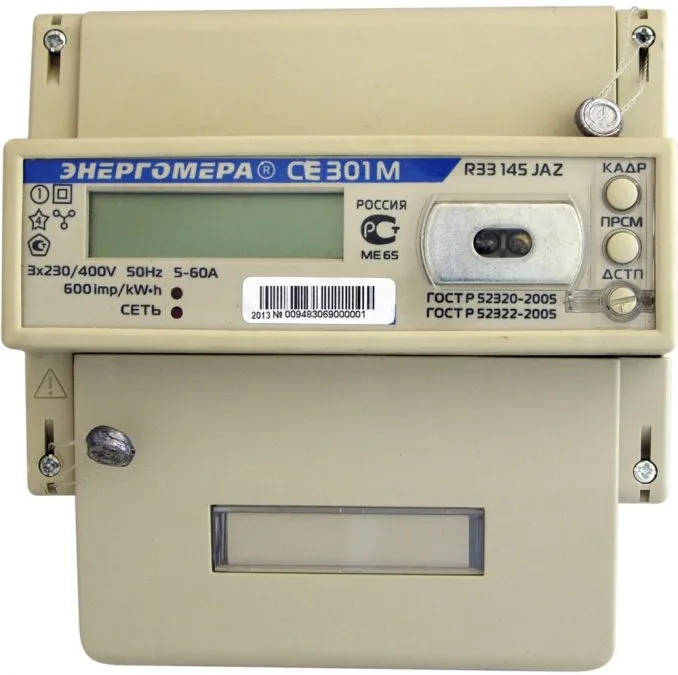

Счетчики расхода электрической энергии «Энергомера»

Технология снятия показаний электронных счетчиков «Энергомера», независимо от того, сколько он обсчитывает тарифов, практически ничем не отличается. Единственная разница состоит в том, что придется нажимать не кнопку «Ввод», так как ее здесь нет, а кнопку «ПРСМ», что соответствует слову «просмотр». На передней панели может находиться 2 или 3 кнопки, в зависимости от модели.

Если не нажимать на эту кнопку, то на экране поочередно будут высвечиваться цифры, отвечающие конкретному тарифу, которые свидетельствуют, сколько израсходовано электроэнергии.

Электронные счетчики «Микрон»

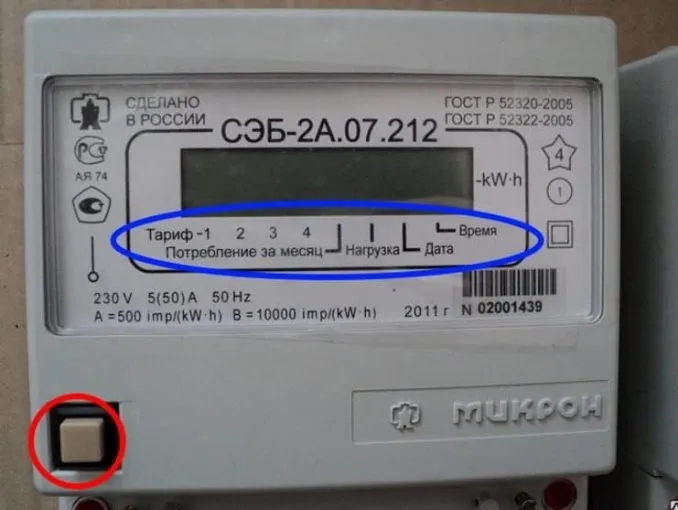

Эти электронные приборы отличаются тем, что у них на панели управления имеется всего одна кнопка, на которую, если это необходимо, и придется нажимать. В результате нажатия на эту кнопку под обозначениями «Т1» или «Т2», «Т3» или «Т4», начинают появляться галочки, а справа начинают высвечиваться цифры, которые указывают на израсходованные киловатт/часы.Нажимать нужно несколько раз, сколько существует тарифов.

Электронные счетчики «Saiman»

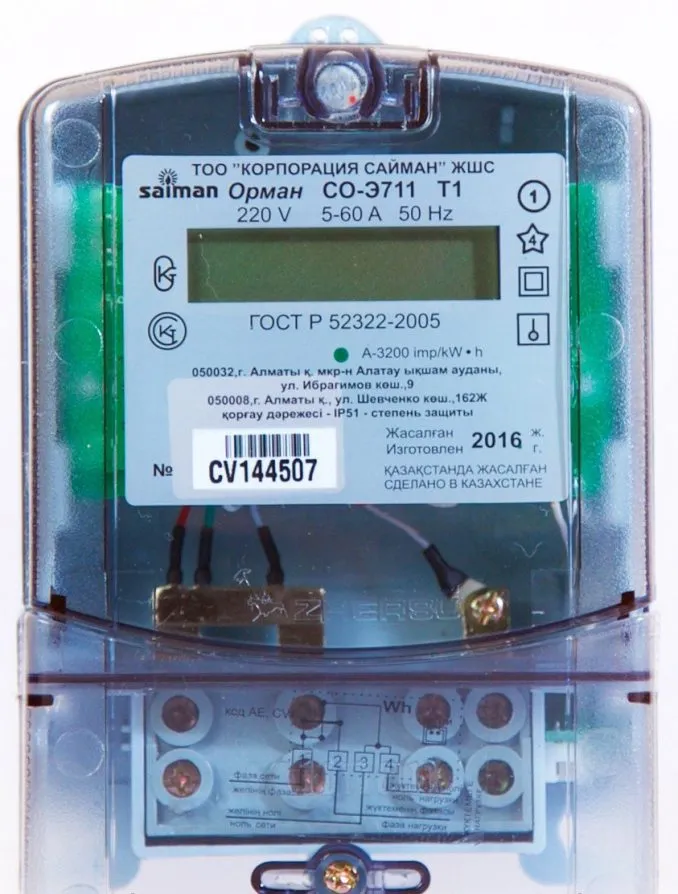

Сейчас продолжается активная замена устаревших индукционных счетчиков на электронные. Наиболее популярным счетчиком в этом плане считается счетчик фирмы «Saiman». Основное достоинство таких приборов – это отсутствие кнопок на лицевой панели для просмотра показаний. Достаточно подождать некоторое время, чтобы на электронном табло высветилось нужное значение, после чего оно записывается и передается специальным службам для дальнейших действий.

Счетчик автоматически и поочередно индицирует на своем дисплее:

Дату.
Время.
Свой порядковый номер.
Передаточное число (число импульсов на 1 кВт* час).
Total – число, отвечающее текущему расходу электроэнергии. Для двухтарифных счетчиков – поочередно «Т1» и «Т2», что соответствует дневному и ночному тарифам.

Как правило, записываются все показания, в том числе и Total, без учета значений, находящихся после запятой.
На видео можно посмотреть, как все сделать правильно.

Как снять показания с электросчётчика — saiman

Автоматическая передача данных

В последнее время, благодаря широко развитой информационной сети, которая оперирует достаточно быстро огромными объемами данных, а также возможностью организации отдельных каналов связи, появились электронные счетчики расхода электрической энергии с автоматической передачей данных. Единственная проблема – это сложность установки и настройки, зато абонентам не приходится участвовать в процессе сбора и передачи данных.

Снятие показаний счетчиков CE303 с помощью GSM-модема iRZ MC52i-485GI (видео-инструкция)

Трехфазные приборы учета расхода электрической энергии

Существуют трехфазные приборы 2-х типов: прямого включения и через трансформаторы тока. Как правило, современные 3-х фазные электронные счетчики включаются напрямую без трансформаторов тока. Процесс снятия показания с таких счетчиков идентичный, как и с однофазных, поскольку они работают по такому же алгоритму. Как правило, 3-х фазных потребителей в частном секторе, для бытовых нужд, практически не существует, а чтобы подвести к своему дому или к квартире 3 фазы, нужно получить специальное разрешение.

Еще в советские времена, когда строили квартиры и устанавливали в них электрические плиты, то к ним подводили 3 фазы. А так, 3-х фазные счетчики установлены на промышленных предприятиях и других учреждениях, а также бизнес-структурах.

Если планируется большое потребление электрической энергии, то без трансформаторов тока не обойтись в любом случае. Чтобы правильно рассчитать затраченную электроэнергию, необходимо знать коэффициент трансформации трансформаторов тока. После этого показания на дисплее нужно умножить на коэффициент трансформации. В результате получится сумма реального расхода электрической энергии.

В любом случае, нужно ознакомиться с договором, в котором в обязательном порядке обозначена схема проводимых расчетов, с указанием коэффициента трансформации, тарифов и т.д.

В заключение

Ради справедливости следует отметить, что существует еще и промежуточный тип приборов – это электронно-механические счетчики, которые пользуются большой популярностью. Как правило, они однофазные и предназначены для бытовых потребителей электрической энергии. Их можно устанавливать, как внутри помещений, так и на улице.
Индукционные счетчики относятся к аналоговым устройствам, которые не отличаются высокой точностью, поэтому решено перейти на более точные, электронные измерители. Как только у индукционного счетчика проходит время до очередной поверки (а это 16 лет), их просто утилизируют. Если класс точности этих счетчиков составляет 2,5, то класс точности современных счетчиков находится уже на уровне 0,5, что намного точнее. К тому же индукционные счетчики дают возможности воровать электроэнергию и таких схем придумано «кулибиными» немало, а электронные счетчики не позволяют этого делать.

Технический прогресс не стоит на месте и скоро наступит момент, когда потребители электрической энергии не будут принимать участия в процессе передачи данных. Проблема заключается лишь в том, что на некоторых предприятиях создается много помех, которые влияют на процесс передачи данных, что связано с потерями части данных, хотя специалисты работают и над этой проблемой.

На этом фоне следует отметить еще об одной проблеме – проблеме качества электрической энергии. Если с учетом электроэнергии у поставщиков постоянно отмечается какой-то прогресс, то с качеством поставленной электроэнергии почему-то никакого прогресса не отмечается, а скорее наоборот. Если учетные организации не досчитаются рубля, то заберут десять, а если они нанесут ущерб потребителю на десять рублей, то у них вряд ли получится вернуть хотя бы один рубль. Вот такие реалии на сегодня.
