Как подключить розетку 220 к 380 вольт — пошаговое руководство

Интересует вопрос о подключении розетки 380 вольт? У нас есть ответ! В нашей статье вы найдете подробные инструкции и советы о том, как правильно подключить розетку 380 вольт. Узнайте также, как можно выполнить подключение розетки 220 к 380, чтобы обеспечить надежное электроснабжение вашего оборудования.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.

Порядок действий при этом может быть следующим:

• Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
• Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
• Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
• Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
• С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
• Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

• Устанавливается защитная крышка.
• Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как правильно выбрать расположение для кухонных розеток

Какой автомат ставить в частном доме?

При установке электропроводки в частном доме либо в квартире на всех этапах нужно подходить ответственно, даже когда вы уже заканчиваете, монтируя розетки и выключатели

Здесь важно выбрать автомат, который будет соответствовать сечению провода. Также нужно учитывать, какой способ проводки выбран, если открытый, то кабель меньше подвержен нагреву, из-за естественного охлаждения. Когда провод находится внутри штроб или труб, то может сильно греться

При завышенном номинале автомата кабель будет перегреваться, но защита не сработает, что не безопасно, поэтому нужно знать несколько моментов

Когда провод находится внутри штроб или труб, то может сильно греться. При завышенном номинале автомата кабель будет перегреваться, но защита не сработает, что не безопасно, поэтому нужно знать несколько моментов.

К примеру, если кабель с сечением 6 кв.мм, то:

при открытом способе укладки его длительно допустимый ток (ДДТ) будет равен 50А, к такому проводу требуется автомат на 40А;

при закрытом способе его ДДТ равно 40А — автомат нужен на 32А.

Какое сечение следует выбрать при проведении проводки внутри здания?

По ПЭУ п.7.1.34 запрещено использование алюминиевых электрических проводов внутри зданий.

Таблица параметров при закрытой электропроводке

Таблица параметров при открытой электропроводке

Как подключать автомат? Даже при отсутствии опыта можно это проделать, но между электриками ведутся постоянные разногласия: одни подключаются к неподвижным контактам, другие к подвижным. Здесь споров быть не должно, по поводу этого в ПЭУ п 3.1.6 есть специальный пункт, где прописано что подключение производится, как правило, к неподвижным контактам. Такой контакт на всех автоматах находится сверху, но принципиального значения в этом вопросе нет, каждый работает как привык и как ему удобно.

При подсоединении проводов к автомату следует зачистить жилу до 1 см, и оголив, вставить ее в контактный зажим и затянуть винтом. Такие же работы производят, когда подключают счетчик и другие рубильники, здесь следует смотреть, чтобы в зажим попала только оголенная часть провода – без изоляции, также не следует ничего перетягивать, во избежание деформации аппаратов.

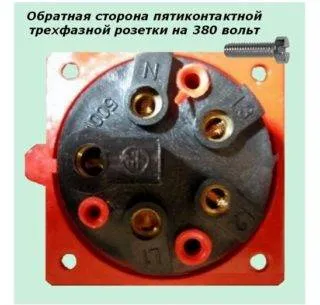

Устройство и схема трехфазной розетки

Основная особенность монтажа заключается в том, что подсоединение трехфазного питания осуществляется через три фазы, а также нейтральный контакт. Большинство потребителей электроэнергии — однофазные, поэтому их нагрузка распределяется равномерно по каждой фазе. Чтобы обеспечить подключение трехфазного устройства, в помещении обязательно должна быть реализована отдельная группа. На рисунке изображена схема подключения оборудования в здании с 380-вольтной сетью.

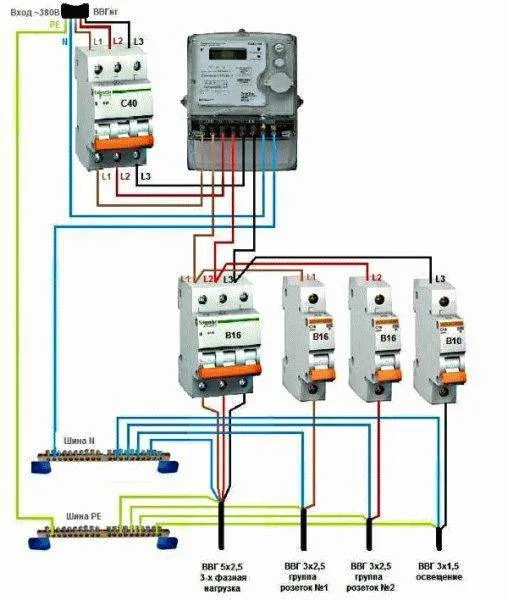

Пример трехфазной электросхемы в доме с сетью 380 вольт

На входе расположен трехполюсный автомат, рассчитанный на 40 ампер. К нему подключается три фазы — провода в черной, красной и серой оболочках. На правой части схемы располагается счетчик. Нулевой провод выполнен в синем цвете и сразу идет на прибор учета, а с выхода подается на шину N и разводится по группам. Электросхема включает в себя две группы электророзеток и одну освещения, причем каждая из них установлена на единственной фазе.

Трехфазная электроцепь выведена на отдельной линии. В соответствии с простейшей схемой подключения соединение контактов осуществляется через собственное автоматическое оборудование, а затем выводится непосредственно на розетки. В них через специальные вилки можно установить нагрузку на 3 фазы.

Мощность самой розетки, а также автоматического оборудования зависит от силы электрических приборов. Первые могут работать в условиях высоких токов, а вторые — нет, поскольку используются для защиты электросети.

Особенности устройства

В зависимости от вида розетка может иметь разный дизайн, но такие изделия всегда оснащаются не менее чем четырьмя контактами. Три из них относятся к категории фазных, а четвертый — заземление.

Основные элементы конструкции:

• основание устройства;
• сам механизм электророзетки;
• защитная крышка приспособления;
• уплотнительное колечко, оснащенное внутренним отверстием на 2 см.

Выбор необходимого числа разъемов на электророзетке производится с учетом рекомендаций:

1. Если соединение выполняется по треугольной схеме, то потребуется устройство на 4 контакта. Три из них будет фаза, а четвертый — заземление.
2. При использовании схемы типа звезда понадобится пять контактов. Три будут фазными, один — нулевой и еще — защитный нулевой.
3. Устройства с 7 разъемами применяются в случаях, когда требуется эффективно защититься от поражения напряжением. В них три контакта будут фазными, три — нулевыми и один — защитный ноль. Каждая фаза должна иметь собственное устройство защитного отключения.

Четырехконтактные разъемы применяются только в электросхемах подключения типа треугольник. Устройства с пятью контактами могут использоваться и в треугольных электросхемах, и в «звездах». Подача питания будет осуществляться на конкретные клеммы. Затем через электророзетку можно подключать различные электрические приборы и оборудование. Кабели, которые идут на трехфазный разъем, должны обладать диаметром не меньше 2,5 мм2.

Если нагрузка в сети слишком высокая, то диаметр проводников для подключения трехфазной розетки может составить до 6 мм2.

Разновидности

Все устройства делятся на несколько классов по следующим параметрам:

1. Метод монтажа. Открытые электророзетки устанавливаются для внешних электросетей и размещаются непосредственно на стене. Устройства могут применяться в фасадной либо внутренней части зданий. Накладная фурнитура используется в помещениях с повышенной влажностью. Если электросеть скрытая, обычно применяются закрытые устройства, они утапливаются в стену, их монтаж более трудоемкий за счет необходимости сделать углубление.
2. Возможность устойчивости устройства к воздействию различных внешних факторов, этот параметр обозначается символами IP и цифрами. Первая определяет величину защиты от попадания внутрь розетки сторонних частиц — если 0, то защита отсутствует, 6 — максимальная защищенность. Следующая цифра обозначает влагозащиту — если 0, то устройство не защищено, 8 — может использовать под водой. Тип IP44 считается наиболее распространенным в плане защищенности, поскольку позволяет защитить розетку от проникновения воды и грязи внутрь.
3. Назначение. Устройство может не иметь заземления и предназначаться для подключения к электрооборудованию без соответствующего контакта. Если розетка оборудована контактным элементом, то подсоединение производится посредством специальных выходов и боковых разъемов. В продаже можно найти устройства, с защитными пластмассовыми шторами, которые открываются только при направлении в них штырей от вилки. Существуют электророзетки, оборудованные специальными выталкивателями штырей, устройствами защитного отключения или таймерами.

Начнём рассмотрение вопроса с ГОСТ Р 51323.2. В документе приводятся чертежи и требования к электрическим розеткам на 380 В, где контакты равномерно расположены по кругу. Чтобы долго не рассусоливать, скопировали чертежи из текста. Наш рисунок выгодно отличается от стандартного исправлением небольшой опечатки. В официальном тексте документа вместо нейтрали на розетке 3Р (5 контактов) стоит четвертая фаза, неуместная по определению.

Помимо напряжения 380 представили и прочие варианты из стандарта. Розетки и вилки берут начало от трёхфазного напряжения, похоже внешне. Ниже объясним причину. Полагается узнать, как розетку на 380 В 2Р + земля отличить от 220 В 1Р + N + земля. Приступим.

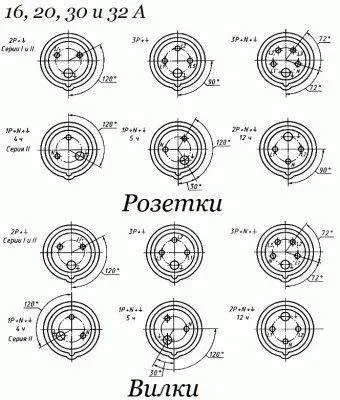

Чертежи розеток

Розетки

Вариант розетки на две фазы помечен как 2Р. Вместо привычных L (line) видим Р (phase). Момент нужно учитывать при подключении. В подобном варианте ключ стоит против гнезда заземления, а фазы расположены по росту номера согласно часовой стрелке.
В розетке на 380 В с тремя фазами и землёй гнезда отстоят на 90 градусов. Земля находится против ключа

Обратите внимание – это не нейтраль. Номера фаз идут от ключа по часовой стрелке

Розетка предназначена для питания систем с глухозаземленной нейтралью. Токи уходят по фазным проводам, где в указанный момент напряжение пониже.
Схема розетки на 380 В с тремя фазами, нейтралью и землёй годятся для питания любых систем. Гнёзд пять с расстоянием по кругу 72 градуса. Заземление находится против ключа, фазы расположены по часовой стрелке. Разделены контактом нейтрали.
Розетка на 380 В с единственной фазой, нейтралью и землёй выпускается исключительно в рамках серии II. Ключ расположен на уровне 6 часов (согласно циферблату ходиков). Гнезда собрались треугольником с угловым расстоянием 120 градусов. Заземление находится на уровне 4 часа, что отражено в названии типа розетки 380 В. По часовой стрелке от заземления находится нейтраль, оставшееся гнездо – фаза.
Тип розетки 380 В с фазой, нейтралью и землёй 5 ч отличается от предыдущего смещением гнезд по часовой стрелке на 30 градусов. Так обеспечена механическая несовместимость интерфейсов. Вся разница.
В исполнении розетки 380 В с двумя фазами, нейтралью и землёй гнезда разнесены на 90 градусов. Для соблюдения отличий от 3Р + земля изменено расположение. Теперь против ключа находится нейтраль. В результате земля ушла в положение 12 часов. Фазы расположены диаметрально: первая с левой стороны.

Вилки

Фазы и нейтраль чуть тоньше. Тип розетки 2Р + N + земля несовместим с 3Р + земля, хотя гнезда расположены относительно ключа одинаково. Утолщенная земля вилки не входит в нейтраль, если человек пытается осуществить подключение неправильно. Геометрическая форма не даёт случайно ошибиться. Розетки и вилки выпускаются в двух сериях, отличаются номинальными токами:

1. Серия I: 16, 32, 63 и 125 А.
2. Серия II: 20, 30, 60 и 100 А.

Розетки по ГОСТ Р 51323.2 выпускаются для множества напряжений и частот. Форма не остаётся одинаковой, незначительно меняется, как размеры. Приведённые выше чертежи соответствуют розеткам и вилкам для напряжений сверх 50 В и токов 16, 20, 30 и 32 А. Причём в плане размеров отличий в сериях нет. Вилка для тока 16 А совпадает с вилкой на 20 А, розетка на 30 А отличается чуть большим диаметром (включая гнёзда) и высотой.

КАК ОНА УСТРОЕНА

Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).

Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.

При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).

Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей

Из этого видео вы узнаете, как выполнить подключение подобной электроплиты

Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.

Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм2. Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм2.

Ниже приводятся разновидности изделий по некоторым признакам:

• Способ монтажа.
• Устойчивость к окружающей среде.
• Назначение.

Что касается способа установки, то можно отметить такие изделия:

открытого типа.

Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;

силовые розетки закрытого типа.

Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.

Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.

Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО. Теперь давайте рассмотрим, как подключить трехфазную розетку

Теперь давайте рассмотрим, как подключить трехфазную розетку

Теперь давайте рассмотрим, как подключить трехфазную розетку.

Проверка электрического прибора

Перед тем, как подключать устройство, советуем убедиться в его исправности – для этого, нужно замерять полное сопротивление на контактах вилки. Провод каждой обмотки должен показывать одинаковое значение активного сопротивления.

Рабочий ноль и каждые отдельные фазы, а точнее их соединение должно равняться одному и тому же показателю, о котором мы упомянули раньше.

В итоге, необходимо также замерять показатель последовательного подключения на фазных контактах. Он должен равняться удвоенной величине предыдущего показателя. В таком случае, прибор полностью исправен и готов к работе.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

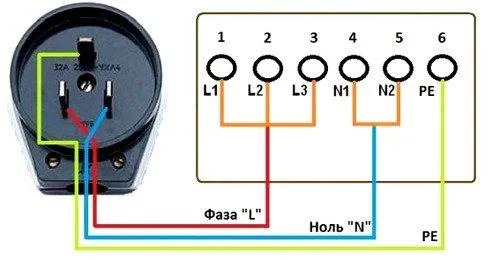

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Виды розеток

Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений

Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В. В стандартной квартире используется 220В

Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита

В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов силовых разъемов:

• 2Р+РЕ — используется две фазы и один заземленный контакт;
• 3Р+РЕ — 3 силовых кабеля и один заземленный;
• 3Р+РЕ+N — 3 фазы, одна земля и ноль;
• 3Р+N — три силовых контакта и один нулевой.

Розетка 380В 2Р+PEРозетка 380 3Р+РЕРозетка 3Р+РЕ+NВилка 380 3Р+N

Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.

Маркировка

Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый.

Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер

Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети

Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет производить соединения в помещениях или на открытых пространствах с повышенной влажностью.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Как подключить розетку 380 В

Розетка трёхфазная

Для того чтобы произвести подключение розетки 380 вольт нужно следовать определенной последовательности.

Как подключить розетку на 380В и не ошибиться? Алгоритм работ следующий:

1. вскрыть разъем, завести кабель;
2. подключить фазные проводники (винтовым или безвинтовым способом);
3. подсоединить нулевой провод и заземление;
4. уложить, закрепить кабель;
5. если розетка стационарная, то закрепить ее на стене.

Чтобы добраться до контактной части розетки электрической 380 В, необходимо ее разобрать. Для этого нужно выкрутить два крепежных винта, соединяющих крышку с корпусом, снять крышку.

Потом следует подготовить кабель к подключению проводников. Надетое на кабель уплотнительное кольцо предварительно вставляется в основание разъема, чтобы исключить сжатие или натяжение кабеля в процессе работы.

Затем от края уплотнительного кольца оставляют 30-40 мм ПВХ-оболочки, а жилы кабеля зачищают на 10-12 мм.

Далее подключают три фазных проводника (цвета могут быть разными, кроме желто-зеленого, голубого) на контакты L1, L2, L3 в произвольном порядке. Следом подсоединяют нулевой (N) и защитный (РЕ) провода.

Провода к розеткам на 380 вольт с тыльной стороны корпуса подключаются двумя способами: винтовым креплением и безвинтовым зажимом.

В первом варианте зачищенные концы проводников помещаются в соответствующие гнезда, затем крепятся винтами. При этом обеспечивается прочный контакт.

Второй способ (безвинтовой) – не только надежный, но и рациональный, так как нет необходимости зачищать провода вручную. Его исполнение состоит из трех моментов, которые нужно проделать с каждым проводником:

1. установить провод в подвижное гнездо;
2. удержать плоской отверткой через специальный боковой паз;
3. извлечь ее, приподняв вверх. Одновременно подвижное гнездо опускается, прорезает изоляцию, прочно зажимает жилу.

На заключительном этапе подготовленный кабель укладывают, фиксируют в полости разъема, крышку закручивают винтами. Перед вводом электропитания нужно еще раз убедиться в правильности подключения схемы. Стационарную розетку необходимо закрепить на стене, предварительно подготовив необходимый крепеж.

Подключение трехфазной вилки выполняется гибким проводом в защитной оболочке. Все этапы монтажа аналогичны подключению розетки.

Как правильно установить розетку в стену?

Установка розетки в стену может быть сложной задачей, но ее можно выполнить самостоятельно, если следовать нескольким простым шагам:

1. Определите место установки розетки. Обычно розетки устанавливают на высоте 30-40 см от пола, но высота может варьироваться в зависимости от предпочтений и потребностей.

2. Используйте отверстие для розетки в качестве шаблона и нарисуйте контур на стене.

3. Используйте перфоратор или дрель для создания отверстий для крепления розетки. Некоторые розетки могут иметь специальные отверстия для крепления, а для других необходимо создать отверстия в стене.

4. Установите коробку розетки в отверстие и зафиксируйте ее на месте, используя шурупы или дюбеля.

5. Подключите провода к розетке. Убедитесь, что провода правильно подключены, чтобы избежать возможных проблем в будущем.

6. Установите крышку розетки на коробку, зафиксируйте ее на месте и проверьте работу розетки.

Важно помнить, что установка розетки может потребовать определенных навыков и инструментов. Если у вас нет достаточного опыта или уверенности в своих навыках, лучше обратиться к профессионалам.
