Как проверить сопротивление изоляции под напряжением

Важно ли проверять сопротивление изоляции под напряжением? Узнайте, как правильно и безопасно проводить проверку сопротивления изоляции и зачем это необходимо. Новая статья расскажет о методах и инструментах для проверки сопротивления изоляции. Позаботьтесь о безопасности своей электрической сети и избегайте возможных проблем!

Физический смысл сопротивления

Электрический ток — это движение заряженных частиц в определенном направлении, которое инициируется разницей напряжения на концах проводника. Проводящие ток материалы обладают сопротивлением, которое можно наглядно представить как силу трения. Чем тем больше препятствий электроны встречают на своем пути, тем быстрее теряют энергию.

Значение сопротивления зависит от свойств материала проводника, его длины и площади сечения. Лучшей проводимостью среди доступных металлов характеризуется медь, поэтому современные ЛЭП и электропроводка изготавливаются из медных жил. Энергопотери таких линий гораздо меньше, чем алюминиевых или стальных.

На сопротивление оказывает влияние условия среды. Некоторые материалы при достижении критической температуры порядка -200°С обладают сверхпроводимостью, то есть нулевым сопротивлением. Это позволяет использовать их для изготовления сложной аппаратуры и мощных турбогенераторов.

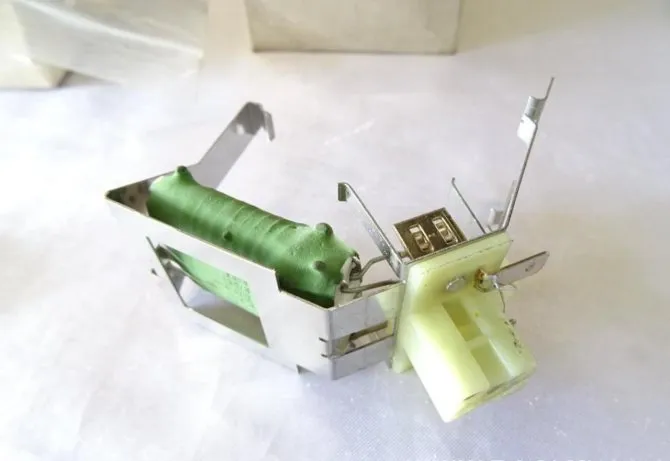

В элементах типа ТЭН или греющих кабелях, наоборот, сопротивление очень большое. За счет передачи части энергии от заряженных частиц материалу проводника устройство нагревается и сообщает тепло окружающему пространству.

Сопротивлением обладают не только проводники, но и источники тока, измерительные приборы, конденсаторы, катушки, контакты в соединениях. Существует 3 вида сопротивлений:

• активное при постоянном и переменном токе;
• индуктивное;
• емкостное.

По величине оно может быть малым, средним и большим. Чем меньше значение, тем сильнее влияет на результат измерений сопротивление самого прибора и его контактов.

Что такое сопротивление провода изоляции

Сопротивление изоляции — это один из важнейших параметров любых кабелей и проводников. Основано это на том, что все провода в процессе их эксплуатации подвергаются сторонним воздействиям. Помимо внешнего влияния присутствуют также и внутренние: влияние жил одного провода друг на друга, взаимодействие по электромагнитным полям. Все это, так или иначе, приводит к появлению утечек.

Именно поэтому любые электрические и неэлектрические провода создаются с изоляцией, защищающей проводник от внешнего влияния. Среди популярных изоляционных материалов выделяют резину, поливинилхлорид, масло, дерево и бумагу. Используются эти материалы исходя из самого предназначения кабеля. Например, провода, прокладываемые под землей, изолированы сравнительно толстой лентой диэлектрика, а кабеля телекоммуникаций могут быть заключены в простую обертку из алюминиевой фольги.

Важно! Изоляция — это защита жил от воздействия потусторонних факторов, защита жилок друг от друга, от замыкания и от различных утечек. Сопротивление же изоляции это величина сопротивления между жилами провода или между одной из жил и изоляционным слоем.

Любой материал со временем эксплуатации стареет и разрушается, что ведет к ухудшению его характеристик и снижению сопротивления изоляции постоянному или переменному току. Характеристика сопротивляемости изоляции указывается на кабеле и нормируется в его ГОСТе. Определяют его в лабораторных условиях при при температуре в 20 градусов.

Низкочастотные кабели связи имеют минимальное сопротивление изоляции в 5 Гигаом на километр, а коаксиальные в свою очередь — 10 Гигаом на километр. Измерение и проверку сопротивляемости проводят на регулярной основе мегаомметром: на установках мобильной связи — один раз в 6 месяцев, на объектах повышенной опасности — один раз в 12 месяцев, на других объектах — один раз в три года.

Вам это будет интересно Сварочный аппарат для сварки проводов

Закон Ома

Закономерность между тремя характеристиками — силой тока I, напряжением U и сопротивлением R — была установлена немецким физиком Георгом Омом в 1826 году. Он выяснил, что они связаны достаточно простым соотношением:

I=U/R

Исходя из формулы и зная какие-либо 2 величины, очень просто найти недостающую третью:

U=I*R

R=U/I

В свою очередь сопротивление зависит от свойств материала и размеров проводника:

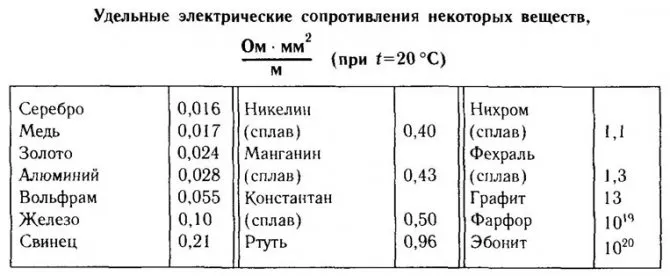

R=ρ*l/s, где ρ — удельное сопротивление на 1 м (табличное значение), l — длина, s —площадь проводника.

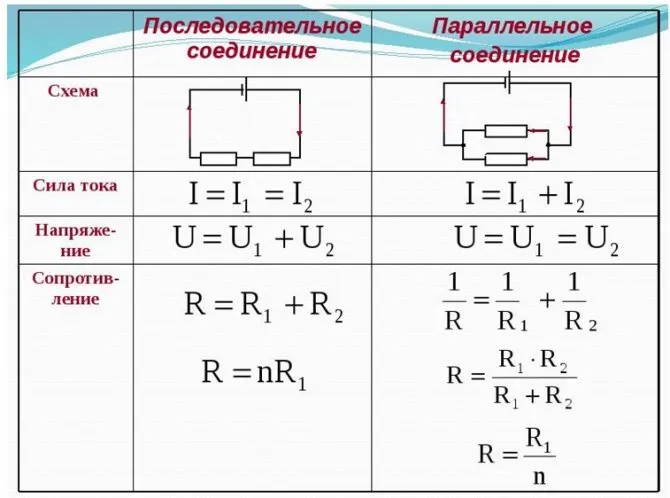

Потребители в цепи (резисторы) могут быть связаны последовательно, то есть без разветвлений. Чтобы найти общее сопротивление, все значения складываются:

Rобщ. = R1 + R2+…

Сила тока будет одинаковой на всех участках, а напряжение разным:

При параллельном подключении зависимость более сложная:

1/Rобщ.=1/R1+1/R2+…

В этом случае постоянно напряжение, но сила тока на каждом участке разная.

Часто встречаются смешанные схемы, где последовательное и параллельное подключение резисторов сочетаются. Проверить параметры цепи любой конфигурации, можно с помощью измерительных приборов.

Мультиметр для измерения сопротивления

Для определения различных электрических характеристик очень удобно использовать универсальный цифровой тестер. Он измеряет не только сопротивление, но и напряжение, силу тока, емкость конденсаторов и т.д. Набор функций и точность полученных данных зависит от того, где предполагается использовать мультиметр — в быту или профессиональной работе. Некоторые модели могут подключаться к персональному компьютеру и обмениваться с ним информацией.

На корпусе прибора расположена шкала с переключателем режимов, разъемы для подсоединения щупов и дисплей для считывания результатов. В комплект входят 2 щупа — красный и черный.

Дополнительно может включаться термопара. Питание осуществляется от пальчиковых батарей или типа «крона». Проверка с помощью мультиметра помогает установить и устранить неполадки в участке цепи — обрывы, падения напряжения, пробой изоляции.

Устройство и использование

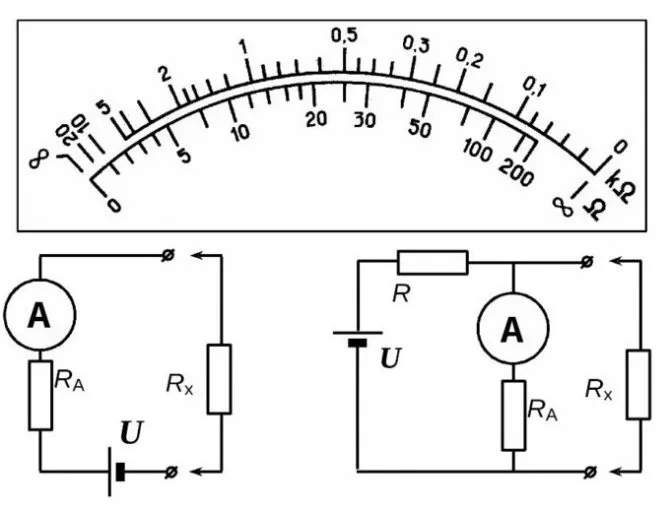

Простейший способ измерения R — косвенные вычисления. Согласно закону Ома, достаточно знать напряжение и силу тока в участке цепи, чтобы определить величину Ω с достаточной точностью. Несмотря на то что подобный метод обеспечивает хорошие результаты, сам по себе он не очень практичен для бытовых нужд. Сопротивление удобно мерить более приспособленными для этого устройствами — омметрами, по сути, представляющими собой объединённые в одном корпусе источник напряжения, вольтметр и амперметр. Наибольшее распространение получили универсальные приборы, включающие в себя и эту функцию.

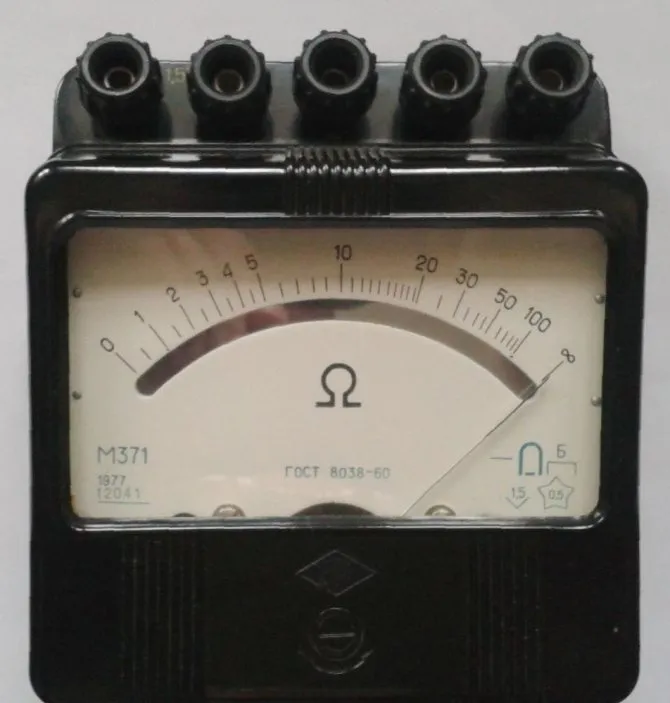

Аналоговые мультиизмерители

Шкала этого прибора реагирует на ток, протекающий через компонент во время проверки. Высокое сопротивление соответствует низкому току, что отражается положением стрелки в левой части циферблата, высокое, соответственно, в правой. Одной из особенностей устройства является то, что оно нуждается в калибровке перед работой. Это делается путём замыкания щупов и выставлением в этот момент шкалы в нулевое значение.

Каждый раз, перед тем как замерить сопротивление мультиметром в другом диапазоне, необходимо проверять отклонение от нулевого значения, так как позиция стрелки может меняться при различных режимах. Кроме того, после каждого перерыва тестер должен быть откалиброван снова, так как сам замер зависит от состояния батареи питания. Сам процесс работы с аналоговым мультиметром состоит из следующих шагов:

1. Выбор элемента, сопротивление которого необходимо узнать.
2. Присоединение щупов к прибору. Как правило, в корпусе несколько гнёзд для подключения и один из штеккеров должен быть в общем разъёме, а второй — в гнезде с обозначением Ω.
3. Выбор необходимого диапазона. Он должен быть таким, чтобы на шкале определялось наиболее точное значение. Обычно переключатель функций предварительно устанавливается в режим максимального сопротивления, а после первого тестирования уточняется диапазон.
4. Калибровка (обнуление) прибора.
5. Выполнение замеров и корректировка диапазона.
6. Выключение мультиметра. Целесообразно перевести переключатель на измерение максимального сопротивления. Таким образом можно застраховаться от повреждения тестера при следующем включении при случайном использовании без верных настроек.

Аналоговые мультиметры нашли широкое применение как часть испытательного оборудования. Они относительно дешёвые, предлагают достаточный уровень точности и производительности.

Цифровые многофункциональные приборы

Померить сопротивление мультиметром на основе цифровых технологий значительно проще и быстрее, чем аналоговым. Прежде всего потому, что при его использовании нет никакой надобности в обнулении счётчика. Несколько простых шагов, необходимых, чтобы проверить резистор мультиметром:

Как измерить сопротивление мультиметром: порядок действий

Испытания проводятся без подключения к сети. Батарейка подает на контакты небольшое напряжение, поэтому другой источник тока не нужен. Благодаря этому измерение не представляет угрозы человеку и считается безопасным.

Установка режима и выбор диапазона

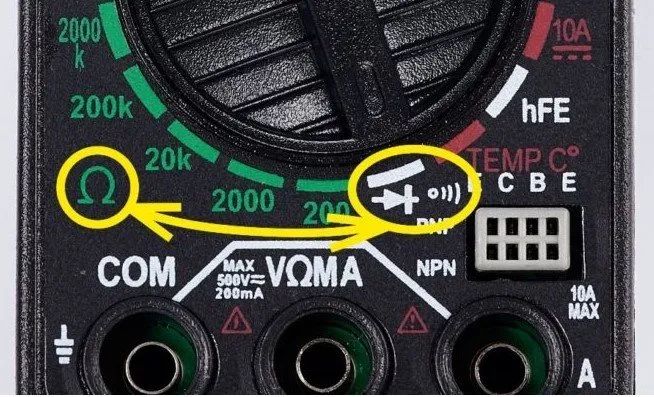

Для проверки сопротивления на шкале мультиметра выделен сектор, обозначенный буквой Ω (омега). Чтобы задать нужный регистр точности, требуется определить ожидаемый порядок величины:

• до 200 Ом;
• до 2000 Ом (2К);
• до 20К;
• до 200К;
• до 2000К (2М).

В некоторых приборах можно измерять сопротивления до 200 мегаОм (200м). Они используются для проверки резисторов с большой емкостью. Плохо проводящие ток диэлектрики, из которых изготавливается изоляция проводов, исследуются с помощью мегаомметров. Мультиметры для этой цели не подходят, поскольку не могут генерировать большие токи, а диапазон их ограничивается максимумом в 200 мОм.

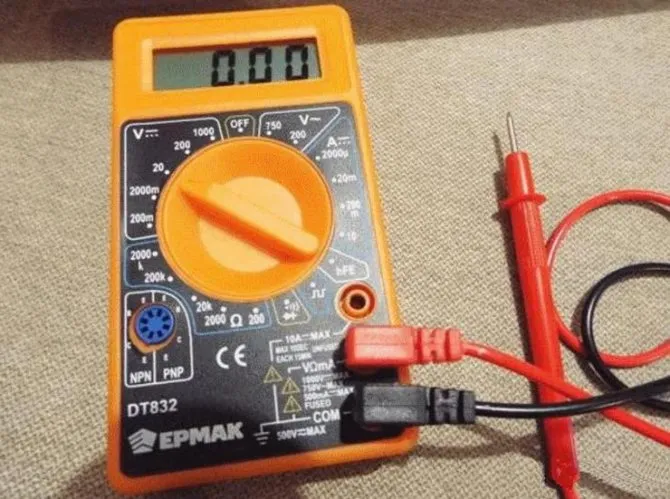

Подключение щупов

Для проведения измерений нужно вставить щупы в разъемы на корпусе прибора:

• черный — в гнездо СОМ;
• красный — в VΩmА.

При таком расположении «минус» будет подаваться на черный проводник, «плюс» — на красный. Обычные резисторы не имеют полярности, их можно подключать к проводникам в любой последовательности.

Измерения

Несмотря на то, что удар током вам не грозит, пальцами желательно контактов не касаться. Иначе мультиметр покажет данные с погрешностью. Поскольку сопротивление человеческого тела от 3 до 100 Ом, ошибка может быть очень большой.

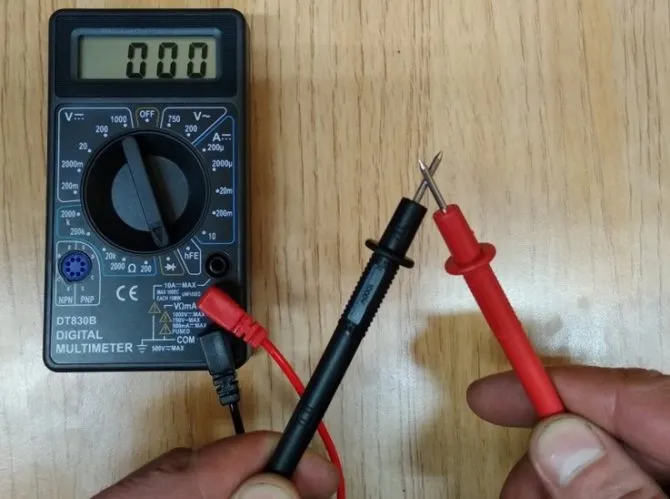

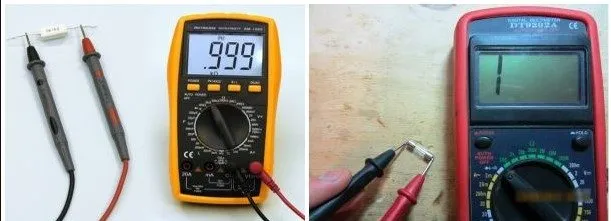

Перед началом измерений концы щупов рекомендуется соединить и проверить непосредственно сами проводники. Особенно это важно, если исследуются резисторы с небольшим R, где десятые доли Ом могут иметь значение.

После определения сопротивления щупов эту цифру надо запомнить, чтобы вычитать из всех дальнейших результатов.

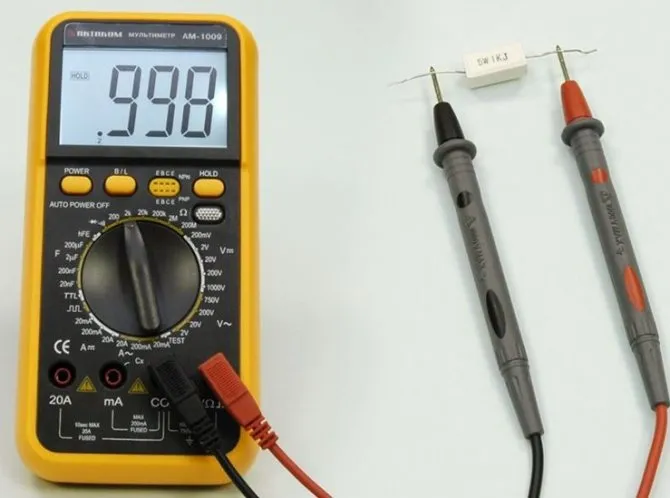

Измерения проводятся при соприкосновении наконечников с контактами элемента. Данные считываются с дисплея и при необходимости переводятся в Омы с учетом учитывая приставки к числу:

• к — кило, 1000;
• м — мега, 1000 000.

Если диапазон выставлен правильно, значение будет отличным от 0. Для более точного измерения можно повернуть переключатель на меньшую цифру.

Если на экране высветился 0, предел постепенно снижают до получения численного результата. Когда на приборе видна только цифра 1, это значит, что сопротивление бесконечно. Из-за обрыва ток в цепи отсутствует.

Рекомендации по работе с мультиметром

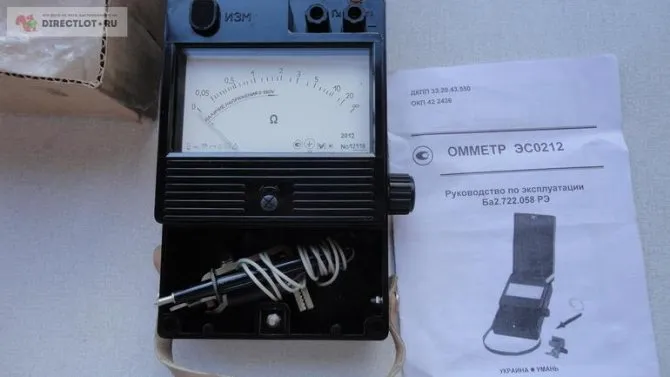

Омметр представляет собой измерительный прибор, с помощью которого можно измерить электрические сопротивление цепи, участка электронной схемы, определить номинальное сопротивление резистора.

Также с помощью омметра можно проверить исправность большинства широко распространённых радиодеталей, таких как резисторы, диоды, катушки индуктивности, трансформаторы, плавкие предохранители.

С помощью омметра можно проверить конденсаторы на наличие электрического пробоя обкладок, обнаружить обрыв или пробой p-n переходов у транзисторов и диодов, оценить целостность электрических соединений и печатных проводников на плате.

Список возможных применений омметра в повседневной практике радиолюбителя огромен.

Обозначение омметра на принципиальной схеме

На принципиальной схеме омметр изображается в виде кружка с двумя выводами, которые на практике являются измерительными щупами. Внутри кружка изображается греческая буква “омега” (Ω), символизирующая то, что в данном случае прибор является измерителем электрического сопротивления.

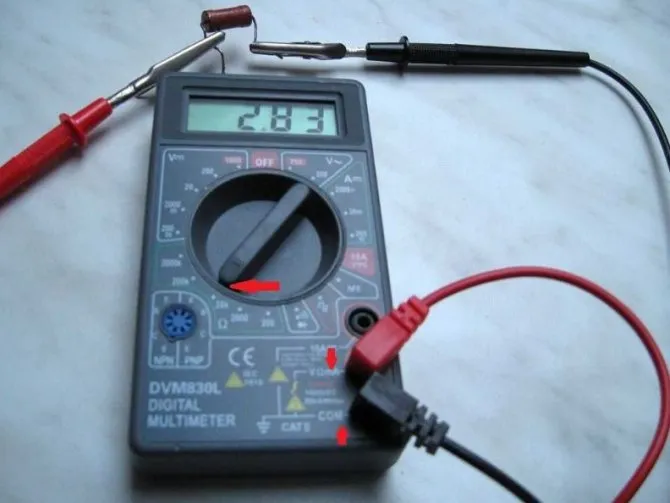

Рассмотрим основные моменты проведения измерений сопротивления с помощью цифровых мультиметров серий DT-83x, M83x, MAS83x и им подобных.

В мультитестерах при измерении сопротивления следует выбрать секцию с обозначением значка “Омега” (Ω) при помощи ручного переключателя режимов работы.

Для замера сопротивления цепи необходимо ориентировочно оценить её сопротивление и выбрать соответствующий предел измерения.

У мультиметров серий DT83x, M83x, MAS83x обычно пять пределов измерения:

200 (от 0 до 200 Ом);

2k или 2000 (от 0 до 2000 Ом);

20k (от 0 до 20000 Ом);

200k (от 0 до 200000 Ом);

2М либо 2000k (от 0 до 2000000 Ом).

Например, у вас есть резистор, сопротивление которого ориентировочно составляет от 1 килоОма (1000 Ом) до 10 килоОм (10000 Ом). В этом случае необходимо выбрать предел измерения, который выше наибольшего предполагаемого значения. Для цифрового мультиметра марки M830BZ таким пределом будет 20k (20 килоОм).

Если же номинальное сопротивление резистора окажется больше, то на цифровом дисплее кратковременно “моргнёт” показание и зафиксируется единичка. При этом необходимо перевести ручной переключатель на предел выше (200k) и провести повторное измерение.

В практике радиолюбителя часто приходиться измерять сопротивление резисторов. При этом щупы прибора необходимо соединить с выводами резистора, сопротивление которого предстоит измерить. Теперь Внимание! Не повторите ошибку многих новичков. При измерении нельзя касаться руками токоведущих частей щупов и выводов радиодетали.

Почему так нельзя делать?

Если удерживать руками металлические выводы щупов и выводы резистора, то в результате будет измерено сопротивление резистора (R1) и сопротивления вашего тела (R2). В таком случае измеренное сопротивление будет составлять общее сопротивление двух параллельно соединённых резисторов. Один резистор – это тот, сопротивление которого замеряется, а второй – это сопротивление вашего тела.

Общее сопротивление резистора (R1) и тела человека (R2)

Полученные показания будут неверными или иметь очень большую погрешность. В некоторых случаях сильно отличаться от действительного сопротивления резистора. Всё зависит от того, какое сопротивление имеет в данный момент ваше тело.

Неправильный замер сопротивления

Это простое правило стоит помнить. Придерживать щуп и вывод детали можно только одной рукой. В таком случае в измеряемой цепи будет только сам мультиметр и резистор. Данное правило необходимо соблюдать и при проверке прочих радиоэлементов.

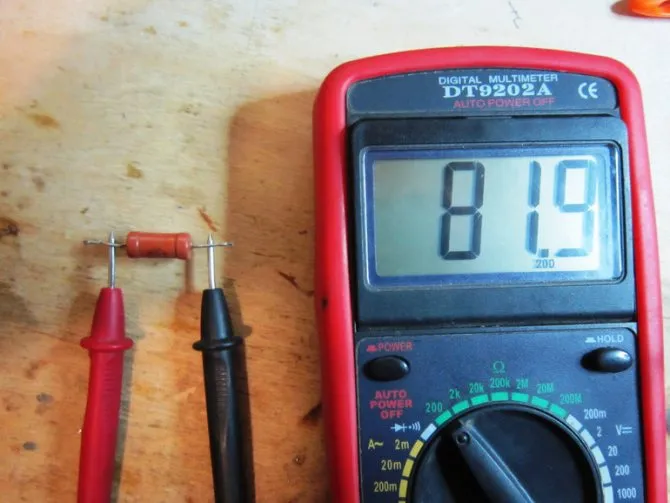

Правильный замер сопротивления резистора

При ремонте радиоаппаратуры часто возникает необходимость проверить сопротивление радиодетали, например, резистора, впаянного в электронную схему. В таком случае нужно выпаять хотя бы один вывод радиодетали.

Впаянная в электронную схему радиодеталь электрически связана с другими элементами схемы, и общее сопротивление будет равно сопротивлению всех связанных между собой радиодеталей. Необходимо обеспечить условия, при которых измерительная цепь состоит только из измерительного прибора – омметра, и проверяемого элемента. На принципиальной схеме это можно изобразить как цепь из омметра (PR1) и резистора (R1).

Принципиальная схема измерительной цепи

При проверке многовыводных радиодеталей лучше их сначала полностью выпаять и проводить измерения уже выпаянной радиодетали. Это позволит избежать ошибок и неверных выводов об исправности / неисправности радиодетали.

Проверка исправности щупов омметра перед началом работы.

При частом использовании мультиметра в первую очередь страдают измерительные щупы. Их изоляция трескается, а медные жилы обрываются в местах изгиба (как правило, у основания щупа и/или штекера). Изоляция на проводе щупа трескается обычно из-за работ на холоде или морозе.

Бывают случаи, что на вид измерительный щуп выглядит исправным, но при проведении измерений показания “скачут” и не соответствуют действительности.

Перед проведением измерений следует проверить исправность щупов мультиметра.

Делается это просто. Мультиметр переводят в режим измерения наименьшего сопротивления либо переключается в режим прозвонки. Затем замыкают щупы накоротко. Если соединительные провода щупов исправны, то зуммер мультиметра будет стабильно пищать.

При проверке щупов в режиме наименьшего сопротивления на дисплее должно высветиться сопротивление щупов. Для рядовых щупов дешёвых мультиметров это значение будет в районе нескольких Ом (на пределе 200Ω у меня вышло

Иногда при проверке не лишним будет прощупать провода щупов вдоль их поверхности или пошевелить их. Так можно более точно найти возможный обрыв или плохой контакт в соединительных проводах. Если в медных жилах измерительного щупа есть плохой контакт, то на цифровом дисплее мультиметра показания будут сбиваться.

В случае проверки щупа с помощью режима прозвонки, при обрыве в проводах или ненадёжном контакте звуковой сигнал встроенного зуммера будет то пропадать, то появляться. Это свидетельствует о том, что измерительные щупы неисправны.

Данная простая проверка щупов перед началом измерений позволит избежать неверных показаний.

Читать также: Микроволновка эленберг работает но не греет

Не стоит забывать, что состояние батареи питания цифрового мультиметра сказывается на точности показаний прибора. При разряде батареи прибор начинает подвирать – выдавать неверные результаты измерений. Поэтому следует заменять разряженную батарею новой, если вы хотите, чтобы мультиметр показывал корректные значения. Во всех цифровых приборах при разряде батареи питания на дисплее появляется значок батарейки, сигнализирующий о том, что батарею следует заменить.

В продаже есть мультитестеры, функционал которых дополняет кнопка HOLD. Например, такая опция присутствует в мультиметрах MAS830L, MAS838, Victor VC9805A+. Предназначена кнопка HOLD для фиксации показаний на цифровом дисплее мультиметра для последующего считывания.

Кнопка HOLD

Иногда, из-за спешки или при проведении измерений в затемнённых и плохо освещённых помещениях, можно нечаянно нажать данную кнопку. При этом на дисплее зафиксируется значение, соответствующего моменту нажатия кнопки HOLD. В результате можно недоумевать, почему прибор не работает, возникают ложные выводы о неисправности измерительных щупов, разряде батареи питания и пр. Поэтому следует проверять, не нажата ли кнопка удержания показаний.

Мультиметр — доступный прибор, который объединяет в себе функции вольтметра, амперметра и омметра. Обычно в устройство интегрировано множество других опций, и некоторые модели позволяют проверить прямым тестированием правильную работу таких компонентов, как диоды, транзисторы и конденсаторы. В зависимости от устройства прибора, проверить сопротивление мультиметром можно как прямым измерением, так и с помощью введения коэффициентов.

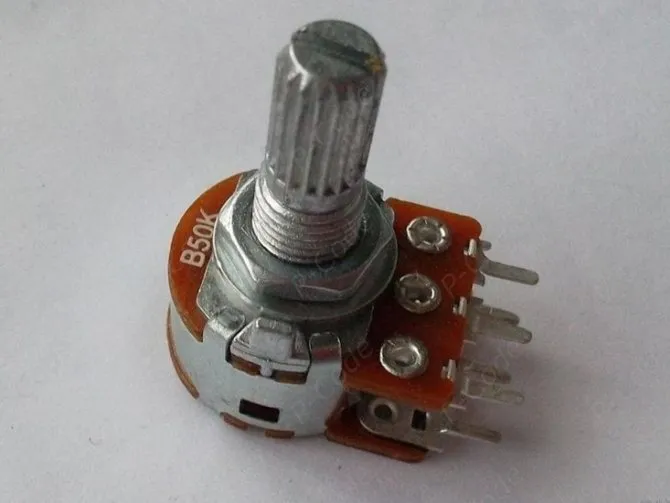

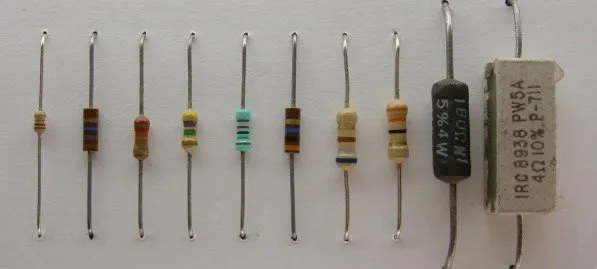

Сопротивление переменного резистора

Если с постоянным резистором все более-менее понятно — его сопротивление указывается на корпусе в виде обозначений или цветных полосок, — то с переменным резистором немного сложнее. Такие устройства используются в приборах, где нужно периодически изменять сопротивление элемента, например, при регулировке громкости звука.

Переменные резисторы имеют несколько выходов. Чтобы определить связь между ними, нужно конец черного щупа установить на 1 ножку, а красным поочередно касаться остальных. Там, где проводимости нет, мультиметр покажет 1. Если цифры на экране есть, соответственно, эта пара контактов одного из сопротивлений переменного резистора.

Далее определяется, какие отводы крайние, а какой промежуточный. Измеряется сопротивление каждой пары. Сумма внутренних значений должна быть равна сопротивлению на внешних контактах, то есть его номиналу.

Для проверки можно покрутить регулятор переменного резистора при подключенных к отводам щупах. Если сопротивление меняется, значит, один вывод крайний, второй — внутренний подвижный.

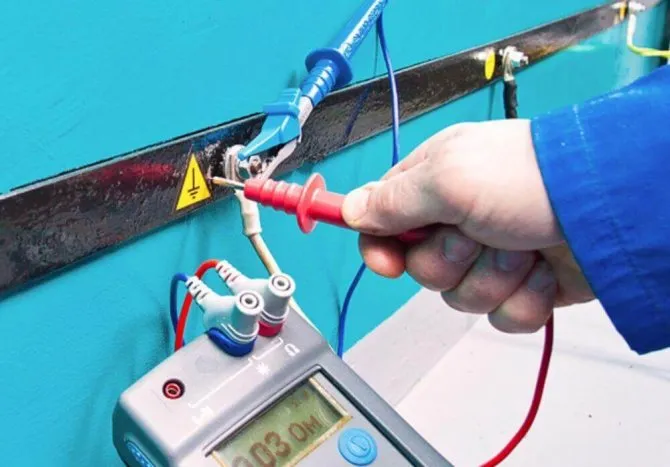

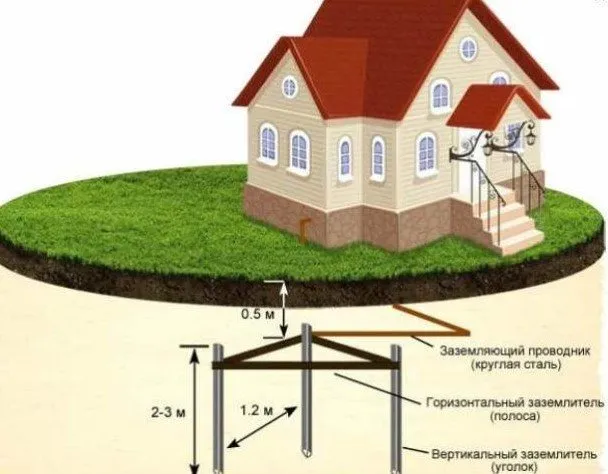

Сопротивление заземления

Для снижения напряжения прикосновения до безопасной величины в случае короткого замыкания используется заземлитель. Это устройство обладает небольшим сопротивлением, позволяющим электричеству через токопроводящие элементы перетекать в грунт. Отсюда и происходит название этой важной компоненты системы электробезопасности.

Сопротивление заземления нормируется в зависимости от типа объекта и энергопотребления. Так в трехфазных сетях с напряжением 380 В оно не должно превышать 4 Ом, в однофазных на 220 В — 8 Ом.

Проверка работоспособности контура производится специальными измерителями параметров заземления — М-416, MRU-105, Мetrel и другими. В отличие от бытовых мультиметров они гораздо мощнее, имеют длинные щупы, используют в качестве источника питания батарейки, линии электропередач или встроенный генератор. Напряжение в цепи может достигать 1000 В. С помощью таких установок можно измерять сопротивление заземление, удельное сопротивление грунта, а также шаговое и контактное напряжение.

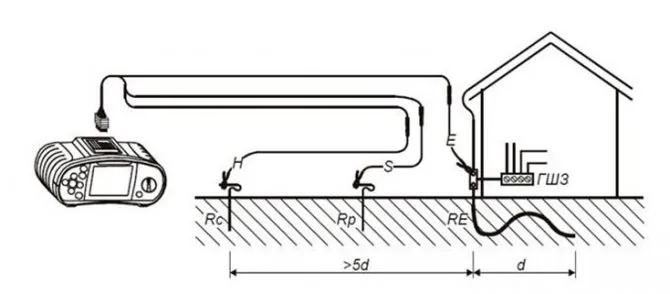

Для проведения работ понадобятся 2 штыря и комплект проводов. Предварительно нужно снять окислы с контактов заземлителя, для этого пригодится рашпиль или напильник.

Потенциальный электрод забивается на расстоянии 15 м от здания, токовый — 30 м, затем соединяются проводами с тестером по схеме. При касании щупом зачищенного контакта заземлителя прибор пропускает ток через электроды, определяет напряжение и силу тока. Он самостоятельно проводит вычисления и выдает показания в Омах.

Еще один способ, который позволяет найти сопротивление заземления, — измерение токовыми клещами. При этом не нужно использовать дополнительные провода и электроды или частично отключать заземлители при сложной схеме подключения. Провода просто охватываются разъемными щечками прибора, внутри которых расположены магнитопроводы. Прилегание проводников и контактов измерителя должно быть максимально плотным, чтобы снизить погрешности. После снятия показаний в одной точке сразу же можно переходить для работы в другое место.

«Прозвон» СЧ- и ВЧ-динамиков, не будет ли последствий для звуковой катушки?

Иногда в радиолюбительской практике возникает необходимость убедиться в работоспособности микрофона. Для того чтобы знать как прозвонить микрофон мультиметром нужно знать устройство основных моделей. Самым распространённым конструкциями, которые используются практически во всех бытовых гаджетах, являются электретные микрофоны.

Тем не менее, на практике, могут встретиться угольные, электродинамические, электромагнитные и ленточные. Проверить такой прибор тестером достаточно просто. Угольный микрофон представляет собой герметичную камеру круглой формы, где между двух металлических пластин засыпан угольный порошок. Одна из них тонкая и упругая является мембраной. Проверить такой микрофон тестером просто. Сопротивление угольного порошка в зависимости от типа может составлять от 50 до Ом.

Если подключить тестер к контактам в режиме измерения сопротивления и ударять по мембране, можно заметить изменение показаний. Наиболее частой неисправностью угольного капсюля является загрязнение контактов или обрыв провода. Электромагнитные и электродинамические микрофоны имеют в своей конструкции лёгкую подвижную катушку, которая имеет небольшое сопротивление. Обычно оно исчисляется десятками Ом.

Такая катушка прозванивается тестером на обрыв. В конструкцию некоторых устройств входит согласующий трансформатор. Сопротивление его вторичной обмотки может составлять кОм. Проверка микрофона мультиметром заключается в определении целостности обмоток трансформатора и катушки. Для того чтобы проверить катушку прибора с согласующим трансформатором, корпус придётся разбирать. Конденсаторный микрофон представляет ёмкость образованную тонкой мембраной с металлическим напылением и массивным основанием.

Для работы такого устройства между обкладками конденсатора должно быть приложено поляризующее напряжение. В корпус вмонтирован каскад на полевом транзисторе и имеется место для установки батареи питания. Электретный микрофон является разновидностью конденсаторного. В этой конструкции гибкая мембрана электрет является носителем заряда. Миниатюрные конденсаторные капсюли обладают линейной АЧХ, хорошей чувствительностью и применяются в телефонах смартфонах и другой бытовой электронике.

Проверить электретный микрофон тестером или мультиметром можно, предварительно выпаяв его из схемы. Проверка сопротивления осуществляется на пределе измерения 10 кОм. Значения сопротивления малогабаритного капсюля обычно находится в интервале от кОм.

Обычно эта величина приводится в паспорте. Если он отсутствует, нужно ориентироваться на указанные данные. При измерении сопротивления полярность не имеет значения, поэтому щупы прибора можно подключать произвольно. Если сопротивление соответствует приведенным данным или находится близко от этих величин, то прибор считается исправным. Если устройство не работает нужно проверять другие цепи. Если тестер показывает короткое замыкание или бесконечно большое сопротивление, это говорит о том, что внутренняя цепь находится в обрыве или замкнута накоротко.

Миниатюрные капсюли не разборные и неисправный прибор нуждается в замене. Бывают случаи, когда собеседник по мобильной связи ничего не слышит. Передатчик в этой ситуации не причём, так как сигнал вызова дошёл до абонента.

Причина в неисправности микрофона или нарушении контакта. Корпус мобильного устройства нужно аккуратно вскрыть, вынуть аккумулятор, карту и вынуть плату с радиоэлементами.

В некоторых моделях микрофон впаян в плату, но иногда он подключается к схеме через пружинящие контакты. Причём сам модуль вставлен в пластмассовую коробочку с ещё одной парой контактов. Получается двойное соединение через контакты. Если при проверке мультиметром показания отсутствуют, то нужно открыть коробочку, вынуть капсюль и прозвонить непосредственно его.

После их чистки и небольшого подгиба трансляция речи восстанавливается. При проверке исправного микрофона телефона мультиметром он звонится как диод. Бывают ситуации, когда абонент слышит голос, но он сильно искажён. Причиной этому обычно является попадание влаги внутрь модуля. Если после просушки аппарата слышимость не улучшилась, микрофон нужно заменить.

Главная Блог Контакты. Главная Блог Микрофоны. Как прозвонить микрофон тестером Иногда в радиолюбительской практике возникает необходимость убедиться в работоспособности микрофона. Как проверить работоспособность микрофона мультиметром Электретный микрофон является разновидностью конденсаторного. Как проверить микрофон на телефоне мультиметром Бывают случаи, когда собеседник по мобильной связи ничего не слышит.

Назад в услуги. Заказать звонок. Укажите свой контактный телефон, и мы перезвоним вам в течении 5 минут. Соглашаюсь на обработку данных. Отправить заявку. Соглашаюсь на обработку персональных данных.

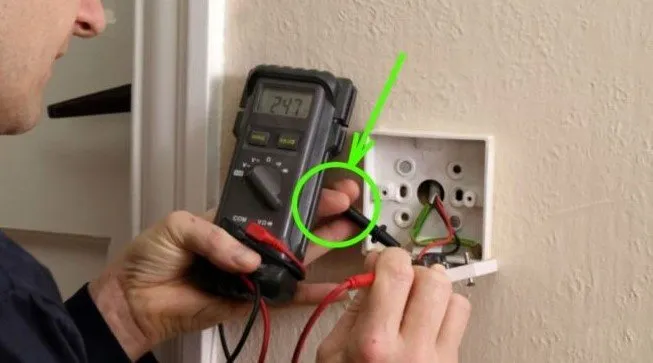

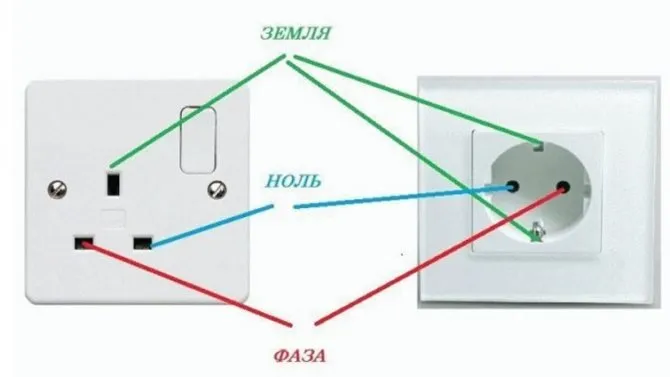

Проверка заземления в розетке

Признаками отсутствия заземления могут быть частые выходы бытовой техники из строя, легкие удары током от металлических частей электроприборов (при пробое на корпус), двухжильная проводка. Определить наличие заземления в розетке можно мультиметром в режиме измерения напряжения:

1. Установить переключатель в сегмент АСV на 750 В.
2. Щупы подключить к разъемам СОМ и VΩmA.
3. Включить прибор.

При отсутствии в розетке третьего входа ее нужно разобрать, предварительно обесточив с помощью УЗО. Снять показания между фазой и нулем и между фазой и заземлением. Если напряжение на контактах везде равно 220±10%, то заземление работает исправно.

Прозвонка проводов

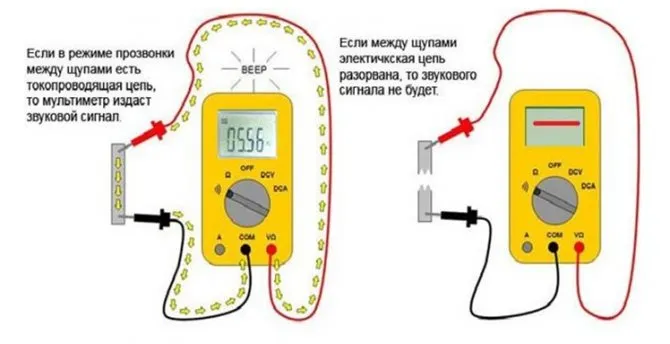

В режиме прозвонки можно проверить провода на обрыв на любом участке цепи. На шкале мультиметра она обозначена значком «звуковой микшер». При неповрежденной проводке и контактах будет слышен сигнал — тонкое попискивание. Если проводимости нет, звук прекращается.

1. Выбрать переключателем режим прозвонки.
2. Щупы вставить в базу СОМ и средний разъем VΩmA.
3. Прикоснуться мультиметром к контактам исследуемого участка, замкнув цепь.

По наличию или отсутствию звука делаются выводы о целостности проводов. Рекомендуется предварительно прозвонить сами щупы, чтобы исключить их повреждение. Они соединяются наконечниками друг с другом, при этом должен слышаться непрерывный звук.

Как проверить динамик или наушник

ВИДЕО ПО ТЕМЕ: 12. Проверка динамика мультиметром. Сгорел или нет!?

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1 2 След. Level N. Сообщений: Баллов: 32 Регистрация:

Импеданс — комплексное сопротивление электрической цепи из резистора, ёмкости и индуктивности, которое действует при поступлении переменного тока высоких частот на вход этой цепи. В зависимости от величин ёмкости и индуктивности меняется импеданс цепи. На низких частотах большее влияние оказывает активный элемент резистор. На высоких частотах — реактивные элементы ёмкости и индуктивности. Акустические системы состоят в основном из усилителей мощности, частотных разделительных фильтров и громкоговорителей. Пропускная способность составляет Гц.

В современном мире динамики получили обширное распространение, ведь без этих устройств невозможно производить телевизоры, мобильные телефоны, планшеты, колонки, наушники и другую аудио аппаратуру. И чаще всего их работа остается незаметна для людей до тех пор, пока динамик не выйдет из строя. Динамик часто называются громкоговорителями представляет собой электрическое устройство, которое преобразует электрический сигнал в звук.

Как выставить мультиметр чтобы проверить сопротивление?

Для проверки сопротивления необходимо выставить мультиметр в режим измерения сопротивления. Для этого следуйте инструкциям ниже:

1. Включите мультиметр и выберите режим измерения сопротивления. Обычно это обозначено символом «Ω» или «Ohm» на селекторе измерительного режима.

2. Убедитесь, что измерительные клеммы мультиметра не замкнуты между собой. Если они замкнуты, откройте их.

3. Подключите клеммы мультиметра к контактам или проводам, на которых вы хотите измерить сопротивление. Если вы проверяете сопротивление электрической цепи, то отключите ее от источника питания и подключите мультиметр к обоим концам цепи.

4. При необходимости выберите диапазон измерений сопротивления. Если вы не знаете, какой диапазон выбрать, выберите самый высокий диапазон и потом, если необходимо, переключайтесь на более низкие диапазоны.

5. Считайте значение сопротивления на дисплее мультиметра. Обычно это будет показано в омах (Ω).

Помните, что при использовании мультиметра для измерения сопротивления следует соблюдать меры безопасности, включая проверку на наличие напряжения в цепи, использование перчаток и очков защиты.
