Желаете научиться собирать выключатель света самостоятельно? Мы представляем инструкцию по установке выключателя света своими руками с полезными советами. Откройте для себя простой и надежный способ создать функциональный выключатель, который с легкостью впишется в вашу электрическую систему.
Что может быть проще выключателя света? Однако правильная установка даного устройства может поставить в тупик даже мастера с опытом. Особенно если речь идёт о самостоятельной установке. Каковы особенности и принцип работы такого прибора, а также какие бывают разновидности выключателей, расскажем далее в статье, а также опишем алгоритм установки выключателя света.
Содержание
- 1 Особенности и принцип работы
- 2 Разновидности
- 3 Материалы и инструменты для монтажа
- 4 Инструкция: как установить электровыключатель?
- 5 Особенности подключения устройств 220 В
- 6 Полезные советы
Особенности и принцип работы
Внимание
Принцип работы прост, основан на электромеханическом замыкании или размыкании двух контактов цепи. При этом в выключатель заводят один провод, на котором есть напряжение (фаза). Количество исходящих проводов может быть разным. Оно зависит от типа устанавливаемого светильника. На рынке есть одноклавишные, двух- и трёхклавишные устройства.
Конструкция выключателя несложная. Он состоит из следующих деталей:
- накладная декоративная панель;
- клавиша или клавиши;
- основной рычажный механизм;
- распорные усики.
Это самая простая конструкция. Её можно встретить на большинстве устройств. На рынке встречаются изделия с разным функционалом и ценой.

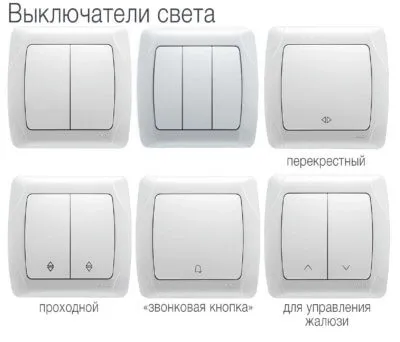

Разновидности
В магазине электрики продают большое количество выключателей, разных по цвету, размеру и форме. Каждый из них может иметь дополнительный функционал. Рассмотрим виды устройств:
- Простые, на одну и более клавиш. Работают по принципу моментального включения света. Простой, проверенный вариант.
- Простые с кнопкой. Точно такой же принцип работы, что у клавишного, только с кнопкой вместо клавиши.
- Выключатель со встроенным реле. Это небольшой поворотный механизм, который позволяет регулировать яркость включённого света.
- Импульсные. Схожи по строению с кнопочными с той разницей, что свет включён только момент зажатия кнопки.
- Дистанционные. Устройства на пульте управления. В технологическое отверстие под выключатель устанавливают блок управления, который замыкает контакты. Включение света — дистанционное, через пульт радиоуправления.
- Сенсорные. Сложное электронное устройство, которое замыкает цепь в момент прикосновения руки к поверхности.
Выключатели различают по типу установки:
- скрытые — монтируются в стену;
- наружные — их устанавливают на стену для внешней проводки.
Чтобы установить самостоятельно, потребуется минимум оборудования и материала.
Материалы и инструменты для монтажа
Чтобы установить выключатель самостоятельно, потребуются следующие инструменты и материалы:
- сам выключатель;
- индикаторная отвёртка;
- острый нож;
- крестовая или плоская отвёртка;
- изолента.
При выполнении электрики с нуля необходимо докупить провода и специальные стаканы, в которые вставляют кнопочный механизм.
Совет
При самостоятельной укладке проводки делайте технологические отверстия под размер будущих «стаканов». Стандартные габариты – 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40.
Инструкция: как установить электровыключатель?
Перед любой установкой элетротехнического оборудования своими руками нужно сделать две вещи:
- Определить провод под напряжением индикаторной отвёрткой. Пометить его маркером или обмотать изолентой.
- Отключить напряжение в силовом щитке на всё помещение, где будут проводить монтаж электрики. Проверить провод под напряжением на отсутствие нагрузки.
Данные правила — основа техники безопасности. Помните: все рекомендации по соблюдению данных правил были написаны после десятков несчастных случаев! Разберём алгоритм установки:
- Отщёлкиваем декоративную накладку с устройства, снимаем клавиши или кнопки с рычажного механизма. Будьте аккуратны при снятии панели с защёлок. Часто пластиковые элементы просто отламывают.
- Снимаем ножом с подготовленных проводов внешнюю изоляцию на 3–6 мм. Слегка очищаем концы металла от оксидной плёнки.
- Вставляем один провод в нижний разъём рычажного механизма, а второй — в его верхнюю часть. Закрепляем их винтами.
- Аккуратно вставляем подключённый механизм в технологическое отверстие в стене. Если используется карман для монтажа электрики, вставляем выключатель в него.
- Поочерёдно подтягиваем «усы», чтобы выключатель встал ровно по центру.
- Проверяем надёжность крепления устройства в стене. Оно не должно болтаться или выпадать.
- Устанавливаем декоративную панель и клавиши.
- Проверяем работоспособность.
Указанная схема монтажа подойдёт для любого выключателя.
Совет
Если вы сомневаетесь в собственных силах — пригласите квалифицированного электрика.

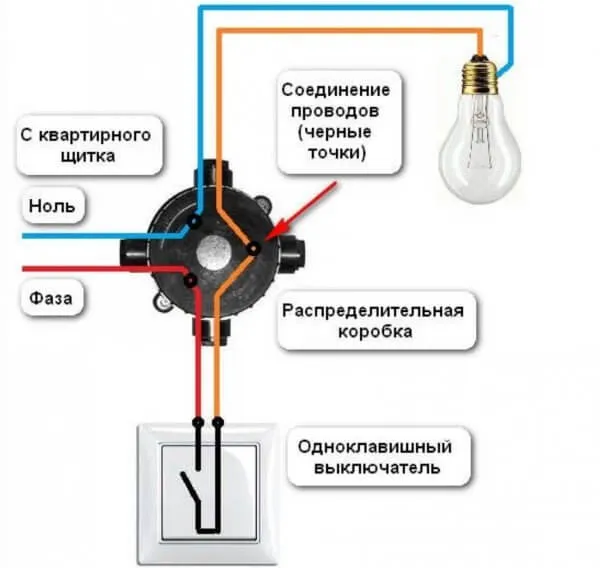

Далее фото схемы монтажа выключателя:
Особенности подключения устройств 220 В
При установке устройств могут возникнуть некоторые нюансы. Они могут касаться конструкции или монтажа.

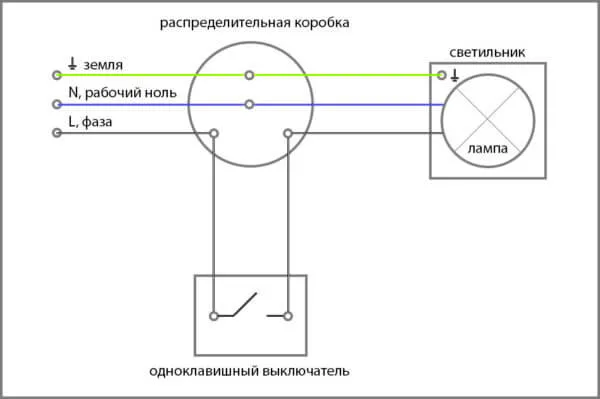

Одноклавишные
Важно
В любом выключателе есть одна особенность, которую не учитывают начинающие мастера. Устройство замыкает только один провод — фазу. Это правило нужно запомнить!
В стенах домов старого фонда всегда выходят фазные провода. Нулевой провод находится на потолке, в месте установки светильника. Применяйте это правило даже при самостоятельном протягивании электропроводки в помещении. Далее видео про подключение одноклавишного выключателя:
Двухклавишные

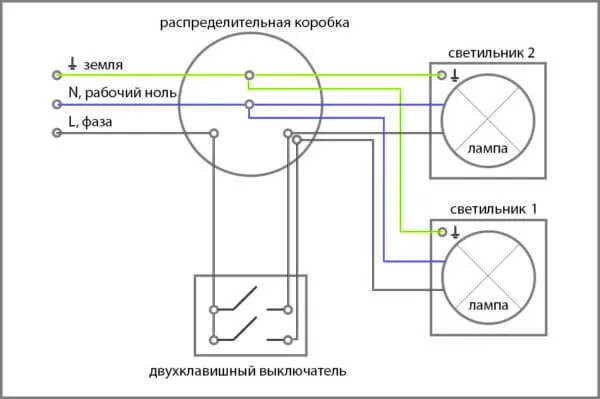

Для двухклавишного выключателя справедливо то же правило, что при установке одноклавишного. Единственная поправка: в двухклавишном варианте заходит один провод под напряжением, а замыкаются и размыкаются два фазных провода на люстру. Это нужно учитывать при монтаже.
Совет

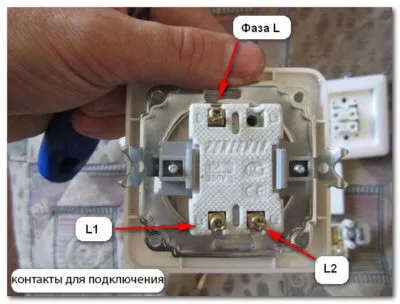

Иногда начинающие мастера путают выходы под фазные провода на люстру и засовывают оба провода в одно гнездо. Это неверно. Внимательно осмотрите выключатель. Если он рассчитан на две клавиши — в нём будет три отверстия под установку провода.
К выключателям предъявляются правила установки по ГОСТу и СНиПу. Согласно стандарту, минимальное расстояние от включателей, штепсельных разъёмов и элементов электроустановок до газопроводов должно быть не менее 0,5 м, регламентируется и его высота в квартирах и общежитиях. Его рекомендуют устанавливать со стороны дверной ручки не выше 100 см. Далее видео про подключение двухклавишного выключателя:
Все тонкости и нюансы установки клавишных выключателей вы найдете в отдельном материале.
Полезные советы
Несколько советов бывалых мастеров:
- Всегда работайте на выключенном токе. Проверяйте напряжение индикаторной отвёрткой.
- Хорошо зачищайте провода, внутренние контакты. Плохой контакт может приводить к нагреванию. Со временем детали начнут оплавляться изнутри, появится неприятный запах в помещении.
- Будьте аккуратны с алюминиевой и старой проводкой. Чаще всего она встречается в домах старого фонда. Такие провода очень хрупкие, легко ломаются. Учитывайте это при установке./div>
- Перед установкой люстры с большим числом лампочек прозвоните провода, чтобы знать точно, какие провода идут на фазу, а какие — на ноль.
- Не работайте мокрыми руками! Даже после установки крышки и подачи тока остаточная влажность может вызвать короткое замыкание внутри устройства.
Это основные советы, которые понадобятся в ходе монтажных работ.
Поставить выключатель — несложная задача. И неважно, какой он: клавишный, импульсный или сенсорный. Все перечисленные устройства монтируются по одному алгоритму. Главное — знать, с какими проводами нужно работать, соблюдать технику безопасности.
Как правильно включатель и выключатель?
Для включения и выключения света при помощи выключателя нужно выполнить следующие действия:
-
Убедитесь, что лампочка в светильнике или люстре работает и что выключатель находится в положении «выключено».
-
Нажмите на выключатель, чтобы включить свет. Обычно включение света происходит при перемещении рычага или кнопки выключателя в верхнее положение.
-
Чтобы выключить свет, нажмите на выключатель вновь. Обычно выключение света происходит при перемещении рычага или кнопки выключателя в нижнее положение.
-
Если вы не знаете, какой из выключателей управляет светом в определенной комнате, попробуйте нажать на каждый выключатель по очереди, пока свет не выключится или не включится.
-
Если вы обнаружите, что выключатель не работает или что свет не включается или выключается необычным способом, проверьте электрическую проводку и обратитесь к электрику для диагностики и ремонта.
