Монтаж откатных ворот с калиткой своими руками: чертежи, фото и видео

Изготовьте откатные ворота с калиткой своими руками с помощью наших подробных схем монтажа. В статье представлены чертежи, фото и видеоинструкции, которые помогут вам создать функциональные и надежные ворота для вашего участка. Получите удовольствие от самостоятельного проекта и удобства использования откатных ворот с калиткой на вашем доме!

Ворота и в наше время считаются лицом владельца дома. При их изготовлении делается упор на практичность, комфортность и возможность облегчить процесс управления ими. Самыми популярными считаются откатные ворота с калиткой, которые довольно удобны в обращении, и, в отличие от распашного типа, в открытом виде не занимают много места.

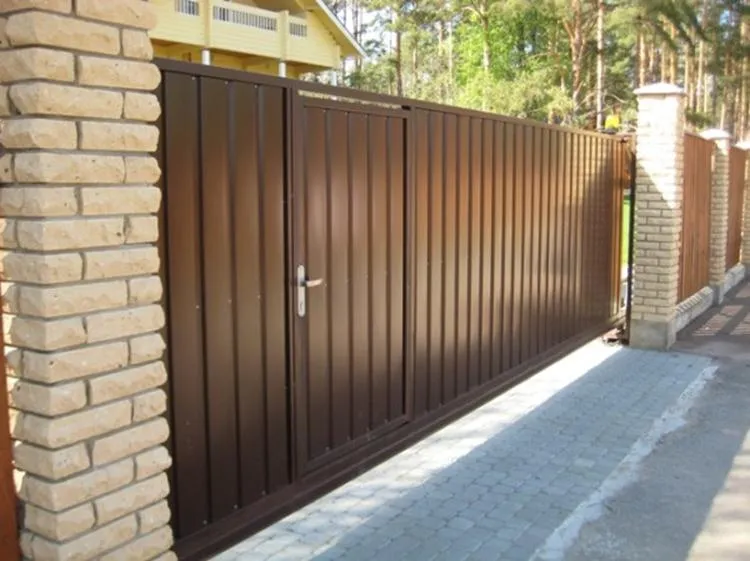

Типичные откатные ворота

Место для сооружения откатных ворот

Действия по установке откатных ворот начинают с определения места их установки и работ по устройству идеально ровной поверхности, потому что это требуется для установки направляющих. Кроме того, следует выделить территорию, где имеется достаточно места с обеих сторон от въезда, чтобы створка размещалась в открытом положении. Практичным считается устанавливать откатные ворота на готовые полозья, которые свободно можно купить в строительных магазинах, или в особых случаях сделать на заказ.

Схема откатных ворот

При этом часто устанавливают двигатель, мощность которого сможет обеспечить плавное качение полотна ворот, иногда применяется и редуктор для снижения количества оборотов и увеличения тяги. Всё это дополняется специальными системами активизации электропитания с помощью дистанционных пультов управления или скрытых контрольных датчиков.

Схематический проект с указанием всех дополнительных элементов

Изготовление каркаса

Серьезной проблемой для эксплуатации откатного воротного полотна стала высокая вероятность образования перекосов. Они возникают, так как большую площадь поверхности необходимо удерживать в вертикальном положении минимальным числом металлических ребер жесткости, чтобы избежать утяжеления веса конструкции. Расчеты жесткости и накопленный практический опыт, говорят, что при величине пролета 4 м лучше всего подходят для использования профильные трубы 50х50 мм.

Началом создания ворот являются сварочные работы по созданию каркаса, размеры которого будут соответствовать параметрам ворот. Для большей надежности некоторые мастера предпочитают делать их в виде половины равнобокой трапеции. Углы этой трапеции при закрытом состоянии полотна ворот служат дополнительным усилением, находясь за надежной стеной. Внутри каркаса размещаются ребра жесткости. При этом, если вы решили делать откатные ворота с калиткой своими руками, то следующим шагом в работе будет устройство дверного проёма.

Готовый каркас с установленной калиткой

Монтаж калитки в проеме

Калитку не рекомендуется располагать в центре, но и размещение слишком близко к краям не приветствуется. Вначале приваривают к каркасу трубы, которые превращают большой боковой прямоугольный треугольник в два треугольника и прямоугольник. С одной стороны прямоугольный каркас будет краем ворот. Калитку обычно размещают в метре от одной из вертикальных труб. Ширину дверного проёма делают размером 800 — 1000 мм, из того же материала, что и основной каркас.

При этом раму проёма собирают отдельно, и после сборки приваривают к общему периметру. После этого усиливают жесткость оставшихся 2 метров ворот. Это делают с помощью профильных труб, приваривая их в виде креста или решетки.

Совет! Пред изготовлением ворот, сделайте чертеж. Это позволит оценить предстоящий процесс, последовательность выполнения работ и избавит вас от вероятности допустить ошибку в монтаже.

Чертеж с некоторыми размерами и допусками

На изображение выше откатные ворота с калиткой, схема которой позволяет наглядно оценить объём и целесообразность производимых работ.

После этого устанавливают петли на калитку. При выборе этих устройств не стоит экономить, следует приобретать надежные и качественные детали из высокопрочного материала. Дверь стоит располагать так, чтобы она открывалась внутрь, и не мешала нормальной работе ворот (при условии монтажа подвижной части ворот со внутренней стороны забора). После этого конструкцию покрывают составом, не позволяющим появляться ржавчине, и грунтуют.

Установка подвижных и крепежных элементов

Процесс установки подвижных и крепежных элементов считается основным, так как от качества его выполнения зависит надежность действия всей конструкции и выполнение функций открывания.

Умельцам стоит обратить внимание, что для высокой прочности и увеличения срока эксплуатации ворот на них следует устанавливать подвижные элементы заводского изготовления!

Роликовые опоры устанавливают на готовую конструкцию. По инструкции, сопровождающей каждое роликовое устройство, в которой подробно описывается механика работы данной модели. Для подвижного механизма обязательно создаётся специальный каркас.

Типовая схема установки подвижных элементов на ворота

1. В начале сваривают раму, соответствующую размерам ворот. Ее закрепляют на внутренней стороне забора при помощи мощных анкерных болтов или усиленных ударных дюбелей. Закрепление производят с той стороны забора, где ворота будут находиться в открытом состоянии. На этот каркас производится монтаж по руководству, выданному при покупке подвижных элементов заводского изготовления. На них монтируют костяк ворот и вставляют в него раму двери.
2. На следующем этапе происходит установка двигателя и управляющих элементов. При этом провода помещают в гофрированные противопожарные шланги, которые должны свободно двигаться при перемещении.

При открывании ворот вся конструкция превращается в довольно шаткое устройство. При этом открытая в них калитка может значительно ослабить и без того неустойчивое положение, ослабляя все подвижные элементы, сокращая срок их эксплуатации.

Совет! Рекомендуется на калитку устанавливать специальный контролер, который не позволит срабатывать автоматике в открытом состоянии.

Размещение всех элементов электрической системы открывания

Установка на каркас металлического профиля

Для обшивания каркаса часто применяют металл в 3 мм толщиной, это достаточно для создания прочных и надежных ворот.

Типовой металлический профиль, предназначенный для этих целей, имеет большое количество разновидностей. Для ворот лучше выбрать листы с особым видом профилирования и специальным антикоррозионным покрытием. Имеются такие виды материала, на которых нанесены изображения или фото. Качество изображения настолько велико, что оно почти не выгорает на солнце и хорошо переносит воздействие окружающей среды.

Металлический профиль с нанесенным изображением

Листы на каркасе закрепляют при помощи особенных саморезов обеспеченных защитой от выкручивания, или соответствующих болтов. Их шляпки подбирают под цвет поверхности профиля или раскрашивают в тон цвета.

Совет! Выбирайте металлический профиль с нанесенным изображением. Оно не только украшает ворота, но и является дополнительной защитой для металла.

На заключительном этапе производится установка воротного полотна на роликовые платформы. К готовой конструкции прикрепляют поддерживающую планку и улавливатель. Такие ворота можно дополнительно оборудовать своими руками автоматикой, позволяющей закрывать и открывать ворота дистанционно.

Готовый фасад откатного портала

Монтаж и тонкости установки откатных ворот

Источник: http://rusograda.ru/vorota/otkatnye-vorota-s-kalitkoj

Где лучше расположить калитку?

Расположение калитки может зависеть от многих факторов, таких как размер участка, наличие забора, ориентация дома и месторасположение входа на участок. Вот несколько советов по выбору места для калитки:

1. Удобство доступа. Калитка должна быть расположена таким образом, чтобы было удобно и легко подойти к ней, открывать и закрывать ее. Если у вас большой участок, то может иметь смысл расположить калитку наиболее близко к дому или к месту, где вы обычно паркуете автомобиль.

2. Безопасность. Если у вас есть забор, то калитка должна быть расположена таким образом, чтобы ее не было легко сломать или обойти. Вы можете также установить дополнительные защитные меры, такие как замки, засовы и т.д., чтобы обеспечить дополнительную безопасность вашего участка.

3. Эстетика. Калитка может стать ярким элементом декора вашего участка, поэтому выберите место, где она будет выглядеть наиболее гармонично и эстетично. Вы можете выбрать калитку, которая будет сочетаться с оформлением вашего забора или декоративными элементами на участке.

4. Ориентация. Если у вашего дома есть главный вход, то калитку лучше расположить на той же стороне, чтобы обеспечить логический и удобный доступ на участок. Также учтите, что если у вас на участке есть дорога, то калитка должна быть расположена таким образом, чтобы не создавать препятствия для проезда транспорта.

5. Практичность. Если вы планируете использовать калитку для прохода грузов или больших предметов, то убедитесь, что она достаточно широкая и высокая, чтобы обеспечить легкий доступ. Также учитывайте, что калитка должна быть достаточно прочной, чтобы выдерживать повторное открывание и закрывание.

В общем, выбор места для калитки зависит от ваших индивидуальных потребностей и предпочтений. Перед тем, как установить калитку, рекомендуется тщательно продумать все аспекты

Кроме того, такие ворота имеют высокий уровень защиты и могут быть оснащены дополнительными элементами безопасности, такими как автоматические запоры, системы контроля доступа и видеонаблюдение.

Однако, следует помнить, что автоматические ворота имеют свои недостатки и требуют определенного ухода и технического обслуживания. Кроме того, их установка и настройка должны проводиться специалистами, чтобы гарантировать безопасность и эффективность работы.

В целом, расположение въездной калитки или ворот должно быть рассмотрено в контексте конкретных условий и требований. Например, для жилых зон важно обеспечить легкий доступ к дому, но при этом сохранить приватность и безопасность жильцов. В то же время для коммерческих объектов может быть важно предоставить удобный въезд для грузовых машин и другой техники.

В любом случае, перед установкой калитки или ворот необходимо провести тщательный анализ местности и выбрать наилучшее решение для конкретной ситуации.
