План лестницы на второй этаж — чертеж и схема

Готовитесь к обновлению интерьера? Наша статья «Чертеж и схема лестницы на второй этаж» поможет вам создать идеальный план лестницы, гармонично вписывающейся в дизайн вашего дома. Рассмотрите разнообразные варианты и научитесь правильно планировать пространство для создания эффективной и стильной лестницы.

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.



3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

1. Больцовое. От немецкого «болты».



2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).



Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

• Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
• Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
• Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
• У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
• Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

• Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
• Чердачные и подвальные лестницы отличаются от прочих довольно условно: для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
• Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение — стационарные пожарные лестницы. Они изготавливаются только из стали.

Элементы

• Уже упомянутый нами марш — всего лишь прямой участок лестницы.
• Проступь — горизонтальная поверхность ступени.
• Подступенок — вертикальный конструктивный элемент, подпирающий проступь.

Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.

• Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
• Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
• Лестничная площадка — горизонтальный участок между двумя маршами.
• Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
• Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
• Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.



4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

• Глубина, ширина, высота ступеней по всей длине конструкции не должны меняться. Это обеспечивает удобство и безопасность движения;
• Ширина лестничного проема для прямых маршей должна быть от 900 мм, для винтовых сооружений от 800 мм;
• Высота ограждения 900-1200 мм. Лучше если оно предусмотрено по обеим сторонам лестницы;



• Глубина прямых ступеней рекомендуется от 200 до 400 мм (оптимальная от 250 до 320 мм). Для забежных конструкций по узкой части минимум 100 мм, по широкой до 400 мм, посередине 200-250 мм. Разрешается нависание проступей до 50 мм;
• Высота ступеней должна быть в диапазоне 100-180 мм;
• Угол уклона до 45˚;
• Если лестница выходит непосредственно к двери, то оборудуется дополнительная площадка шириной не менее метра;
• Рекомендуемое количество ступеней для одного марша – 18 шт. Для забежных лестниц -16 шт;
• Высота прохода не меньше 1 900-2 000 мм (минимальное расстояние от ступени до перекрытия второго этажа);
• Толщина материала для конструкции.

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

• Расположение всех помещений этажа с указанием их размеров.
• Расположение лестничных клеток и маршей.
• Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
• Конструкция здания (включая расположение опор и пролетов перекрытий).
• Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

• Главный фасад находится внизу плана.

• Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
• На плане указывается направление открывания дверей.
• Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

• Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
• Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
• Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам.



• Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
• Обращение к профессионалам. Такой способ считается самым дешевым.



Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.



4. Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
5. Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Общие правила проектирования

Нередко люди, хорошо понимающие черчение на школьном курсе, решаются создать чертеж лестницы самостоятельно. Это может привести к плачевным последствиям, если не знать установленных стандартов.

• Общепринятые границы допустимого уклона 25-40 градусов. При превышении значения 45 градусов, будет наблюдаться значительный дискомфорт при спускании/поднимании. Это актуально для лестниц с забежными ступенями. Если уклон предполагается менее 25 градусов (по задумке проектировщика или из-за особенностей здания), желательно оборудовать конструкцию пандусом.
• Рекомендованный диапазон количества ступеней в одном марше от 3 до 18. Данное ограничение создано в целях обеспечения безопасности. Если конструкция будет слишком длинной, велик риск падения.

• Ступени в пределах одного марша должны быть идентичного размера и формы. Это связано с особенностями мозга и мышечной памяти в частности. Люди редко внимательно смотрят под ноги, спускаясь по лестницам, преимущественно доверяя мышечной памяти. Если в конце марша будут отличные ступени, человек может «на автомате» поставить ногу не в то положение и, как следствие, рухнуть вниз.
• Для наружных лестниц дверь (расположенная в конце марша) должна открываться вовнутрь.

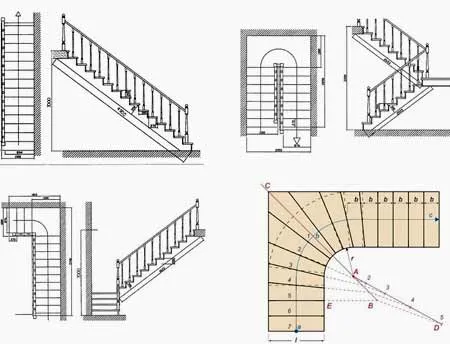

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

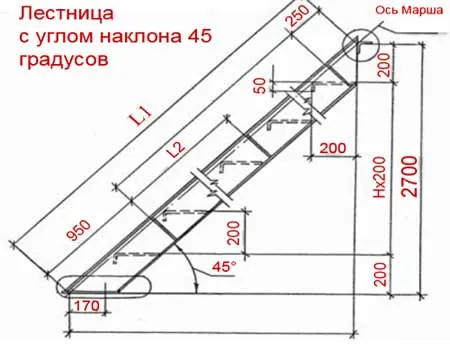

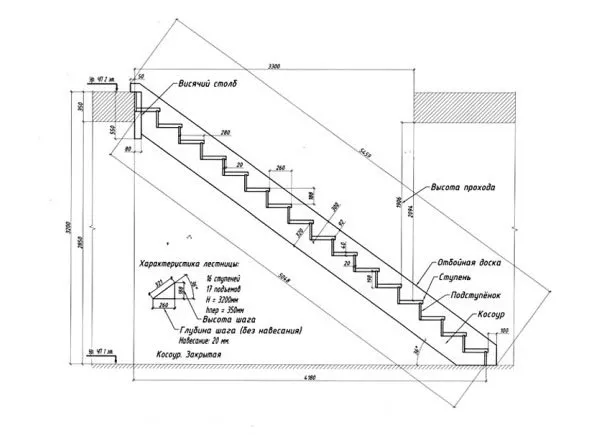

Прямые

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.

Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Винтовые

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

• Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
• Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
• В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;



• Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
• Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
• Окружность с радиусом R1 делим на 15 равных частей;
• Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
• Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
• Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Изображения и обозначения

На момент разработки проекта дома с лестничной конструкцией марш условно обозначают так же, как и в стандартных ситуациях, рисунки которых можно найти повсюду. При этом мастер должен понимать, что кружочками отмечают нижнюю часть изделия, а стрелками – верхние участки.

Помимо форм, на чертежах стоит условно обозначить и основной материал, из которого изготавливали лестничную конструкцию. Имеется в виду следующее:

1. Если речь идет о железобетонных лестницах, на чертежах в сечении они изображаются кружочками неправильной формы, расположенных между диагональными штриховками.
2. Говоря о деревянных сооружениях, в поперечных разрезах чертежи штрихуются круговыми или радиальными линиями, имитирующими годовые кольца дерева. В продольных разрезах необходимо нарисовать соответствующие линии, обозначающие текстуру. Если материал не попадает в линию разреза, его не стоит штриховать.
3. Металлические детали конструкции в разрезах стоит штриховать диагональными линиями под углом не менее 45 градусов. Если лестница, вместе со своим чертежом, отличается очень мелким масштабом, а толщина каждого элемента меньше 2 мм, их обозначают со сплошной заливкой.
