Соединение светодиодной ленты: монтаж, установка, схемы подключения

Хотите создать уютную атмосферу в доме? Узнайте, как подключить светодиодную ленту: монтаж, установка, схемы – всё в одной статье! Изучите основные методы соединения светодиодной ленты и создайте впечатляющее освещение своими руками. Превратите ваш интерьер в уникальное пространство с помощью наших советов!

На чтение 10 мин Просмотров 2.1к. Опубликовано 05.02.2022

Простота, удобство и дешевизна светодиодных лент хорошо зарекомендовала себя при оформлении дизайна интерьера. Благодаря их применению реализуется множество творческих идей.
Светодиодные ленты (СДЛ или LED) идеально повторяют изгибы и впадины интерьера, позволяют сделать акценты на том или ином предмете, стене, потолке. А также нашли широкое применение, как основного, так и дополнительного освещения, подсветки. В статье рассмотрим, как подключить светодиодную ленту.

Содержание

1. Устройство LED ленты
2. Классификация, маркировка LED- лент
3. Расчет мощности LED-ленты
4. Разрезание светодиодной ленты
5. Соединение отдельных отрезков СДЛ
6. Подключение светодиодных лент
7. Особенности подключения СДЛ с диммером
8. Подключаем к контролеру или к блоку питания
9. Подключение ленты пайкой припоем
10. Подключаем RGB-ленты, оснащенные контроллером
11. Разновидности монтажа светодиодной ленты
12. Монтаж подсветки потолка своими руками
13. Ошибки подключения светодиодных лент

Устройство LED ленты

СДЛ относится к линейным источникам света. Конструктивно является гибкой печатной платой с клейким основанием, на котором размещаются светодиоды и резисторы. Каждая такая контактная площадка размечена на отрезаемые участки-секции и имеет линию, по которой отделяется от другой. Так называемую нарезку по длине, кратность которой определяется количеством светодиодов на погонный метр.

Важно! При обращении с лентой нужно избегать частых резких заламываний и изгибов в одной точке. Всё делается плавно. Для прямоугольных поворотов используется специальный коннектор.

Когда светодиодов много на метровом отрезке, они располагаются двухрядно.
LED- лента, рассчитанная на 220 В — с длинными секциями по 60 и 120 осветительных элементов. Разрезать ее можно через 60 диодов или через метр, а рассчитанные на 120 лампочек – через полметра.
Часто можно встретить в поставке двухметровые секционные ленты, на 220В с диодным мостом (адаптером) для питания от бытовой сети.
СДЛ с напряжением 5 вольт подключаются также через USB разъем. Для их подключения  подходит адаптер для смартфона. Кратность нарезки — один светодиод.

Классификация, маркировка LED- лент

Светодиодные ленты отличаются между собой как по типу LED-лампочек, так и их количеству. А также по:

• напряжению;
• классу пылевлагозащите (маркировка IP54, IP68 и IP67);
• типоразмеру.

По потребляемому напряжению LED-ленты подразделяются на такие виды:

• 5В;
• 24В;
• 220В;
• 12В.

Светодиодные ленты на 12 и 220 вольт – самые распространенные.

Стоит отметить, что располагаются они как одно, так и двухрядно. И каждый метровый отрезок имеет свою плотность размещения осветительных элементов до линии среза.

На количество светодиодов, их плотность влияет также их типоразмер.

В продаже встречаются LED- ленты с любым типом светодиодов с такой маркировкой:

• RGB (сочетание трех цветов);
• SND (однокристальный моноцветный светодиод);
• SMD (трехкристальный, с разными оттенками цветов);
• dd5050rgbw (четырехкристальный светодиод).

Стоит отметить, что для обеспечения правильной работы лент с  кристаллами различных оттенков, которые потребляют отличное друг от друга напряжение,  используются специальные контроллеры для их подключения.

Определенные типы лент устанавливаются только в силиконовую трубку или алюминиевый профиль.

Самой популярной является трехкристаллическая SMD лента. Однако она маломощная и рассчитывать на приемлемый уровень освещения вряд ли можно.

Расчет мощности LED-ленты

Для определения пометровой мощности ленты достаточно знать ее тип и воспользоваться таблицей. Для этого берем в руки рулетку и измеряем светодиод. Когда размер посек измерений получается 3,5х2,8 мм (длина и ширина),  то это согласно таблице — SMD 3528.

Если же размеры иные, то смотрим таблицу и определяем тип светодиодной ленты:

Каждый светодиод рассчитан на определенный номинальный ток. Сама же мощность рассчитывается по формуле

P = U · I · N/K,

где U  является напряжением, I – током, К – количеством соединенных в цепочку светодиодов, а N – количеством элементов на метровом отрезке.

Например, после измерений выяснено, что лента относится к типу SMD 2835, с питающим напряжением 12В  с количеством светодиодов 30 шт. на один метр. После подсчетов по вышеприведенной формуле получаем мощность 7,2 Вт/м.

Чтобы рассчитать всю мощность LED-ленты, умножаем полученный результат на ее длину. Обычно в продаже встречаются пятиметровые ленты такого типа, что рассматривается для примера. Получаем 36 Вт.

Когда, например, нужна пятнадцатиметровая лента, то она будет уже потреблять 108 Вт. Обычно в техдокументации к светодиодной ленте есть вся необходимая информация от производителя.

Как подключить люстру самостоятельно

Когда ее по тем или иным причинам нет, воспользуемся вновь таблицей, в которой рассчитана мощность всех популярных  LED-лент:

Когда нужно узнать, сколько потребляет лента электричества в сутки, достаточно умножить ее почасовую мощность, что указана в таблице,  на 24.

Разрезание светодиодной ленты

Режется LED-лента не в любом месте, где вздумается. Это обусловлено особенностью соединения элементов: в одном отрезке диоды следуют друг за другом в цепочке последовательно, следующий же сектор соединяется с предыдущим параллельно.

Резать ленты можно по контактным площадкам, разделяющим осветительные модули друг от друга. Для удобства она маркируется пунктиром или значком «ножницы».

Когда производитель не сделал маркировку, то разрез светодиодной ленты всегда выполняем  в месте соединительного контакта секций осветительных элементов. Либо – ориентироваться по количеству допустимых диодов на отрезке, чтобы отрезать там, где нужно и не испортить модуль.

RGB-лента имеет четырехконтактную площадку. При ее разрезе нужно учитывать эти соединения. Каждый элемент питается отдельно и имеет собственную площадку. Важно при разрезе не повредить участок, чтобы подсветка впоследствии корректно работала.

При разрезании пылевлагозащищенных светодиодных лент сначала разрезается силиконовый слой канцелярским ножом, а потом уже сами осветительные модули обычными ножницами.

Соединение отдельных отрезков СДЛ

Светодиодные ленты можно не только разрезать на отрезки, но и соединять между собой. Существует два способа сделать это:

1. С помощью пайки. Дешевле, соединение более качественное. Понадобится паяльник с тонким или средним жалом, медные жилы, а также флюс и припой.
2. Коннекторами. Проще в применении, но обойдутся дороже.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

• потребляемую мощность ленты по всей длине;
• блок питания;
• усилитель;
• контроллер;
• провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В  без применения специальных понижающих адаптеров и прочих устройств.

Монтаж СДЛ происходит в такой последовательности:

1. Устанавливаем монтажную коробку и подготавливаем силовой кабель.
2. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке. Внимание: работаем при выключенном напряжении!
3. Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку.
4. Устанавливаем блок питания.
5. Соединяем его с проводом в монтажной коробке удобным способом.
6. Запитываем от блока питания светодиодную ленту.

Особенности подключения СДЛ с диммером

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

• INPUT — к блоку питания;
• OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

Подключение светодиодной ленты с помощью коннектора:

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

1. Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
2. Зачищаем жилы проводов и контакты модульной площадки.
3. Залуживаем места соединений и сами концы проводов.
4. Соблюдая полярность, припаиваем контакты.

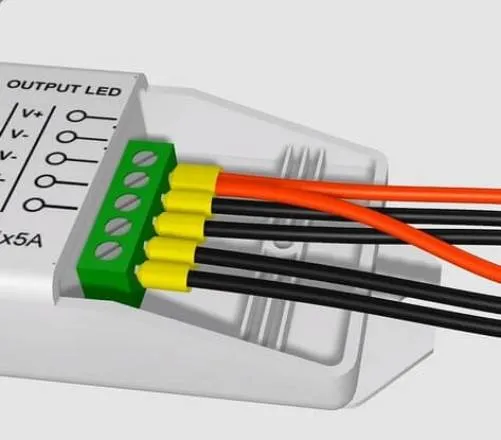

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем  так:

• Черный провод – к +V;
• Красный – к R;
• Зеленый – к G;
• Синий – к B.

Визуально и схематично это выглядит так:

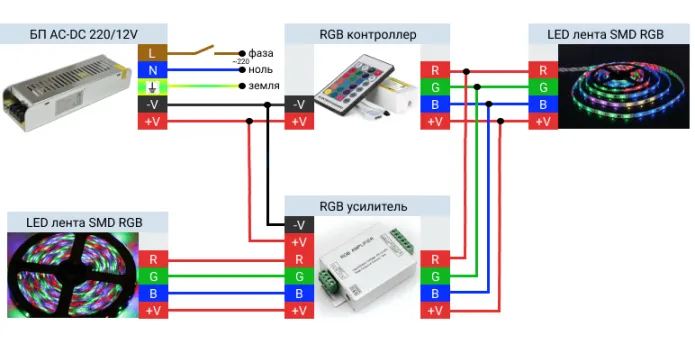

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

1. Параллельно.
2. При помощи усилителя.

Схематично это выглядит так:

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

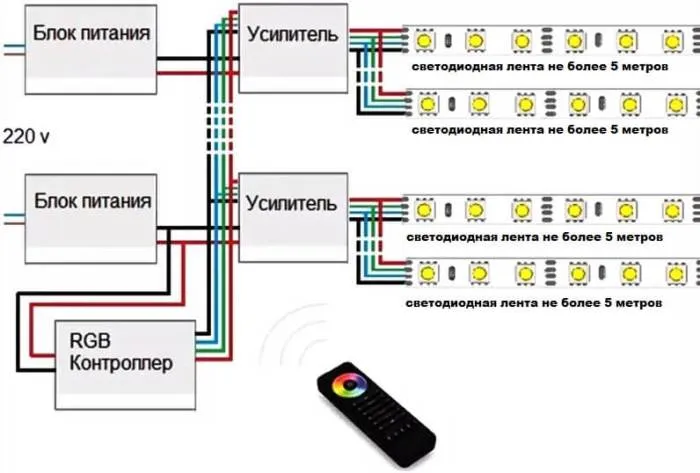

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Разновидности монтажа светодиодной ленты

LED-лента устанавливается при помощи:

1. Алюминиевого профиля, размещенного по размеченной траектории монтажа ленты.

1. На клей или двухсторонний скотч.

Первый способ монтажа обойдется намного дороже. Установка светодиодной ленты на клей или двухсторонний скотч быстрее и дешевле.

Монтаж подсветки потолка своими руками

Светодиодную ленту используют для подсветки потолка. Для этого крепится лента по периметру всей комнаты или только ее части по стенке, отступив 8-10 см от потолка. Фиксировать можно на скотч либо специальный профиль.

Для оформления используется следующие способы:

1. Гипсокартонный каркас. По периметру потолка монтируется каркас перевернутой буквой «Г» . На получившуюся полочку крепится лента. В зависимости от положения ленты, по-разному будет освещаться поток. Но будьте внимательны, любые неровности на потолке, при включении света, будут видны.

1. В потолочный плинтус. Монтаж светодиодной ленты можно выполнить с использованием потолочного плинтуса. Не много похож на монтаж в каркасе, но вариантов крепления здесь только один.

1. Под натяжным потолком. Сегодня очень популярны натяжные потолки. Они монтируются либо полностью, закрывая весь потолок, либо используется комбинация гипсокартона и натяжного потолка. Для получения на потолке фигур, если использовать только натяжной вариант, то можно закрепить на потолке диодную ленту.

Таблицы сечения провода по току и мощности

Лента монтируется на потолок, образуя нужный узор. Затем выполняется монтаж натяжного потолка. При включении освещения получаются светящиеся линии или фигуры. Таким образом, можно создать несколько вариантов освещения.

Первые два варианта обладают преимуществами перед третьим. В случае выхода из строя ленту легко можно заменить или выполнить ремонт. В варианте с натяжным потолком, это сделать сложно. Для ремонта потребуется демонтировать полотно.

Ошибки подключения светодиодных лент

Начинающие совершают типичные ошибки, что приводят к некорректной работе и поломке светодиодных лент:

1. Неправильно выбран класс безопасности. Например, высокая влажность для типа ленты IP20 приведет к высокому риску возникновения короткого замыкания и поражения электротоком.
2. Слабая мощность блока питания, что не позволяет подключить дополнительные участки или обеспечить работу ленты на всю доступную мощность.
3. Некорректное подключение. К источнику питания каждая новая СДЛ подсоединяется параллельно, а не последовательно с обязательным соблюдением полярности.
4. Отсутствуют теплоотводящие элементы. Когда мощность ленты превышает 14 Вт, она устанавливается только на алюминиевый профиль.
5. Неправильно установленные (расположенные) ленты. Предметы интерьера загораживают светопоток, либо светодиодная лента находится вблизи отопительных систем и чрезмерно перегревается.

Самая популярная ошибка и жалобы, что не работает – это некорректное подключение!

Распиновка RJ45: схемы подключения и правила обжима витой пары

Последовательно соединять ленты, как указано на рисунке ниже – нельзя! Каждый отрезок, тем более, когда он длиннее пяти метров,  подсоединяется только параллельно.

Правильно же светодиодные ленты подключаются так:

При правильном  подключении и соблюдении всех тонкостей монтажа светодиодная лента станет идеальным источником, как основного, так и дополнительного освещения.

Важно не совершать досадных ошибок, чтобы впоследствии все долго и исправно работало.

Как сделать так чтобы светодиодная лента не мигала?

Если светодиодная лента мигает, то причиной может быть неправильная установка, несовместимость с блоком питания, неправильное подключение или неисправность контроллера. Вот несколько рекомендаций, которые могут помочь устранить мигание светодиодной ленты:

1. Установите ленту правильно: Убедитесь, что светодиодная лента установлена правильно и надежно закреплена. Если лента неправильно установлена, это может привести к перебоям в электропитании, что может вызвать мигание.

2. Проверьте блок питания: Убедитесь, что блок питания, используемый для светодиодной ленты, совместим с ее электрическими характеристиками. Проверьте, что напряжение блока питания соответствует требованиям светодиодной ленты. Неисправный блок питания может привести к миганию светодиодной ленты.

3. Проверьте контроллер: Если используется контроллер для управления светодиодной лентой, убедитесь, что он правильно настроен и работает исправно. Неправильное подключение контроллера может вызвать мигание светодиодной ленты.

4. Используйте качественные компоненты: Приобретайте светодиодную ленту и ее компоненты у надежных поставщиков. Некачественные компоненты могут вызывать мигание светодиодной ленты.

5. Проверьте провода и соединения: Проверьте, что все провода и соединения правильно подключены и надежно закреплены. Неисправные соединения могут привести к миганию светодиодной ленты.

6. Устраните электромагнитные помехи: В некоторых случаях мигание светодиодной ленты может вызываться электромагнитными помехами. Убедитесь, что светодиодная лента установлена достаточно далеко от других электронных устройств и источников электромагнитных помех.

Видео. Как подключить 5 и 10 метров одноцветной светодиодной ленты к блоку питания?
