Подключение светодиодного светильника: как определить полярность через 3 способа

Сталкиваетесь с подключением светодиодных светильников и не знаете, как определить полярность? В нашей статье ‘Полярность светодиода: 3 способа определить плюс и минус’ вы найдете полезные советы и методы для правильного подключения светодиодных светильников. Узнайте, как легко определить полярность и успешно осуществить подключение светодиодного светильника без лишних сложностей.

Визуальное различие выводов анода и катода

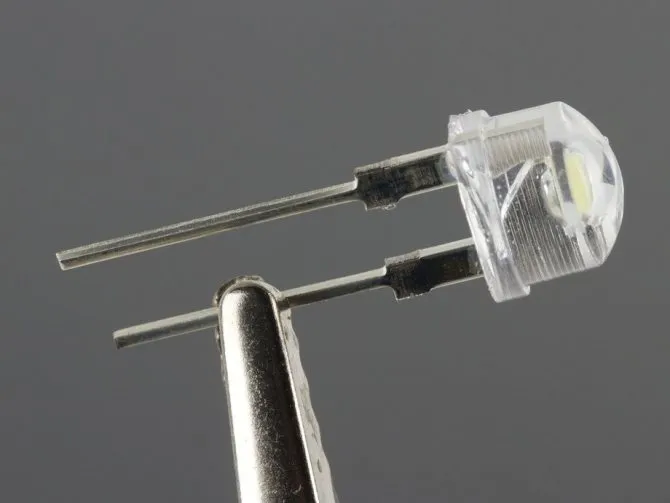

Новый светодиод, как правило, имеет два вывода (ножки), один из которых немного длиннее другого. Длинный вывод – это анод. Его подключают к плюсу источника питания. Короткий вывод – это катод, который соединяют с минусом или общим проводом. Иногда вывод катода отмечают точкой или небольшим срезом на корпусе. Паяный светодиод или бывший в эксплуатации имеет укороченные ножки одной длины. В этом случае определить где плюс, а где минус нужно путём внимательного рассмотрения кристалла сквозь пластиковую линзу. Анод (плюс) выделяется гораздо меньшим размером контакта внутри линзы по сравнению с катодом. Контакт катода (минус), в свою очередь, напоминает флажок, на котором размещается кристалл.

При ремонте электронных блоков могут попадаться светоизлучающие диоды с нестандартной цоколевкой. Производитель может маркировать их со стороны ножек или делать утолщение одного из выводов. Иногда цоколевка таких светодиодов интуитивно не понятна, а особенное строение не позволяет визуально определить полярность. В таких случаях придётся прибегнуть к электрическому замеру.

Подробно о полярностях светодиодных ламп

Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.

Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.

Определение полярности источником питания

Для быстрого тестирования понадобится источник тока с напряжением от 3 до 6 вольт (батарейка или аккумулятор), резистор сопротивлением 300–470 Ом любой мощности и, непосредственно, светодиод. Ввиду малого значения обратного напряжения, не рекомендуется проверять светодиод от источника с напряжением больше 6 В. Резистор нужно подпаять к одной из ножек и затем коснутся контактов источника питания. Дотрагиваясь анодом к плюсу, а катодом к минусу, исправный излучающий диод будет светиться.

Работники ремонтных мастерских часто вооружаются севшими трёхвольтовыми батарейками из системной платы компьютера или настенных электронных часов (CR2032). Убедившись, что ток такой батарейки не превышает 30 мА, её кратковременно вставляют между выводами светодиода без резистора. Плюс и минус определяют по его свечению.

Зачем менять лампы на светодиоды?

Что нужно знать о замене ламп светодиодами

Если вы решились на замену штатной оптики светодиодной, спешу предупредить вас о некоторых возможных трудностях, возникающих в процессе замены. Первое, о чем хотелось бы напомнить — это полярность включения светодиодов. Перед подключением светодиодной оптики любой мощности очень важно найти положительный и отрицательный выводы на контактной группе. Для обычного круглого цоколя лампочки подходит «минусовой» провод. Для контакта на конце — «плюсовой». Однако, во многих марках автомобилей, включая отечественные, возможен другой вариант включения ламп. Что касается контактов плафона подсветки салона, багажника или перчаточного ящика, то во многих моделях автомобилей определить полярность контактов «на глазок» практически невозможно. Неправильное включение светодиодного оптического прибора может привести к его моментальному выходу из строя. Поэтому, перед первым включением настоятельно рекомендую сначала прозвонить контакты для определения полярности и при необходимости поменять их в соответствии с полярностью контактов светодиодного оптического прибора.
Если вы подключаете светодиодную ленту с возможностью управления яркостью и цветом свечения, необходимо дополнительно приобрести управляющее устройство. При монтаже ленты в местах, исключающих попадание влаги, например, в салоне, рекомендую крепить ее на двусторонний скотч. При монтаже ленты на днище, необходимо заранее продумать о креплении и защите от гравия, грязи и влаги. Необходимо помнить о законодательном запрещении установки светодиодной оптики вместо штатных ламп дальнего и ближнего света. Установка несоответствующего светового оборудования также карается административным законодательством. Поэтому, перед приобретением светодиодной оптики следует поинтересоваться у продавца, отвечают ли они всем необходимым стандартам и требованиям. Цвет свечения современных SMD светодиодов и светодиодных матриц не соответствует их цвету кристалла. Так, если продавец показывает вам светодиодную оптику с кристаллами желтого цвета и утверждает, что они белого свечения, не смущайтесь. При пробном включении такие светодиодные лампы загораются ярким светом, по температуре близким к дневному. При покупке светодиодной оптики любого типа обязательно узнайте о полярности их подключения и требуйте проверки на специальном стенде.

При покупке светодиодной оптики очень желательно захватить с собой в магазин штатные лампы, которые вы хотите заменить. Это необходимо для подбора соответствующего цоколя и габаритов светодиода. При установке мощных светодиодных ламп может потребоваться дополнительное оборудование, например, теплоотводящие радиаторы и рассеивающие линзы. При установке светодиодов ярко-желтого свечения в указатели поворота и повторители вам может ждать небольшой, но очень неприятный сюрприз. Указатели поворота и аварийной сигнализации перестанут мигать и будут светить ровны желтым светом. Дело в том, что штатное реле указателя поворотов рассчитано на гораздо больший ток, проходящий через лампы накаливания. Ток, который проходит через светодиоды меньше номинального в несколько раз, поэтому прерыватель не срабатывает. В этом случае наряду со светодиодной оптикой необходимо заменять и реле прерывателя. Также, перед тем как приобрести светодиодные приборы, необходимо проконсультироваться у продавца. До новых встреч!

Определение полярности по технической документации

Исчерпывающую информацию о светодиодах можно получить из технической документации завода производителя. Она отражает данные о массе и габаритах led, его цоколевке и электрических параметрах. При крупных поставках такая документация обязательно имеется в сопроводительных документах.

К сожалению, продавцы, торгующие в розницу, не всегда могут предоставить интересующие данные. К счастью, зная марку светоизлучающего прибора, информацию о назначении его выводов всегда можно найти в интернете.

Полярность SMD-светодиода

На текущий момент все более популярными становятся безвыводные элементы для непосредственного монтажа на плату (SMD – surface mounted device). Такие радиоэлементы, в отличие от обычных, имеют преимущества:

• в процессе изготовления печатной платы не надо сверлить отверстия – технология становится дешевле и быстрее;
• электронные устройства получаются меньших размеров;
• упрощается конструирование ВЧ-устройств – отсутствие выводов сводит к минимуму паразитные наводки.

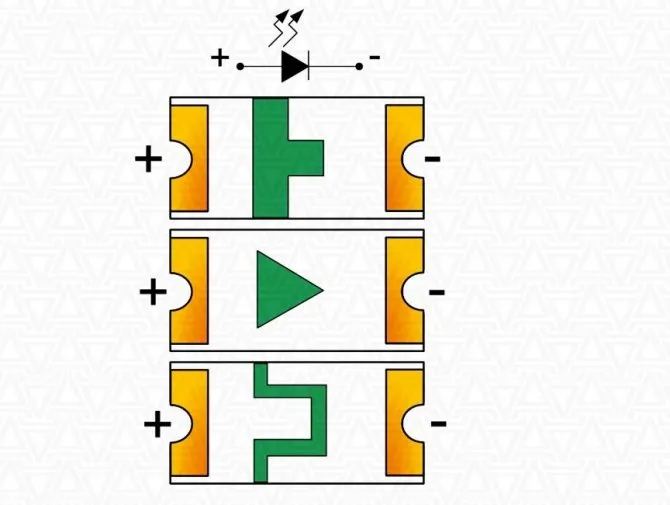

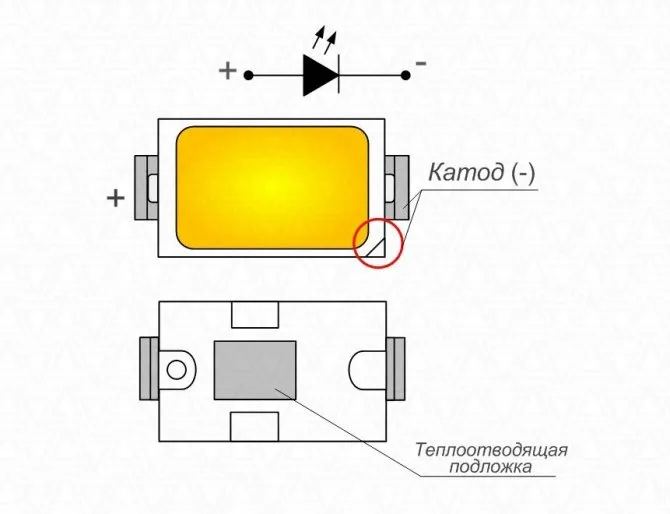

Но стремление к миниатюризации имеет оборотную сторону – определить выводы СМД-светодиода сложнее. К нему трудно подключить щупы тестера или источника питания. Поэтому важно нанесение понятной маркировки прямо на корпус элемента для исключения ошибок при монтаже. Такое обозначение выполняется в виде метки на корпусе (скоса или углубления) или в виде мнемонического рисунка.

А самым простым случаем является включение светоизлучающего диода в цепь переменного тока. В этом варианте полярность светодиода значения не имеет.

С помощью техдокументации

Другие способы определения выводов можно поискать в техдокументации на элементы – в справочниках или онлайн-источниках. Для этого как минимум необходимо знать тип светодиода или его производителя. В документации может содержаться информация о габаритах и цоколевке прибора.

Но даже если данных сведений в спецификации не найдется, напрасно усилия не пропадут. Техдокументация может стать источником информации о предельных параметрах электронного прибора. Эти знания помогут правильно выбрать режим работы, а также не допустить выхода светодиода из строя при проверке расположения выводов.

Схемы подключения светодиодных светильников своими руками

Не стоит забывать, что в основе их работе постоянный ток. Поэтому при покупке стоит обратить внимание на то, какое значение рабочего напряжения имеет лампа. 220 Вольт обозначает встроенный блок питания, поэтому ее легко можно подключить самому, без помощи электрика, как обычную люстру. Схема подключения одного светодиодного светильника к сети 220В

Цифры 12, 24 Вольта обозначают, что к лампе требуется диодный мост и гасящий резистор с емкостью. Все это нужно для преобразования переменного напряжения в постоянное и уменьшения его величины до требуемой. Лучше всего, если будет приобретен заводской блок питания, это будет гарантией долговечности и безопасности работы.

При приобретении блока питания обязательно нужно иметь в виду цифры выходного напряжения и тока. Это должно быть, например, 12/24 В и 350/700 mA соответственно.

Все необходимые цифры можно прочитать в руководстве к лампе, а также на ней самой. Лучше, если его мощность будет иметь запас в 20%.

Чтобы предупредить поломку светильника, в процессе монтажа его нельзя подключать к сети до окончания монтажных работ.

Схема подключения нескольких светодиодных светильников к сети 220В

При подключении своими руками нужно обязательно соблюсти полярность. А если подключается не один светильник, то необходимо последовательно подключить «плюсы» к «минусам».

Обязательно нужно иметь в виду, что суммарная мощность светильников не должна быть больше мощности блока питания.

При этом нужно взять достаточно толстые провода или кабели, чтобы избежать перегрузки и соблюдать требования по соединению проводов.

Подключаем светодиодные светильники своими руками

Еще один немаловажный фактор – использование таких светильников сохраняет окружающую среду из-за уменьшения выделяемых электростанциями в воздух продуктов горения.
Пользователи светильников на светодиодах сходятся во мнении, что такие лампы характеризуются компактными размерами, экономичным использованием электричества, отсутствием сложностей при самостоятельной установке, да и ни человек, ни природа не получают от них вредных излучений. Вполне вероятно, что вскоре они заменят не только обычные лампы накаливания, но и энергосберегающие.

При всех многочисленных плюсах у светодиодных ламп есть ощутимый минус – достаточно высокая стоимость – порядка 20 — 50 у.е. Можно, конечно, взять и китайский вариант, но работать он будет гораздо меньше, да и светить он будет примерно также, как и лампы дневного света.

Что внутри?

Если рассмотреть светильник поближе, так сказать, изнутри, то мы увидим, что в корпусе есть отражатель и комплект маленьких светодиодов. В силу большого нагревания светодиода, у каждого есть особый охлаждающий радиатор. А там, где они соприкасаются, для лучшего контакта и отведения тепла наносится термопаста.

Если допустить перегрев светодиодов, то они быстро выходят из строя.

В зависимости от того, сколько в лампе светодиодов и какая их мощность, можно определить суммарную мощность всей лампы. Светодиодов может быть разное количество – как один, так и несколько десятков. Все они являются составляющими одной электрической сети и управляются посредством блока питания по специальной схеме подключения.

( 1 оценка, среднее 4 из 5 )

Как правильно соединить светодиодный светильник?

Существует несколько способов соединения светодиодных светильников в зависимости от их типа, конструкции и потребностей. Однако, в целом, можно выделить два основных способа соединения светодиодных светильников: последовательное и параллельное соединение.

1. Последовательное соединение:

• Соедините положительный вывод одного светодиодного светильника с отрицательным выводом другого светильника.
• Продолжайте соединять светодиодные светильники в этом порядке, пока не будете иметь нужное количество светильников в цепи.
• Подключите первый светодиодный светильник к источнику питания, а последний — к земле.
• Убедитесь, что источник питания подходит для использования с выбранным количеством светодиодных светильников, иначе они могут работать неэффективно или выйти из строя.

1. Параллельное соединение:

• Соедините положительные выводы всех светодиодных светильников вместе, используя отдельную жилу провода.
• Соедините отрицательные выводы всех светодиодных светильников вместе, используя другую отдельную жилу провода.
• Подключите каждую из двух жил проводов к соответствующим выводам источника питания.
• Убедитесь, что источник питания может обеспечить достаточную мощность для работы всех светодиодных светильников одновременно.

Важно помнить, что при подключении светодиодных светильников необходимо соблюдать правильную полярность, то есть соединять положительные и отрицательные выводы в соответствии с требованиями производителя. Также следует использовать провода достаточного сечения, чтобы обеспечить надежное и безопасное соединение. Если у вас нет достаточных знаний и опыта в этой области, рекомендуется обратиться к профессионалам, чтобы избежать ошибок и повреждений оборудования.
