Интересуетесь резьбой и размерами сверл? Мы рады представить вам нашу полезную таблицу размеров сверл под резьбу! Теперь легко подобрать нужное сверло для вашего проекта. Познакомьтесь с нашей таблицей сверл под резьбу и упростите свою работу!
Размеры (таблица размеров) сверл
| Основные параметры сверл: |
|
Диапазон самых распространенных параметров сверл следующие: |
| Основные типоразмеры (параметры) сверл под резьбу: |
|
| Условные обозначения: |
|
Пример условного обозначения сверла нормальной точности диаметром d = 15 (мм), класса точности В: Сверло 2301-0420 ГОСТ 2092-77. Полные точные значения в представлены таблице ниже, либо по ссылкам в подразделах. |
Таблица соответствия стандартов DIN, ГОСТ, ISO, EN таблица размеров
| ГОСТ Размеры согласно действующего межгосударственного стандарта в СНГ |
Стандарт DIN Размеры согласно государственного немецкого стандарта |
Стандарт ISO Размеры согласно международной организации по стандартизации |
Стандарт EN Размеры согласно европейского комитета по стандартизации |
|---|---|---|---|
| ГОСТ 19257-73 | DIN13 | x | x |
| ГОСТ 21348-75 | DIN13 | x | x |

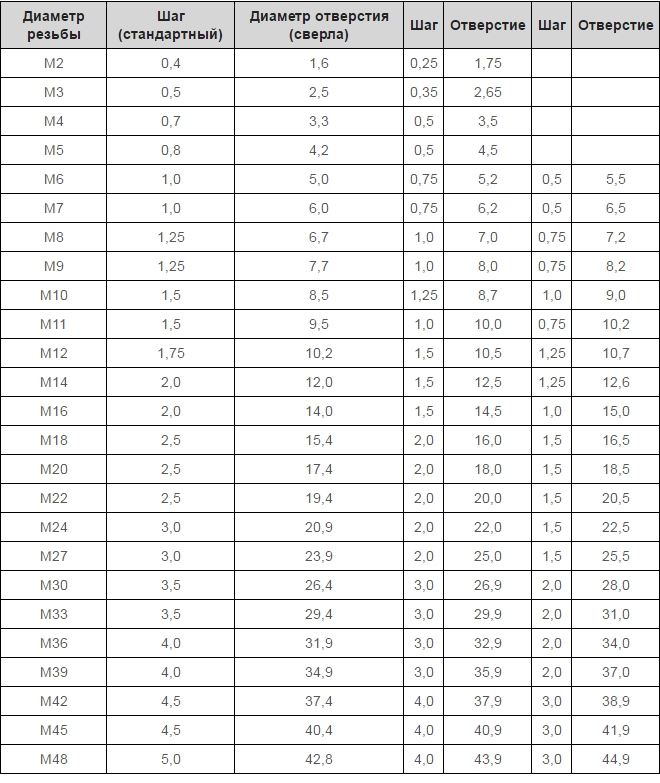

Таблица основных размеров сверл под резьбу таблица размеров
| Стандарт Существующие международные стандарты |
Dотв (мм) Диаметр отверстия под резьбу с полем допуска (мм) |
d1 (мм) Номинальный диаметр резьбы (мм) |
Р (мм) Шаг резьбы (мм) Расстояние между соседними одноименными точками профиля в направлении, параллельном оси резьбы той же винтовой поверхности. |
d (мм) Диаметр отверстия под резьбу с полем допуска 6G, 7G (мм) Внешний диаметр рабочей части сверла. |
|---|---|---|---|---|
| ГОСТ 19257-73 | 0.75-61.80 | 1-68 | 0.25крупный-6крупный | 0.80-47.0 |
| ГОСТ 19257-73 | 0.75-61.80 | 1-68 | 0.2мелкий-6мелкий | 0.80-47.0 |
| ГОСТ 21348-75 | 8.62-160.92 | 1/8-6 | 0.907-2.309 | 8.7-51 |
| DIN 13 | 1.0-68.0 | x | 0.75-6.00 | 0.25-62 |
Предостережение: следует учитывать, что приведенные данные являются официальными значениями существующих нормативных документов. Однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.

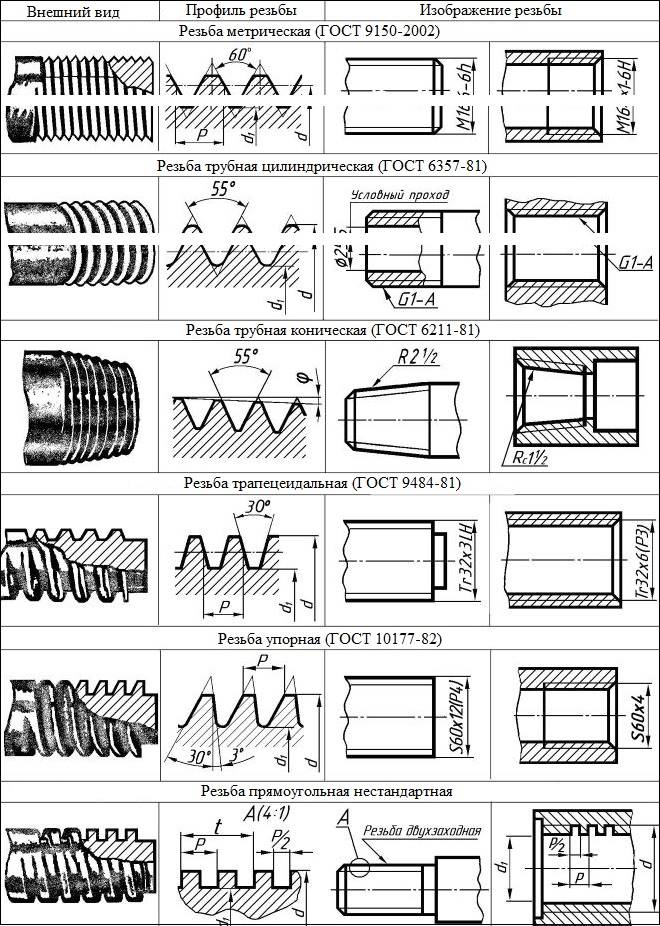

Какие бывают резьбы на трубах?
Существует несколько типов резьб на трубах, в зависимости от применения и стандарта, используемого в различных странах. Некоторые из них:
-
Американская резьба (NPT) — наиболее распространенный тип резьбы в США и Канаде. Она имеет коническую форму и используется для соединения труб с фитингами.
-
Метрическая резьба — используется в странах, которые приняли метрическую систему измерений. Она имеет прямую форму и часто используется в гидравлических и пневматических системах.
-
Британская стандартная резьба (BSPP, BSPT) — используется в Великобритании и других странах, которые следуют британским стандартам. BSPP имеет прямую форму, а BSPT — коническую.
-
Резьба JIS — японский стандарт для резьбы на трубах. Она имеет прямую форму и используется в Японии и некоторых других странах.
-
UN/UNF резьба — используется в США для соединения труб с фитингами высокого давления. Она имеет прямую форму и может быть частично или полностью резьбовой.
Это только некоторые типы резьб на трубах. Каждый тип резьбы имеет свои особенности и применяется в различных областях. При выборе резьбы для труб следует учитывать спецификацию и стандарт, требуемые для конкретного проекта или приложения.
