Трубы для воды и газа зачастую измеряют в дюймах а не в (мм). Диаметр дюймовой трубы 1» составляет 33.5 (мм), однако размер дюйма в метрической системе составляет 25.4 (мм).
Расхождения связаны с тем, что размеры труб в метрической системе меряют по условному проходу Dn, а в дюймовой по наружному диаметру (D).
Особые параметры:
Внутренние размер дюймовой трубы в зависимости от толщины стенок может варьироваться от 25.5 (мм) до 27.1 (мм).
Для определения размеров труб в дюймах зная метрический показатель ниже приведена точная таблица размеров.
Оглавление:
Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:
Ключевая характеристика любой цилиндрической трубы — это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы — дюйм.
На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.
Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.
Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь. Читайте также про профильные трубы, которые используются для возведения конструкций.
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1", 2") и/или долями дюймов (1/2", 3/4"), являются общепринятым стандартом в водо — и водогазоснабжении.
А трудность в чем?
Снимите размеры с диаметра трубы 1" (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
Пример:
Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8" | 150 | 6" | 900 | 36" |
| 8 | 1/4" | 175 | 7" | 1000 | 40" |
| 10 | 3/8" | 200 | 8" | 1050 | 42" |
| 15 | 1/2" | 225 | 9" | 1100 | 44" |
| 20 | 3/4" | 250 | 10" | 1200 | 48" |
| 25 | 1" | 275 | 11" | 1300 | 52" |
| 32 | 1(1/4)" | 300 | 12" | 1400 | 56" |
| 40 | 1(1/2)" | 350 | 14" | 1500 | 60" |
| 50 | 2" | 400 | 16" | 1600 | 64" |
| 65 | 2(1/2)" | 450 | 18" | 1700 | 68" |
| 80 | 3" | 500 | 20" | 1800 | 72" |
| 90 | 3(1/2)" | 600 | 24" | 1900 | 76" |
| 100 | 4" | 700 | 28" | 2000 | 80" |
| 125 | 5" | 800 | 32" | 2200 | 88" |
Таблица. Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
Условный проход трубы Dy. мм
Диаметр резьбы G". дюйм
Наружный диаметр трубы Dn. мм
Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75
Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)

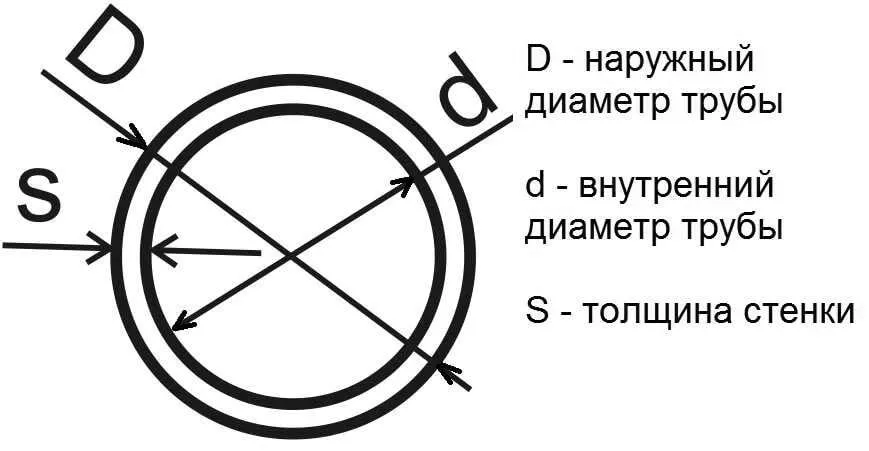

Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах (").
Таблица соответствия диаметров труб в мм и дюймах
Условный проход трубы (Dy), мм
Диаметр резьбы (G), дюйм
Наружный диаметр трубы (Dн), мм
Труба стальная водогазопроводная
Какие бывают размеры металлических труб?
Металлические трубы могут иметь различные размеры, которые определяются диаметром и толщиной стенки трубы. Размеры металлических труб обычно измеряются в дюймах или миллиметрах.
Некоторые из наиболее распространенных размеров металлических труб включают:
- Для труб диаметром менее 2 дюймов (50,8 мм):
- 1/8 дюйма (3,175 мм)
- 1/4 дюйма (6,35 мм)
- 3/8 дюйма (9,525 мм)
- 1/2 дюйма (12,7 мм)
- 3/4 дюйма (19,05 мм)
- 1 дюйм (25,4 мм)
- Для труб диаметром более 2 дюймов (50,8 мм):
- 1 1/4 дюйма (31,75 мм)
- 1 1/2 дюйма (38,1 мм)
- 2 дюйма (50,8 мм)
- 2 1/2 дюйма (63,5 мм)
- 3 дюйма (76,2 мм)
- 4 дюйма (101,6 мм)
- 6 дюймов (152,4 мм)
- 8 дюймов (203,2 мм)
- 10 дюймов (254 мм)
- 12 дюймов (304,8 мм)
Толщина стенки металлической трубы также может варьироваться и выбирается в зависимости от конкретного применения трубы. Основные стандарты размеров и толщины стенок металлических труб устанавливаются в соответствии с международными и национальными нормами и стандартами, такими как ASTM, DIN, EN, ISO и другими.
