Как правильно подключить двойной выключатель на две лампочки — схема и видео инструкция

В нашей новой статье «Как подключить двойной выключатель на две лампочки (двухклавишный): схема и видео подключения» вы найдете подробные инструкции и видеоурок о том, как правильно установить двойной выключатель для управления двумя лампочками. С помощью наших пошаговых указаний вы сможете легко выполнить эту задачу даже без опыта в электрике.

На чтение 8 мин. Просмотров 8.1k. Опубликовано 08.12.2018

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводки

Выключатель для скрытой проводки

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

• Электродрель.
• Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
• Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
• Отвёртка — индикатор для определения наличия напряжения в сети.
• Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
• Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
• Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
• Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Набор отвёрток с изолированными ручками + индикатор напряжения

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

Коронка на перфоратор под розетку, выключатель

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

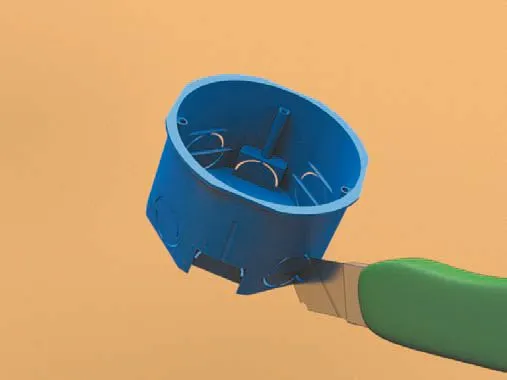

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

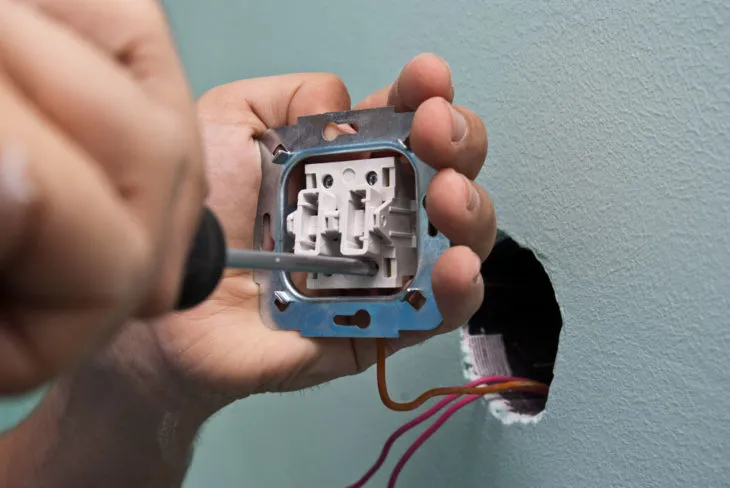

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!
