Собираетесь установить люстру с патроном Е27 и не знаете, как правильно вставить провод? Узнайте подробные инструкции о том, как подключить патрон Е27 к проводам в нашей статье! С нашими советами и шаг за шагом руководством, вы без труда осуществите установку и насладитесь ярким освещением в вашем интерьере.

Пластмассовые патроны для ламп с резьбой Эдисона

Пластмассовые патроны для ламп с резьбой Эдисона — это современный вид электрических патронов, попавший в СНГ из Европы. Такие патроны все чаще используются в современных осветительных приборах и без знания устройства пластмассовых патронов, поменять такой патрон и даже прикрепить провода к патрону бывает не просто.

Как и любые другие электрические патроны, пластмассовые патроны имеют маркировку, определяющую максимальное напряжение и силу тока или мощность, при которых данные патроны могут использоваться. Но, как показывает практика, даже соблюдение условий маркировки не всегда гарантирует долгую работу патрона. Никуда не денешься, мы живем в эпоху потребления, сейчас производить товар, который может использоваться более 3-5 лет экономически не выгодно. Единственный надежный способ продлить жизнь современных патронов — это вкручивать в них энергосберегающие люминисцентные лампы. Такие лампы не только экономят энергию, но и продляют жизнь электрических патронов, так как при работе греются намного меньше, чем обычные лампы накаливания.

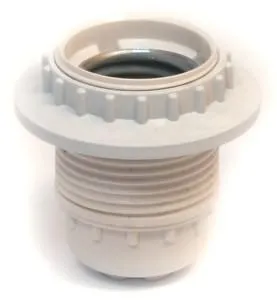

Пластмассовые электрические патроны бывают цельные и сборные. Цельные патроны используются в основном для ламп с цоколем Е14. Выглядит цельный (литой) патрон приблизительно так:

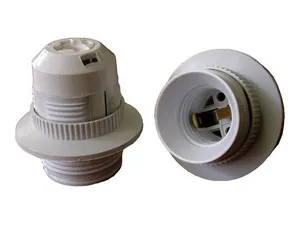

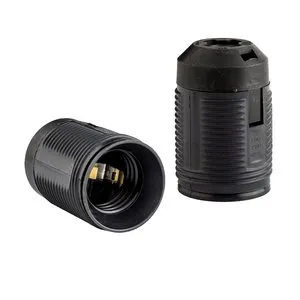

Фотография 1 Фотография 2

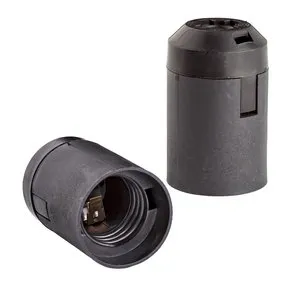

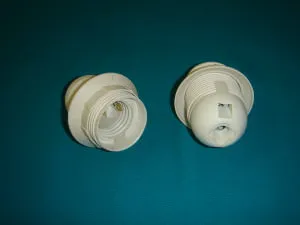

Пластмассовые патроны для ламп с цоколем Е27 как правило разборные выглядеть они могут так:

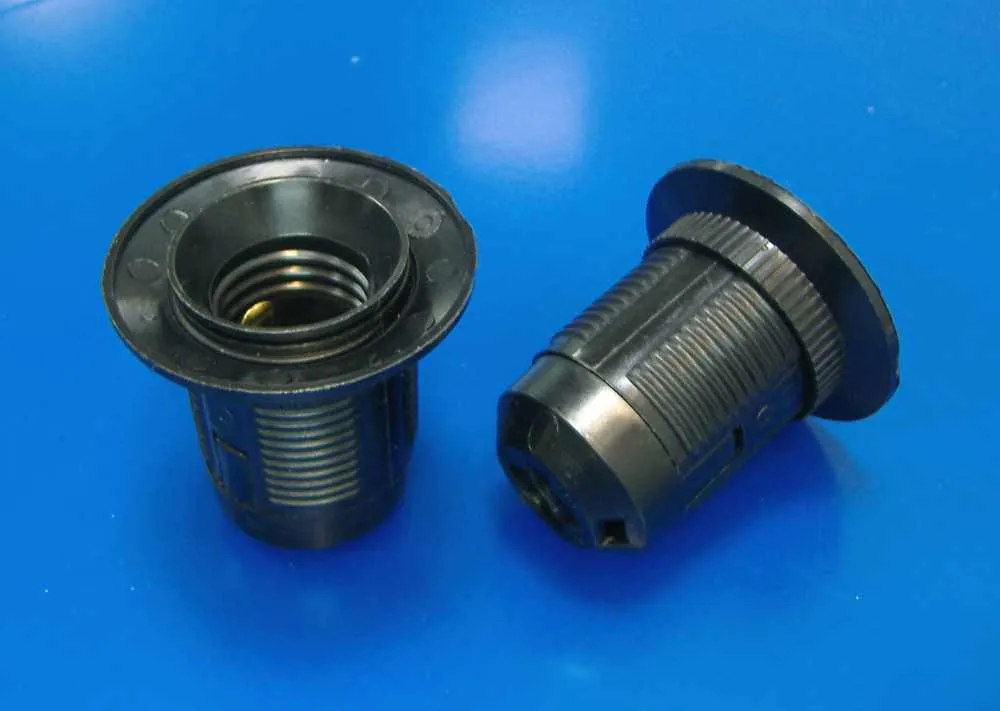

Фотография 3 Фотография 4

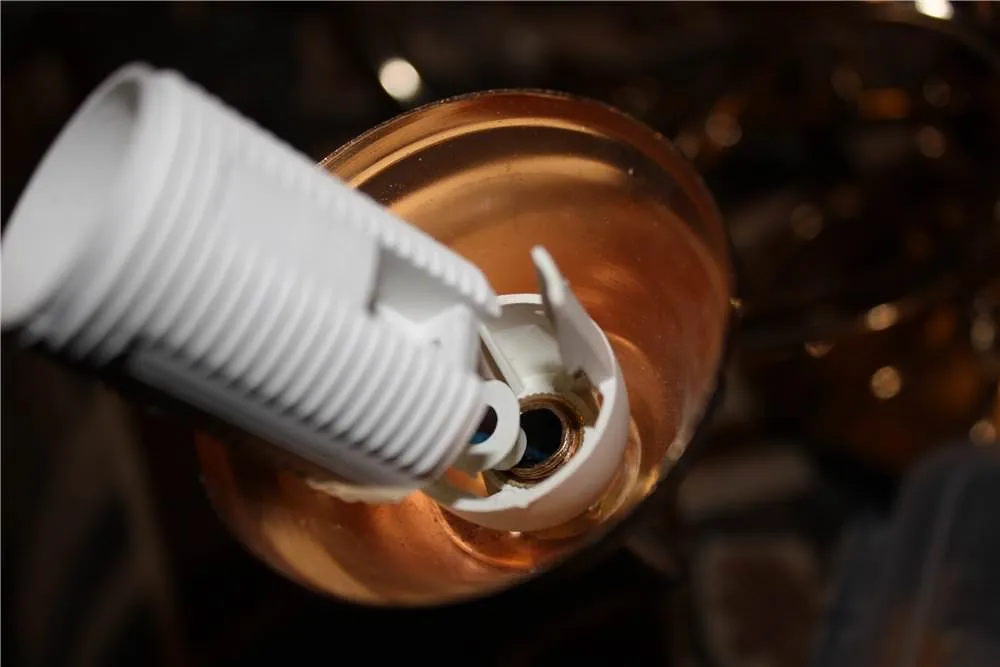

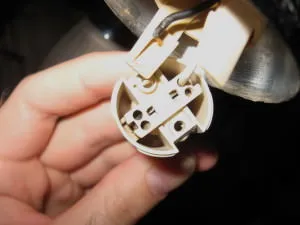

Чтобы подключить провода к литому пластмассовому патрону, нужно просто вставить провода в соответствующие отверстия сзади патрона. Как видно на фотографии 1, можно подключить и два провода в каждому из контактов, было бы желание. Если провода не с литой, а с плетеной жилой, то концы таких проводов лучше пропаять. К разборным пластмассовым патронам провода подключаются в принципе также, только для того, чтобы подключить провода, нужно сначала снять дно патрона. Дно крепится к корпусу патрона на защелках. Чтобы отщелкнуть дно, нужно вставить простую отвертку сначала в один паз и посильнее надавить, чтобы защелка дна отошла:

а потом придерживая, первую защелку надавить на вторую защелку. Когда дно будет отсоединено, Вы увидите контакты патрона, по два круглых отверстия с двух сторон, за отверстиями находятся подпружиненные контакты:

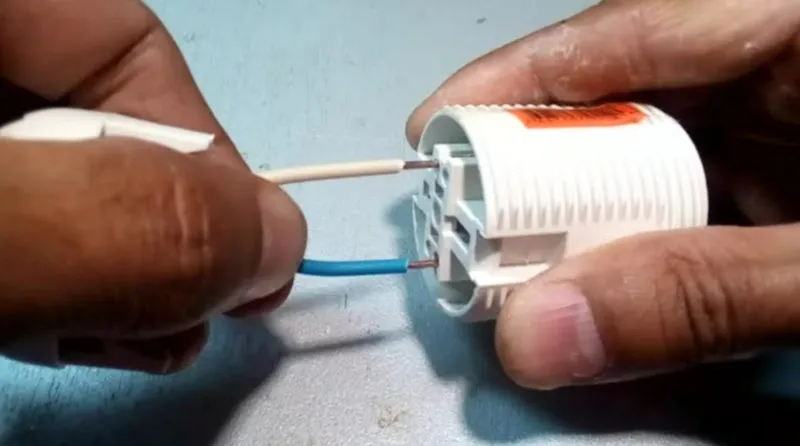

Чтобы вставить или вытащить провод, нужно нажать простой отверткой на пружины зажимов (продолговатые отверстия ближе к центру патрона). Перед тем как подключить провода, на провода нужно одеть дно патрона. Дальнейшие варианты крепления патрона могут быть разными, но в принципе все также, как и для карболитовых патронов, для этого в дне патронов есть соответствующая резьба.

На этом пока все.

Доступ к полной версии этой статьи и всех остальных статей на данном сайте стоит всего 30 рублей. После успешного завершения перевода откроется страница с благодарностью, адресом электронной почты и продолжением статьи. Если вы хотите задать вопрос по расчету конструкций, пожалуйста, воспользуйтесь этим адресом. Зараннее большое спасибо.)). Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору»

Для терминалов номер Яндекс Кошелька 410012390761783

Номер карты Ymoney 4048 4150 0452 9638 SERGEI GUTOV

Для Украины — номер гривневой карты (Приватбанк) 5168 7422 4128 9630

Андрей
PetrovAV@alm-rnu.KAZ.transneft.ru
89274620330
Прайс-лист с коммерческим предложением для формирования РЭН
Патрон для галогенных светильников VT 264 (200) GU 5.3
Патрон Е14Н020 М10 подвесной безвинтовой белый
Патрон Е-27
Патрон керамический
Е-40К-401 «Голиаф»

Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

Замена патрона в люстре

В настоящее время все большее распространение получает бытовое использование светодиодов. Производители осветительных приборов рекомендуют заменять ими стандартные лампы накаливания на 60 (100) Вт.

Не вызывает сомнений то, что технические характеристики такого электрооборудования уже в ближайшем будущем приведут к его повсеместному применению. Светодиоды имеют большое количество преимуществ.

Диодный принцип способствует максимально эффективному расходованию электроэнергии. Коэффициент полезного действия светодиодов в 10 раз выше, чем у обычных ламп накаливания. Продолжительность их работы составляет около 100 тысяч часов. Это позволяет, установив светодиод, надолго забыть о каких-либо тратах на обслуживание и замену осветительных приборов.

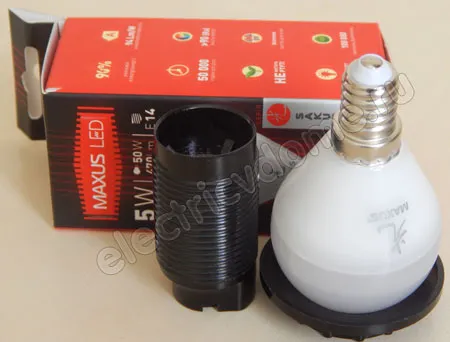

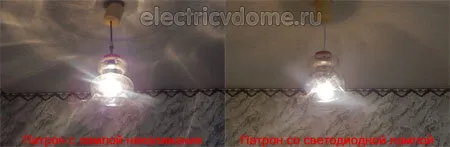

Заменить обычную лампу накаливания на светодиодную решил и я. Но поскольку в прихожей висела люстра, в которой начинка была еще с советских времен, современная светодиодная лампа по размерам ни как туда не подходила, поэтому нужна была замена патрона в люстре.

В данной статье речь пойдет о том как заменить патрон в люстре и полностью ее реконструировать.

Патрон для люстры — основные виды и маркировка

При маркировке резьбовых электрических патронов используется буква «Е» с обозначением диаметра цоколя в миллиметрах. Технические характеристики указываются на корпусе каждого изделия.

По принципу работы все патроны устроены одинаково. Отличия заключаются только в габаритных размерах и конструктивном исполнении. Согласно государственному стандарту патроны, рассчитанные на применение в сети 220 В, производятся трех типов:

1. Е14. Данный тип обычно используется для подсветки в СВЧ печах, холодильниках или в настольных светильниках. Рассчитан, как правило, на максимальный ток потребления до 2А (440 Вт).
2. Е27. Применяется в большинстве светильников и потребляет до 4А (880 Вт).
3. Е40. Данный тип патрона используется для уличного освещения и рассчитан до 16А (3500 Вт).

В устройстве самого патрона можно выделить несколько основных деталей. Наружный цилиндрический корпус включает в себя гильзу с резьбой Эдисона. Также в состав патрона входят донышко и керамический вкладыш.

От подходящих проводников ток передается по двум латунным контактам на цоколь лампочки.

В целях повышения безопасности при эксплуатации фаза должна подключаться на центральный контакт цоколя. В этом случае угроза соприкосновения с фазой для человека сводится к минимуму.

Как заменить патрон в люстре

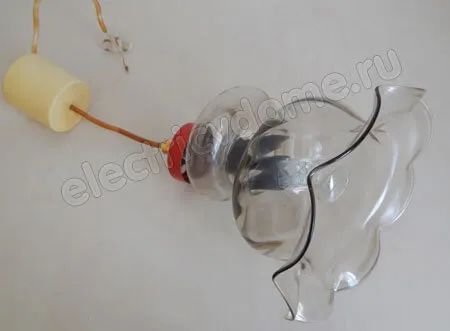

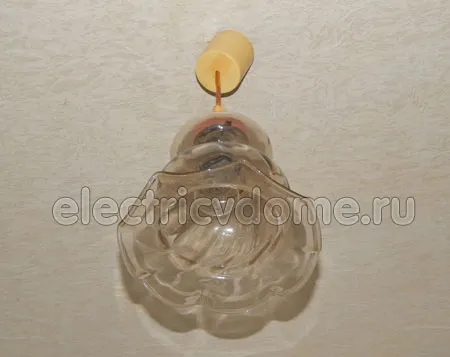

Теперь непосредственно рассмотрим, как заменить патрон в люстре. Прежде чем выполнять работы необходимо позаботиться о электробезопасности, для этого в щитке нужно отключить автоматы, от которых запитана люстра. Далее полностью снимаем люстру, так как в подвешенном положении не очень удобно выполнять какие либо работы.

Сначала необходимо добраться до места соединение проводов, они расположены под потолком за верхней крышкой люстры (защитным колпаком). Снимаем изоленту в месте соединения и аккуратно отсоединяем питающий провод от проводов люстры.

Все это делать необходимо очень осторожно, так как проводка еще советская и выполнена алюминиевым проводом (алюминий очень хрупкий металл и в любой момент может обломаться).

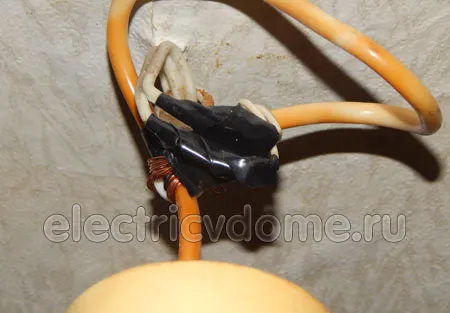

Как я и думал соединение выполнено скруткой, причем соединены медь и алюминий, но ничего, после замены патрона в люстре постараюсь соединить эти провода с помощью самозажимных клеммников wago.

Может показаться, что выполнить смену патрона будет несложно, даже если не снимать люстру с потолка. Однако практика показывает, что при создании комфортных условий работы все манипуляции производятся значительно организованнее и быстрее.

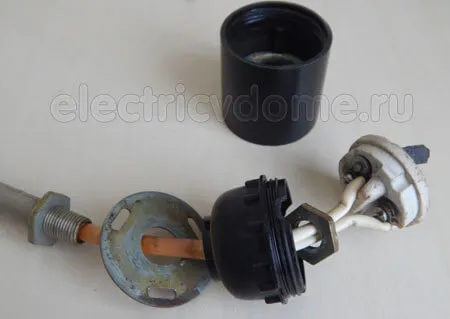

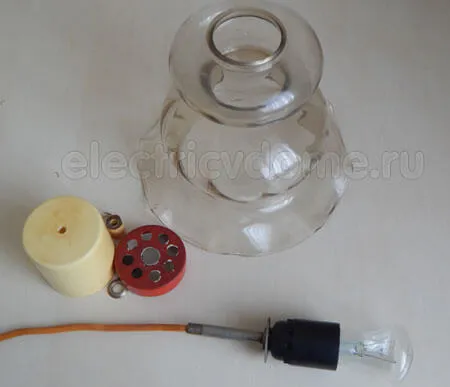

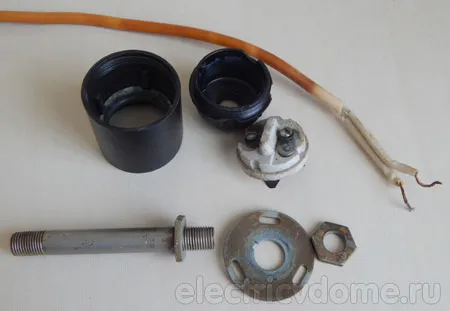

Сняв люстру с потолка, приступаем к демонтажу самого патрона. Его следует разобрать, а затем отсоединить провод от керамической колодки. Далее от люстры отделяется основание патрона. Метод отделения зависит от способа крепления. В разных конструкциях он может быть различным.

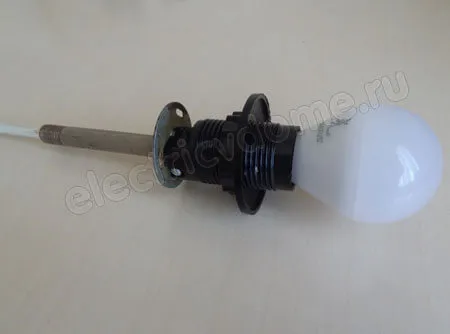

Чаще всего электрический патрон крепится к металлической трубке. Такое соединение является наиболее распространенным, поскольку позволяет существенно расширить спектр дизайнерских решений из-за возможности удержания тяжелых конструкций.

Всю нагрузку берет на себя не патрон, а металлическая труба. Нередко на трубку навинчиваются дополнительные гайки. Благодаря этому на ней надежно крепятся любые плафоны и разнообразные декоративные колпаки.

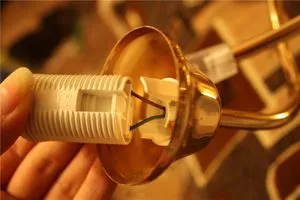

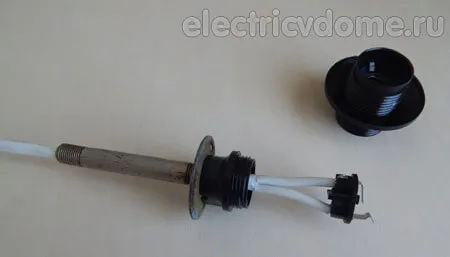

Провод к патрону пропускается непосредственно по внутренней поверхности трубки. Если прежняя проводка серьезно устарела, и появились сомнения в ее надежности, то необходимо произвести замену. Для этого провод удаляется из трубки, а вместо него протягивается новый двухжильный.

Установка электрического патрона осуществляется в обратном порядке. При этом следует проявлять аккуратность, не допускать повреждения изоляции, чтобы избежать коротких замыканий в будущем.

После того, как будет выполнена замена патрона в люстре, можно приступать непосредственно к подключению нашей модернизированной люстры. Как я уже говорил выше, для соединения проводов люстры буду использовать не скрутку, а соединительные клеммники wago.

С их помощью можно очень быстро и удобно выполнить соединение, не требуется ни каких инструментов и дополнительных изолирующих материалов, контакт получается очень надежным.

Небольшой совет как вытащить цоколь из патрона

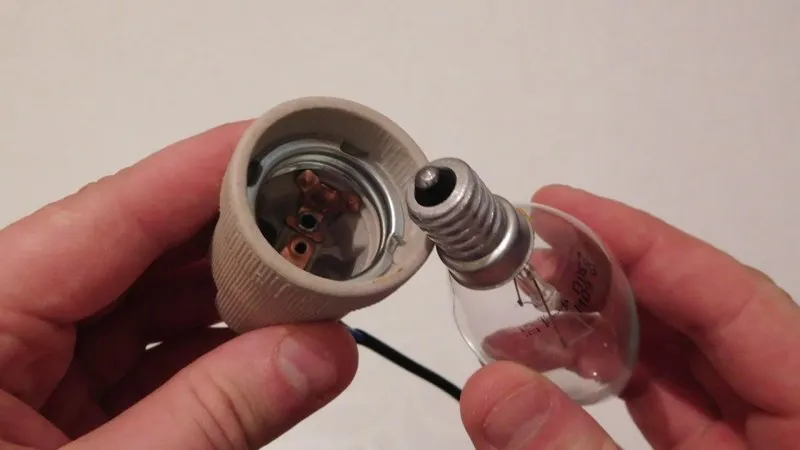

Иногда старую лампу накаливания не удается извлечь из патрона. Цоколь прочно в нем застревает, и при откручивании лампочки отделяется лишь стеклянная колба. Не решив этой проблемы, патрон нельзя будет использовать. Как же выйти из ситуации?

Как всегда, первым делом обесточиваем осветительный прибор. Затем откручиваем цилиндрическую часть корпуса патрона, придерживая его за низ. Теперь извлечь цоколь становится гораздо легче.

Если верхнюю часть патрона открутить не удалось, то можно попробовать вытащить цоколь плоскогубцами. Для этого следует ухватить край цоколя и провернуть его в патроне. Нередко знающие люди советуют в подобной ситуации использовать обычную пластиковую бутылку.

На огне оплавляется ее горлышко, которое затем помещается в застрявший цоколь. Спустя некоторое время, когда пластик застынет, можно будет без труда выкрутить оставшийся в патроне цоколь.

Надеюсь, данная статья о том, как выполняется как заменить патрон в люстре, была полезной, до встречи в следующих выпусках дорогие читатели.

Разновидности, маркировка и установка патрон для люстры

Устройство, с помощью которого лампочка прикрепляется к осветительному прибору и контактирует с электричеством – имеет название патрон. Также он способствует быстрой замене сгоревшего элемента.

Виды ↓
Е5 и Е10 ↓
Е14 ↓
Е27 ↓
Е40 ↓
Маркировка и цена ↓
Когда необходимо менять патрон и как поменять своими руками? ↓
Советы ↓

Составными его частями являются:

Корпус.
Внутренняя гильза с резьбой.
Керамический вкладыш.
Два латунных контакта.

Лампочка загорается, когда контактируют гильза патрона с цоколем и их центральные контакты, что позволяет электрической цепи замыкаться. Конструкция корпуса практически исключает возможность удара током во время вкручивания лампочки, ведь когда центральные контакты соприкасается вместе – цоколь скрывается внутри устройства.

Несмотря на идентичный принцип работы всех патронов, они производятся двух видов, что позволяет крепить лампочки разными способами. Чаще всего, в быту используют устройства с внутренней резьбой для стандартных ламп накаливания, но нередко встречаются патроны с гильзами для штырькового цоколя люминесцентных или галогенных.

Материалом производства корпуса могут быть как термоустойчивая пластмасса, так и керамика.

Главной технической особенностью изделия с гильзой является её диаметр. У каждого вида он разный и измеряется в миллиметрах. Для обозначения типа используется значение в виде Ехх, где хх – это диаметр (например, Е14, Е40).

Существуют такие типы: Е5, Е10, Е14, Е26, Е27, Е40. Наибольшей потребительской популярностью у населения пользуются Е14 и Е27.

Каждый из них имеет свои особенности, а именно:

Е5 и Е10

Широкого распространения не получили из-за потребления подходящими лампочками значительного количества тока, но малой отдачи световой энергии.

Небольшой патрон, чаще всего предназначен для декоративных лампочек соответствующего диаметра. Так как их мощность не превышает 60Вт – то люстра зачастую оснащается дополнительными устройствами, для обеспечения полноценного освещения всей комнаты.

Универсальный винтовой патрон, может использоваться для вкручивания обычных, энергосберегающих люминесцентных и галогенных ламп. В этом случае, не нужно с точностью учитывать все нюансы.

Этот тип используется для габаритных мощных ламп, которые могут осветить достаточно большую площадь помещения.

Люстра, работающая на галогенных или светодиодных лампах, должна быть оснащена специальными штырьковыми патронами. Их видов великое множество и подобрать подходящую лампочку очень сложно.

Маркировка и цена

Каждое устройство на корпусе имеет маркировку, из обозначений которой можно выбрать подходящий вариант с учётом технических и эксплуатационных характеристик. Реже, все данные указываются в прилагаемом техническом паспорте к изделию.

Главными отображающими данными являются:

Клеймо или товарный знак производителя.
Обозначение типа.
Нормируемая рабочая температура.
Цифровые значения силы тока и напряжения.
Степень защиты от влаги.
Наличие заземляющего контактного зажима.

Пример:

Производитель – «ЭРГО».
Тип – керамика. Е27.
Мощность лампы – до 100Вт.
Напряжение – 220V.
Ток – 6А.
Рабочая температура – +200°С.
Защищённость от влаги – нет.
Наличие зажима – нет.

Примечание: последние два пункта могут не отображаться, но должны быть отмечены в техническом паспорте.

Критерии выбора:

Желательно покупать устройство от известного и проверенного производителя.

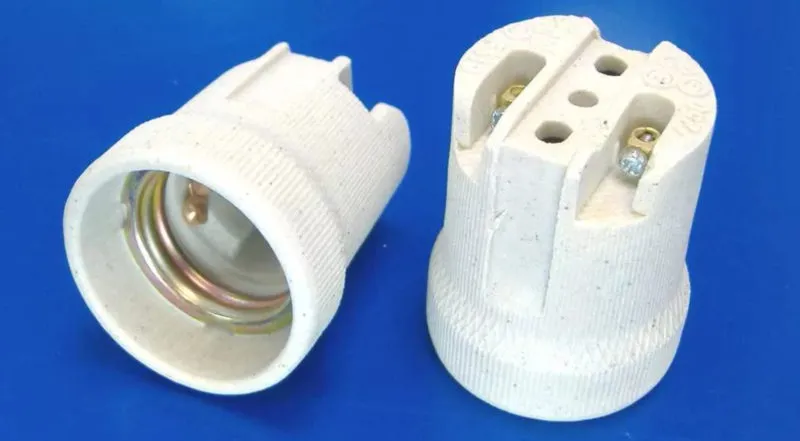

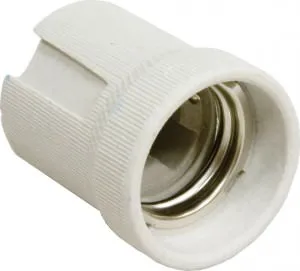

Рекомендуется приобретать керамический патрон, ведь он более надёжен в эксплуатационной сфере.
Необходимо учитывать мощность будущей подключаемой лампы.
Выбирать нужный тип в соответствии с диаметром.
Ценовая категория не должна быть низкой.

Цена:

Продукт из термостойкой пластмассы – 60-100 рублей.
Керамическое изделие – 90-130 рублей.
Патрон под галогенную лампу – от 150 рублей.
Изделие типа Е40 – от 250 рублей.

Когда необходимо менять патрон и как поменять своими руками?

Первым тревожным знаком для переустановки патрона служит его несрабатывание (не загорание лампочки) при включении выключателя. Это связано с образованием ржавчины на гильзе или центральном контакте. В 90% случаях их чистка не даёт желаемого результата.
Замена необходима в случае визуального обнаружения на поверхности корпуса трещин или иных повреждений.
Если внутренние компоненты контактируют между собой и приводят к короткому замыканию.
В случае заклинивания или «спайки»гильзы с цоколем лампы и невозможности его извлечь.
Выход из строя клемм.
Плановая замена устройства, через каждые 5 лет.

Процесс замены не сложен и под силу хозяину дома без особых знаний в области электрики, но всё же требует внимательности и выполнения всех условий и рекомендаций.

Необходимые материалы и инструменты:

новый патрон;
клеммники;
отвёртка – индикатор;
возможно изоляция и отрезок провода;
строительный нож;

Пошаговое руководство:

Первоначально, обесточивается помещение, в котором будет переустанавливаться или вся квартира.
Откручиваются крепёжные элементы, держащие люстру. Это могут быть скрытые болтики на корпусе. Если она держится на подвесном крюке – просто снять с него.
С помощью отвёртки откручиваются зажимные болтики клемм и вытаскиваются подводные токовые провода из их полости.
Когда осветительный прибор снят, и с ним удобно работать на столе, следует выкрутить патрон из корпуса люстры. Рекомендуется учитывать, что способов их скрепления между собой много и каждый из них индивидуален.
В отверстие от предыдущего патрона помещается основание нового и зажимается.
Далее, люстру необходимо прислонить в исходное положение и через сквозное отверстие корпуса запускается тоководный провод из потолка. Перед подключением провода, необходимо заново зачистить (снять изоляционный слой, достаточно длины 0.5-0.7 мм) ножом.
Для подсоединения электрических жил, первоначально необходимо открутить зажимные болтики клемм на керамическом съёмном вкладыше, а после, поместить их в полость и тщательно зажать отвёрткой.
Вкладыш устанавливается во внутренние пазы и закрепляется цилиндрическим корпусом.
После этого, к потолку заново крепится люстра на то же место.
В изделие вкручивается лампочка и включается токовое снабжение. Если вся процедура произошла правильно и все контакты сопряжены – лампочка будет работать.

Советы

Нельзя проводить замену под напряжение – это грозит серьёзными последствиями, вплоть до летального исхода.
Необходимо приобретать только качественную продукцию, дабы избежать преждевременной поломки патрона.
Следует учитывать, что фаза всегда должна быть подключена к центральному контакту устройства, а не на гильзу – этот нюанс поможет избежать удара током, вовремя вкручивая лампочки в патрон под напряжением.
В случае обнаружения проблем с основной проводкой – её необходимо либо полностью заменить, либо заменить некоторые участки.
В некоторых случаях, устройства первоначально оснащены отводными проводами. Если будут стыковаться разного рода провода (основной алюминий, а от люстры медный) – лучше для совмещения использовать специальные клеммники. Когда под рукой их нет – провода можно скрутить и тщательно заизолировать.
Не стоит приступать к работе, если уверенности нет в полном доведении процесса к логическому концу – лучше довериться квалифицированному профессионалу.

Как поменять в люстре электрический патрон для лампочки

Электрический патрон для лампочки — это устройство, которое является соединительным узлом между светильником и элементом накаливания. Кроме того, при помощи дополнительных крепежных элементов навешивается абажур или плафоны. Посредством такой детали ведется передача тока через провода. Ввернутый сгоревший элемент легко меняется, благодаря простоте корпуса изделия.

Маркировка изделий
Подключение электрического патрона
Крепление изделия
Причины замены конструкции
Предварительные советы
Работы по демонтажу и установке

Маркировка изделий

В зависимости от диаметра резьбовой части узла, изделия имеют несколько разновидностей:

Патрон Е14. Изделие носит название миньон. Диаметр вворачиваемой части составляет 14 м. Используется не только в люстрах, но и в СВЧ или холодильниках.
Е27. Классический и наиболее распространенный патрон для люстры. Устанавливается в большинстве светильников.
Е40. Это большие лампы накаливания. Они нужны для уличного освещения.
Байонетный элемент. Он не имеет резьбы, а фиксируется особым способом. Причина заключается в том, что он устойчив к сильным вибрациям. С его помощью освещается транспорт, где резьбовое соединение неприменимо.

Подключение электрического патрона

Чтобы понять, как подключить патрон для лампочки, нужно хорошо представлять его устройство. Центральный контакт выполняется из латуни. Он прижимается к керамическому вкладышу. Для этого с обратной стороны имеется стальная пластина с резьбой. В нее заворачивается винт, который проходит через керамику и латунь.

Заворачивается винт с хорошим усилием, потому что через деталь на контакт проходит электрический ток. Рядом ставится боковая латунная пластина, которая крепится по такому же принципу.

При подключении проводов на них формируются колечки для крепежа. Они проходят через его центральное отверстие в корпусе и фиксируются на стальных пластинах. Фаза от сети подается на центральный контакт.

После этого сверху наворачивается втулка с резьбой под лампочку. Затем ведется подбор лампы.

Крепление изделия

Обычно крепление патрона в люстрах или светильниках проводится за дно корпуса. Давать весовую нагрузку на провода недопустимо. Для фиксации в люстре снизу имеется отверстие, в которое вставляется пластиковая втулка. В нее запускается проводка и фиксируется с помощью болта. Более надежным креплением является металлическая трубка. Через нее пропускаются провода. Расположенные на ней гайки позволяют вести установку плафонов и колпаков люстры.

Для установки плафонов для ламп или настенных светильников имеются специальные патроны. С наружной стороны у них нарезана резьба. Прижим навесных элементов осуществляется при помощи пластмассовых втулок, которые наворачиваются на резьбовую часть патрона.

Следует помнить, что устанавливать лампочку большого накала нельзя, потому что пластмассовые шайбы начинают плавиться.

Причины замены конструкции

С течением времена изделие требует замены. Необходимость возникает по следующим обстоятельствам:

Во время включения не происходит загорание лампочки. Основная причина заключается в том, что на контактах образуется ржавчина. Как правило, их чистка не дает положительных результатов. Необходима замена изделия.
Если на корпусе обнаружены визуальные повреждения, то дальнейшая эксплуатация конструкции невозможна. В щели будет забиваться пыль, которая является токопроводящей. Может возникнуть короткое замыкание.
При контакте внутренних проводов.
Если произошло спаивание цоколя лампы с гильзой. Это вызывает сложности изъятия патрона. Часто такие попытки заканчиваются разрушением конструкции.
Во время планового ремонта, который должен проходить с периодичностью в 5 лет.

Предварительные советы

Перед заменой патрона следует учесть некоторые советы:

Убедиться, что проводка обесточена.
Следует знать, что фаза подключается к центральному контакту. При вкручивании лампочки под напряжением устраняется риск удара электрическим током.
Если проводка системы имеет повреждение, она нуждается в замене.
В случае состыковки проводов, изготовленных из разного материала, например, меди и алюминия, их требуется хорошо изолировать.
Работа проводится только в случае полной уверенности в положительном результате.

Работы по демонтажу и установке

Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:

После обесточивания системы откручивается крепеж, держащий люстру. Висящее на крюке изделие снимается.
Используя отвертку, откручиваются болты, удерживающие провода в клеммах. Затем они вытаскиваются.
Светильный прибор укладывается на стол и с него снимается патрон. Вариантов крепления его к люстре бывает несколько.
В образовавшееся отверстие вставляется новый патрон.
Выступающие из потолка провода тщательно зачищаются.
Люстра возвращается на место. Провода протягиваются через ее отверстие.
Электрические жилы вставляются в клеммы и затягиваются болтами. Патрон подключен.
Люстра укрепляется окончательно при помощи старого крепежа.

Подается напряжение в сеть, и прибор включается. Если работа проведена верно, то лампочка должна загореться.

Электрический патрон — это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене.

Как подключить патрон для лампочки к проводам

Подключить патрон к проводам нетрудно, если знать особенности конструкции и следовать несложной инструкции. Встречается несколько основных видов изделий, поэтому крепления могут различаться. Но разобраться в этом не составит труда, если изучить устройство патронов и понять все нюансы монтажа.

Виды и маркировка патронов

Все разновидности, используемые сейчас, можно разделить на две группы – винтовые и штырьковые. Первый вариант предполагает вкручивание лампочки по резьбе Эдисона, второй – защелкивание специальных штырьков в посадочное место. Требования к качеству и рабочим характеристикам прописаны в ГОСТ.

Винтовые патроны маркируются буквой «Е», цифра обозначает диаметр резьбовой части. Чаще всего используется одна из трех разновидностей:

светодиодных источников света

Штырьковые или штыревые патроны отличаются тем, что в них лампы не вкручиваются, а вставляются в основание и фиксируются за счет выступающих контактов. Их маркируют буквой «G», цифра обозначает расстояние между контактными элементами. Основные разновидности:

контактами

точечных

Кстати! При выборе нужно сверять фактические характеристики патрона со стандартными, зачастую они на порядок ниже.

Как подключить электрический патрон

Подключение патрона для лампочки зависит от типа крепления. Есть несколько видов, у каждого есть свои особенности:

Подключение с использованием винтов. В этом случае с одной стороны крепятся центральный и боковой контакты, с обратной присоединяется провод. Для этого его концы защищаются на несколько сантиметров и из них делаются петельки по размеру используемых винтов. Они ставятся на посадочные места и прижимаются крепежом так, чтобы обеспечить надежную фиксацию и исключить ослабление винтового зажима со временем.

Если паяльника под рукой нет, можно вставить многожильный вариант с помощью небольшой отвертки или гвоздя подходящего диаметра. Нужно отжать фиксатор, рядом разместить провод и извлечь проставку, чтобы надежно зафиксировать контакт.

Если нужно снять старый патрон и подсоединить новый, могут возникнуть проблемы с извлечением провода из безвинтового зажима. Если есть возможность вставить отвертку или другой тонкий элемент, стоит делать именно так. Когда ничего подходящего под рукой нет, надо хорошо взяться за провод рядом с креплением и с умеренным усилием потянуть на себя, одновременно покачивая его из стороны в сторону.

Как подключить к патрону розетку

Если по каким-то причинам нужно запитаться от светильника и поставить розетку (например, при ремонте), это важно сделать правильно. Для этого патрон разбирается и к контактам присоединяются дополнительные провода. Фаза в патроне лампы не должна соприкасаться с нулем, поэтому место подключения для надежности лучше замотать изоляционной лентой.

Это решение можно использовать только как временное. Не стоит подключать к такой розетке оборудование, потребляющее много энергии, так как это приведет к перегреву патрона и его деформации.

Из видео узнаете как подключать патрон к проводам и розетке.

Способы крепления электрических патронов в люстрах и светильниках

Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:

Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки. Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его.
Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются.
Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.

Если нужно снять безвинтовой патрон, понадобится тонкая плоская отвертка. С ее помощью снять вначале один фиксатор, после второй, после чего аккуратно извлечь верхнюю часть с посадочного места.

Как подключать карболитовые патроны старого образца

Это самый распространенный вариант. Патрон напоминает пластик и состоит из донышка с отверстием под кабель, корпуса с резьбой и керамического вкладыша для подключения. Чтобы правильно провести работу, надо помнить простые советы:

Фазу всегда подключают к центральному креплению

По такой схеме подключаются все разборные варианты, конструкция обычно не отличается.

В видео наглядно показано как подсоеденить патрон для лампочки к кабелю ПВС.

Распространенные ошибки

Есть несколько основных ошибок, которые допускают те, у кого мало опыта в подключении патронов:

Монтаж люстр до установки патронов. Гораздо удобнее сделать работу на столе и только потом повесить оборудование.
Крепление контактов многожильных проводов без их лужения. Этот вариант не отличается надежностью и со временем контакт неизбежно ухудшается.
Подключение фазы к боковому контакту. Это не только плохо влияет на работу лампы, но и создает опасность для человека при ее замене.
Часто из вида упускают винты, которые прижимают контактные пластины в верхней части керамического вкладыша. Если их хорошо не зажать, контакт будет плохим, что приведет к постоянному перегреву патрона при работе.

Подключить патрон лампочки к проводам несложно, так как вариантов присоединения немного и все они просты. Главное – соблюдать нормы безопасности и исключить замыкание разнополярных проводов.

Как определить фазу в патроне?

При подключении электрической лампы или любого другого электроприбора, работающего от переменного тока, важно правильно определить фазу в патроне. Следуйте инструкциям ниже, чтобы определить фазу в патроне:

Отключите питание, чтобы избежать удара электрическим током.
Взгляните на патрон и найдите два металлических контакта внутри.
Один из контактов будет более длинным и иметь небольшой выступ. Это контакт фазы.
Используйте фазовый индикатор, чтобы определить контакт фазы. Это устройство выглядит как отвертка с небольшой лампочкой на конце.
Подключите фазовый индикатор к одному из контактов патрона, а затем к другому контакту. Если лампочка на индикаторе загорается, когда он подключен к более длинному контакту, то это контакт фазы.
После определения фазы в патроне подключите провода к соответствующим контактам, следуя инструкции по монтажу, чтобы избежать возможных аварийных ситуаций и обеспечить безопасную работу лампы или электроприбора.

Если у вас нет достаточного опыта в проведении электромонтажных работ, рекомендуется обратиться к профессиональному электрику для подключения лампы или электроприбора.
