Планируете установить угловые розетки на кухне? В нашей статье рассказываем об особенностях монтажа и правилах размещения розеток на угловой кухне. Узнайте, как обеспечить удобное и безопасное расположение розеток для максимальной функциональности вашей кухонной зоны.

На чтение 9 мин Просмотров 2.1к. Опубликовано 04.08.2019 Обновлено 15.07.2019

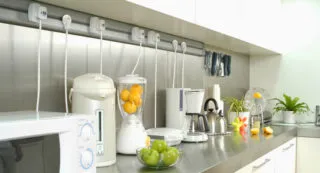

На кухне сосредоточено большое количество электроприборов, для которых следует продумать место подключения. При установке также необходимо обращать внимание на планировку. Угловые розетки для кухни уместны в большом и маленьком пространстве, отличаются компактностью и удобством самостоятельного монтажа.

Содержание

Особенности угловых розеток
Преимущества и недостатки
Правила размещения розеток на кухне
Сколько розеток необходимо
Как располагать
На что обращать внимание при выборе
Материал изготовления
Номинальный ток розетки
Наличие заземления
Способ фиксации проводов в клеммах
Наличие защиты
Наличие или отсутствие выталкивающего механизма
Нормы монтажа розеток
Выбор места установки розеток

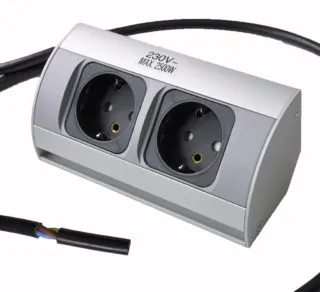

Особенности угловых розеток

Угловой тип розеток выпускается в прочном пластиковом корпусе. Двойные, одинарные, объединенные модули подходят для расположения между столешницей и стенкой, под шкафчиками, на стыках. Изделия выглядят элегантно и не занимают много места.

Конструкция устройства:

основание из пластика или керамики с крепежом в виде лапок или ушек;
лицевая панель – подбирается по цвету;
токонесущие элементы – клеммы (саморегулирующиеся или винтовые), заземляющие контакты.

Розетка предназначается для интеграции со скрытой или открытой проводкой. В первом случае ее ставят в штробу, во втором – в подрозетник.

Преимущества и недостатки

К преимуществам угловых устройств относятся:

элегантный внешний вид;
экономия места на кухне;
наличие нескольких модулей для удобства использования;
соответствие европейским стандартам и российскому ГОСТ;
хорошая пыле- и влагозащита;
оснащение таймером, ваттметром, подсветкой.

При эксплуатации и установке розеток в углу есть некоторые минусы:

при некачественном креплении к гипсокартону могут оторваться;
большая мощность – не всегда подходят для домов советской застройки;
подключение не более двух приборов – вилки остальных будут мешать;
невозможность применения для запитки освещения.

Несмотря на ряд недостатков электрофурнитура углового типа является функциональным и безопасным решением для кухни.

Правила размещения розеток на кухне

Планируя размещать угловые кухонные розетки, руководствуйтесь строительными нормативами:

розетка удаляется от боковой части техники на 15-20 см;
расстояние от устройства до прибора, встроенного в гарнитур – не более 1 м;
установка возле мойки изделий с влагозащитой от IP44;
удаление блока от вытяжки на 20-30 см;
подключение электроплиты, стиральной машинки, духовки, холодильника, ПММ к отдельным источникам питания;
общая мощность электроприборов не должна превышать допустимую для электролинии;
по мощности розетки бывают двух типов – 10 А (2,2 кВт) и 16 А (3,5 кВт).

Изделия, расположенные рядом с трубой, должны оснащаться крышками и уплотнительными резинками для защиты в случае прорывов труб.

Сколько розеток необходимо

Планировать количество розеток следует на этапе проектирования пространства. В классической схеме обустраивают число точек подключения, равно количеству бытовой техники. Это не совсем верно:

в помещении используются переносные гаджеты – пылесос, ноутбук, мобильный телефон;
пользователи приобретают дополнительную технику, для которой не будет места;
возникает необходимость в использовании удлинителя.

Чтобы избежать неудобств, нужно к имеющимся приборам добавить еще 25 %. При подсчетах учитывайте стационарную технику, временные приборы. Оптимальным будет вариант:

2-3 устройства возле фартука;
1 – в столешнице или около зоны приема пищи;
1 – рядом со входом.

Используя угловой стационарный блок с нужным количеством розеток, можно решить проблему организации пространства для кухни.

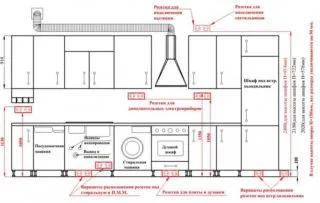

Как располагать

В кухонном помещении требуется максимально скрыть коммуникации, поэтому руководствуйтесь принципами вертикального зонирования. Пространство понадобится разделить на три уровня:

Верхний – вытяжка, телевизор, подсветка мебели. Оптимальным будет расположение розетки на высоте 5-10 см от края верхнего шкафчика.
Средний – маломощные устройства. Для легкости доступа подрозетники ставят на 20-10 см выше столешницы, и на 60 см удаляют от краев плиты и мойки.
Нижний – сюда можно встраивать кухонную технику, располагая розетки на высоте 30-60 см от пола только в шкафчиках или в нишах задних стенок тумб.

Монтаж за плитой или посудомойкой исключает прямой доступ к блокам.

На что обращать внимание при выборе

Перед покупкой угловых розеток стоит обратить внимание на несколько параметров:

Тип монтажа – могут встраиваться в гарнитур или размещаться «в одной рамке» на поверхности стены.
Мощность – для старых квартир подойдут модели на 16 А, домах оправданы устройства на 25-32 А.

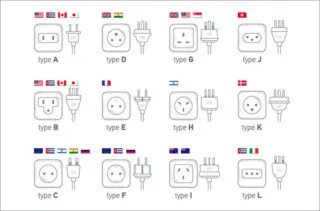

Тип штекера – на территории РФ применяются европейские розетки С-типа. Их контакты удалены от центра на 10 мм.
Защита – для кухни стоит выбрать приборы с влагозащитой от IP44 до IP55.
Условия применения – маркировка NEMA2 разрешает устанавливать изделия в помещениях с низким уровнем влажности и запыленности.

Производители оснащают розетки дополнительными функциями:

защита от детей – сдвижные отверстия для вилок;
таймер – прекращение подачи тока по истечении определенного времени;
ваттметр – показывается потребляемое напряжение;
индикатор – изменение оттенка в зависимости от мощности;
совмещение с выключателем – экономичный и энергоэффективный вариант;
подсветка – удобно для зоны приготовления пищи;

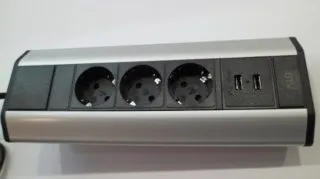

разъем USB – для зарядки гаджетов.

Переносные изделия чаще всего бывают двойными и тройными.

Материал изготовления

Для изготовления корпуса угловых розеточных блоков применяется несколько типов диэлектрических материалов.

Керамика. Корпус выдерживает воздействие высокой температуры при перегревании контактов элементов. Посадочное гнездо бывает одно или несколько. Предусмотрены отверстия для крепежа и резьбовые ниши для пластиковой крышки. Минус материала – хрупкость, при надавливании электрофурнитура может сломаться.
Пластик. Наружный корпус из пластика негорючий, является диэлектриком. Основание сохраняет прочность при воздействии температур, не горит, обладает хорошей влагозащитой. Минусы – возгораемость бюджетных моделей из полистирола.

При сборке конструкции без распредкороба лучше остановиться на пластиковых розетках.

Номинальный ток розетки

В ГОСТе Р 51322.1-2011 устанавливается ограничение по номинальному току моделей с безвинтовым креплением до 16 А. Максимум для советской розетки – 6 А. Ряд производителей выпускает устройства, выдерживающие 25 А, но они встречаются крайне редко. Под варочную панель или электроплиту рекомендуют устанавливать силовые розетки, выдерживающие до 32 А.

Максимальная мощность подключенной техники зависит от количества ампер и представлена в таблице.

Сила тока в розетке	Мощность техники
6 А	1,3 кВт
10 А	2,2 кВт
16 А	3,5 кВт
32 А	7 кВт

Стандартная бытовая техника, подключаемая к сети с напряжением 220 В имеет суммарную мощность до 3,5 кВт.

Наличие заземления

Для кухни подойдет только угловой блок розеток с заземлением. Определить наличие «земли» можно по усикам друг напротив друга на корпусе. Они находятся рядом с боковыми отверстиями для вилки.

Усики подключаются к системе заземления и дополнительно защищены пластинами, которые при соприкосновении с ответными элементами вилки заземляют прибор. При подключении усики подкидываются к земле – справа находится ноль, слева располагается фаза.

Способ фиксации проводов в клеммах

Розетки с заземлением подключаются на трехжильный кабель желто-зеленого цвета. Прибор уже имеет клемму заземления, обозначенную соответствующим маркером. Угловые модификации оснащены аналогичными заземляющими клеммами, шлейф или параллельное соединение расположены в блоке. Проводка в клеммах фиксируется так:

рядом стоящие элементы – параллельное соединение кабелями ввода и вывода на розетку;
со снятием изоляционного слоя – срезается 10 мм верхнего слоя, делается кольцо и затягивается граверным винтом до момента подключения первого устройства, провод отрезается после монтажа последнего элемента.

При любом способе фиксации рассчитывайте сечение провода.

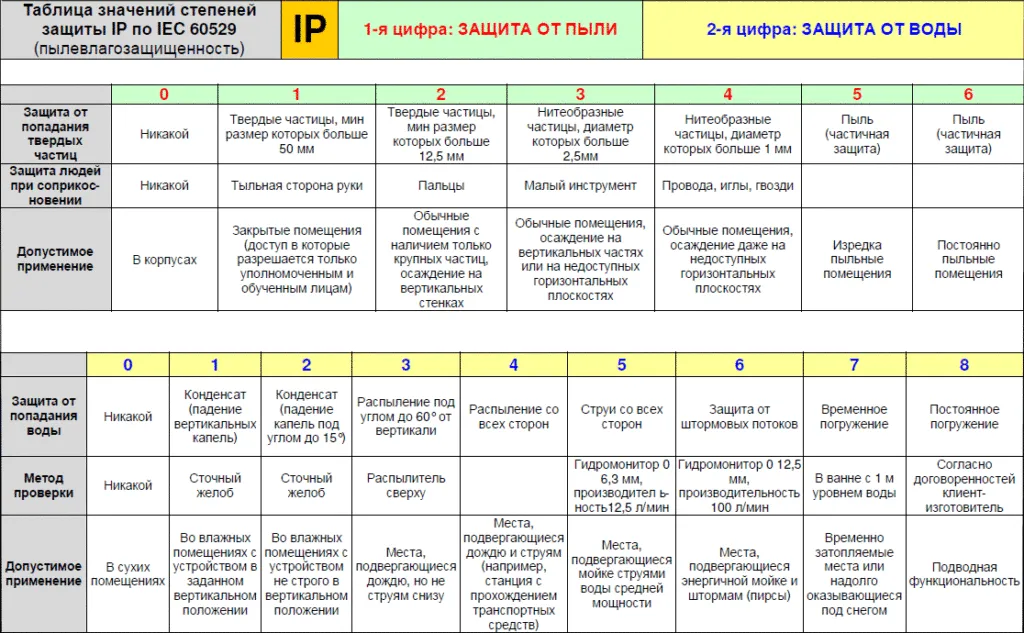

Наличие защиты

Кухонный блок угловых розеток имеет маркировку по степени защиты.

От попадания внутрь твердых предметов обозначается цифрами:

1 – могут проникать детали 0-50 мм в диаметре;
2 – не попадают предметы 12,5 мм в диаметре;
3 – внутрь корпуса не проникают мелкие объекты до 2,5 мм диаметром;
4 – не попадают предметы с диаметром больше 1 мм.

Пылезащита обозначается цифрами 5 (пылезащищенная) и 6 (пыленепроницаемая).

Литерой H обозначается совместимость с высоковольтными приборами, M – возможность работы при попадании струй воды, S – отсутствие работы при движущихся частицах воды. Розетки с индексом W защищены от погодных условий.

Защита при касании также обозначается буквами: A – тыльной стороной руки, B – пальцами, C – электроинструментом, D – проволокой.

Цифровая маркировка обозначает, что не мешают работе изделия:

1 – вертикальные капли;
2 – капли под углом 15 градусов;
3 – падающие под углов 60 градусов брызги;
4 – капли в любом направлении;
5 – струя воды в любом направлении;
6 – морские водяные струи.

Изделия с влагозащитой 5 и 6 предназначены для наружного монтажа.

Наличие или отсутствие выталкивающего механизма

При отсутствии выталкивающего механизма розетки расшатываются и мешают нормальной работе оборудования. При наличии выталкивания пользователь просто нажимает кнопку, и вилка автоматически удаляется из розетки. Сила извлечения составляет 9-54 Н.

Если при поломке выталкивающего механизма вилка застряла в устройстве, ее можно достать только двумя руками.

Нормы монтажа розеток

В процессе монтажа соблюдайте правила, указанные в ГОСТах 7396.1-89, 7397.0-89, 8594-80 и СНиПе 3.05.06-85:

по евростандартам устанавливать розеточные группы нужно на высоте 30 см от пола;
в габаритных помещения удаляйте изделия на 50 см от отопительных, водопроводных труб и раковин;
планируя встраивать розетку в панель, выбирайте только заводской закладной короб;
заземление всех точек подключения электроприборов и установка УЗО – обязательные меры;
розетки для мощных потребителей ставят за ними – для холодильника на 60-80 см от линии пола, для стиралки – на 30 см;
постоянно работающую технику можно подсоединять к групповым угловым устройствам;

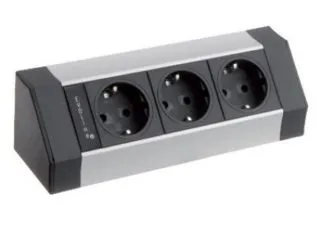

оптимальное количество гнезд розетки – 3;
угловой прибор ставится на 10-20 см выше столешницы;
розетки для вытяжки оборудуются на высоте 1,8-2 м и запитываются от освещения мебели.

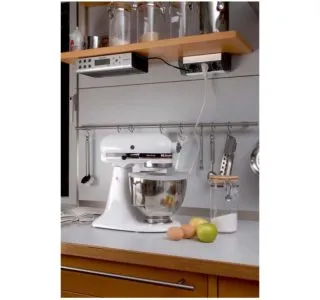

Чтобы угловая розетка не бросалась в глаза, используйте накладной способ крепления за створкой шкафчика.

Выбор места установки розеток

Подбор места расположения выполняется до начала организации линии заземления. Чаще всего прибор устанавливают на расстоянии 30 см от плинтусов или ориентируются на вертикальное зонирование.

Чтобы сохранить отделку, розетки ставят около плинтуса и потом пускают кабельную линию. Для кухни среднего размера будет достаточно 3-4 гнезд с удобным доступом. Розетку располагают наружным (над поверхностью) или внутренним (утапливают) способом.

Установка розетки во время ремонта предотвратит доступ пыли и грязи внутрь корпуса.

Угловые розеточные группы обеспечат безопасную работу электроприборов. Грамотно их скомпоновав, можно получить гармоничный и функциональный дизайн.
