Что такое коллектор водоснабжения и как он работает в системе водоснабжения в квартире? Наша статья представляет подробное объяснение конструкции, принципа работы и классификации коллектора. Узнайте больше о роли этого устройства в обеспечении эффективного водоснабжения вашего жилья.
05 января 2021
Отправим материал на почту
Содержание
- Определение понятия «коллектор»
- Конструкция и принцип функционирования коллектора
- Достоинства установки коллекторного устройства
- Классификация распределительных коллекторов
- Краны и другие комплектующие
- Особенности установки
- Коротко о главном
Заказывайте монтаж и ремонт водопровода и канализации любой сложности
Полноценный уровень комфорта в частном жилом строении невозможно создать без грамотно спроектированного и смонтированного водопровода. Лучшим вариантом считается лучевая схема подачи воды в доме. Для ее реализации используют коллектор водоснабжения. Прочитав до конца, узнаете, что это за устройство. Рассмотрим для чего оно нужно, конструктивные особенности и принцип работы, существующую классификацию, основные монтажные моменты.
Источник platformalp.ru
Определение понятия «коллектор»
Вода в доме обязательно поступает в ванную, на кухню. Однако без нее еще не обходятся в бане, бассейне, сауне, душевой и так далее. Подачу воды необходимо обеспечить для всех потребителей, которыми являются, например, мойка, унитаз, посудомоечная и стиральная машина.
Водяной коллектор представляет собой технический элемент. Эту часть внутридомовой водопроводной сети еще называют гребенкой. Она монтируется вначале системы с холодной и/или горячей водой. Установка этого важного элемента проводится, например, в котельной частного дома или помещение, где выполняется водоподготовка.
При выборе места монтажа обеспечивается свободный доступ к коллектору воды. Оно не должно впоследствии загромождаться мебелью и другими предметами. Гребенку нельзя наглухо зашивать в строительные конструкции дома. Часто такой технический элемент закрывают декоративной фальш-панелью для облагораживания сантехнического узла.
Наличие коллектора в водопроводной системе дома позволяет доставить воду к каждой водоразборной точке. Их количество индивидуально во всех частных жилых строениях.
Источник oventrop-home.ru
Упрощенный вариант – это две раковины, ванна и унитаз. Хотя в современных домах устраивают несколько туалетов и ванных комнат. Многие домовладельцы совмещают такие помещения и устанавливают большое количество дополнительных бытовых устройств, работа которых осуществляется только после подключения к водопроводу.
Конструкция и принцип функционирования коллектора
Основной функцией коллектора-гребенки является разводка воды ко всем сантехническим приборам. С помощью этого элемента происходит распределение общего потока на несколько частей, которые не будут отличаться давлением.
Производители изготавливают гребенки с несколькими выходами. Их число составляет от 2 до 4 штук. Когда требуется развести воду к большему количеству приборов, тогда устройства соединяют друг с другом. При этом ориентируются на требуемое количество ответвлений. Если их получается больше, то ненужные отводы закрываются заглушками.
Источник leroymerlin.ru

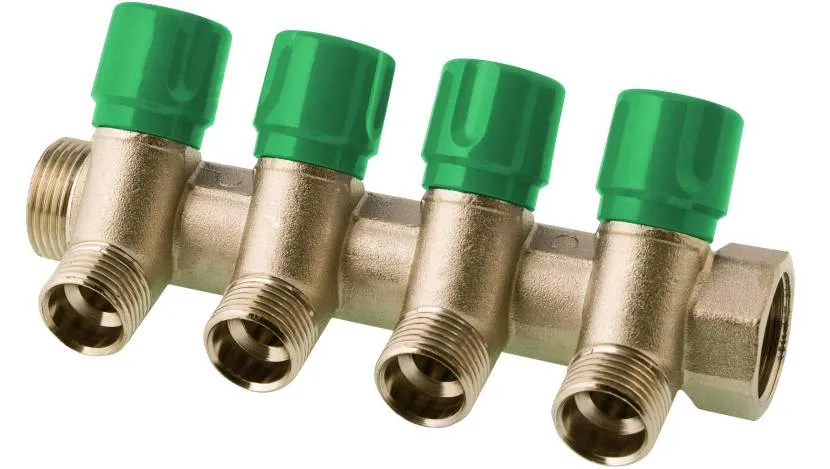

Гребенка изготавливается в форме цилиндра. Поэтому коллектор – это трубопровод, диаметр которого больше сечения подсоединяемых труб. С одного торца этого сантехнического устройства находится внутренняя, а с другой стороны наружная резьба. Такая конструкция позволяет гребенки соединять между собой и подключать к подающей магистрали с горячей или холодной водой.
Свободный торец сантехнического устройства закрывают заглушкой или в этом месте устанавливают дополнительный прибор. Это, например, устройство для предотвращения появления гидроударов.
Сечение входного отверстия гребенки всегда больше на 20% или даже на 40% диаметров ответвлений. Часто устанавливают распределительные устройства с входом 3/4 дюйма. При этом их выходы имеют размер 1/2 дюйма.

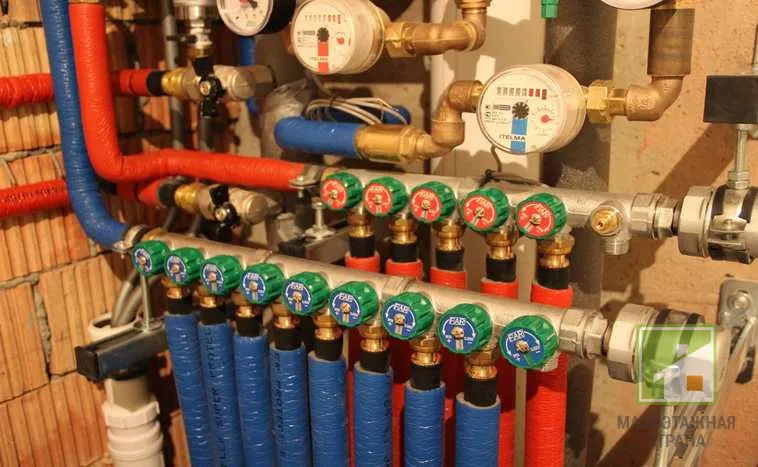

Имеется возможность смонтировать коллектор водопроводный, у которого отверстия на выходе оснащены кранами или вентильными механизмами. Оба варианта позволяют перекрывать поток в каждом ответвлении. С помощью вентилей также можно регулировать мощность подачи воды.
Источник feko.com.ua
Достоинства установки коллекторного устройства
Распределение воды к каждому потребителю по классической схеме с использованием тройников обходится дешевле, чем коллекторная разводка водопровода. Однако применение гребенок имеет целый ряд достоинств.
Распределительные устройства позволяют регулировать давление в каждом ответвлении. Если смонтировать водопровод по классической схеме, тогда нередко происходит понижение напора в открытом смесителе, например, над ванной. Такая ситуация может возникнуть, когда кто-нибудь в доме использует унитаз, моет посуду в мойке на кухне или включил стиральную машинку.
Перепад давления станет причиной изменения температуры воды. Это приводит к дискомфорту во время принятия ванны. Человек даже может получить ожог по причине повышения температуры воды. Избежать ситуаций помогает водяной коллектор для водопровода. Он предотвращает перепады давления в домашней системе.
Источник 299999.ru
Гребенки с вентильными механизмами на отводах для регулировки подачи воды в каждом ответвлении позволяют ремонтировать неисправные сантехнические приборы. При этом не потребуется перекрывать всю систему водоснабжения.
Применение коллекторов-гребенок также позволяет уменьшить количество стыков в водопроводе. Благодаря такой схеме разводки уменьшается вероятность протечек в доме. Ведь от коллектора можно проложить цельный трубопровод к каждой водоразборной точке.
Кроме того, гребенки позволяют при необходимости быстро установить дополнительную сантехнику. При этом не потребуется переделывать существующую систему.
Однако коллекторная разводка труб водоснабжения отличается большим расходом материалов. Для ее реализации требуется почти в 8 или даже в 10 раз больше трубопроводов, чем для монтажа водопровода по классической схеме. Чтобы уменьшить расходы на создание такой системы, рекомендуется использовать трубы из металлопластика или полипропилена.
Источник kotel02.ru
Классификация распределительных коллекторов
Производители выпускают гребенки из различных материалов. Они отличаются конструкцией. Сейчас на рынке доступны:
- Устройства из нержавейки, которые отличаются маленьким весом, коррозионной стойкостью, способностью выдерживать высокие температуры и открытое пламя. Используемая привлекательная сталь не представляет опасности для человека.
- Полипропиленовые легкие устройства, в которых не появляется ржавчина.
- Латунные прочные гребенки – это стойкие к коррозии сантехнические элементы. Они отличаются высокой стоимостью, но позволяют распределять даже очень горячую воду.
Производители выпускают коллекторы-гребенки, у которых межосевое расстояние между отводами может составлять от 36 до 100 мм. Устройства также отличаются способом подсоединения труб к ответвлениям. Существует несколько вариантов:
- резьба;
- евроконус – для подсоединения большинства видов труб через специальный переходник;
- полипропиленовые отводы – предназначенные для припаивания трубопроводов из такого же материала;
- компрессионные фитинги – позволяют подключать металлопластиковые трубы.
Источник bavariaplus-remont.ru
Краны и другие комплектующие
Когда выбирается коллектор для водоснабжения – какой лучше из существующего ассортимента всегда помогут определить профессионалы. Специалисты учтут выделенный бюджет и материал труб, из которых будет создана разводка в доме. Кроме того, одновременно с гребенкой выбираются все комплектующие для создания полноценного распределительного узла водопроводной системы:
- вентили;
- манометры;
- насосы;
- клапаны;
- крепежные элементы;
- заглушки;
- муфты;
- фильтры;
- счетчики;
- штуцеры.
Производители также изготавливаю коллекторные шкафы. Они встраиваются в стену или монтируются на ее поверхности. Их использование позволяет облагородить распределительный узел и обеспечить к нему свободный доступ.
Производятся гребенки с кранами и без них. При использовании последнего варианта все-таки приходится монтировать запорную арматуру, но ее всегда можно заменить, когда произойдет поломка. Если же выбрать коллектор со встроенными кранами, то придется полностью менять распределительный элемент водопроводной системы.
Источник komsis.su
Особенности установки
Перед монтажными работами профессионалы всегда сначала определяют:
- Количество потребителей. Число отводов на гребенке может быть больше, но не меньше водоразборных точек.
- Вид (материал) труб до каждого прибора.
- Места установки дополнительных компонентов распределительного узла. Их точки крепления обозначаются на стене.
- Необходимые расходные материалы и их количество.
Сам процесс установки коллектора выполняется поэтапно:
- монтируют запорную арматуру на вводной магистрали;
- устанавливают обратные клапаны, счетчики и фильтрующие элементы;
- подключают и закрепляют распределительное устройство;
- прокладывают трубы до каждой водоразборной точки;
- подключают трубопроводы к коллектору.
Качественно все работы могут выполнить исключительно профессионалы. На весь процесс уходит больше времени, чем на монтаж водоснабжения по классической схеме.
Как профессионалы выполняют монтажный процесс показано в этом видео:
А вот видеоролик по выбору гребенки:
Коротко о главном
Коллектор используется для равномерного распределения потока к каждому сантехническому прибору. При этом давление остается постоянным, даже если неожиданно увеличивается разбор горячей или холодной воды.
Гребенки изготавливают из латуни, нержавейки и полипропилена. Они имеют вид трубопровода с увеличенным диаметром. Он оснащен несколькими отводами с кранами или без них. Наличие запорной арматуры позволяет в любой момент отключить одну из водоразборных точек, чтобы выполнить ремонт. При этом во всех других помещениях водой можно будет пользоваться без ограничений.
Монтаж коллектора выполняется после установки клапана, счетчика, фильтра и запорной арматуры на вводной магистрали. Закрепленную гребенку подключают к трубопроводам до каждой водоразборной точки.
Отправим материал на почту
Заказывайте монтаж и ремонт водопровода и канализации любой сложности
Какое водоснабжение в частном доме?
В частном доме для водоснабжения могут использоваться различные системы, включая:
-
Скважина: Это самый распространенный способ получения воды в частном доме. Скважина может быть бурена на участке, и вода может быть извлечена из грунта с помощью насоса. Вода из скважины обычно проходит обработку, такую как фильтрацию и очистку, чтобы обеспечить ее безопасность и пригодность для употребления.
-
Колодец: Колодец также является источником воды для частных домов. Однако, вода из колодца может не всегда быть пригодной для питья, и может требоваться обработка или очистка для использования в бытовых целях.
-
Городское водоснабжение: Если частный дом расположен в городской или пригородной зоне, его можно подключить к городской системе водоснабжения. Вода из городской системы проходит обработку и обеспечивает высокое качество и безопасность для употребления.
-
Водоемы: Некоторые частные дома могут быть построены возле водоемов, таких как озера, реки или ручьи. Вода из водоема может использоваться для полива, но обычно не рекомендуется для питья из-за высокого уровня загрязнения.
Выбор системы водоснабжения для частного дома зависит от многих факторов, включая доступность источника воды, стоимость, доступность оборудования и инфраструктуры. Рекомендуется обратиться к специалистам для выбора оптимальной системы водоснабжения, установки и обслуживания.
