ВВГ расшифровка аббревиатуры: применение, разновидности и технические особенности кабеля ВВГ

Хотите разобраться с аббревиатурой «ВВГ» и узнать, где применяется этот кабель? В статье «Кабель ВВГ – расшифровка и применение. Что такое кабель ВВГ, его применение, разновидности и их технические особенности» вы найдете полную информацию о данном кабеле, его расшифровке аббревиатуры и применении в различных сферах.

Сфера применения кабеля ВВГнг(А)-LS

Кабель ВВГнг(А)-LS рассчитан на эксплуатацию в электросетях под напряжением 0.66 или 1 кВ частотой до 50 Гц. Он одинаково хорошо подходит для использования в районах с холодным, умеренным и тропическим климатом. Допускается прокладка кабеля ВВГнг(А)-LS в следующих условиях:

• в сухих и сырых помещениях, в том числе частично затапливаемых, с любым уровнем коррозионной активности;
• по специальным кабельным конструкциям, блокам и мостам;
• в воздухе при отсутствии риска механических повреждений;
• в помещениях с высокими требованиями к пожарной безопасности;
• во взрывоопасных зонах категорий B-Iб, B-Iг, В-II и В-IIа;
• на объектах атомной энергетики.

Отсутствие брони позволяет прокладывать кабель ВВГнг(А)-LS в подверженных вибрации районах. Разрешается монтировать его на горизонтальных, вертикальных и наклонных кабельных трассах.

Виды и типы кабеля ВВГ

Абсолютно на любом кабеле, устанавливающемся внутри помещения, ставят определённую маркировку. С помощью неё можно увидеть необходимые характеристики купленного изделия. Но тем людям, которые далеки от электротехнических работ, сложно расшифровать различные сокращения. Им непонятно, что означает ВВГнг, и чем маркировка отличается от обычного кабеля ВВГ. С этим вопросом нужно разобраться.

Разновидности кабелей ВВГ:

1.
   ВВГ провод имеет изоляцию из ПВХ. С помощью этого компонента провод становится огнезащитным и самозатухающимся в случае поражения открытым огнём.
2. Если на маркировке к буквам ВВГ добавляется «нг», то это означает, что в изолирующем слове также имеется галогеновые частицы. С помощью этого элемента процесс горения можно нейтрализовать — провод просто не горит.
3. Расшифровка маркировки ВВГнг-LS — оболочка покрывается специальным составом, который не выделяет дым при горении. Известно, что именно проводка, подверженная огню, вызывает большое количество дыма, распространяющегося по всему объекту при пожарах. Из-за этого люди теряют ориентацию в пространстве и погибают в пожарах. Именно поэтому производители стали применять безгалогеновый поливинилхлорид. Таким образом выделение газа удалось уменьшить.
4. ВВГнгfr-LS. Эта модель очень похожа на предыдущую, но дополнительно обладает значительной огнестойкостью. Если кабель «ЛС» подвергается открытому огню, то, как и в предыдущем варианте, выделение газа будет минимальным. Если использовать групповую прокладку проводов, то горение просто не будет распространяться по помещению.
5. Кабель ВВГнг-fr-ls изготавливается из безгалогеновых материалов. Именно в этом состоит основная разница провода от остальных марок. Применяя пластмассу, состоящую из безгалогенных материалов, производители создают качественную изоляцию. При попадании на кабель открытого огня дыма будет выделяться очень мало, в отличие от иных вариантов проводов, не входящих в линейку КВВГ. Провод приобретают для помещения в объекты, которые могут быть подвержены возгоранию.

Если на кабеле ставится обозначение «LS», то можно быть уверенным, что при пожаре сгоревший провод образовывает минимальное количество дыма. А это очень важно для спасения и эвакуации людей. LS означает английское словосочетание Low smoke, то есть, «лёгкий дым».

Кабель ВВГнг: технические характеристики

• рабочая частота – 50 Гц;
• прокладка коммуникаций ведется при температуре выше -15 °С, без предварительного подогрева;
• кабели эксплуатируются в температурном режиме: от минус 30 °С до + 50 °С;
• при монтировании одно- и многожильного кабеля ввгнг ls допускается минимальный радиус изгиба в 7,5-10 наружных диаметров;
• допускается длительный нагрев жил до температуры +70 °С;
• рабочий ток с напряжением до 0,66 кВ, провод с дополнительными характеристиками работает при более высоких показателях напряжения;
• горение кабеля начинается при температуре +400 °С;
• производители гарантируют безопасную работу кабеля в течение 30 лет, при условии соблюдения технологической дисциплины, рекомендуется каждые 5 лет проводить проверку эксплуатируемых кабелей на отсутствие повреждений изоляции;
• допускается эксплуатация коммуникации в условиях повышенной влажности и на больших высотах.

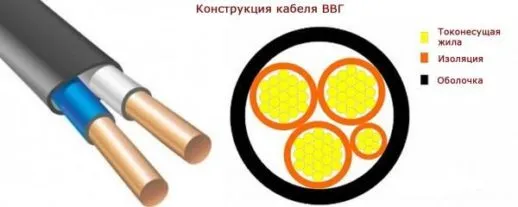

Конструктивные особенности

Описание конструкции электрокабеля марки ввг нг ls дает гост 22483. Он включает в себя одно- двух- или многопроволочную токопроводящую жилу из меди. В качестве изоляционного материала применяется поливинилхлоридная композиция, характеризующаяся низким коэффициентом пожароопасности.

Кабели силовые ввгнг технические выпускаются как круглые, так и плоские. Токоведущих жил в проводе может быть максимально – 5. По форме они бывают круглыми и секторными. Жилы изолируют поливинилхлоридом в отличительной расцветке. Так, например, жила, отвечающая за ноль имеет покрытие голубого цвета, а заземление покрывают ПВХ композицией зеленовато-желтого цвета.

Токопроводящие жилы бывают 1-2 класса, скрученные, провод заполняется экструдированным ПВХ пластикатом, отличающимся низким дымо- и газовыделением. В двух- и трехжильных моделях применяют жилы одного сечения, в четырех- и пятижильных проводах одна жила имеет меньший размер.

Толщина пластиката должна быть не менее 0,3 мм, секторные жилы можно не заполнять внутренней оболочкой из пластиката, достаточно наложить внахлест полиэтилентерефталатную пленку или термоскрепленное полотно. Наружное покрытие выполняется из ПВХ композиции.

Токопроводящая жила

Круглая, сегментная или секторная форма – вот основные конструктивные формы тоководов в кабеле. Линейка сечений жил стандартная, сами проводники изготовлены из алюминия или меди.

Интересно. Медь применяется электролитическая, марок MO или MI. Алюминий берут марок AO или A01.

Фазная изоляция

Каждый фазный проводник в кабеле покрыт индивидуальной (фазной) изоляцией. Ещё П.Л. Шиллинг в середине 19 века использовал гуттаперчевую изоляцию для проводов, по которым в море взрывали мины.

Современная фазная изоляция должна отвечать следующим требованиям:

• гибкость;
• механическая прочность;
• электрическая прочность.

Выбор между гибкостью и уменьшением толщины всегда проблематичен. Электрическая прочность – вот главный показатель для изоляции. Она может быть выполнена из сшитого полиэтилена, поливинилхлорида, резины или пропитанной маслом бумаги.

Важно! Если уменьшить толщину, повысится гибкость, понизится вес, и улучшится теплоотвод, значит, кабель может выдерживать большой рабочий ток. Снижение толщины изоляции ведёт к вероятности пробоя, следовательно, снижается электрическая прочность.

Внешняя оболочка

Это защитный слой, покрывающий всю сложную конструкцию СК. Внешняя оболочка может быть выполнена из ПВХ (поливинилхлоридный пластикат). К примеру, ввгп нг, если обратить внимание на его маркировку, имеет такую оболочку из ПВХ.

Дополнительные элементы

К ним относятся компоненты, позволяющие повысить внутреннюю изоляцию, прочность и защищённость жил. Дополнительные элементы могут быть следующими:

• экранирующая оплётка;
• поясная изоляция;
• подкладка (подушка) под броню;
• защитный внешний слой из металлических лент (броня);
• внутренний заполнитель промежутков между проводниками.

Количество и сечение жил

В СК может входить от 1 до 5 токоведущих проволок. Номинальное сечение проводников лежит в интервале от 1,5 до 1000 мм2. Они в СК имеют одинаковое сечение, но в четырехжильных кабелях один из проводников может быть меньшего сечения. Обычно это зануляющий проводник.

Расшифровка аббревиатуры

• буква А в начале аббревиатуры означает, что материал жилы – алюминий, если буква А в названии кабеля отсутствует, то жила изготовлена из меди;
• первая буква В указывает на материал, применяемый для внутренней изоляции, этой буквой кодируют поливинилхлорид;
• вторая В обозначает материал, из которого изготовлена наружная оболочка, она указывает на поливинилхлорид;
• буква Г указывает на отсутствие защитного покрытия (Г – голый);
• буквы нг указывают на то, что провод не поддерживает горение;
• английские буквы ls (low smoke) информируют о том, что провод имеет пониженное дымовыделение;
• буква П обозначает, что в кабеле имеется внутренняя оболочка из термопластичного полиэтилена;
• буквы Бб свидетельствуют о наличии бронированного покрытия из стальной ленты;
• буквы Шв дают информацию о наружном слое из поливинилхлоридного шланга.

Читайте также:  СИЗ – это приспособление для изоляции скруток

Расшифровка других типов кабеля ВВГнг

• ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
• ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
• ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
• ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
• кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
• ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
• кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

Массогабаритные параметры кабелей ввгнг включают в себя:

• количество жил;
• сечение жил в мм²;
• наружный диаметр;
• масса провода, кг/км. гнги

Пример массогабаритных параметров провода 3×1 5, 3×1: количество жил 3 штуки, сечение жил 1,5 мм².

Вес кабеля ввгнг для тока с рабочим напряжением 660 В и 1000 В разнится на несколько килограммов.

Например: 1 км провода ввгнг 3×1 5 для тока напряжением 660 В весит 96 кг, а для 1000 В – 122 кг.

Обозначение пожаробезопасности

Кроме прочих обозначений, отдельное внимание необходимо уделить маркировке пожарной безопасности, что имеет очень важное значение. Основные параметры:

1.
   Проводник нг-frhf можно использовать для группового проведения — в случае пожара огонь не будет распространяться. Это обусловлено тем, что в процессе горения не будут образовываться газообразные вещества.
2. Обозначение нгfr-ls свидетельствует о низком распространении дыма и газообразных веществ. Такое изделие также допустимо использовать при групповом проведении.
3. Маркировка нг-hf указывает на то, что в случае групповой проводки при возникновении пожара не образуются активно-коррозионны газообразные вещества. Кроме того, такой проводник не горит.
4. Буквы нг-LS свидетельствуют о низком уровне выделения дыма и газа. При попадании на кабель открытого огня горение не распространяется.
5. Кабель ВВГ-Пнг A — расшифровка указывает на то, что проводник плоский и не подвержен горению даже в открытом огне.

Вам это будет интересно  Характеристика гибкого металлорукава для кабеля

Если руководствоваться этой информацией, то можно без труда определить, как расшифровываются популярные проводники. Некоторые из них:

1. ВВГ-Пнг — плоский негорючий кабель, без брони, внешние и внутренние оболочки которого изготовлены из поливинилхлорида.
2. ВВГнг А LS — проводник, внутренний и наружный слой которого выполнен из ПВХ, негорючий, выделяется низкий уровень дыма, жилы сделаны из меди.
3. У провода ВВГ-Пнг А LS расшифровка полностью совпадает с предыдущим, единственное отличие состоит в том, что этот вид кабеля плоский.

Технические параметры кабеля ВВГ-Пнг(A)-LSLTx:

Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.1.2
Вид климатического исполнения УХЛ, категорий размещения 3 и 4 по ГОСТ 15150.
Диапазон температур эксплуатации от -50 °С до 50 °С.
Относительная влажность воздуха при температуре до 35 °С до 98 %.
Прокладка без предварительного подогрева производится при температуре воздуха не ниже -15 °С.
Допустимый радиус изгиба кабелей при прокладке — не менее 7,5 максимальных наружных диаметров.
Эквивалентный показатель токсичности продуктов горения более 120 г/м3.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %.
Огнестойкость — не менее 180 мин.
Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов:
— изоляции — не более 100 мг/г;
— оболочки — не более 80 мг/г.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 °С.
Длительно допустимая температура нагрева жил кабелей в режиме перегрузки не более 90 °С.
Максимально допустимая температура нагрева жил кабелей при коротком замыкании (второе значение для кабелей с токопроводящими жилами сечением более 300 мм²) — не более 160/140 °С. Продолжительность короткого замыкания не должна превышать 5 с.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании — не более 350 °С.
Строительная длина кабелей оговаривается при заказе.
Срок службы 30 лет с даты изготовления кабелей.

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок хранения:
— на открытых площадках — не более 2 лет;
— под навесом — не более 5 лет;
— в закрытых помещениях — не более 10 лет.

Нормативный документ: ТУ 16-705.496-2011, ТУ 16.К73.108-2013

Сечение, мм2: 1,5;10;16;2,5;4;6

Размер и вес кабеля ВВГнг(А)-LS, ВВГнг-LS на напряжение 1 кВ:

Количество и сечение жил, шт х кв.ммМасса кабеля, кг/кмНаружный диаметр, мм1 кВ1 кВ

Размер и вес кабеля ВВГнг(А)-LS, ВВГнг-LS на напряжение 0,66 кВ:

Количество и сечение жил, шт х кв.ммМасса кабеля, кг/кмНаружный диаметр, мм0,66 кВ0,66 кВ

Срок эксплуатации кабеля — 30 лет.

Маркировка ВВГнг-LS

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Синий — нулевая жила

Зеленый-Желтый — жила заземления

(* — или натуральный)

(** — по согласованию с заказчиком)

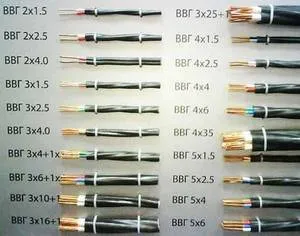

8 разновидностей кабеля ВВГ

Имеется несколько разновидностей кабелей, отличающихся по своей маркировке. Все они имеют собственные индивидуальные характеристики:

1. ВВГ медный провод, имеющий круглую форму, покрыт ПВХ изоляцией внутреннего и наружного слоя. Имеет маленькие показатели дымогазовыделения при горении групповой или одиночной прокладки.
   Конструкция
2. ВВГ-П. Этот вариант представляет собой копию предыдущего образца, но выполняется в плоском, а не круглом варианте.
   Конструкция
3. ВВГнг. Медный провод с круглым сечением, обрамляющийся ПВХ изоляцией внутреннего и наружного слоя. Имеет низкое дымогазовыделение.
   Конструкция
4. ВВГнг-П. Копия ВВГнг, но с плоским сечением.
5. ВВГнг-LS – крупный круглый медный провод с малыми показателями на выделения газа и дыма при горении групповой или одиночной кладки.
6. ВВГнг- ПLS — разновидность кабеля ВВГ LS, выполняющаяся в плоском исполнении.
7. ВВГнг-frls — представляет собой круглый провод из меди с ПВХ покрытием.
8. ВВГнг-Пfrls – плоский вид предыдущей модели.

Иные виды кабелей

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Защитные элементы также устанавливают, когда провод прокладывается на объектах, состоящих из легковоспламеняемых материалов.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Соединение кабелей ВВГ между собой

Прежде чем перейти к процедуре соединения кабеля ВВГ, следует помнить, что это достаточно опасное и ответственное мероприятие. Поэтому осуществлять подобную процедуру должны электромонтажники или иные специалисты в области электропроводки.

Выполнение должно быть осуществлено в соответствии со следующими требованиями:

1. Значение переходного сопротивления частей соединений не должно превышать уровня сопротивления отрезка токопроводящей жилы.
2. Место стыковки нужно максимально обезопасить от влаги.
3. Защитите зону контакта от воздействия механического характера.
4. Выберите правильное муфтовое соединение. Они не только дают гарантию надёжного крепления, но также обеспечивают герметичность и защиту. Муфты могут быть прорезиненные или пластмассовые.

Монтажные работы включают в себя следующие виды деятельности:

1. Для начала наденьте резиновые перчатки и осуществите разделку концов кабеля ВВГ.
2. Следующим этапом нужно провести соединение кабелей или же их окольцовывание в случае, если помещение влажное. Окольцовка делается при помощи специальной воронки или же фарфоровой втулки. К окольцовке предъявляют свои обязательные требования. Например, герметизация изоляционного покрытия, а также своевременный вывод наружу токопроводящей силы.
3. Следующим этапом осуществляется сборка выбранного заранее муфтового соединения.
4. После того как конструкция получила форму, необходимо провести заземление оболочки и брони.
5. Затем защитный слой нужно залить специальной эпоксидной массой или компаундом.

На данном этапе провод нужно оставить до момента высыхания верхнего слоя. На это уйдет от нескольких часов и до нескольких суток.

Испытание проводов

Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.

Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.

Температура прокладки кабеля ВВГ

Силовой кабель ВВГ достаточно стойкий, эксплуатироваться может при температурах от –50 до +50 градусов по Цельсию, при этом при относительной влажности до 99%.

Также допускает предельный нагрев до +70 градусов по Цельсию, что является очень хорошим показателем. Однако прокладка кабеля и его монтаж должны осуществляться в самых приятных температурных показателях, о чём, к сожалению, частенько забывают новички.

Итак, в случае самостоятельного монтажа и прокладки кабеля ВВГ, с учетом отсутствия предварительного прогрева помещения необходимо принимать к сведению, что температура должна быть не ниже –15 градусов по Цельсию.

При этом максимальным показателем является температура не выше +30 градусов.

Также учитывайте показатели влажности. В случае если она высокая, то в такой ситуации минусовый показатель должен находиться на уровне –5 градусов, а плюсовой показатель не выше, чем +25 градусов по Цельсию.

Длительно допустимый ток кабеля ВВГ

Перед приобретением кабеля необходимо учитывать такую важную характеристику как длительно допустимый ток. На самом деле длительно допустимый ток, который может поддерживать кабель ВВГ, будет варьироваться в зависимости от количества жил, их способа сечения, а также от условий, где именно пролегает электропровод. На самом деле показатели очень разнятся в зависимости от того, расположен провод на земле или в воздухе.

Что касается минимально допустимого тока, то он находится на показателе 19 ампер. Однако лучше не гадать и изучить детальную информацию, чтобы иметь представление о спецификации конкретного провода, который вы намереваетесь приобрести.

Приведем характеристики в зависимости от номинального сечения, количества жил, допустимого тока.

Учитывая данные из приведенной таблицы, можно считать, что номинальный ток может быть равен от 0,66 и до 1 кВт, а его частота при этом будет равна 50 Гц.

Если мы имеем в виду минимальную площадь сечения кабеля, то мощность достигнет 31/2 кВт.

Если мы будем рассматривать такое понятие, как сопротивление, то оно тоже будет варьироваться в зависимости от выбранной площади сечения жил конкретного провода. Если она равна минимальному показателю в полтора квадратных миллиметра, то сопротивление будет равно 12 МОм/км.

Если же провод имеет сечение 5 кв. мм, то сопротивление будет равняться 9 МОм/км.

При этом это средний показатель, который выявлен при средней температуре +20 градусов по Цельсию.

Кабель ВВГ чаще всего размещается в стене под слоем штукатурки. Поэтому каждому хотелось бы приобрести такой провод раз и навсегда, чтобы на ближайшие 30 лет забыть о его существовании и не вспоминать о проблемах. К сожалению, отсутствие умения подбирать провод в соответствии с его характеристиками, а также незнание нюансов выбора, может привести к тому, что у вас начнутся проблемы с проводкой. Или же провода будут подлежать замене спустя какую-то пару лет. Поэтому необходимо детально ознакомиться с информацией и из всего многообразия кабелей ВВГ выбрать именно тот, который подходит вам по характеристикам.

А также не забывайте о необходимости проверять наличие сертификации и соответствия ГОСТ перед приобретением. Соблюдая все эти нюансы, вы обеспечите себе продуманную покупку, которая не доставит вам хлопот.

Без кабеля ВВГ не обойтись, если вы хотите качественную и безопасную проводку или соединение. Обеспечьте себе и своим близким здоровый сон и уверенность в безопасности.

Срок службы кабеля ВВГ

Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.

Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.

Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.

Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.

Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.

К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.

Важно! Убедитесь, что провода хранятся под навесами или в помещениях закрытого типа.

Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.

Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.

Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.

Аналоги ВВГнг-LS

ВВГнг-LS-П плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. ВВГзнг с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести. ВВГнг-П плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести. ВВГз с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ. ВВГ-П плоский, с медной жилой, изоляцией и оболочкой из ПВХ. ВВГнг-FRLS с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий. ВВГнг с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести. ВВГ с медной жилой, изоляцией и оболочкой из ПВХ.

Кто производит кабель ВВГ-Пнг(A)-LS — 1кВ — Заводы-производители

Источники

• https://www.RusCable.ru/info/wire/mark/Vvgnga-ls/
• https://chebo.pro/tehnologii/rasshifrovka-vvgng-a-ls-vse-oboznacheniya.html
• https://onlineelektrik.ru/eprovodka/cabeli/kabel-vvgng-ls-texnicheskie-xarakteristiki.html
• https://amperof.ru/elektromontazh/electroprivodka/kabel-vvg-png-a-rasshifrovka.html
• https://rusenergetics.ru/raboty/kabel-vvgng-a-ls
• https://cable.ru/cable/group-vvg_png_a_lsltx_description.php
• https://elkab-ural.com/VVGngA-LS.htm
• https://k-ps.ru/spravochnik/kabeli-silovyie/s-pvx-izolyacziej-(0,66;-1kv)/vvgng-ls/
• https://elektro220v.ru/kabeli-razemy-i-perehodniki/vvgng-ls-rasshifrovka.html
• https://meanders.ru/kabel-vvg.shtml
• https://bystrokabel.ru/item/vvg-png(a)-ls-1kv

Как закрепить провод от столба к дому?

Для закрепления провода от столба к дому, нужно принять во внимание несколько факторов, таких как материал стены, толщина провода и ветеровые нагрузки.

В зависимости от материала стены можно использовать различные методы фиксации:

• для кирпичных стен можно использовать анкеры или дюбеля;
• для деревянных стен можно использовать винты или шпильки;
• для металлических стен можно использовать металлические кронштейны.

В любом случае, фиксирующие элементы должны быть подходящей прочности, чтобы удерживать провод против ветра и других внешних факторов.

Важно также учитывать необходимость электромонтажных работ, таких как прокладка проводов и подключение к электросети, которые должны быть вы

Для закрепления провода от столба к дому, вам может понадобится следующее:

1. Определите маршрут провода: выберите наиболее простой и безопасный маршрут для провода, чтобы избежать повреждения провода или препятствий для его установки.

2. Получите необходимые инструменты и материалы: вы можете потребовать следующие инструменты: изоляционные зажимы, зажимы для кабеля, крепежные клеммы, шурупы или анкеры и проволоку.

3. Установите изоляционные зажимы на провод: установите изоляционные зажимы в местах, где провод проходит через металлические поверхности, такие как столбы, для защиты от короткого замыкания.

4. Прикрепите крепежные клеммы к столбу и дому: используйте крепежные клеммы, чтобы закрепить

Для закрепления провода от столба к дому можно использовать различные методы, в зависимости от материала стены и условий погоды. В основном используются следующие методы:

1. Закрепление с помощью проводников: Это наиболее простой способ закрепления провода, когда провод проходит через проводники, которые крепятся к стене или столбу с помощью винтов или дюбелей.

2. Закрепление с помощью тележек: Этот метод применяется, если провод должен проходить через тележки, которые крепятся к стене или столбу с помощью винтов или дюбелей.

3. Закрепление с помощью кабельных клемм: Этот метод применяется, если провод должен проходить через кабельные клеммы, которые крепятся к стене или столбу с помощью винтов и

Закрепление провода от столба к дому может выполняться различными способами в зависимости от условий установки. Один из способов — это использование подвесных креплений, которые могут быть установлены на столб и провода, предотвращая их падение. Для установки этих креплений может понадобиться помощь профессионального электрика. Если у вас нет опыта в установке электрооборудования, то лучше обратиться к специалисту.
