Важно обеспечить безопасный и правильный монтаж сэндвич трубы дымохода в доме. В нашей статье вы найдете подробную пошаговую инструкцию с фото и описанием о том, как своими руками собрать и установить сендвич дымоход через кровлю и по стене. Изучайте процесс монтажа и гарантируйте надежную работу вашей системы дымоудаления.
Монтаж сэндвич трубы дымохода: поэтапная схема сборки + примеры расчета размеров диаметра и высоты сэндвич-труб
Устройства для отвода дыма из металла имеют одну неприятную особенность. В них постоянно не только образуется конденсат, но и скапливается налет из сажи. Такая проблема на практике решается следующим образом.
Агрегат дополнительно закрывается при помощи внешней трубы, а также ее необходимо утеплить. В качестве материала для этого используют вату на минеральной основе. Такая конструкция дымохода получила название «сэндвич».
Для обустройства внутренней части обычно применяют нержавеющую сталь. Ее толщина должна быть восемь десятых миллиметра. Для внешней стороны применяют либо стальной материал, либо используют латунь.
На практике не стоит использовать сталь с оцинковкой. Такая поверхность обладает характерной особенностью изменяться при температурных колебаниях. Материал или расширяется, или сжимается, что сказывается на размерах диаметра. В таком случае дымоход прослужит не полный срок и выйдет из строя.
Вату на минеральной основе прокладывают промеж трубами – внешней и внутренней. Толщина прокладки варьируется от двадцати пяти миллиметров до пятидесяти. Стыкование осуществляется только после того, как по кромке будет предварительно отрезано порядка десяти сантиметров. С каждой из сторон убирается половина толщины слоя.
Правила соединения сэндвич трубы
Чтобы получить круглую форму сечения потребуется валец. Без него такая процедура невыполнима. Поэтому, занимаясь этим вопросом самостоятельно, более простым способом станет выгибание устройства дымохода с квадратным сечением.
Оптимальным вариантом стоит рассматривать покупку заводского варианта, так как их стоимость не превысит намного тех, которые есть возможность изготовить своими усилиями.
Самый простой способ – покупка готовой конструкции в готовом виде, чтобы смонтировать устройство типа «сэндвич» самостоятельно. По времени такая процедура займет немногим более двух часов.
Профессионалы советуют еще один способ, при котором собственники участков за городом могут без помех собрать дымоходную внутреннюю часть трубы, воспользовавшись старой трубой для водостока. Такой метод давно оправдал себя тем, что дает в итоге отличную конструкцию из металла, как значительного по толщине, так и неспособного к прогоранию.
Для соединения трубных частей можно воспользоваться одним из двух методов:
- Соединение по конденсату, когда верхняя часть трубного отрезка должна быть вставлена в нижнюю. Однако, когда сборка проводится подобным образом, существенно возрастает способность проходной части к засорению. Причина – сажа;
- Способ, называемый «по дыму» осуществляется при установке на нижний участок трубы его верхнего отрезка. В этом случае возникает риск, что конденсат будет чаще попадать на утеплительный материал.

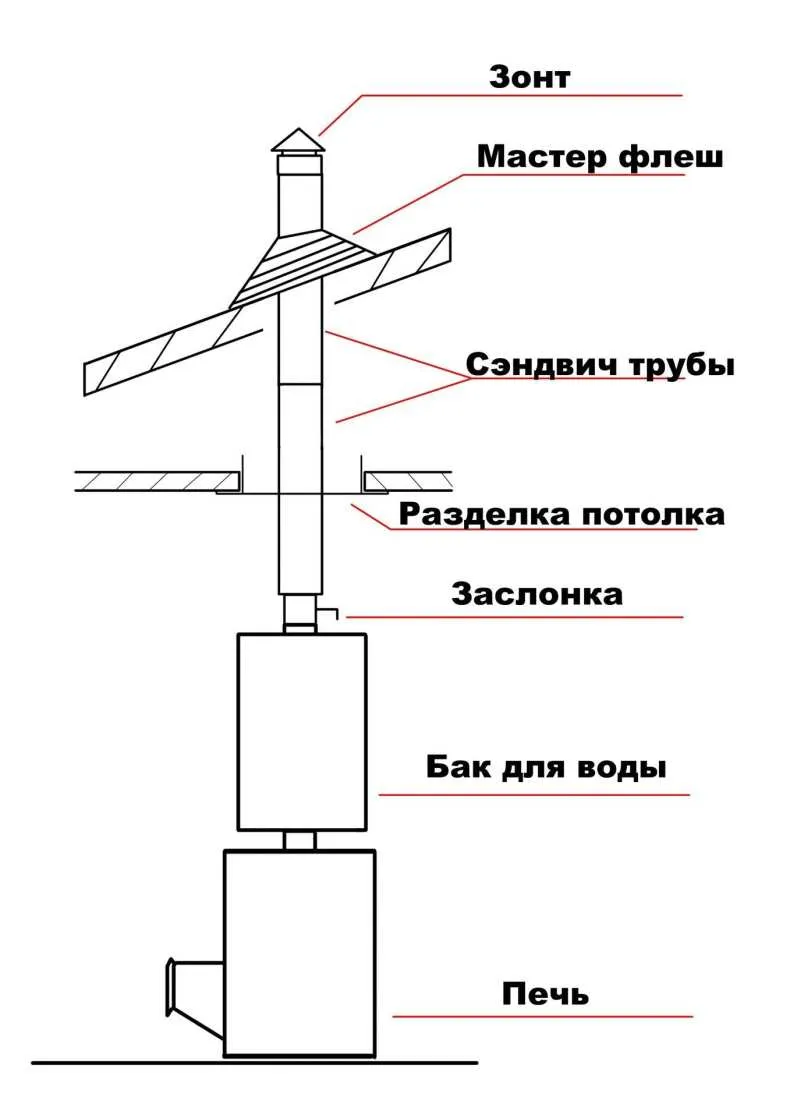

Пошаговая инструкция по сборке сэндвич-дымохода
В технологическом процессе установки дымоходного устройства есть свои особенности. Поэтому до начала монтажа необходимо хорошо подготовится, чтобы самостоятельно собрать агрегат без лишних проблем.
Порядок проведения сборки следующий:

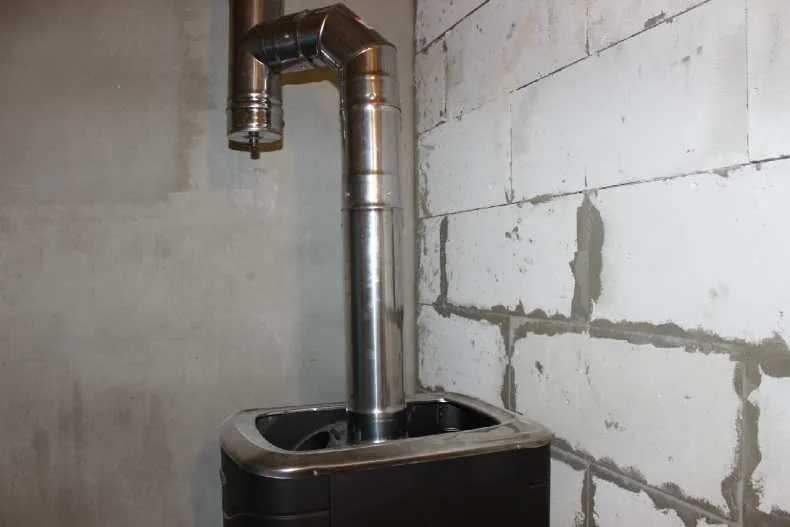

- Если выбран способ «по дымовому варианту», то необходимо без утеплительного материала надеть отрезанную трубу на выход патрубной части. Заслоночное устройство шибера монтироваться будет либо до него, либо после. Стыковые соединения, которые получились в конструкции должны быть герметизированы. Для этого на практике применяют средство с отличными жаропрочными характеристиками;

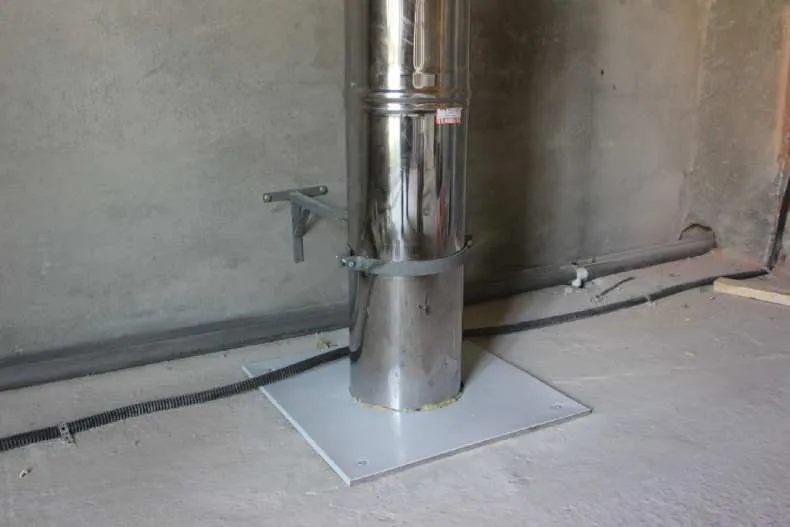

- Берется стартовый элемент, который должен быть закрытым с нижней стороны. Его предстоит надеть плотно на полученный отрезок в начале. Монтаж проводится точно также как в первом случае – по дыму;

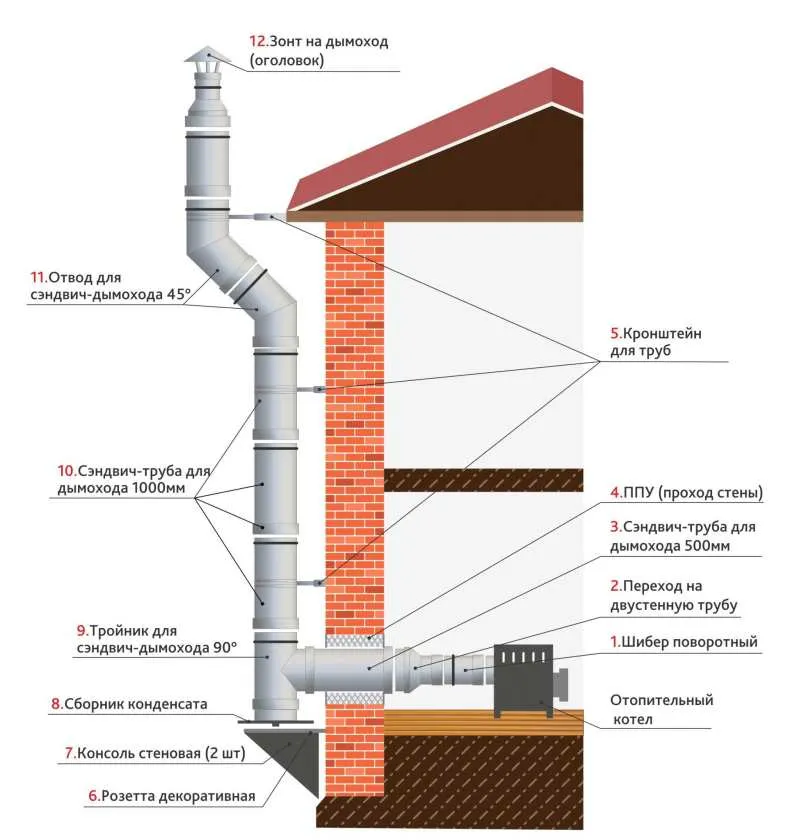

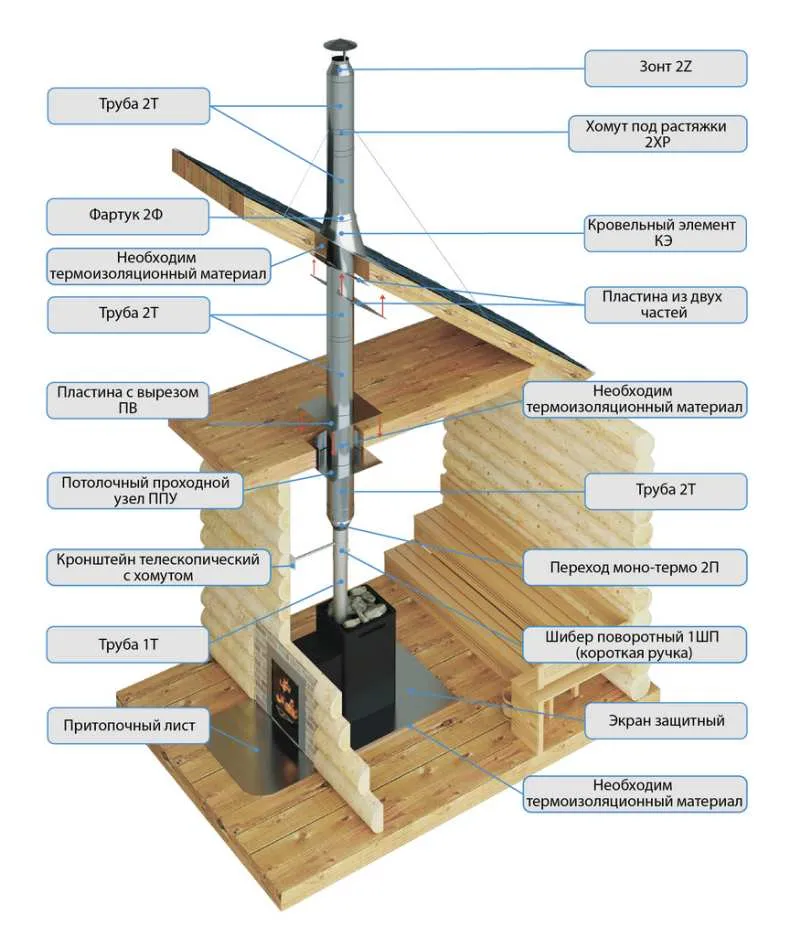

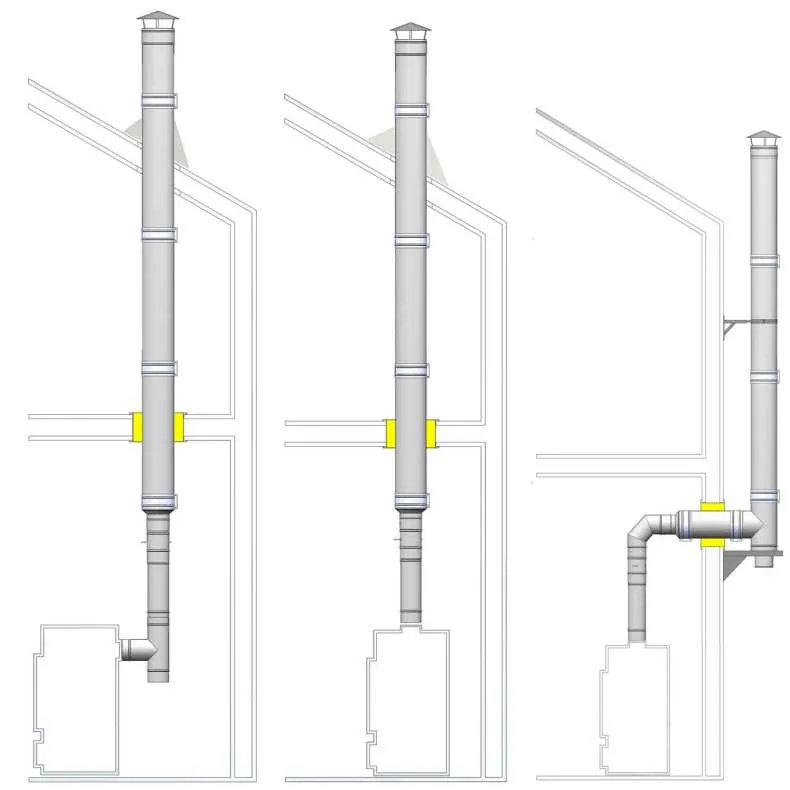

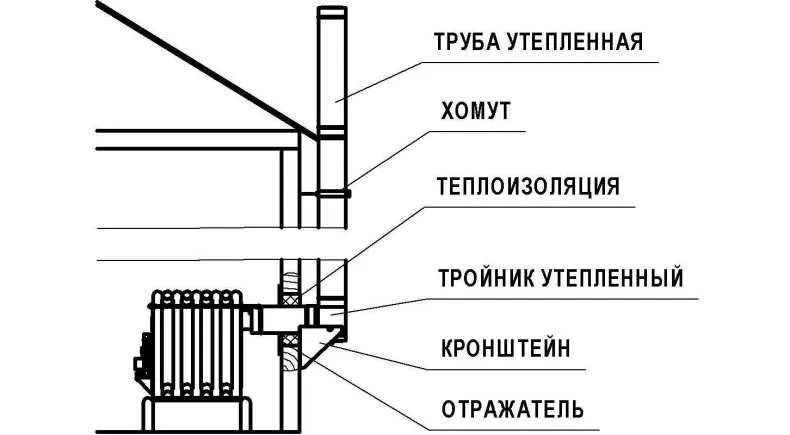

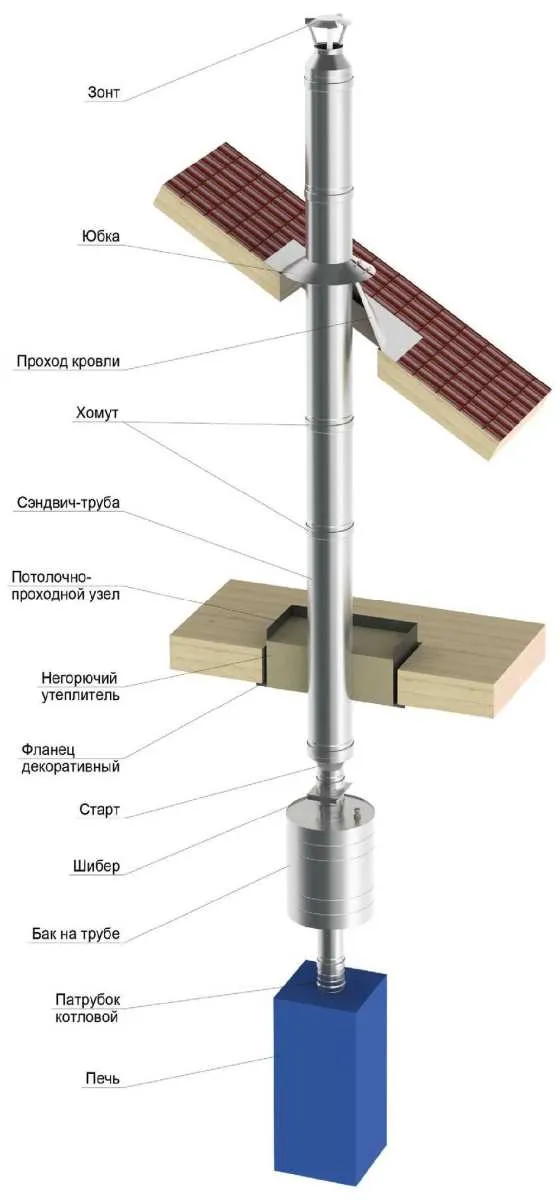

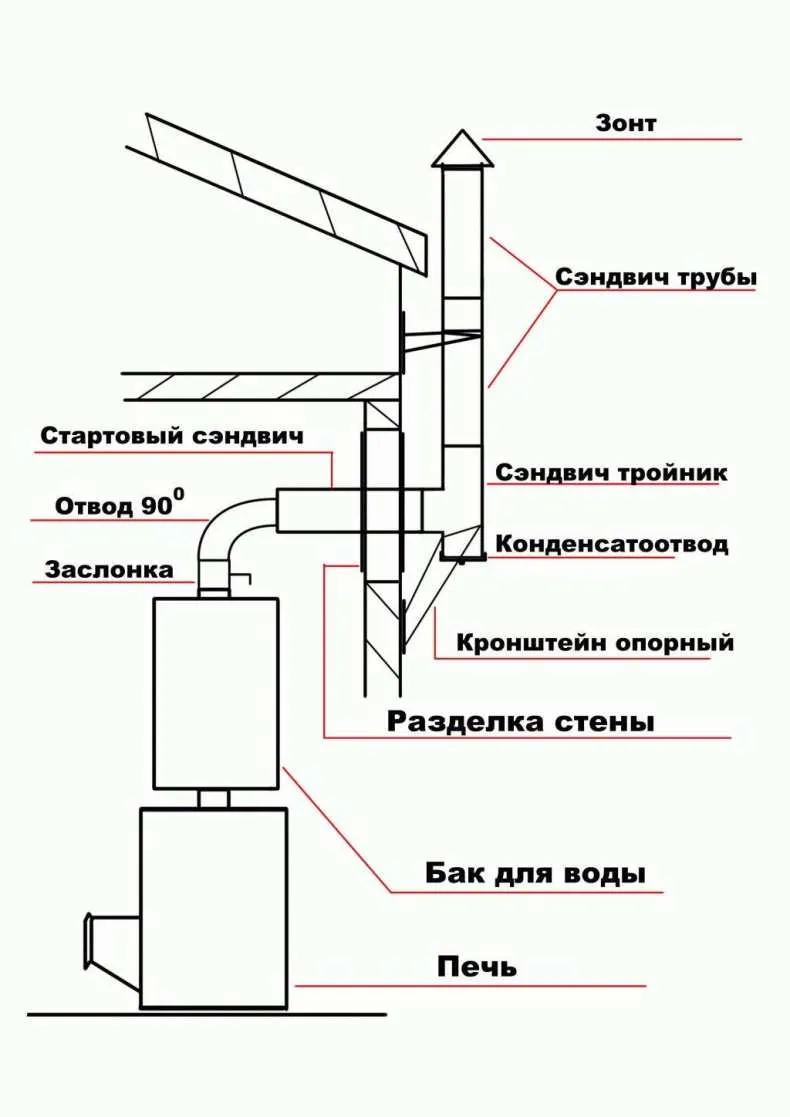

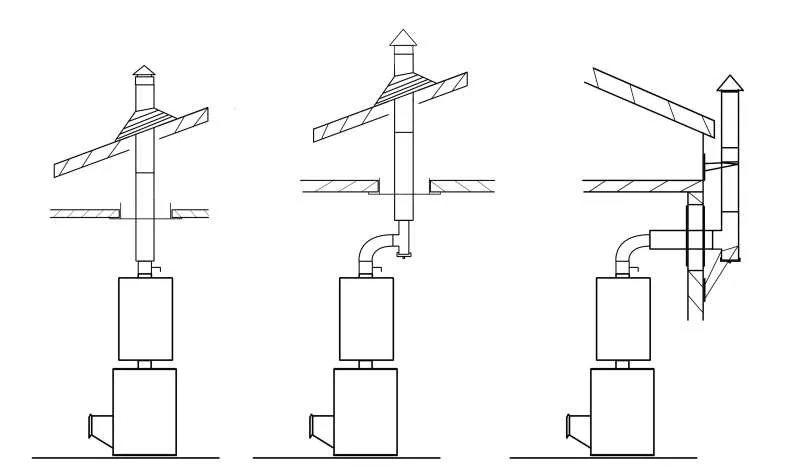

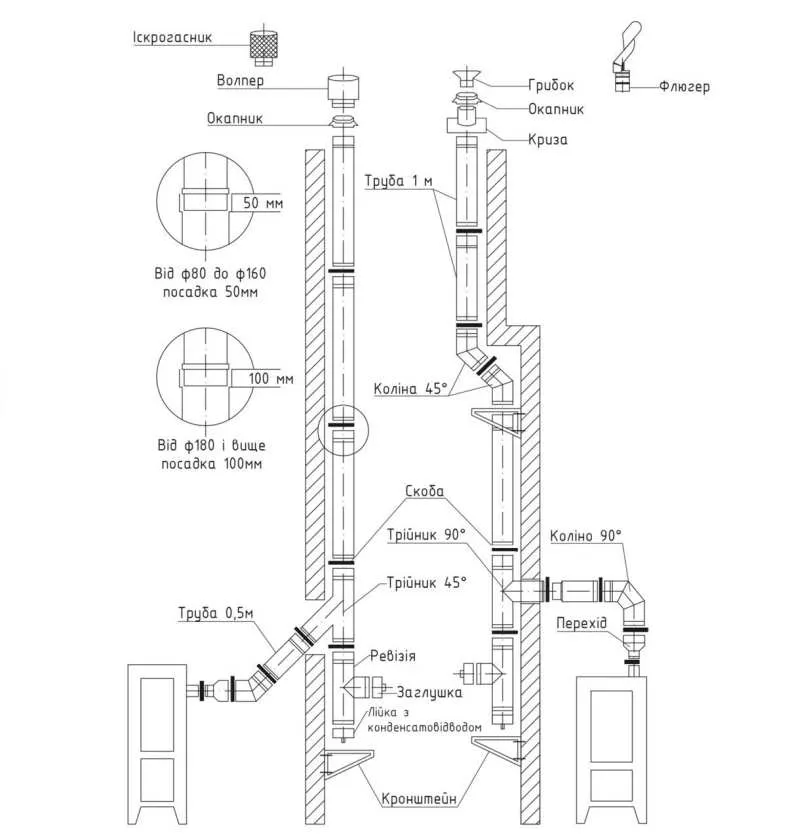

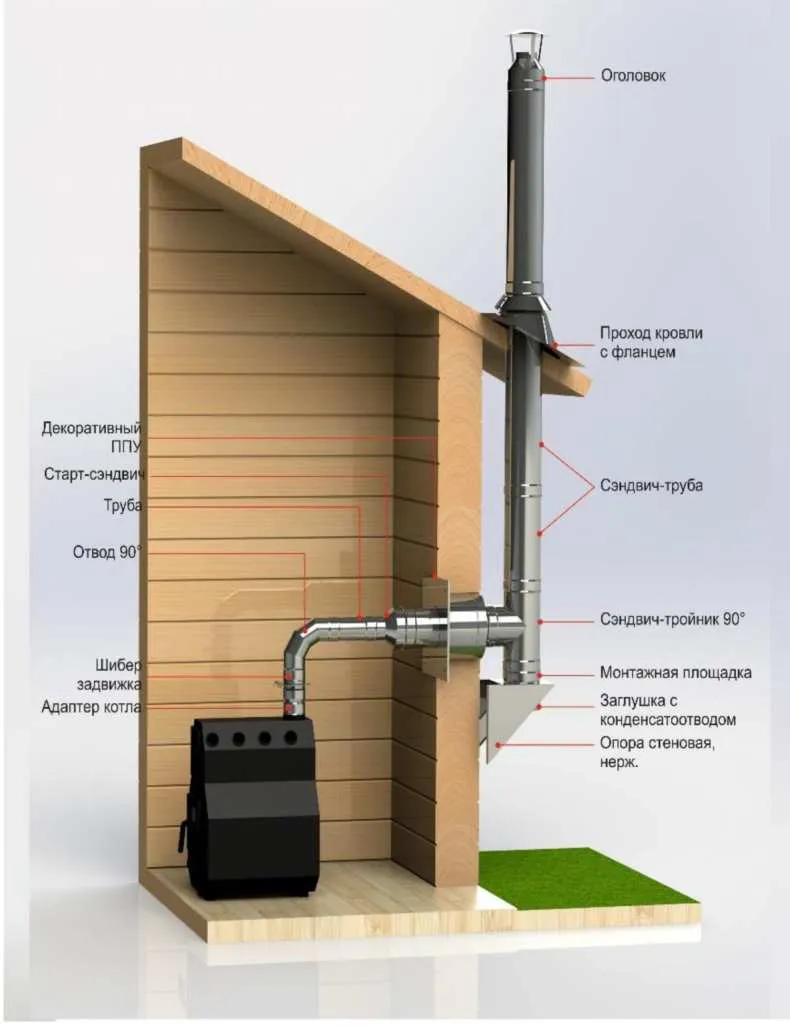

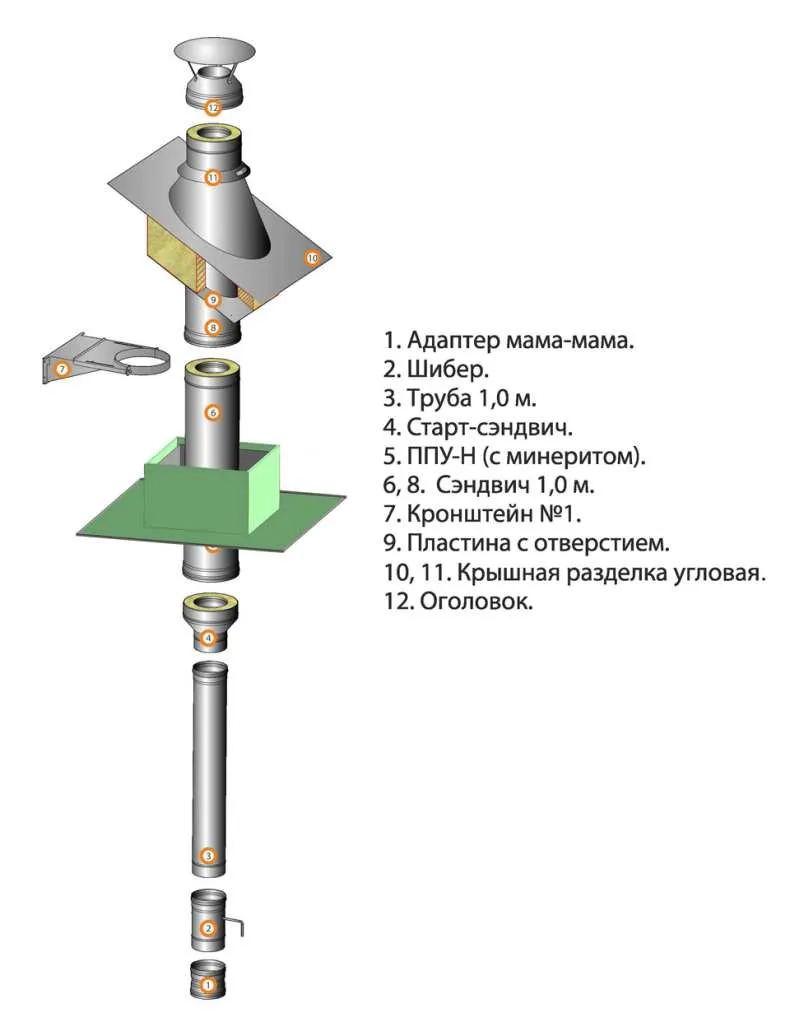

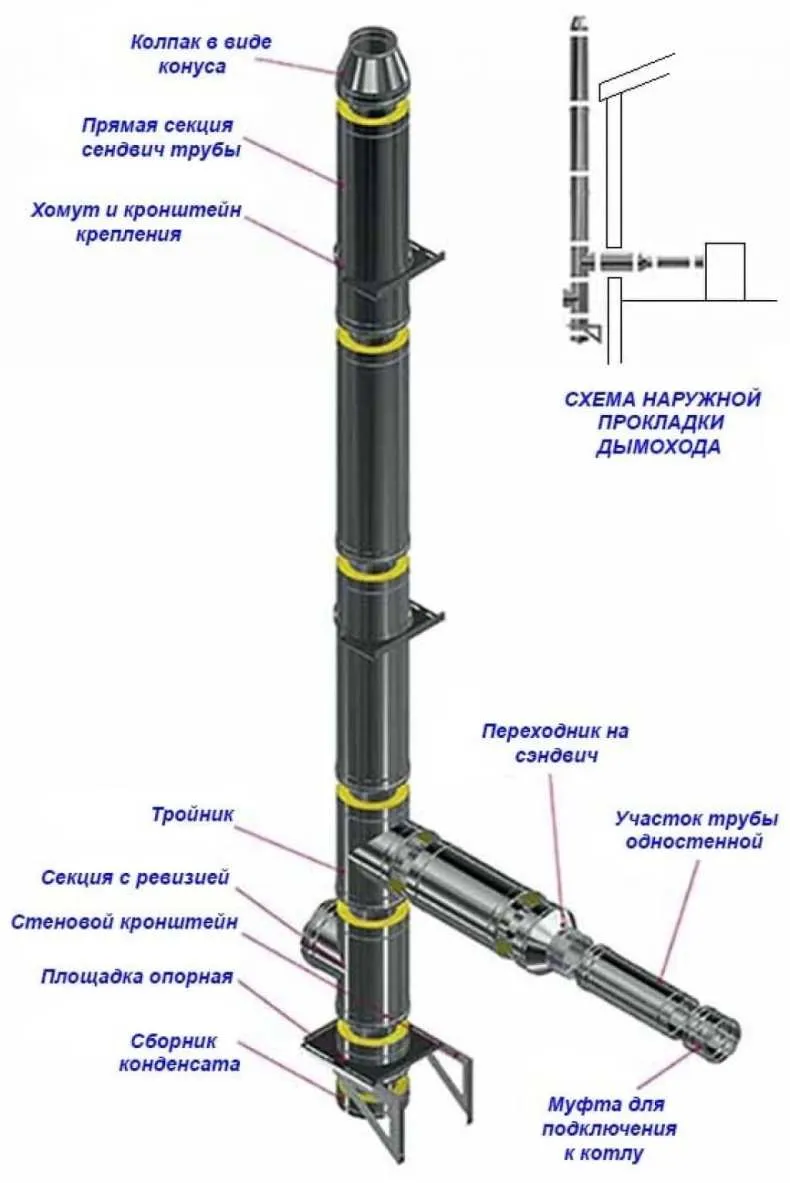

- Теперь необходимо соединить последовательно все составляющие, входящие в конструкцию дымохода. Процедуру стоит проводить в соответствии со схемой;
Трубы наряду с коленными частями монтируются «по конденсатному признаку». Стыки подлежат обязательной герметизации, кроме того что их дополнительно перетягивают при помощи хомутов.

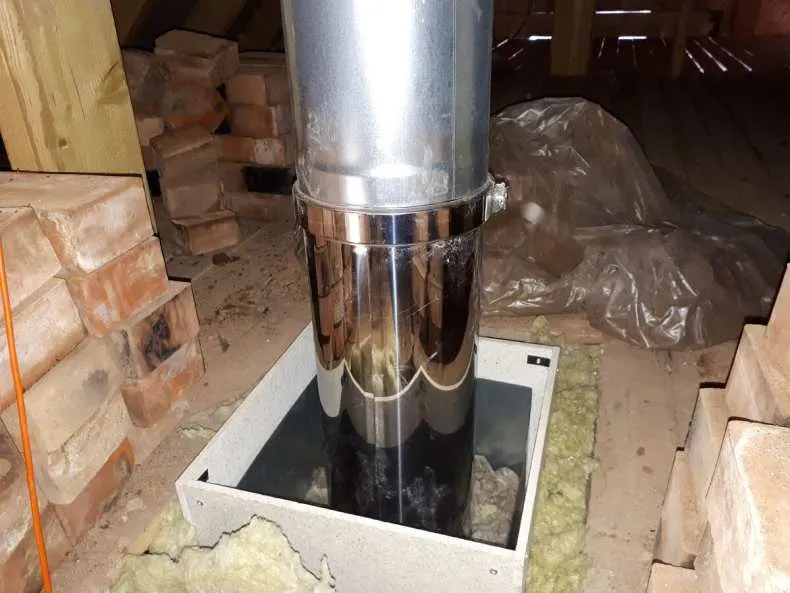

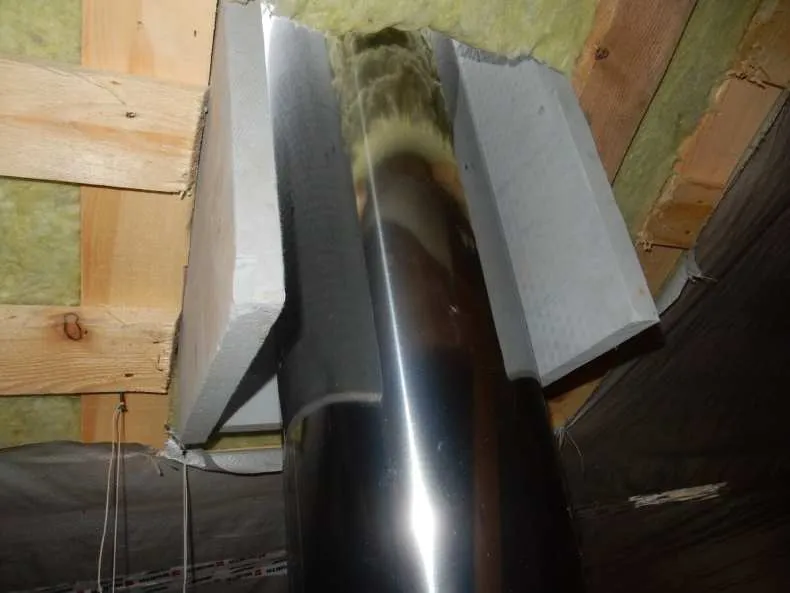

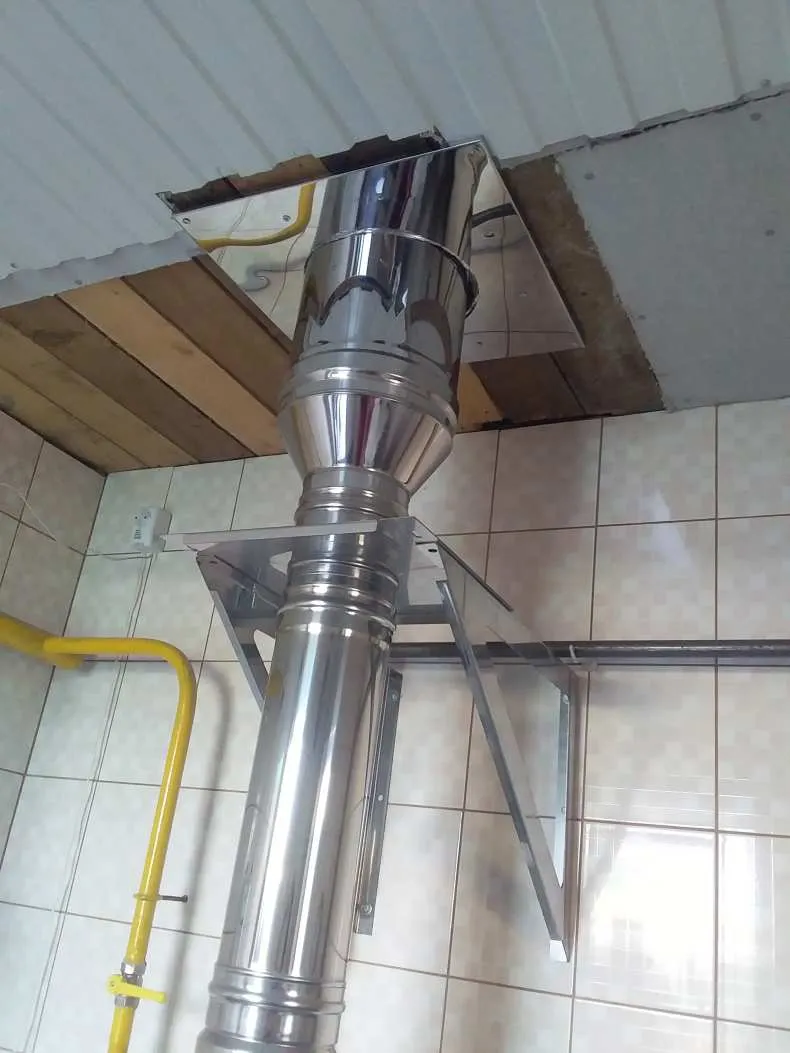

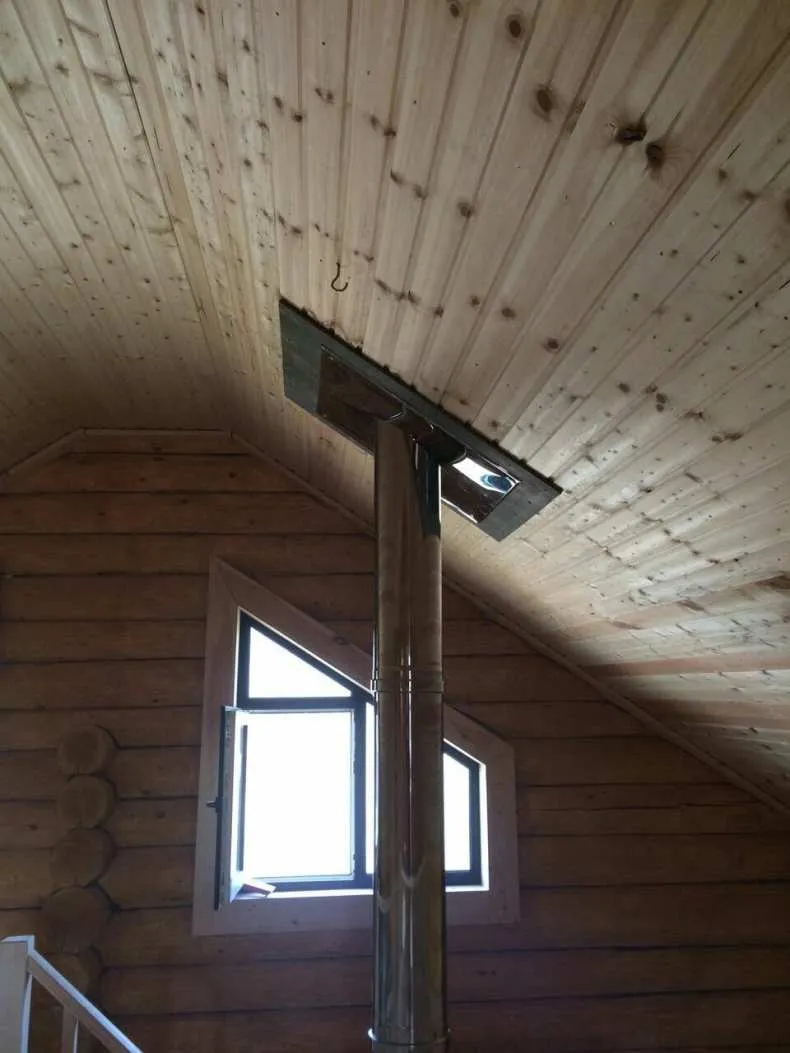

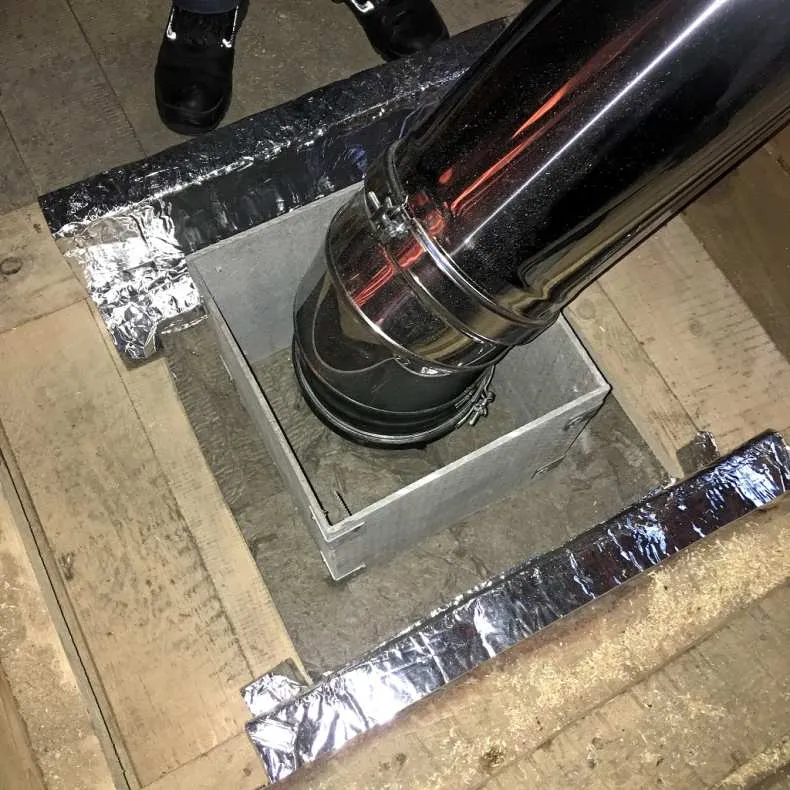

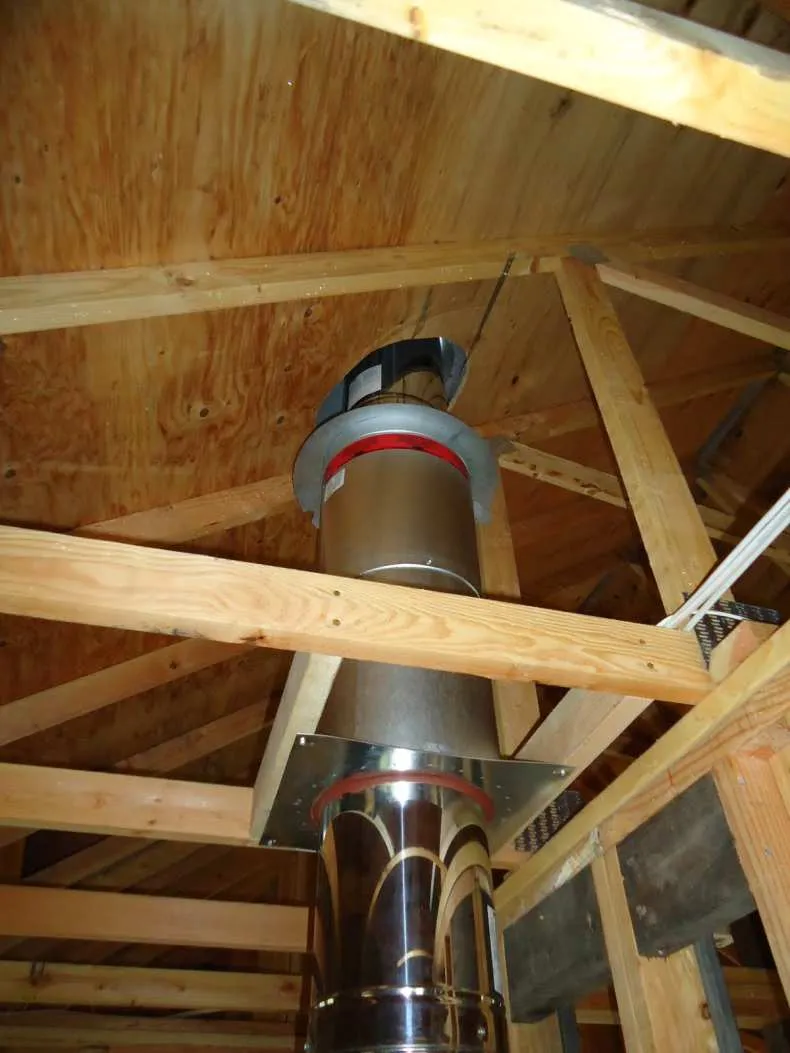

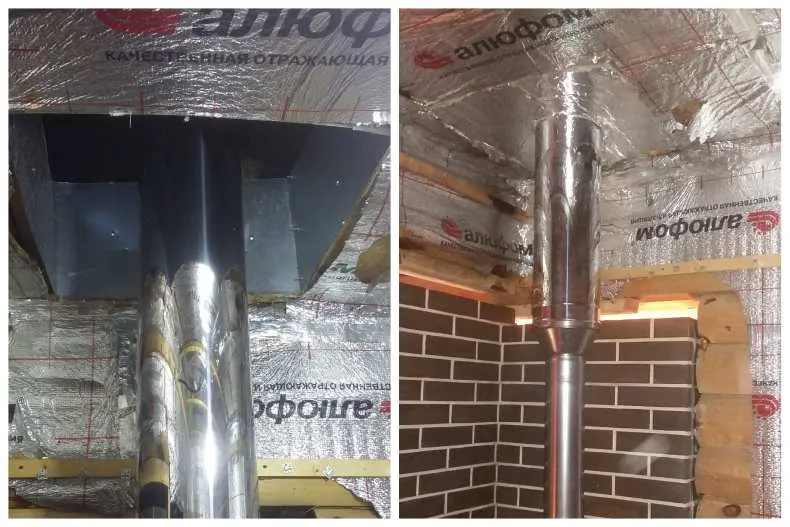

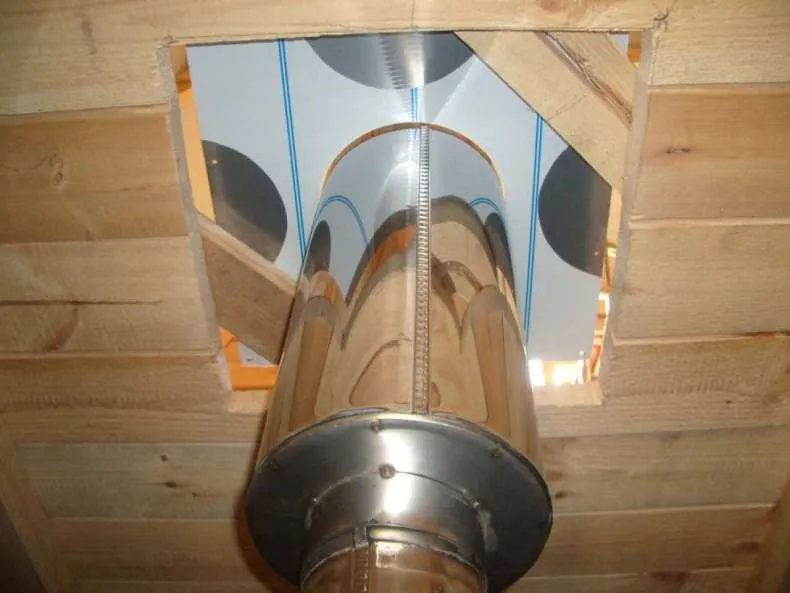

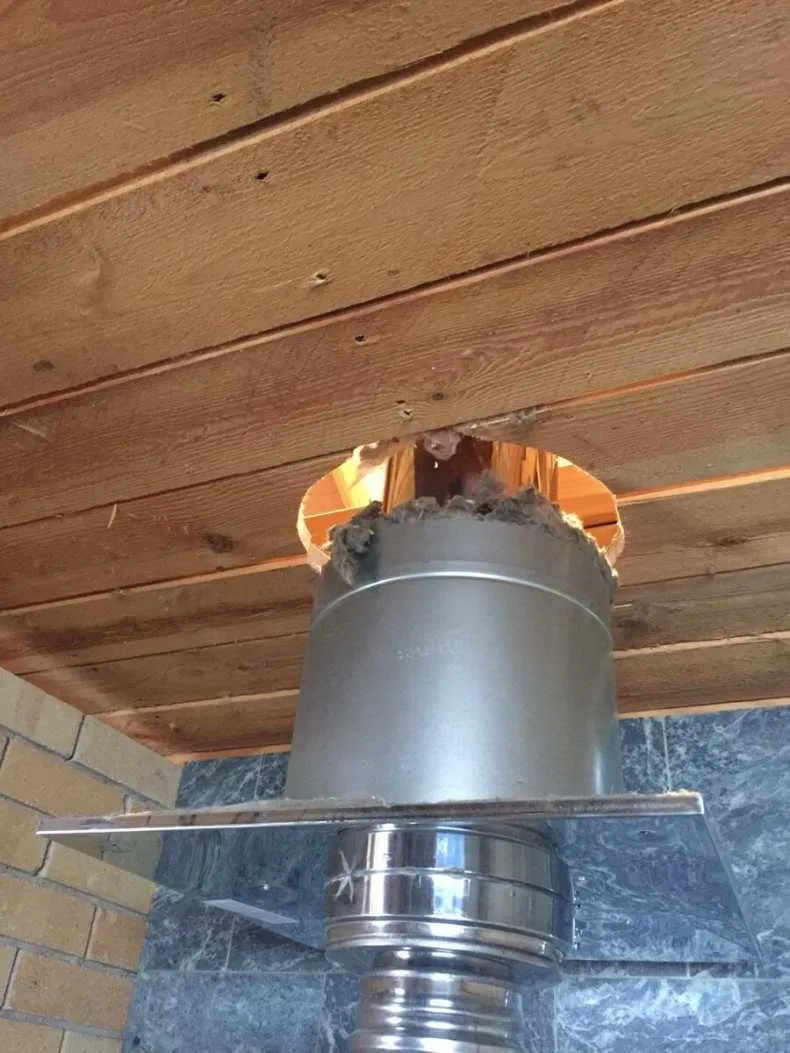

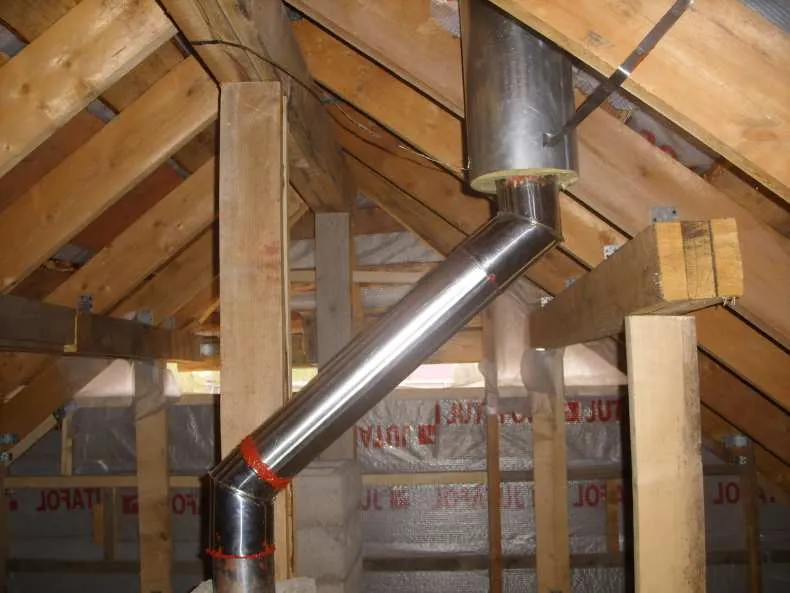

Правильный проход перекрытия
Противопожарная безопасность всегда стоит на первом месте. Для соблюдения соответствующих правил во время собственноручной сборки устройства для отвода дыма, важно правильно пройти перекрытие.

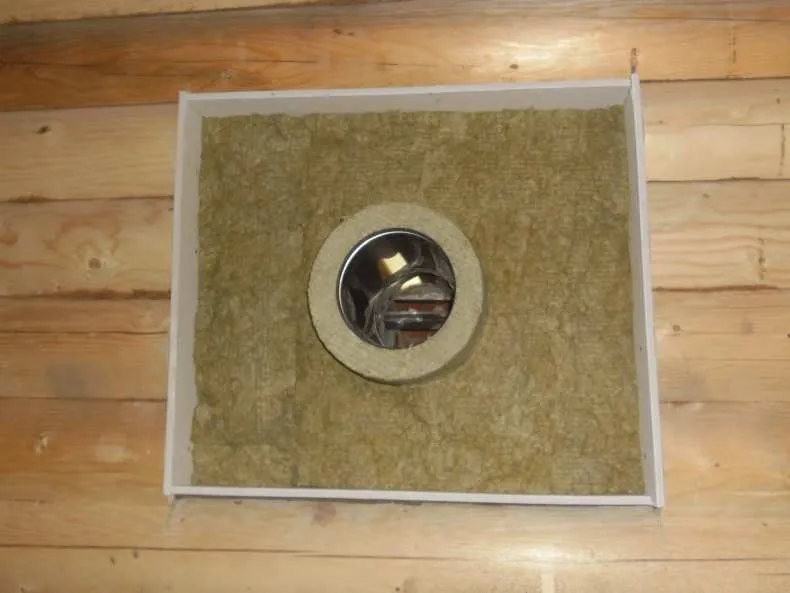

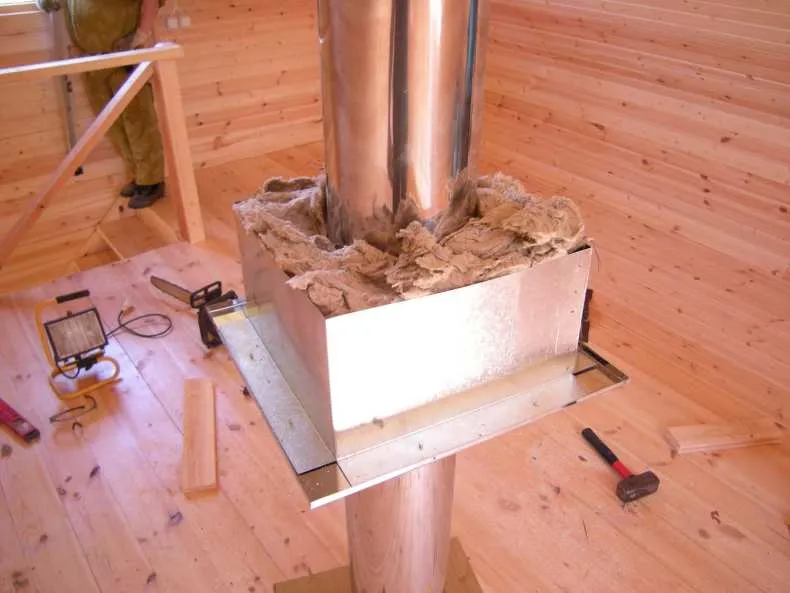

- Здесь потребуется короб для обустройства прохода. Он может, без проблем, выполнен самостоятельно из стали с оцинковкой. Диаметр трубного отрезка должен оказаться немного больше, чем размер отверстия для входа.
- Базальтовая вата, поверхность которой фольгирована, должна быть наклеена на патрубок с внутренней стороны. Все части патрубка, которым в процессе дальнейшей эксплуатации предстоит соприкасаться с деревянными поверхностями перекрытий, должны быть с закрепленными кусками базальтового материала.

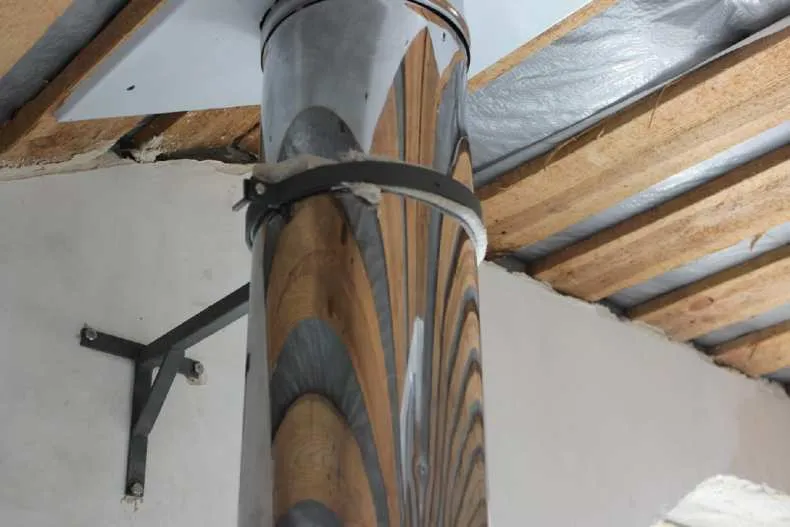

Нередко при продаже проходники уже входят в комплектацию устройства дымохода. Довольно часто при монтаже труб, их прикрепляют к жесткой конструкции при помощи хомутов, или собирают непосредственно внутри перекрытия, используя разгрузочные платформы.

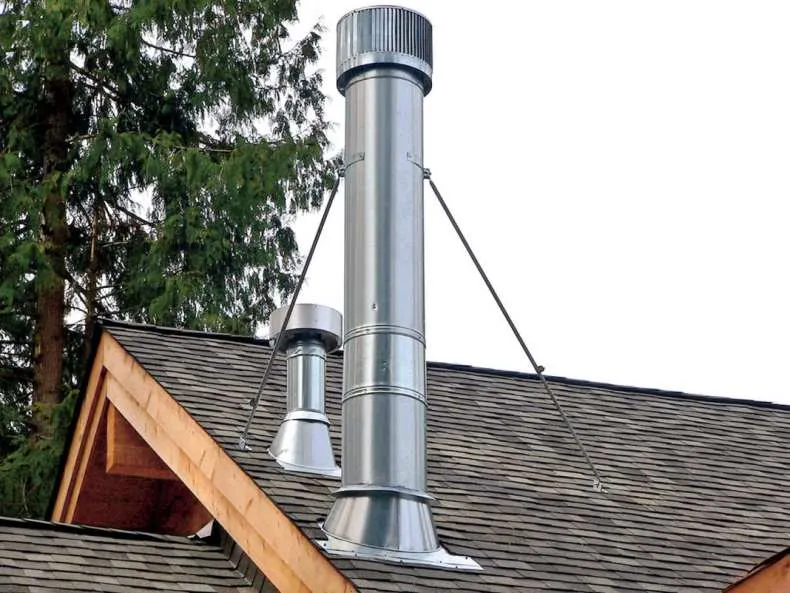

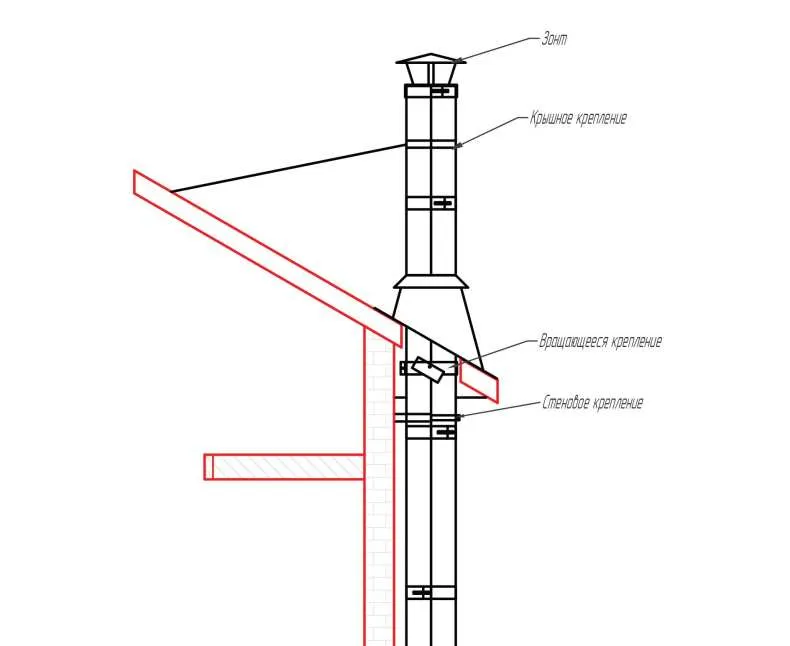

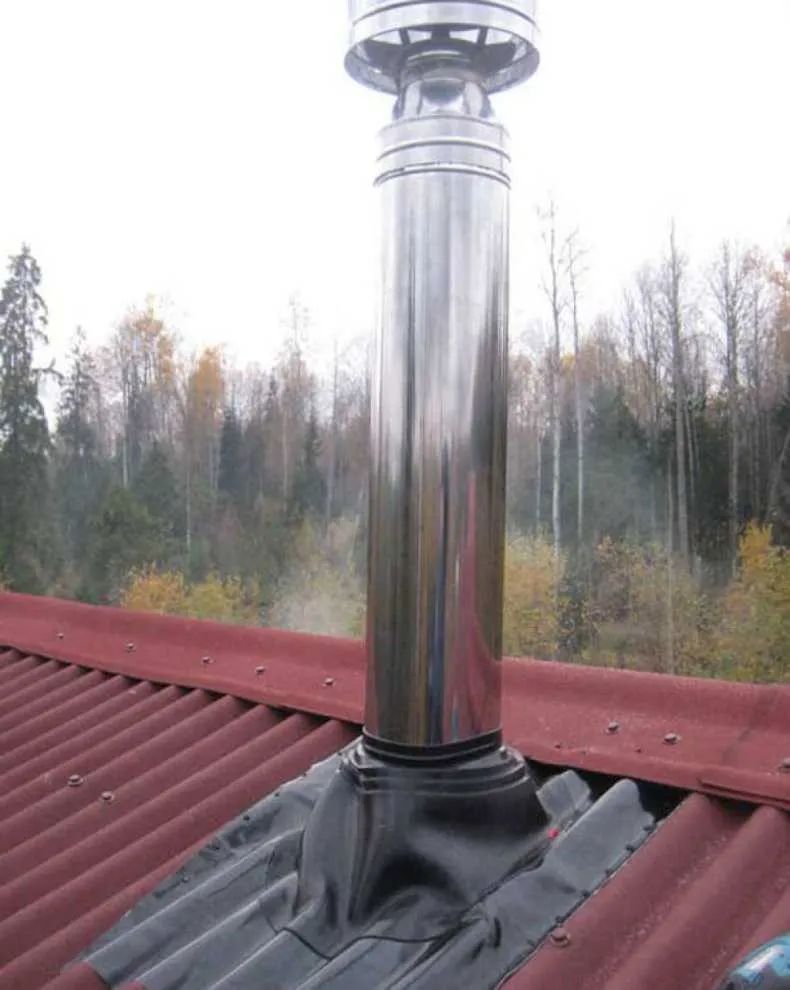

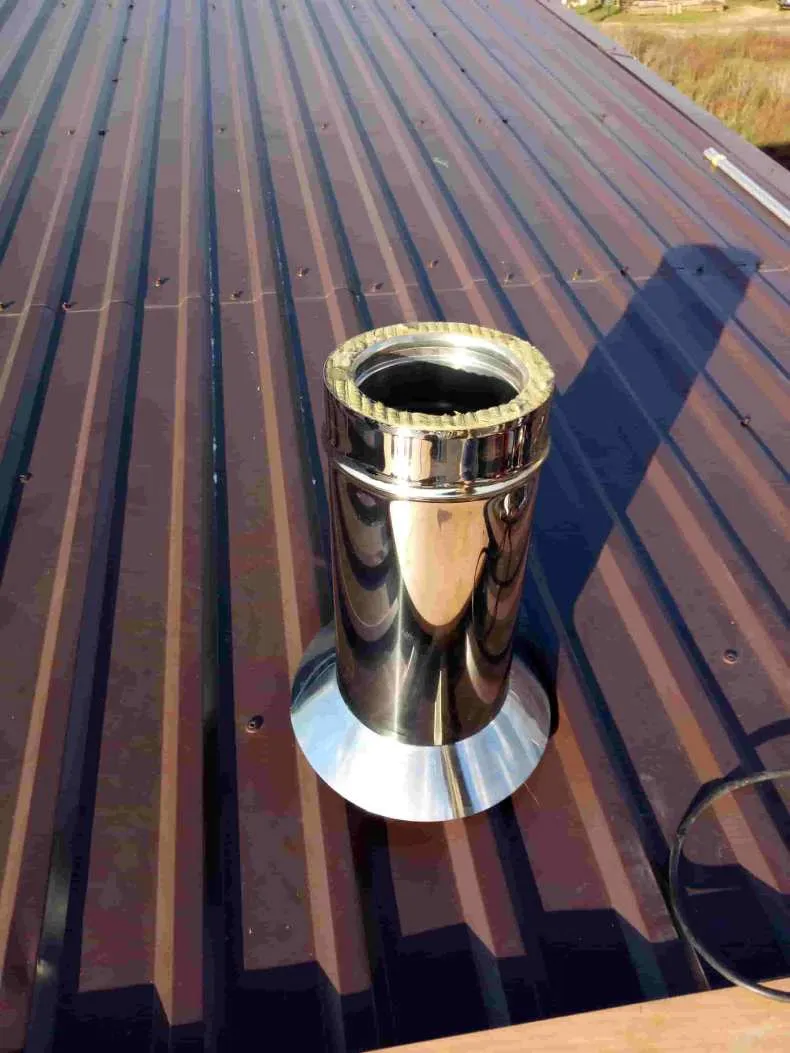

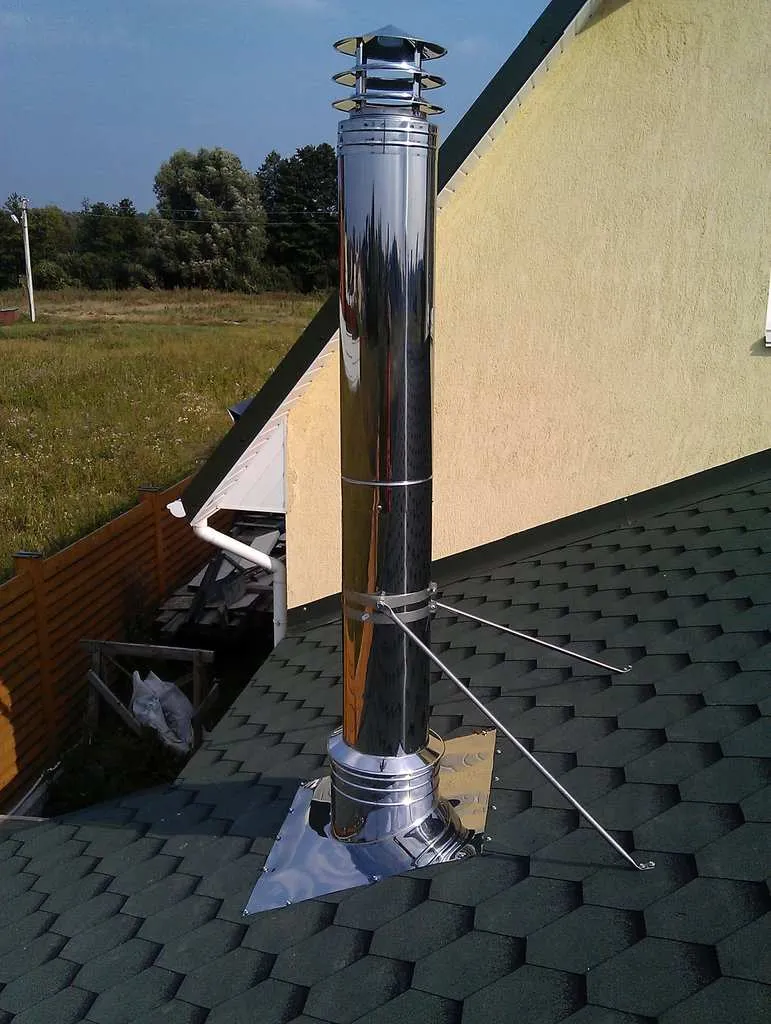

Правила вывода на крышу

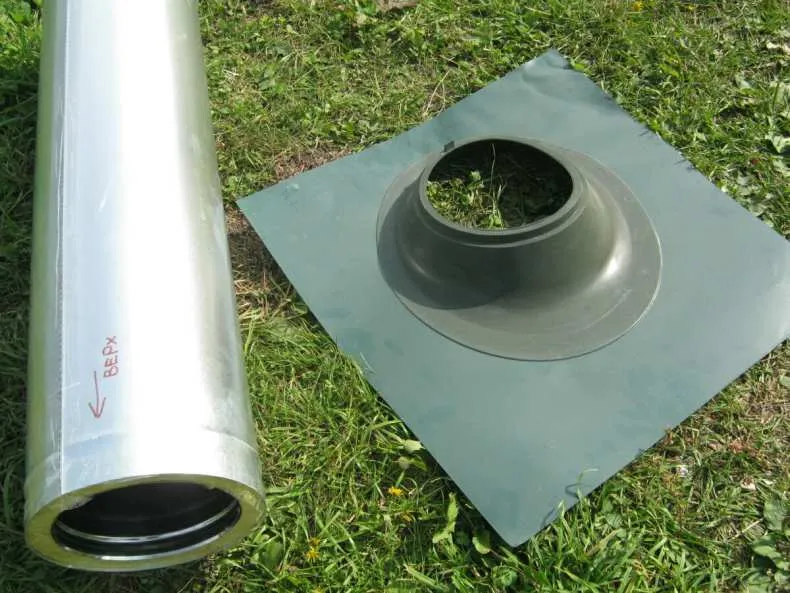

Продолжить сборку дымохода из сэндвич трубы предстоит через кровлю. Есть такой элемент – крышная разводка (разделка). Эта специальная конструкция, которую нетрудно будет купить в специализированном магазине для реализации стройматериалов.
До того, как провести правильный выбор предстоит замерить угол, в соответствии с которым наклонена стропила.
- После предварительного проведения разметки, в кровельной части проделывается отверстие. Его диаметр должен позволять трубе свободно входить и выходить.
- Разделку по краям необходимо заправить либо под конек, либо под материал кровли. Фиксация листа под крышей проводится с внутренней стороны.

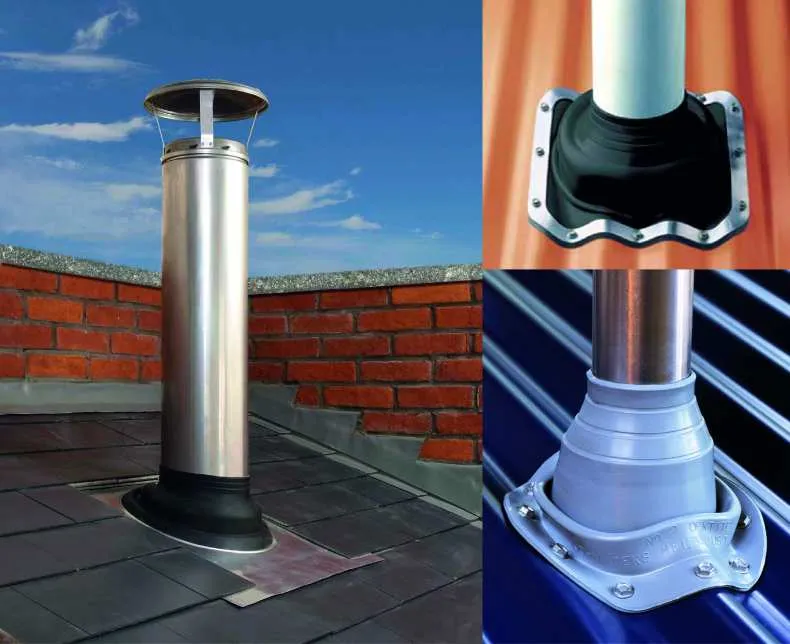

- Теперь необходимо соединить с разделкой трубу для дымоотвода и установить фартук. Дымоход потребуется нарастить таким образом, чтобы он стал необходимой длины.
Если смотреть нормативные требования, то над областью конька выступ конструкции должен составлять не меньше полуметра.

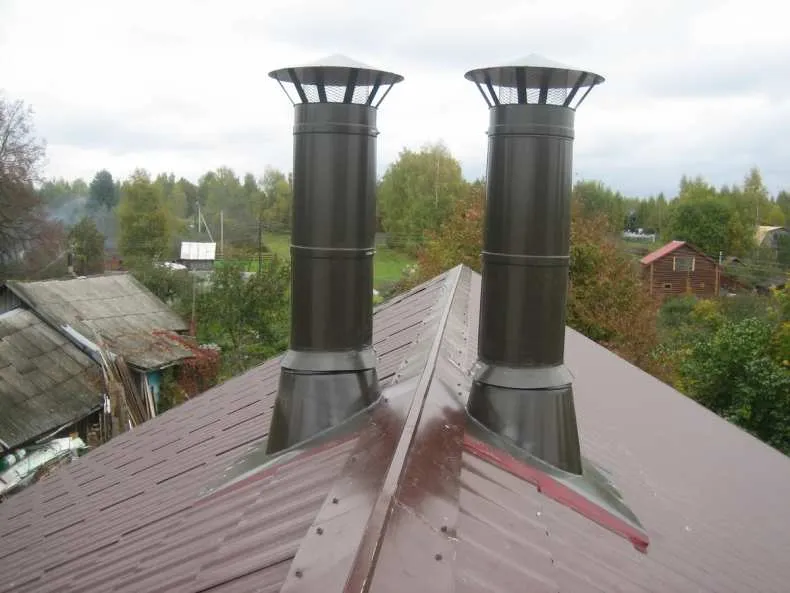

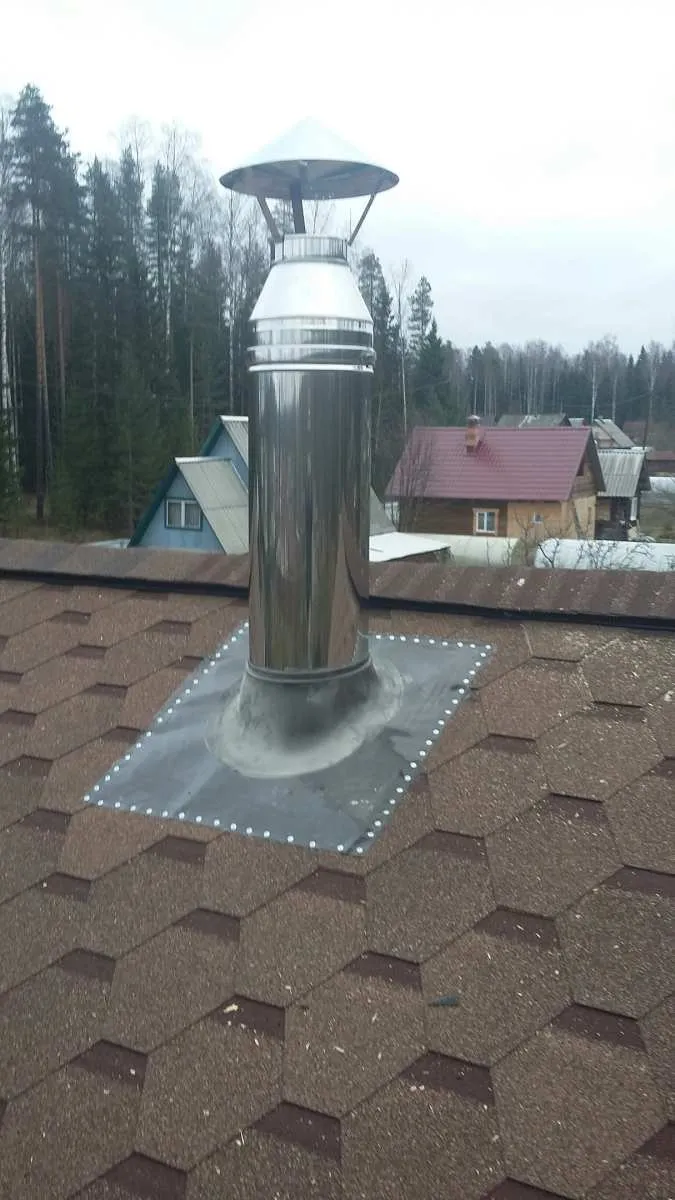

Заключительным этапом считается установка на трубу, как грибка, так и искрогасителя.

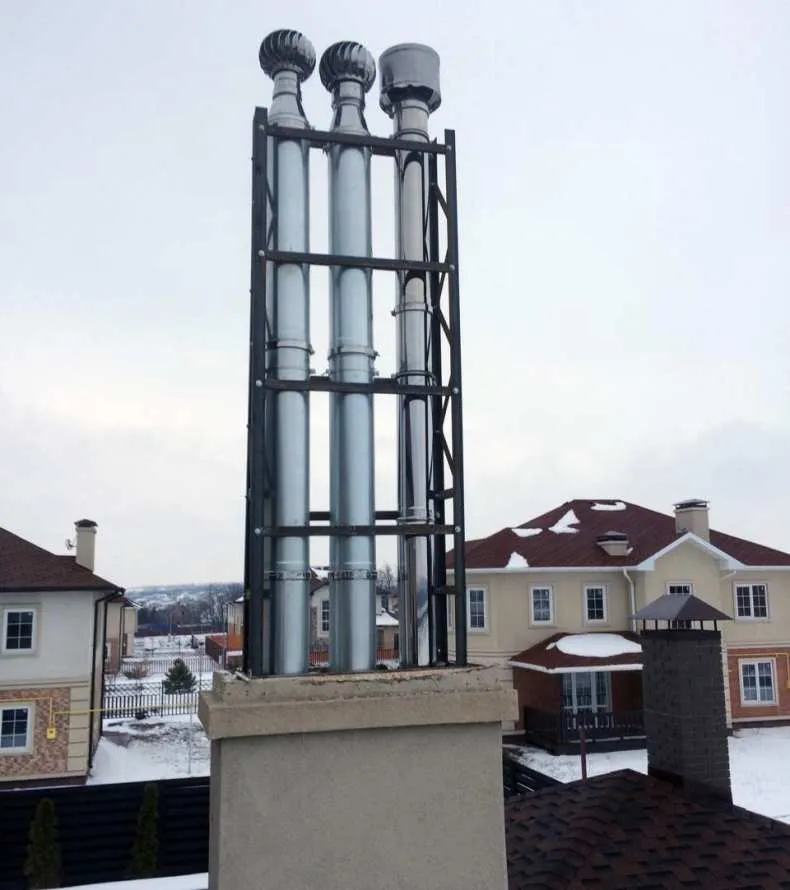

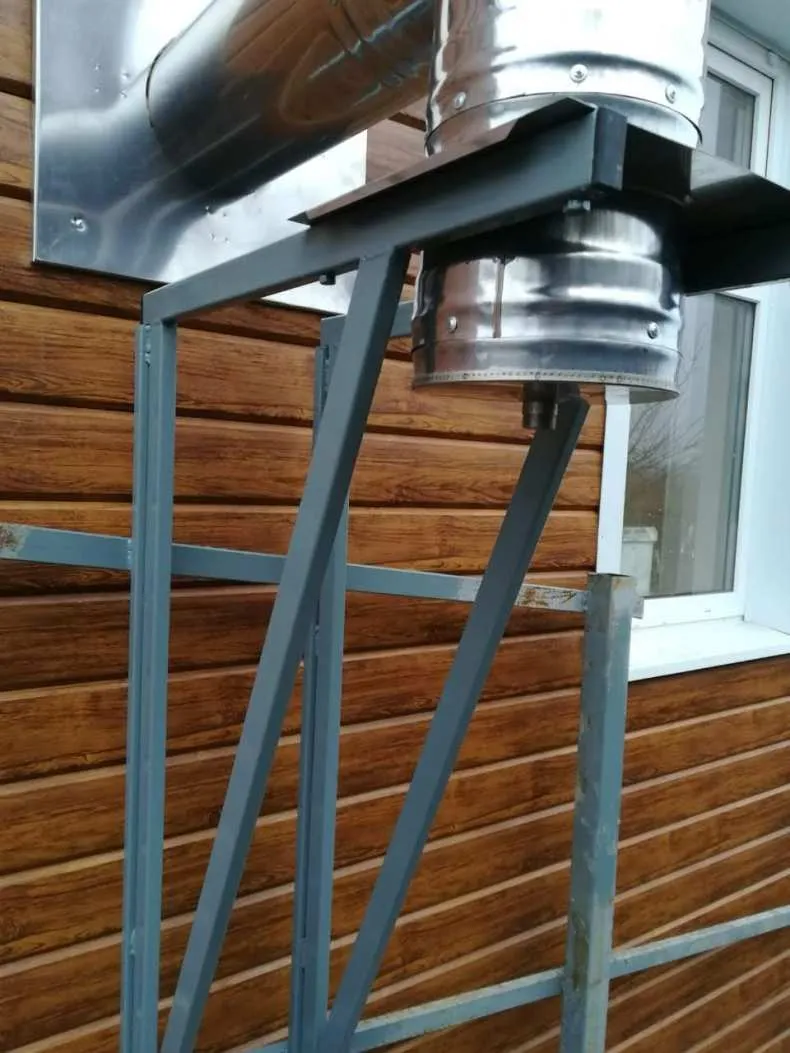

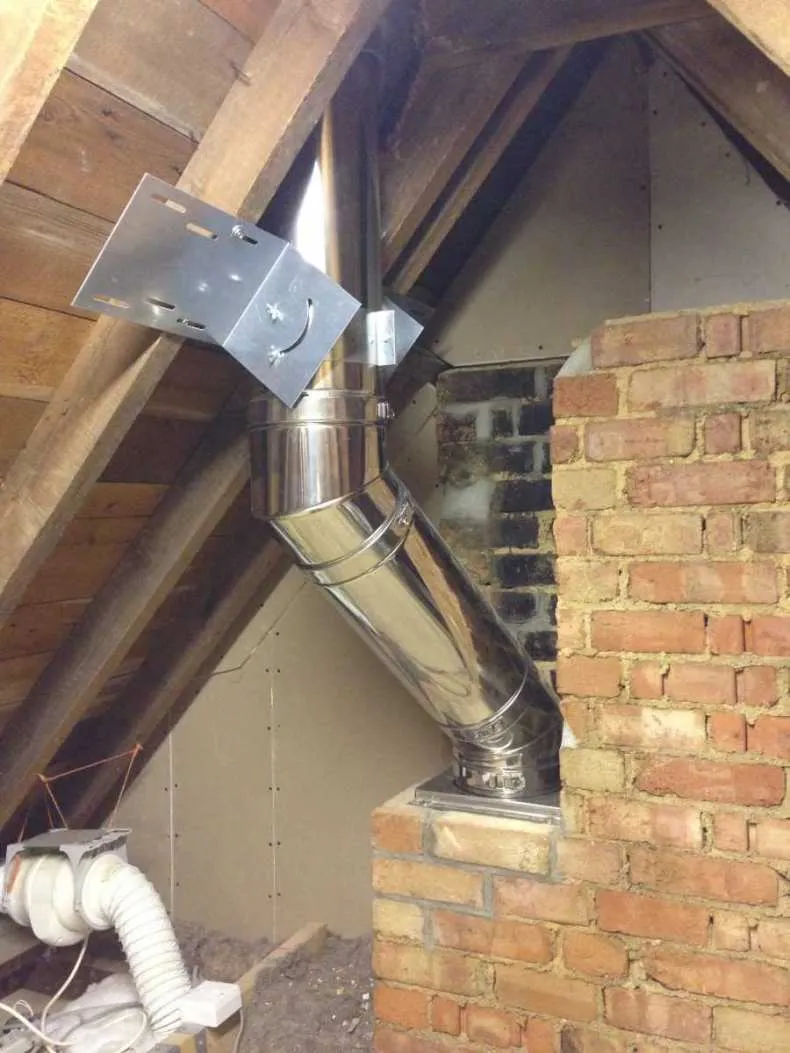

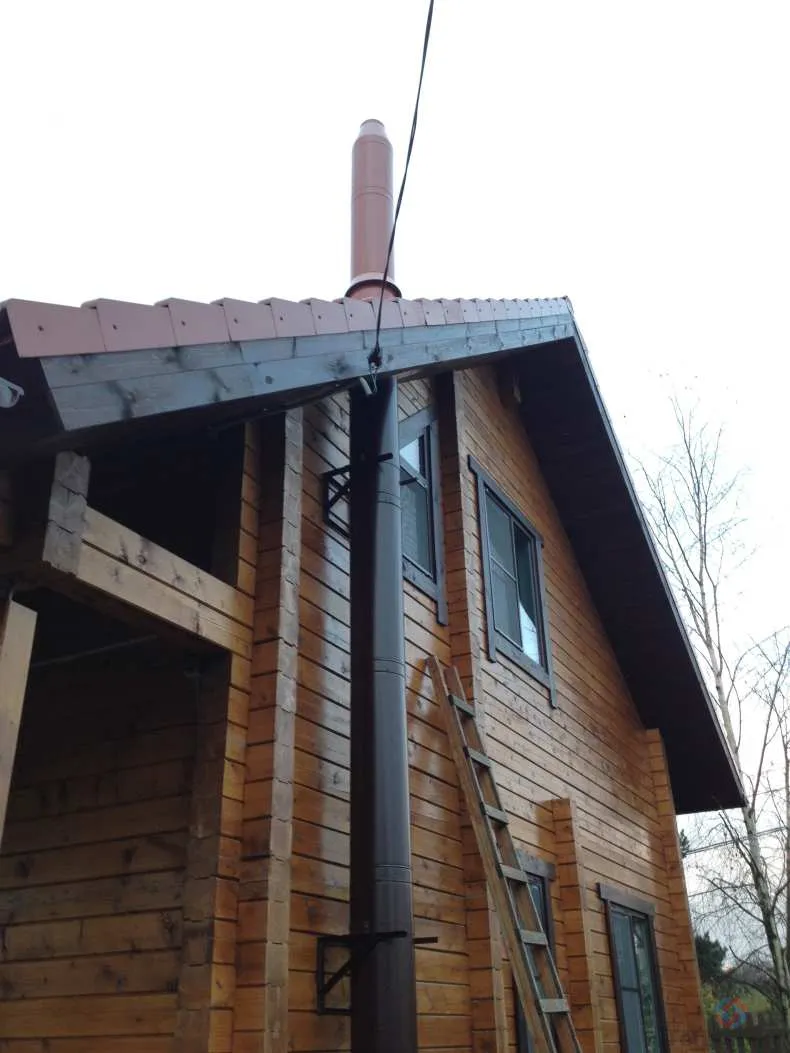

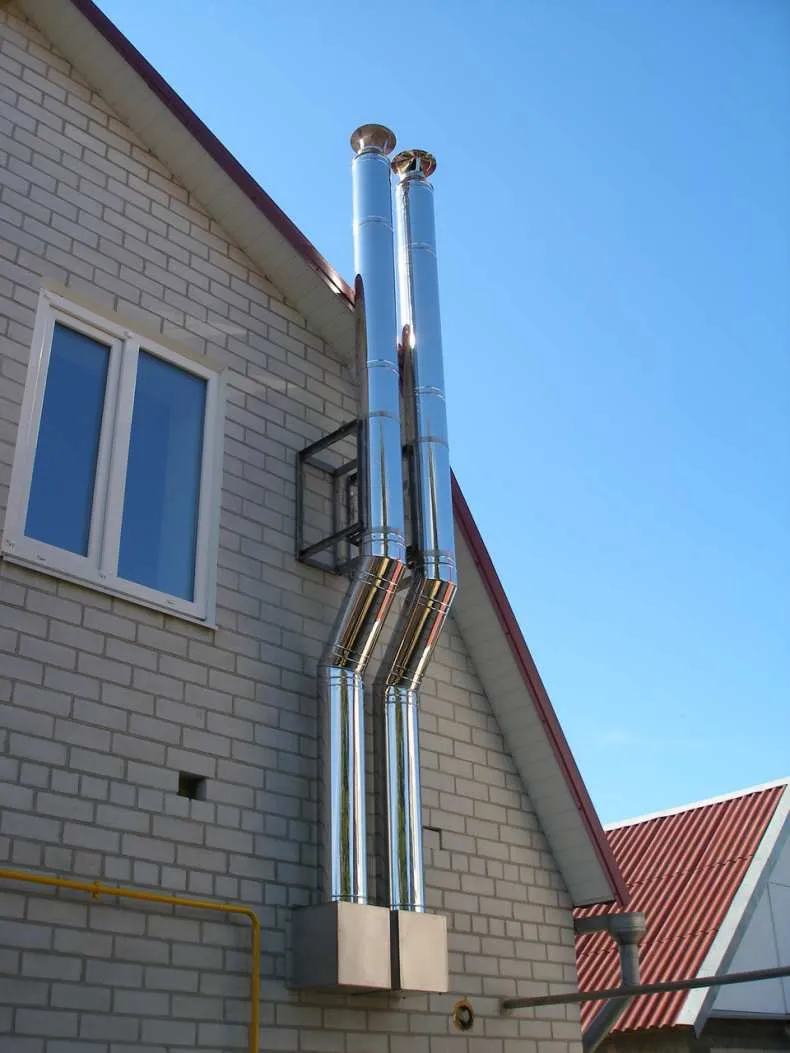

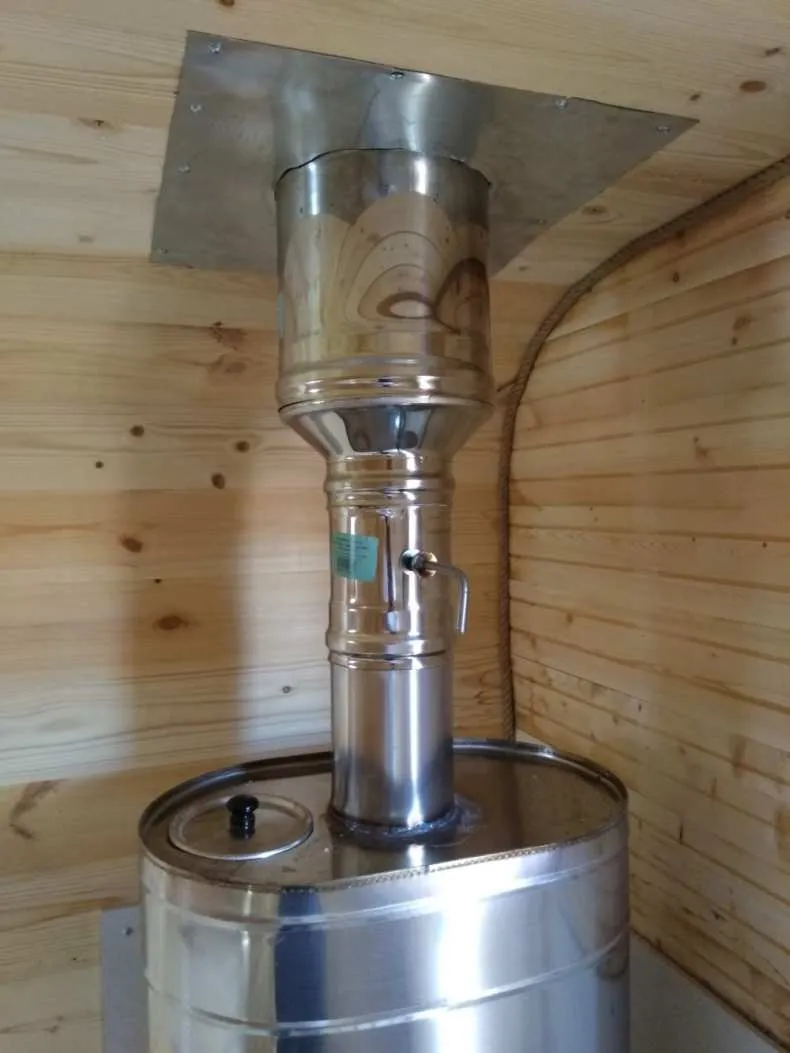

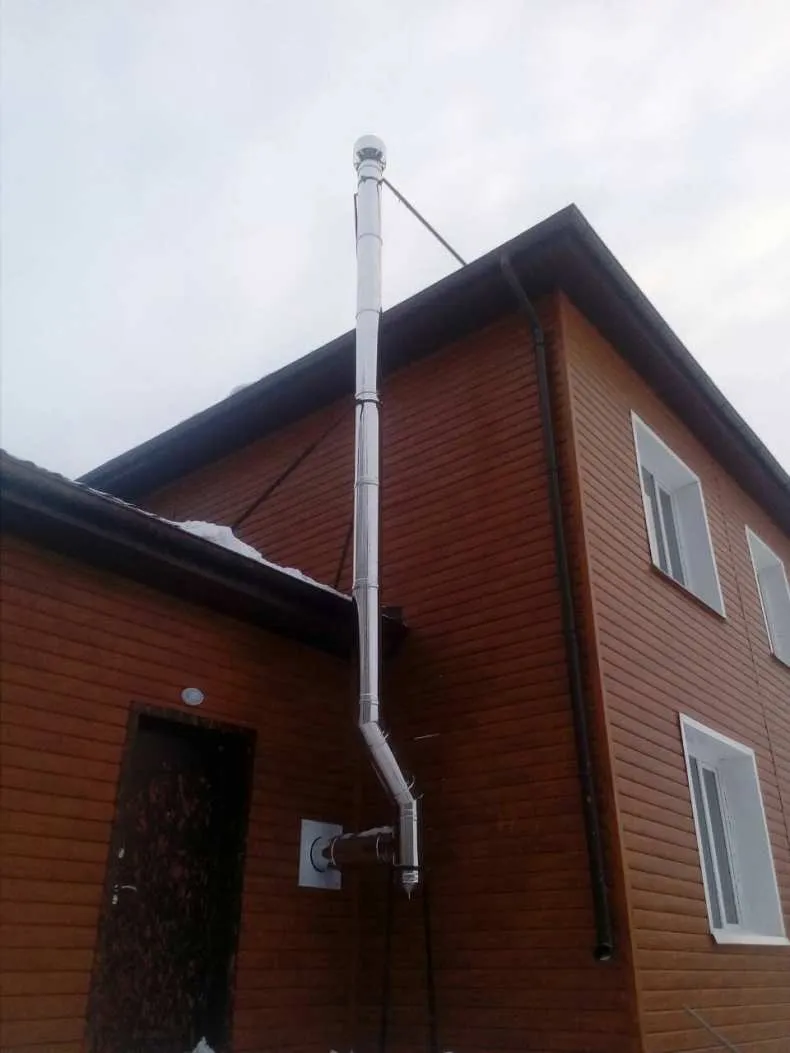

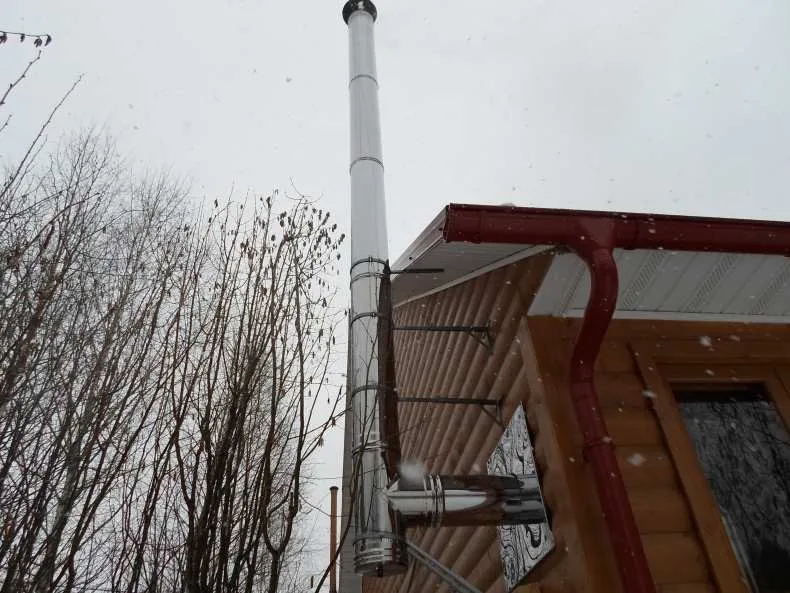

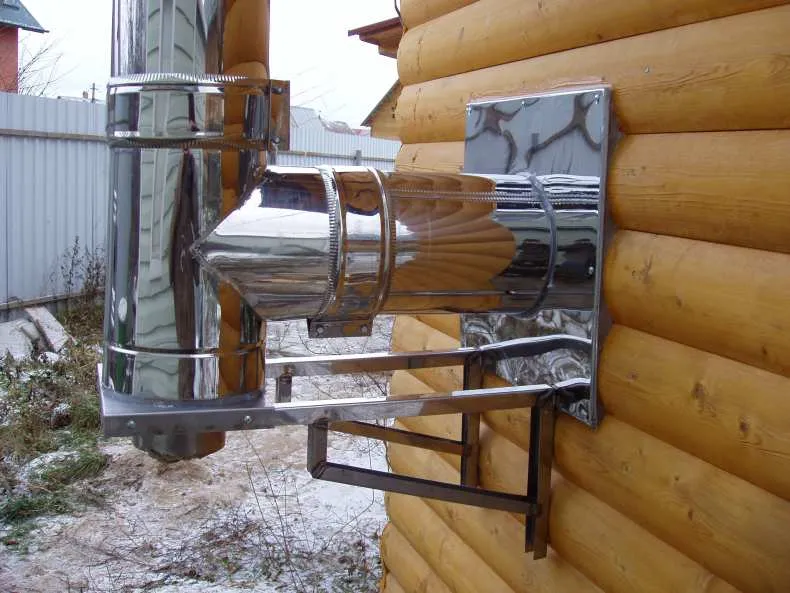

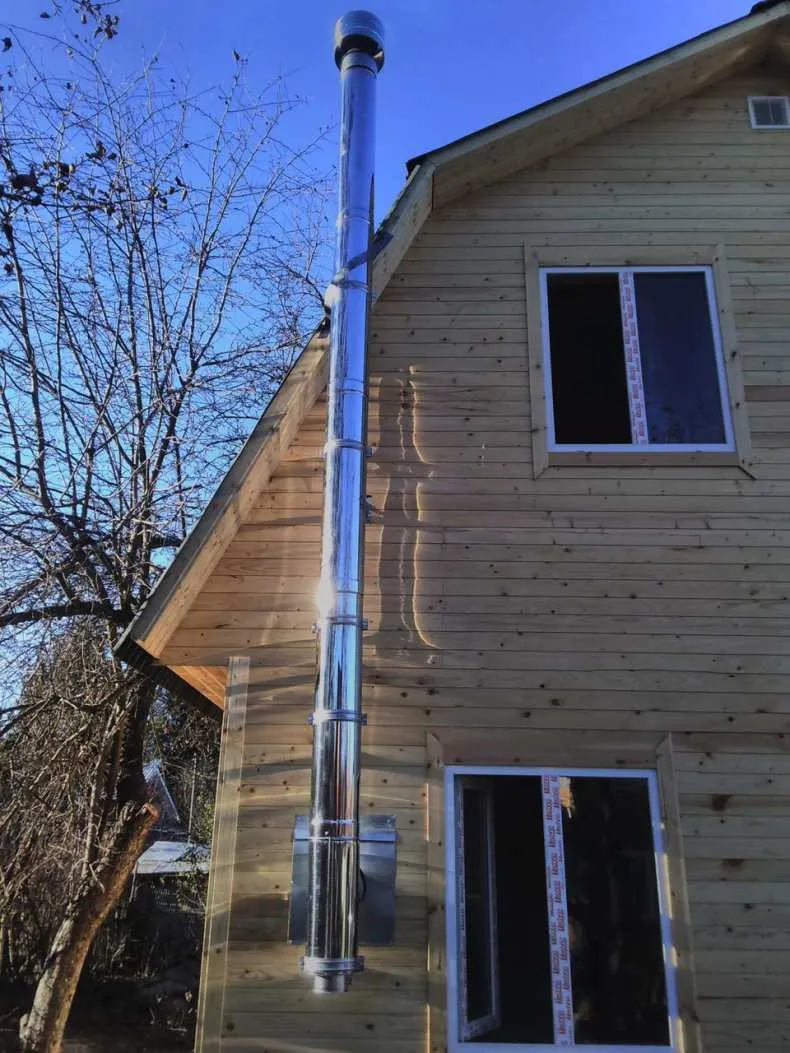

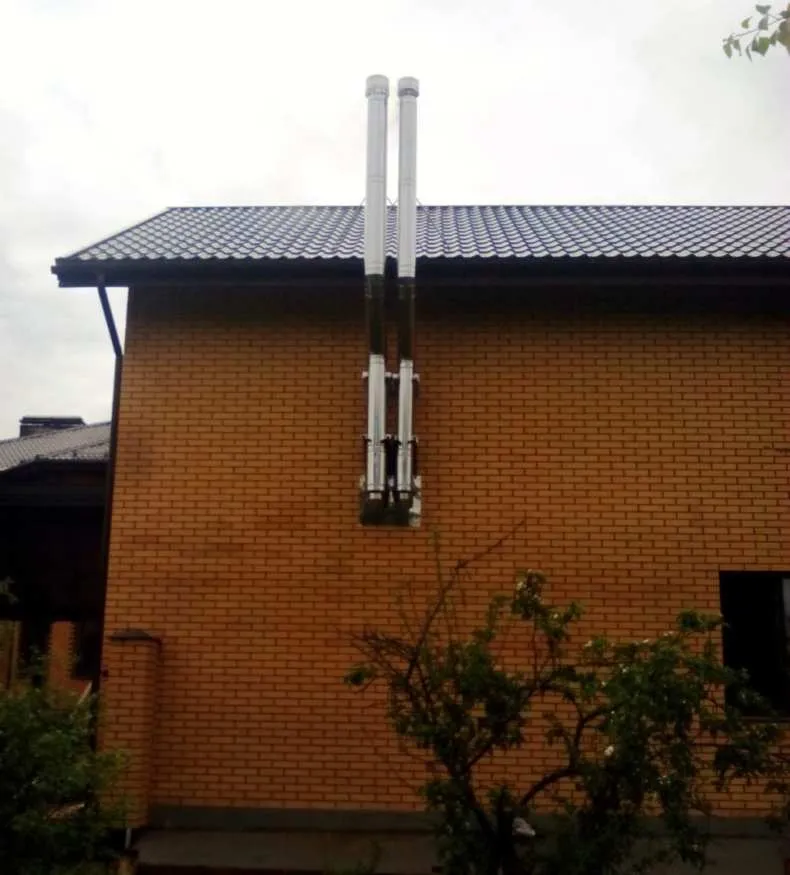

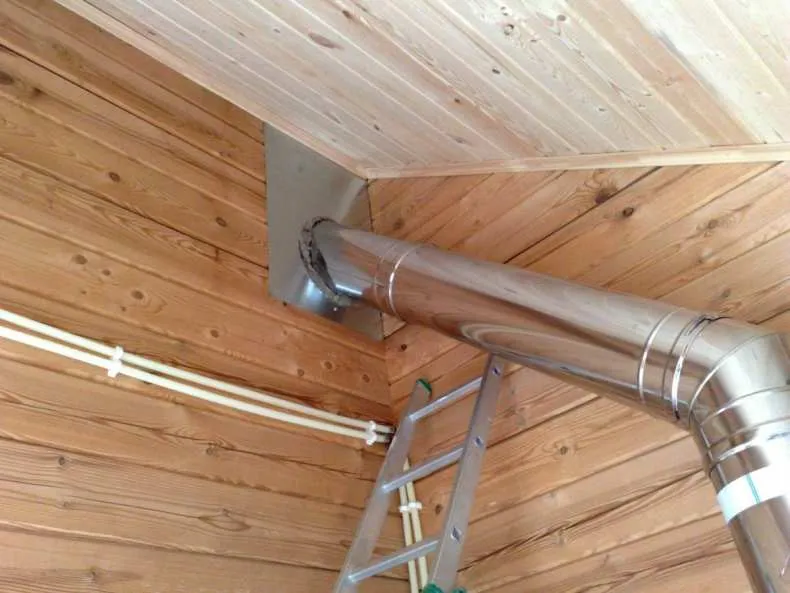

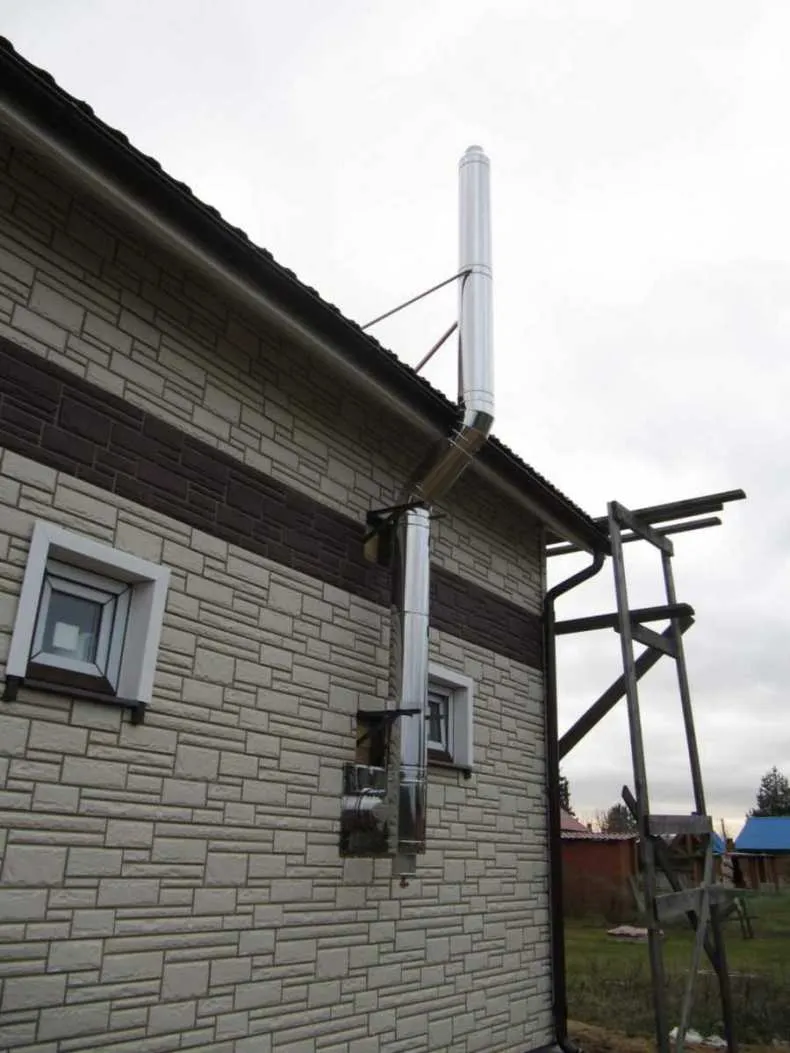

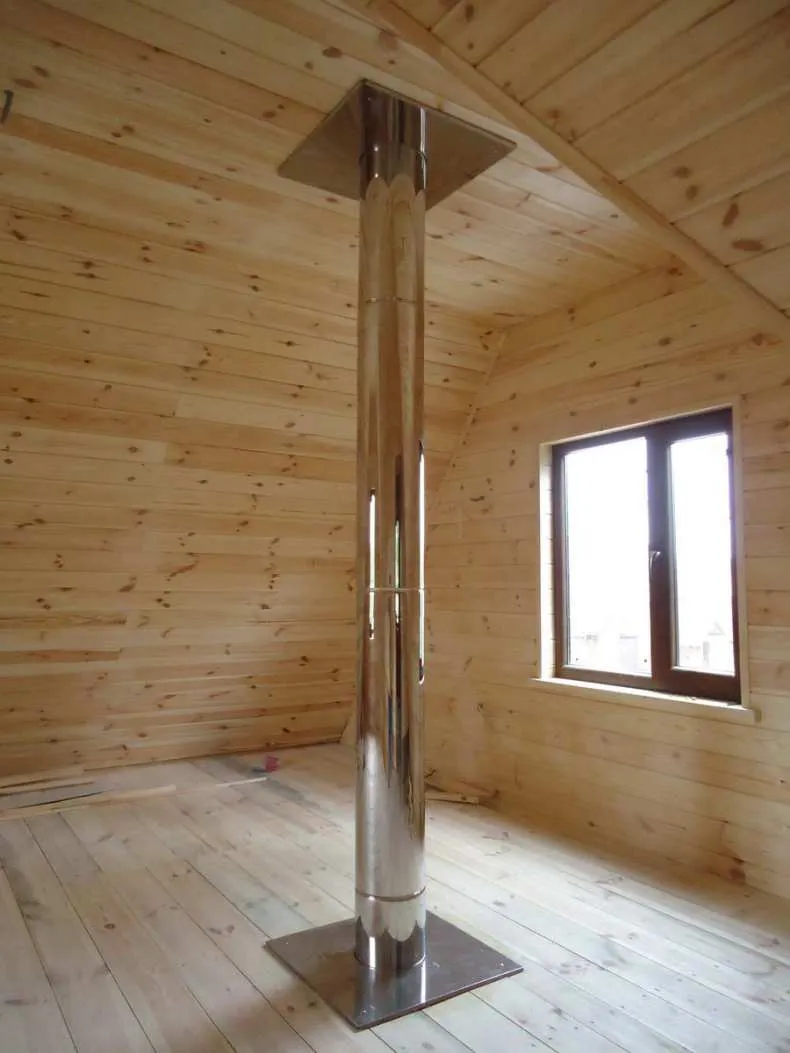

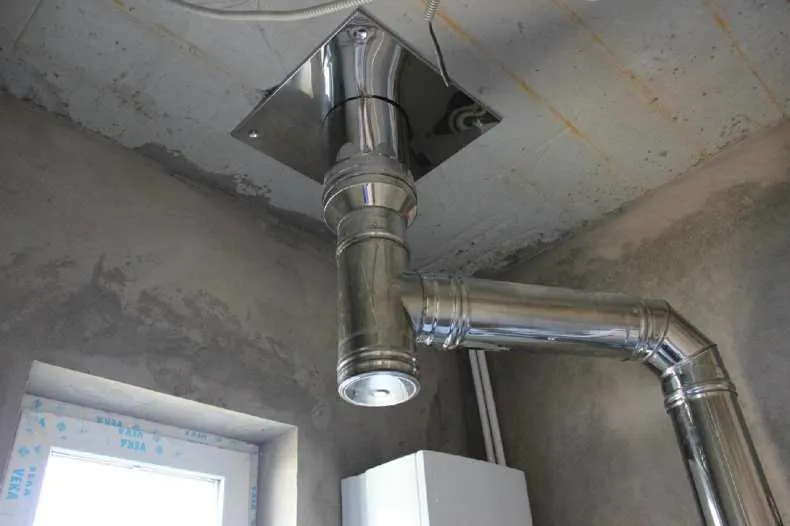

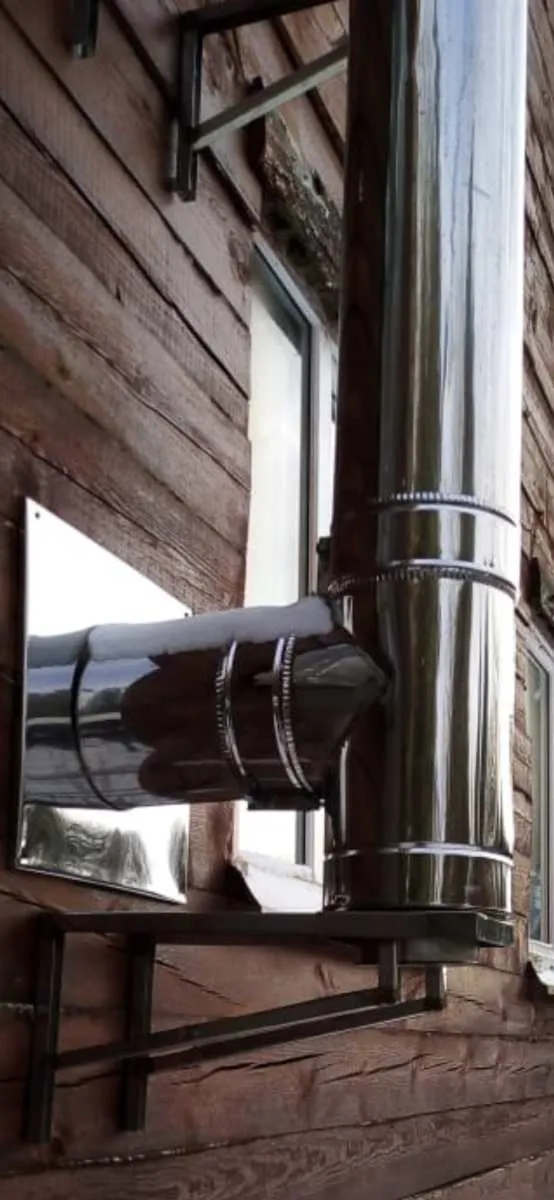

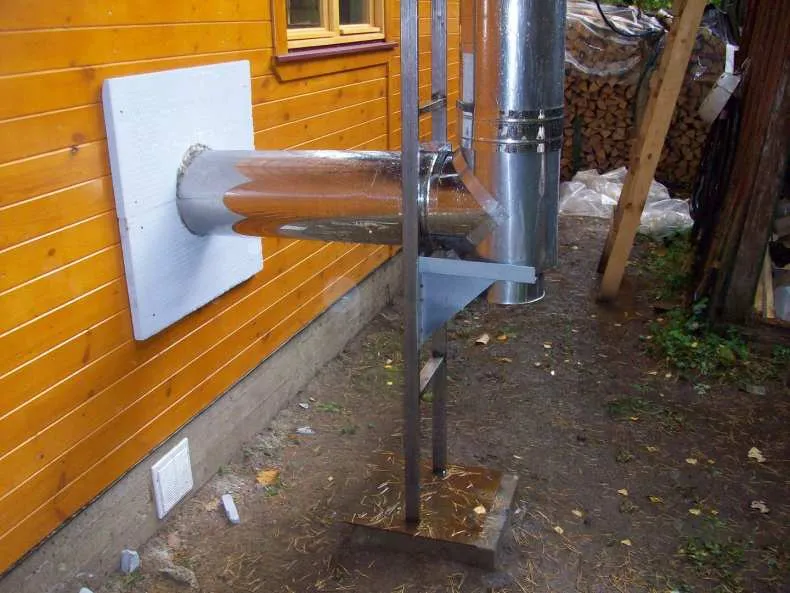

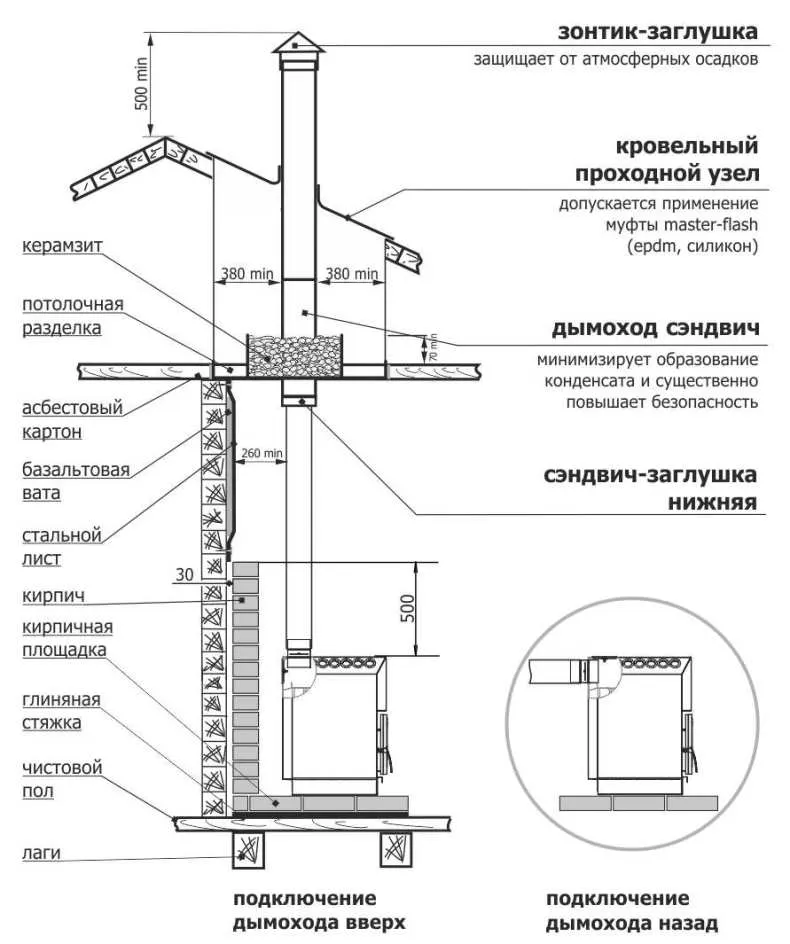

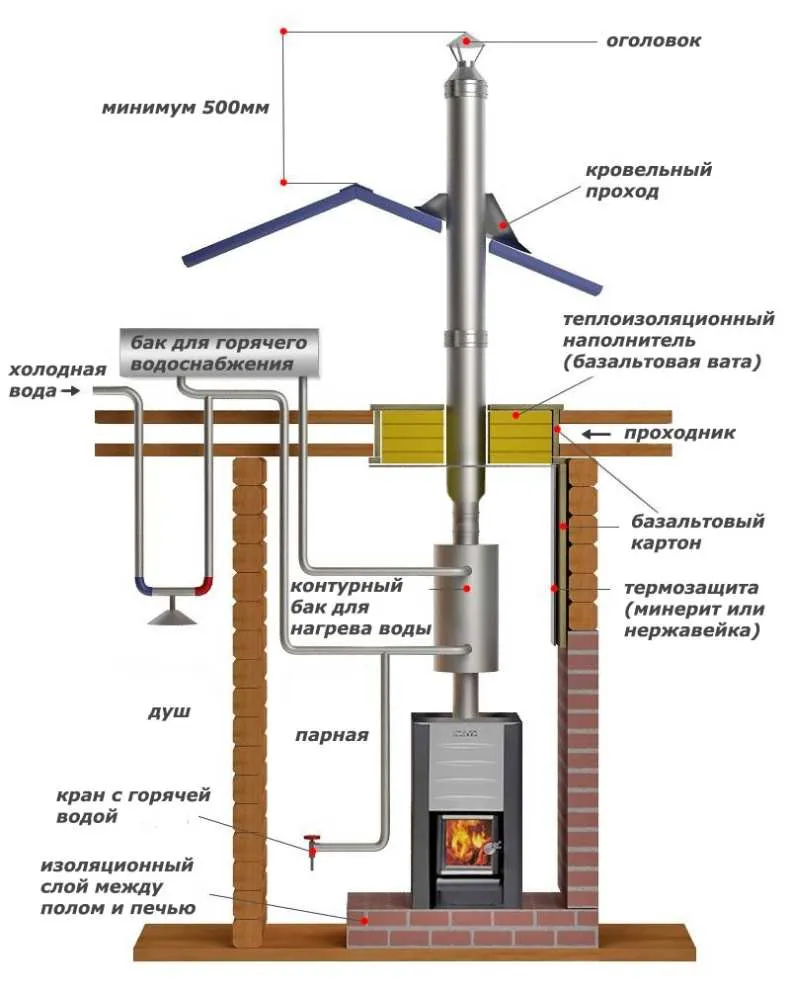

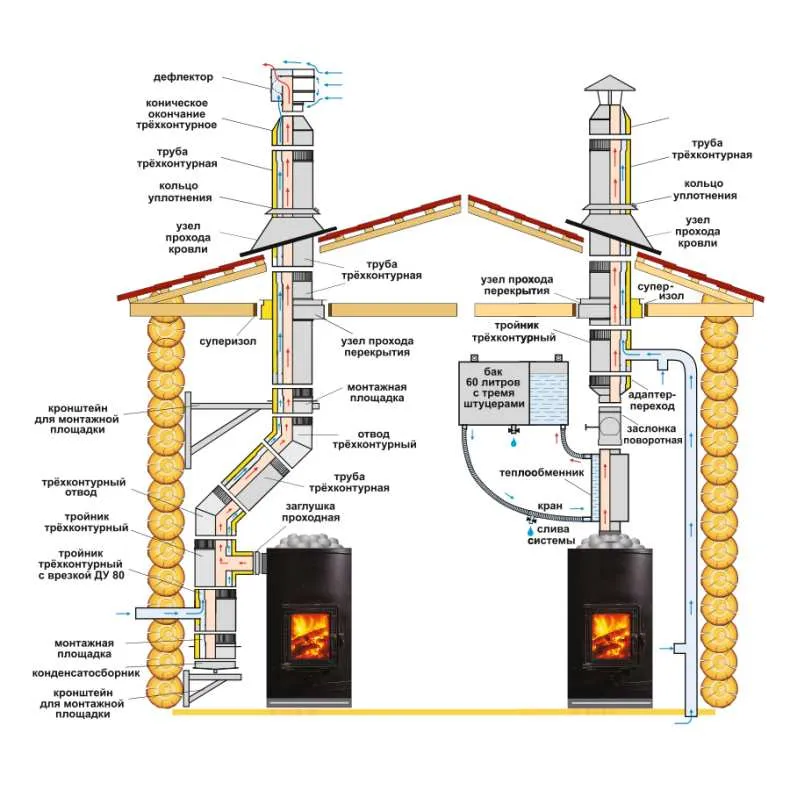

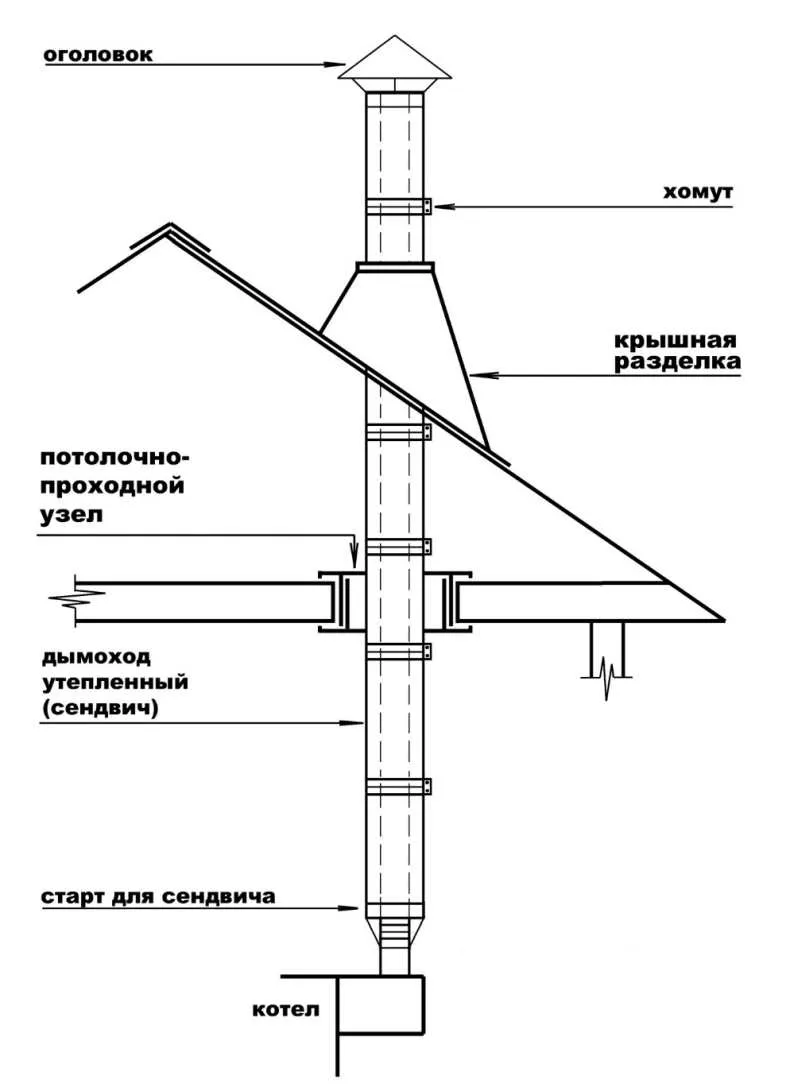

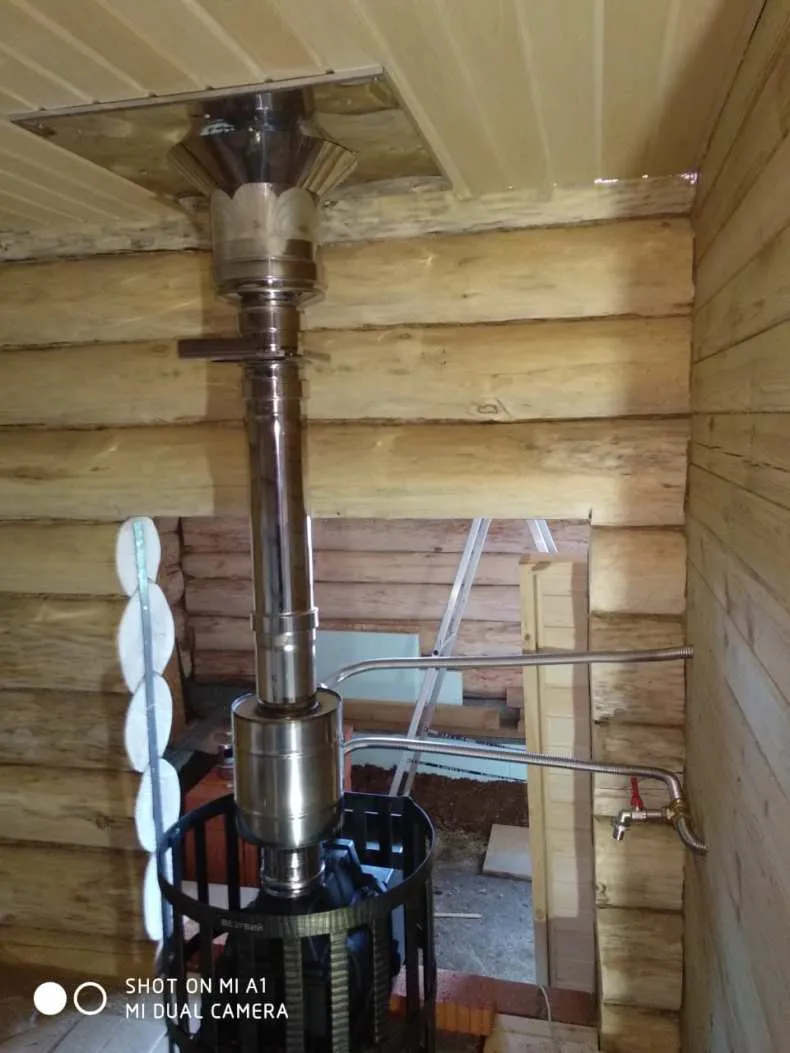

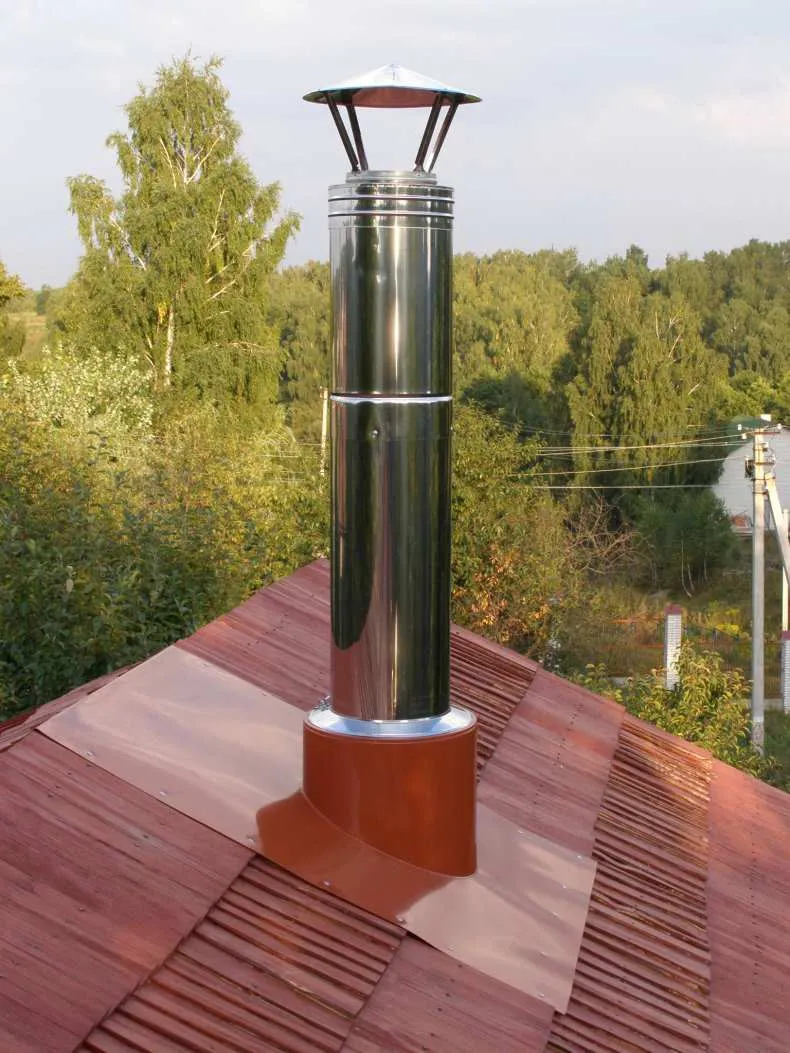

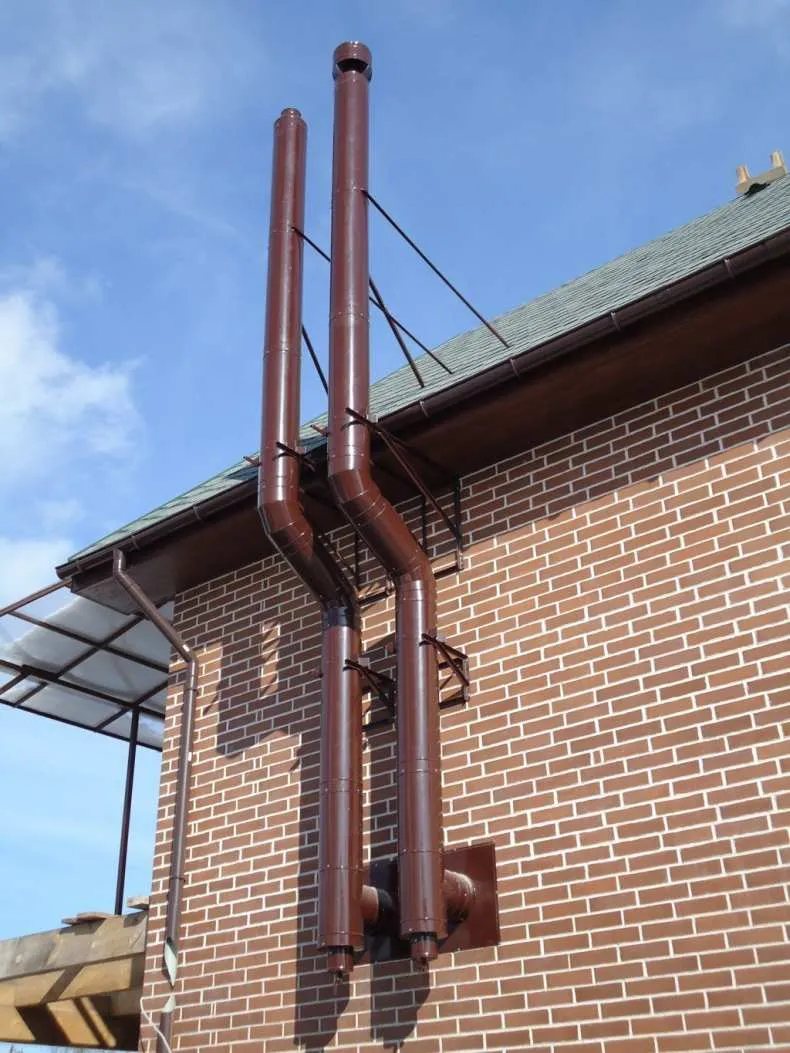

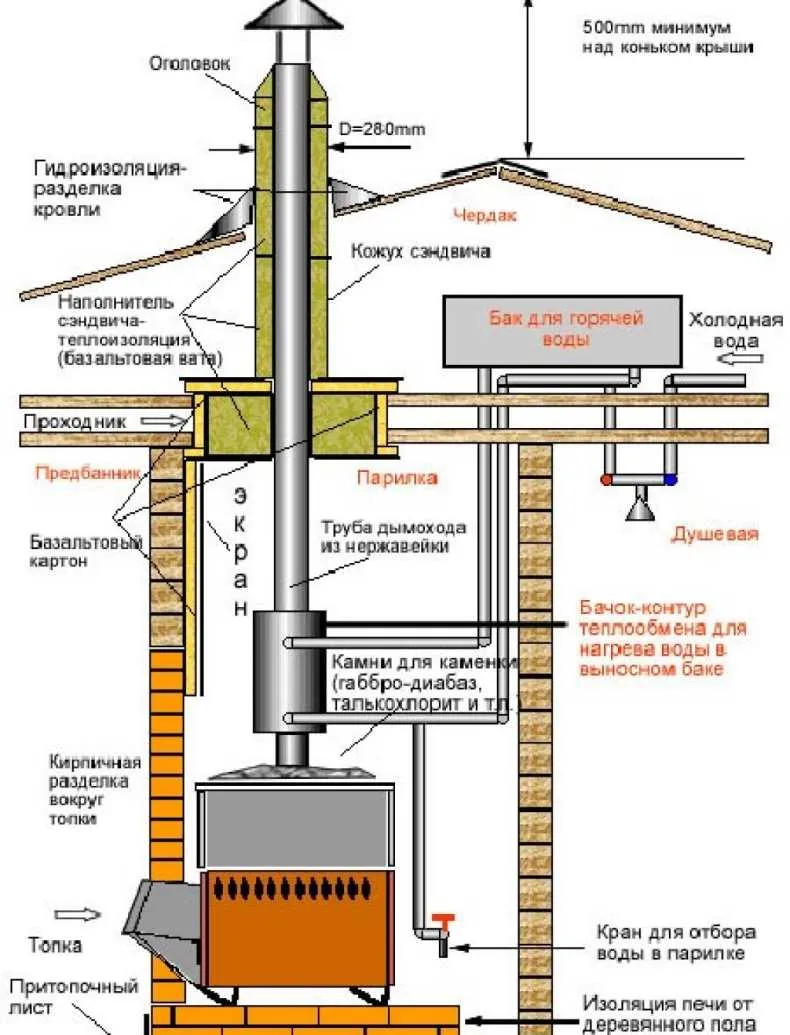

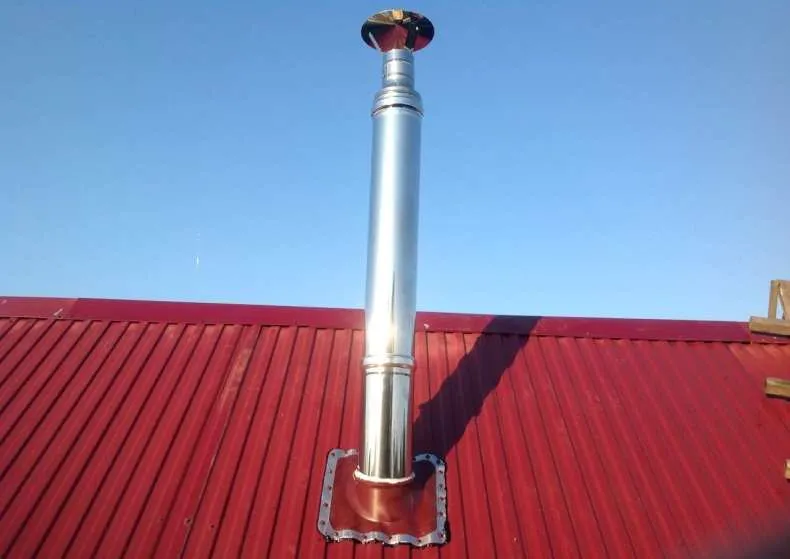

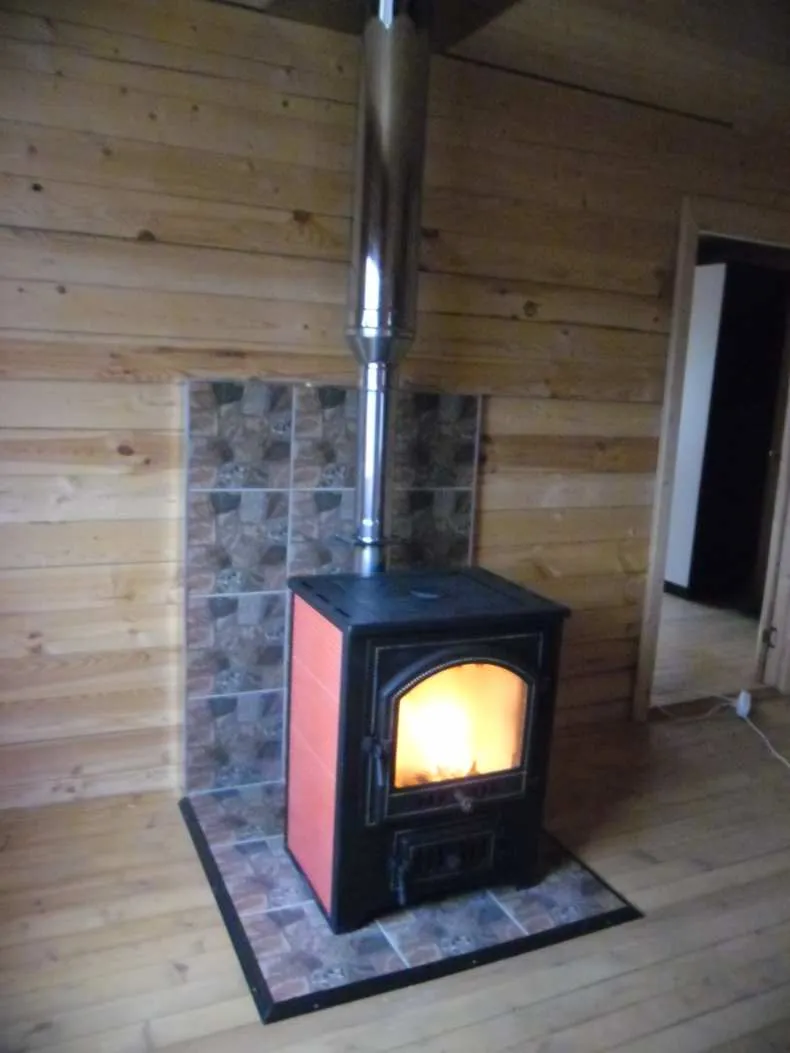

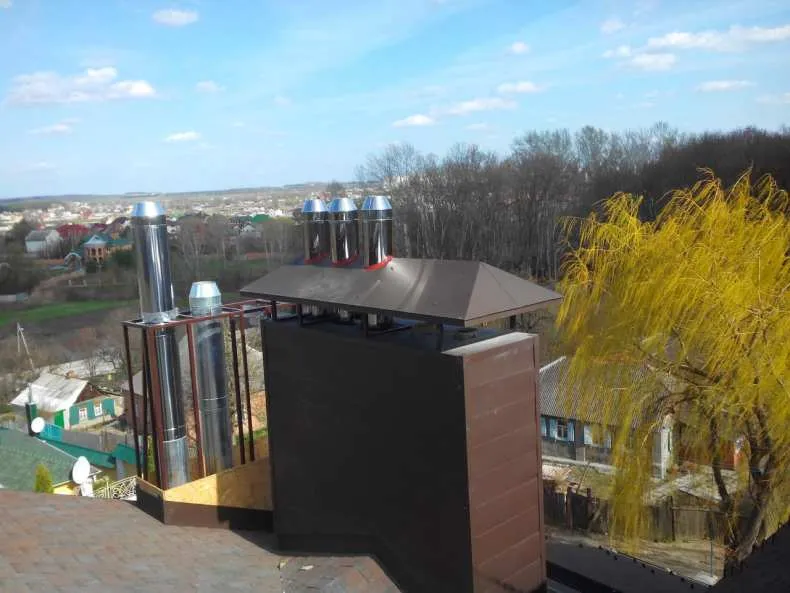

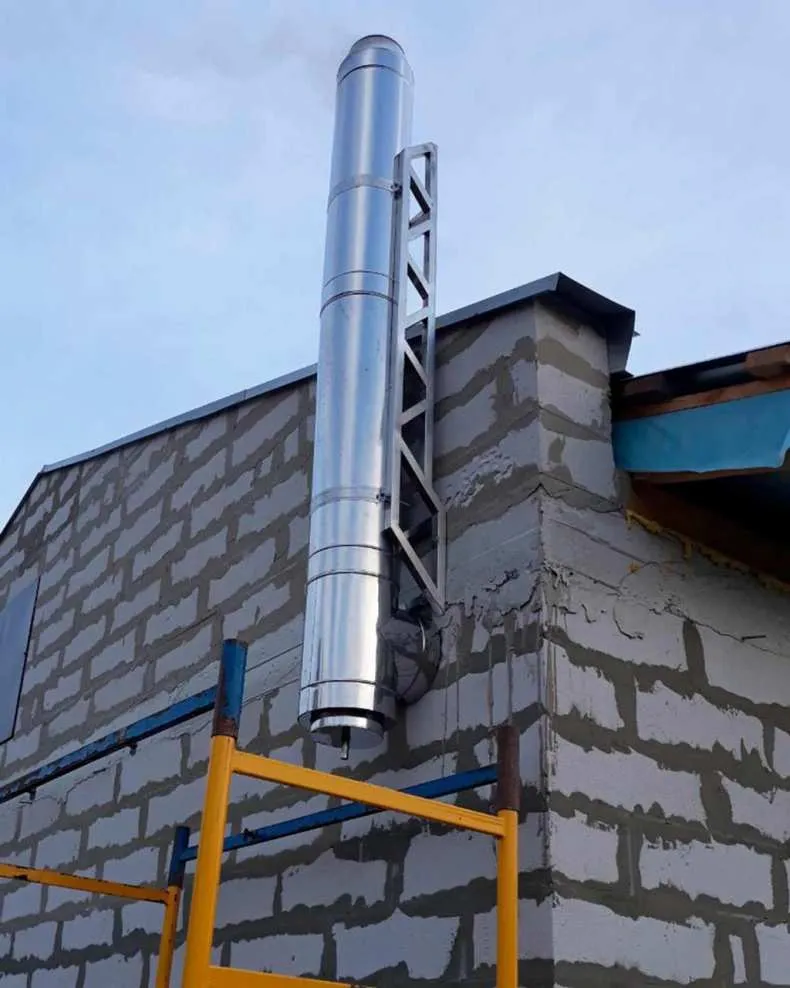

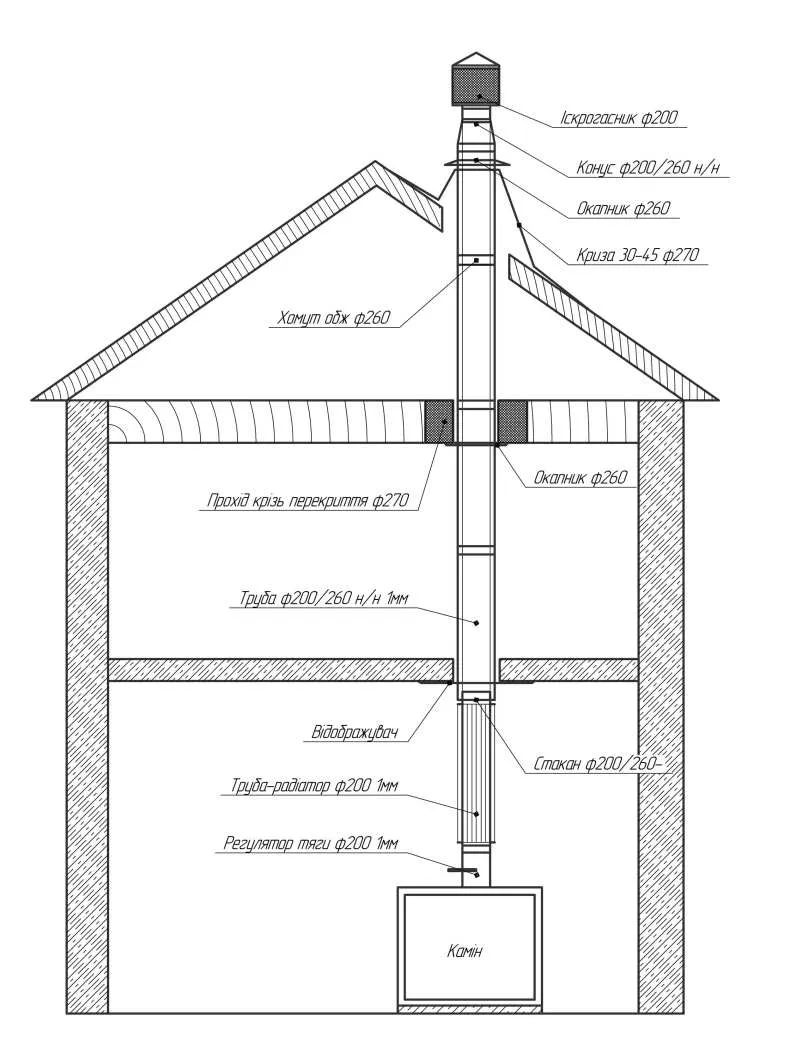

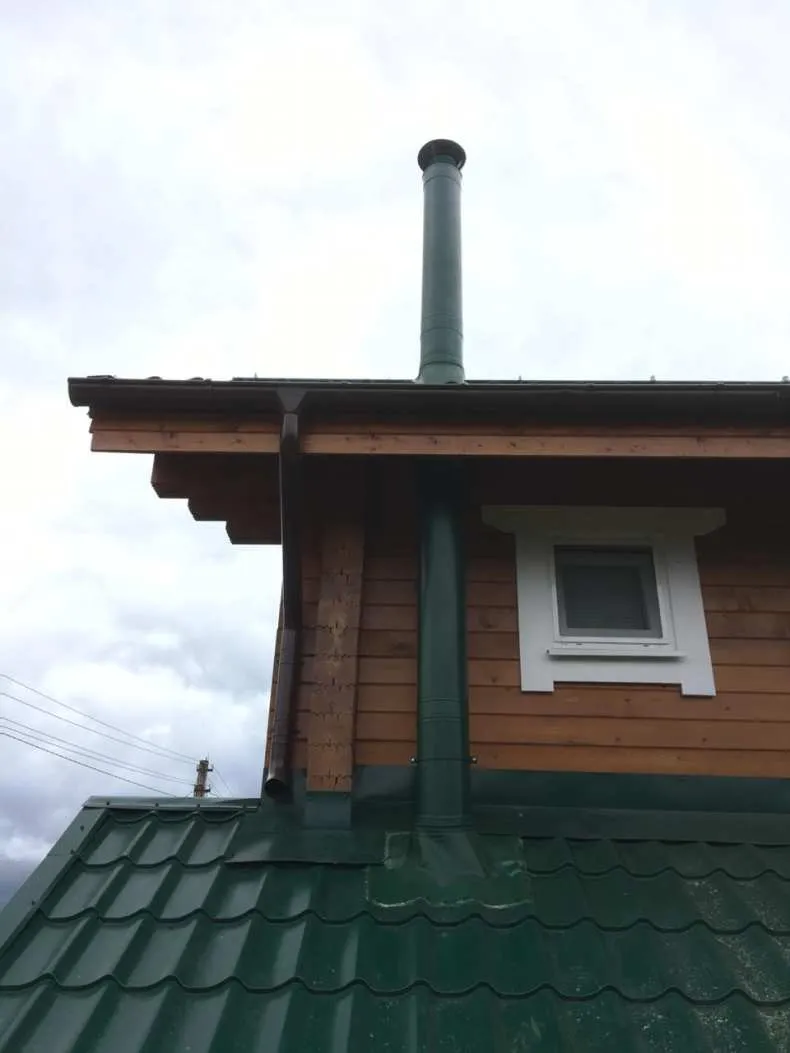

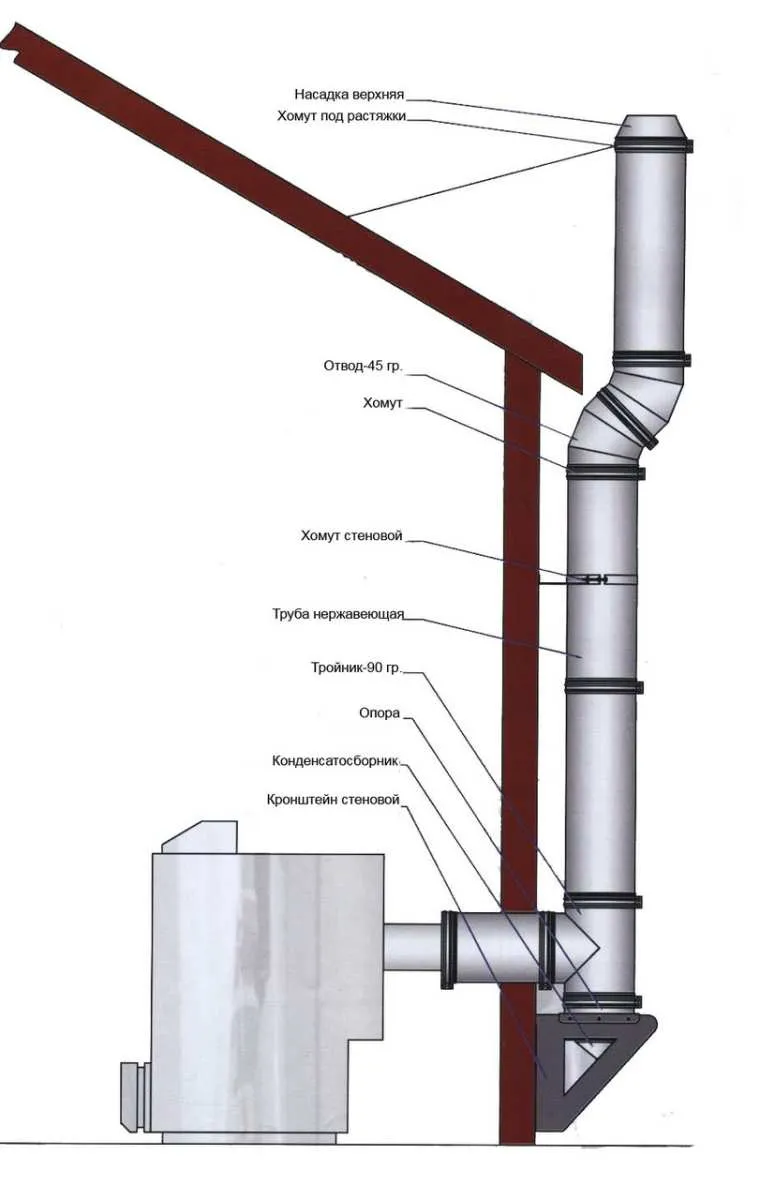

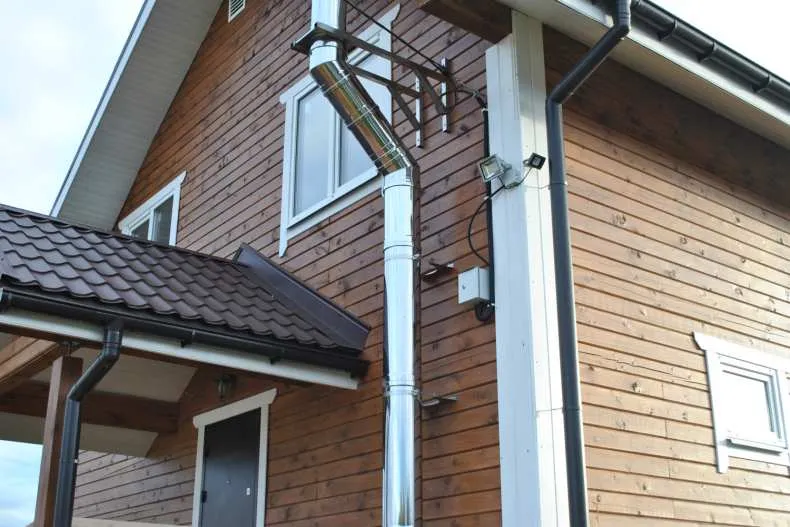

Фото правильного монтажа сэндвич трубы дымохода
Как прогорает сэндвич труба?
Сэндвич-труба (также называемая двухстенной трубой) состоит из двух стенок, которые разделены воздушным промежутком и соединены между собой специальными крепежными элементами. Прогорание сэндвич-трубы может быть вызвано различными факторами, такими как неправильное монтажное устройство или эксплуатация, низкое качество материала, высокая температура, вибрации и т.д. Вот несколько возможных причин прогорания сэндвич-трубы и способы их предотвращения:
-
Выбор качественного материала: При выборе сэндвич-трубы необходимо обращать внимание на качество материала. Качественный материал не только повышает надежность и долговечность трубы, но и снижает вероятность ее прогорания.
-
Правильный монтаж: Важно правильно установить сэндвич-трубу и использовать соответствующие крепежные элементы, чтобы предотвратить повреждения при эксплуатации.
-
Использование термоизоляции: Для защиты сэндвич-трубы от высоких температур можно использовать термоизоляционный материал. Это может снизить риск прогорания трубы и продлить ее срок службы.
-
Регулярный осмотр: Регулярный осмотр сэндвич-трубы поможет выявить возможные проблемы и предотвратить их развитие.
-
Соблюдение правил эксплуатации: Соблюдение правил эксплуатации, таких как ограничение температуры, установленной производителем, и соблюдение рекомендаций по уходу за трубой, поможет предотвратить ее прогорание.
Важно помнить, что сэндвич-труба может прогорать только при достижении очень высоких температур, так что если вы заметили, что труба прогорела, то следует обратиться к специалистам для проведения диагностики и решения проблемы.
