Подключить патрон к проводам нетрудно, если знать особенности конструкции и следовать несложной инструкции. Встречается несколько основных видов изделий, поэтому крепления могут различаться. Но разобраться в этом не составит труда, если изучить устройство патронов и понять все нюансы монтажа.

Виды и маркировка патронов

Все разновидности, используемые сейчас, можно разделить на две группы – винтовые и штырьковые. Первый вариант предполагает вкручивание лампочки по резьбе Эдисона, второй – защелкивание специальных штырьков в посадочное место. Требования к качеству и рабочим характеристикам прописаны в ГОСТ.

Винтовые патроны маркируются буквой «Е», цифра обозначает диаметр резьбовой части. Чаще всего используется одна из трех разновидностей:

1. Е14, в народе ее называют «Миньон». Узкий цоколь, рассчитанный под лампы небольшой мощности, применяется в большинстве новых люстр. Идеально подходит для светодиодных источников света и ламп накала мощностью до 60 Вт. Ограничение по мощности лампы обычно составляет 440 Вт при силе тока не более 2 А.


   Керамический патрон Е14.

2. Е27. Самый распространенный на сегодня вариант, который ранее ставился во все виды светильников. Рассчитан на стандартные лампы накаливания, можно ставить любые другие варианты с соответствующим размером цоколя. Максимальная мощность лампочек для этого типа составляет 880 Вт при, сила тока – не выше 4 А.

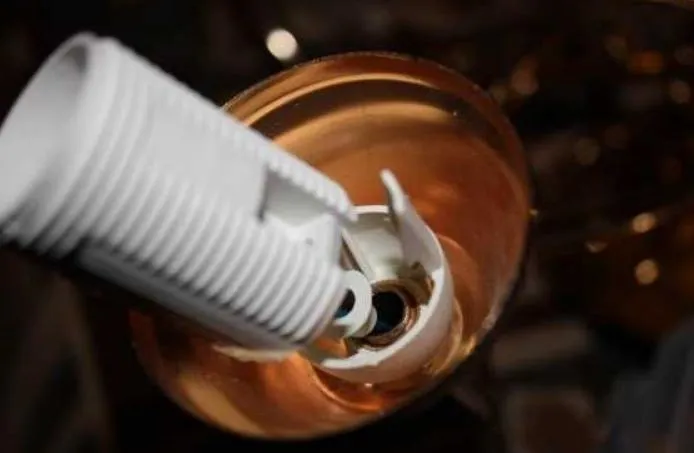

   Патроны Е27 распространены больше всего.

3. Е40. Изготавливаются только из керамики, предназначены для уличного освещения и могут использоваться с лампами мощностью до 3500 Вт и силой тока до 16 А.

Штырьковые или штыревые патроны отличаются тем, что в них лампы не вкручиваются, а вставляются в основание и фиксируются за счет выступающих контактов. Их маркируют буквой «G», цифра обозначает расстояние между контактными элементами. Основные разновидности:

1. G4, G5.3, G6.35, G8 и G10 имеют абсолютно одинаковую конструкцию и различаются только расстоянием между контактами. Подходят для компактных галогенных и светодиодных лампочек, используются в люстрах и точечных светильниках. Рассчитаны на источники света мощностью до 60 Вт и током нагрузки не выше 5 А.


   Разновидности штырьковых цоколей типа G.

2. G9. Рассчитан на источники света с плоскими контактами.
3. GU10. Отличается тем, что после вставки контактов они немного проворачиваются и тем самым фиксируются в посадочном месте.


   Патрон GU10 в светильнике.

4. GX53. Плоский патрон, рассчитанный на монтаж в натяжных потолках и подвесных конструкциях. Позволяет сэкономить место, если оно ограничено.


   Плоский патрон GX53 отличается от традиционных.

Как подключить электрический патрон

Подключение патрона для лампочки зависит от типа крепления. Есть несколько видов, у каждого есть свои особенности:

1. Подключение с использованием винтов. В этом случае с одной стороны крепятся центральный и боковой контакты, с обратной присоединяется провод. Для этого его концы защищаются на несколько сантиметров и из них делаются петельки по размеру используемых винтов. Они ставятся на посадочные места и прижимаются крепежом так, чтобы обеспечить надежную фиксацию и исключить ослабление винтового зажима со временем.


   Винтовой зажим прост и надежен.

2. Присоединение проводов за счет резьбовых клемм. Этот тип отличает то, что крепление уже встроено в корпус патрона. Нужно отвернуть винты, чтобы открыть отверстие. В него вставляется конец провода, который предварительно зачищается на нужное расстояние. При креплении надо следить, чтобы провод располагался точно под винтом и надежно прижался в посадочном отверстии. Зажимать следует до упора, чтобы обеспечить хороший контакт.


   Вид патрона с резьбовыми клеммами.

3. Подключение в безвинтовом патроне отличается от предыдущих. В нем есть две пары прорезей, внутри которых расположены подпружиненные латунные зажимы. Парное расположение нужно в люстрах с несколькими патронами, так как напряжение подается в один. Остальные последовательно соединяются за счет небольших перемычек. Если провода многожильные, вставить их сложно, лучше всего зачистить конец длиной примерно 10 мм. Затем производится их облуживание паяльником, тогда вставить провод не составит труда.


   Самозажимное подсоединение.

Если нужно снять старый патрон и подсоединить новый, могут возникнуть проблемы с извлечением провода из безвинтового зажима. Если есть возможность вставить отвертку или другой тонкий элемент, стоит делать именно так. Когда ничего подходящего под рукой нет, надо хорошо взяться за провод рядом с креплением и с умеренным усилием потянуть на себя, одновременно покачивая его из стороны в сторону.

Читайте также

Инструкция по замене лампочки

Как подключить к патрону розетку

Если по каким-то причинам нужно запитаться от светильника и поставить розетку (например, при ремонте), это важно сделать правильно. Для этого патрон разбирается и к контактам присоединяются дополнительные провода. Фаза в патроне лампы не должна соприкасаться с нулем, поэтому место подключения для надежности лучше замотать изоляционной лентой.

Это решение можно использовать только как временное. Не стоит подключать к такой розетке оборудование, потребляющее много энергии, так как это приведет к перегреву патрона и его деформации.

Способы крепления электрических патронов в люстрах и светильниках

Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:

1. Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки. Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его.
2. Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
3. Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются.
4. Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.

Так выглядит безвинтовое крепление плафона.

Как подключать карболитовые патроны старого образца

Это самый распространенный вариант. Патрон напоминает пластик и состоит из донышка с отверстием под кабель, корпуса с резьбой и керамического вкладыша для подключения. Чтобы правильно провести работу, надо помнить простые советы:

1. Выясняется какая жила фаза, а какая ноль. Это важно для безопасного использования ламп, проверить можно с помощью индикаторной отвертки. Фазу всегда подключают к центральному креплению, это обусловлено соображениями безопасности. Ноль идет на боковой контакт. Главное – зафиксировать концы кабеля надежно и исключить соприкосновение оголенных частей.


   Важно не перепутать фазу и нулевой провод при подключении.

2. Если для подключения использован трехжильный провод, важно правильно расположить заземление. Чаще всего на корпусе люстры есть место для его крепления, обозначенное соответствующим значком. Так как оно расположено в стороне, длина заземляющей жилы должна быть намного больше. Если нет никакого крепежного элемента, конец присоединяется к любому месту корпуса. В некоторых керамических патронах есть место и для третьего провода, это упрощает работу.


   Желто-зеленый провод (PE) это заземление.

3. Чтобы надежно закрепить многожильный провод, нужно подготовить его. Для этого снимается изоляция с концов и формируются петельки подходящего размера. Чтобы они сохраняли целостность и не деформировались, следует обработать их паяльником и скрепить жилы. Это обеспечит хороший контакт и сохранит соединение даже при многократном снятии патрона.

По такой схеме подключаются все разборные варианты, конструкция обычно не отличается.

Распространенные ошибки

Есть несколько основных ошибок, которые допускают те, у кого мало опыта в подключении патронов:

1. Монтаж люстр до установки патронов. Гораздо удобнее сделать работу на столе и только потом повесить оборудование.
2. Крепление контактов многожильных проводов без их лужения. Этот вариант не отличается надежностью и со временем контакт неизбежно ухудшается.
3. Подключение фазы к боковому контакту. Это не только плохо влияет на работу лампы, но и создает опасность для человека при ее замене.
4. Часто из вида упускают винты, которые прижимают контактные пластины в верхней части керамического вкладыша. Если их хорошо не зажать, контакт будет плохим, что приведет к постоянному перегреву патрона при работе.


   Нельзя вставлять разные провода в отверстия, расположенные рядом.

5. Вставка проводов нуля и фазы в параллельные гнезда самозажимного патрона. Это приводит к короткому замыканию при включении.
6. Замена узла из-за плохо прижатого центрального контакта. Часто этот элемент подгибается и не прижимается к цоколю. Но если его аккуратно выгнуть, неисправность можно устранить без установки новой детали.

Подключить патрон лампочки к проводам несложно, так как вариантов присоединения немного и все они просты. Главное – соблюдать нормы безопасности и исключить замыкание разнополярных проводов.
